【eNSP】Vlan配置实验作业过程

 1.配置Vlan

[lsw1]  valn batch 10 20                                                          #创建虚拟局域网10和20

[lsw1]  int g0/0/1                                                                      #进入到0/0/1端口

[lsw1-GigabitEthernet0/0/1]  port link-type access                  #设置端口类型

[lsw1-GigabitEthernet0/0/1]  port default vlan 10                    #修改默认网段为虚拟局域网10

[lsw1]  int g0/0/2

[lsw1-GigabitEthernet0/0/2]  port link-type access

[lsw1-GigabitEthernet0/0/2]  port default vlan 20

[lsw2]  valn batch 10 20                                                           #  lsw2配置方法同上

[lsw2]  int g0/0/1

[lsw2-GigabitEthernet0/0/1]  port link-type access

[lsw2-GigabitEthernet0/0/1]  port default vlan 10



[lsw2]  int g0/0/2

[lsw2-GigabitEthernet0/0/1]  port link-type access

[lsw2-GigabitEthernet0/0/1]  port default vlan 20

 2.放行Vlan

[lsw1-GigabitEthernet0/0/3]  port link-type trunk                     #修改端口类型

[lsw1-GigabitEthernet0/0/3]  port trunk allow-pass vlan all     #放行所有Vlan

[lsw2-GigabitEthernet0/0/3]  port link-type trunk

[lsw2-GigabitEthernet0/0/3]  port trunk allow-pass vlan all

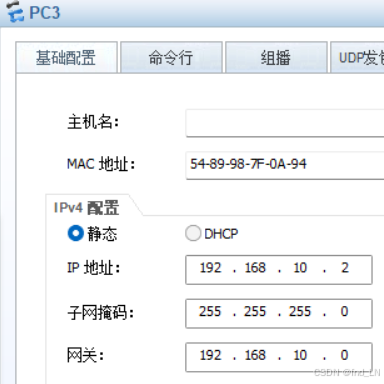

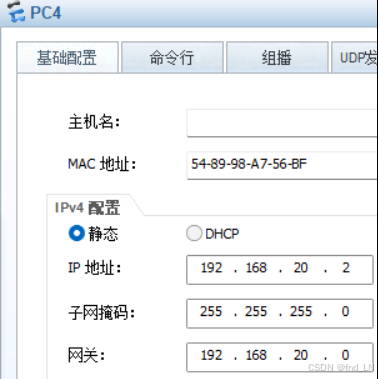

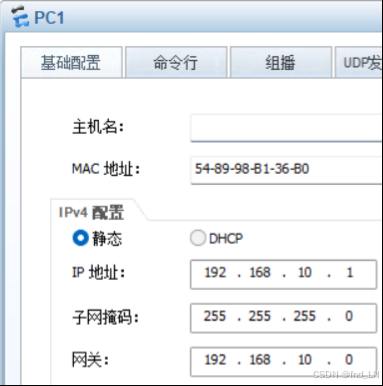

3.配置PC

IP网段设定为10和20，为之前在lsw设定好的虚拟局域网号。

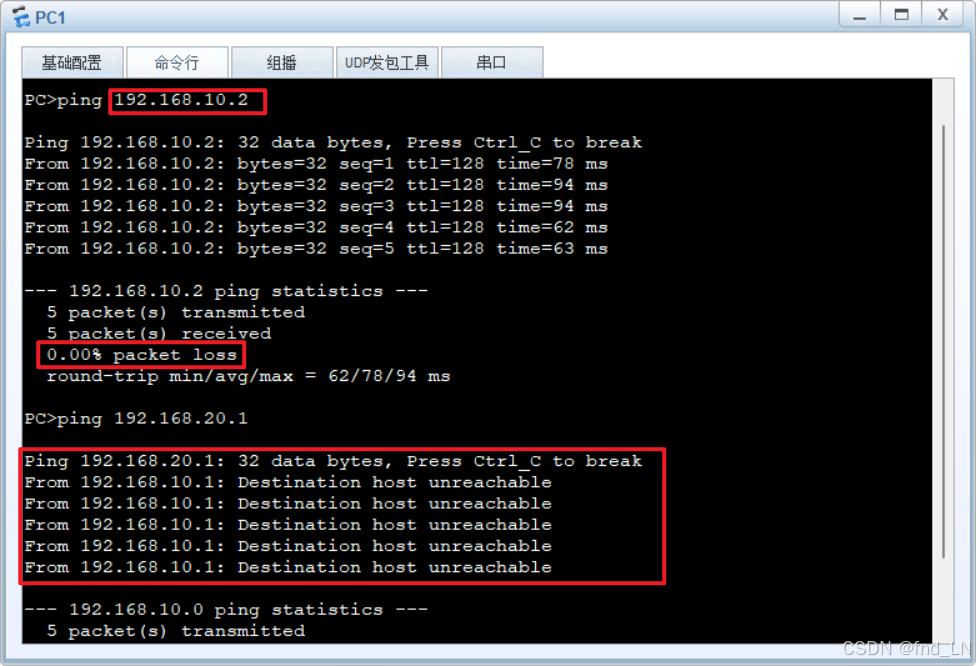

4.验证是否能ping通

 验证如下，同网段可以互通，不同网段无法互通。

 注*

该文章主要目的为展示作业完成的过程，代码可进行复制粘贴，帮助同学们快速高效地完成作业。
