计算机网络实验——交换机及VLAN的配置

VLAN（Virtual Local Area Network），虚拟局域网。

环境：Win7，Cisco Packet Tracer Instructor

需求：划分三个子网

具体步骤如下：

第一步：打开Cisco Packet Tracer Instructor软件

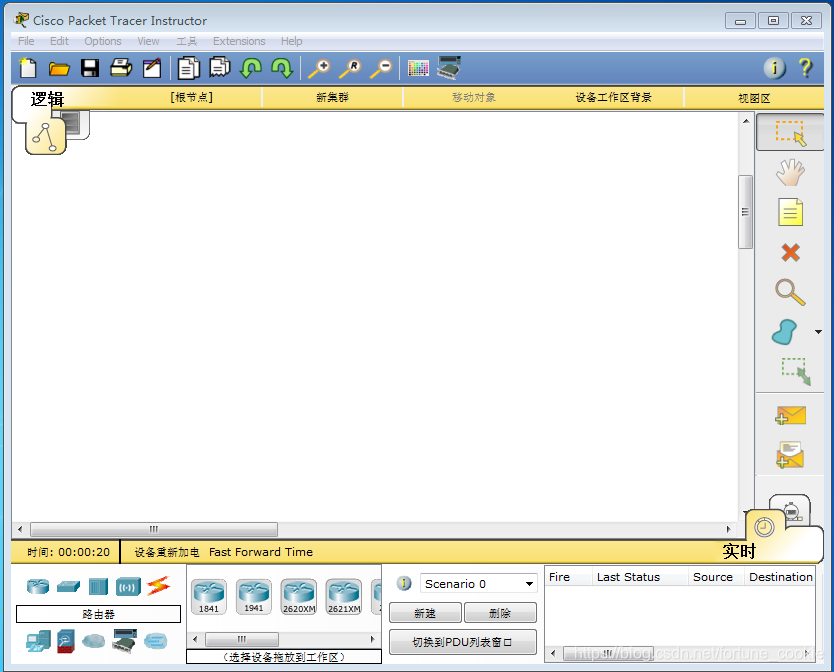

界面显示如下：

第二步：搭建环境

（1）添加一个2950-24交换机，Switch0

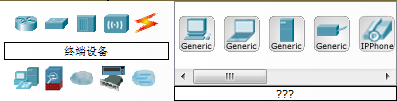

（2）添加六个Generic终端，分别为PC0-PC5

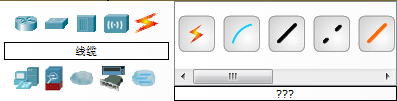

（3）使用如下黑色线缆，将六个终端连接到交换机

第三步：线路连通

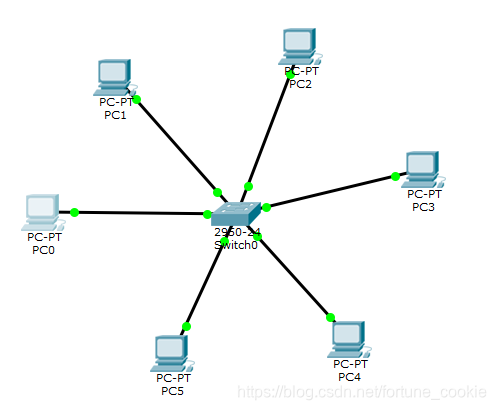

当所有连接点均变为绿色时，代表线路已连通。

第四步：给PC0-PC5分别配置IP（我使用的自动获取DHCP，也可以手动输入）。

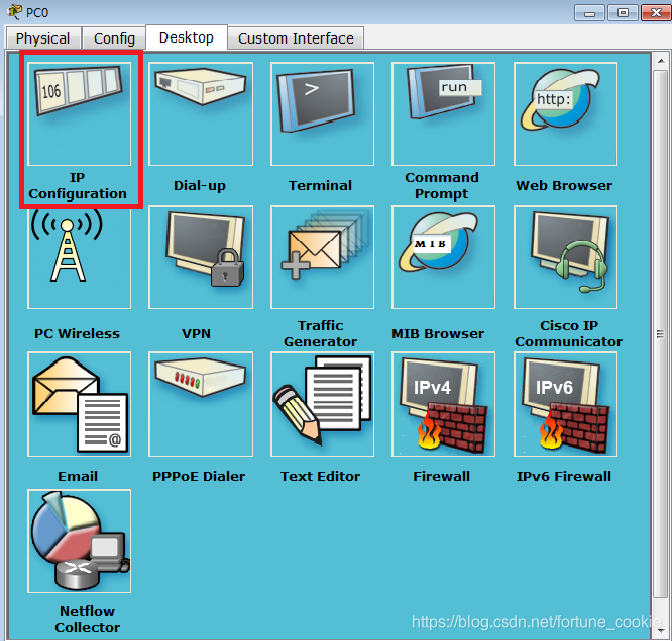

 具体步骤为：点击所要配置的主机—>选择Desktop—>点击IP Configuration（具体显示如下图所示），

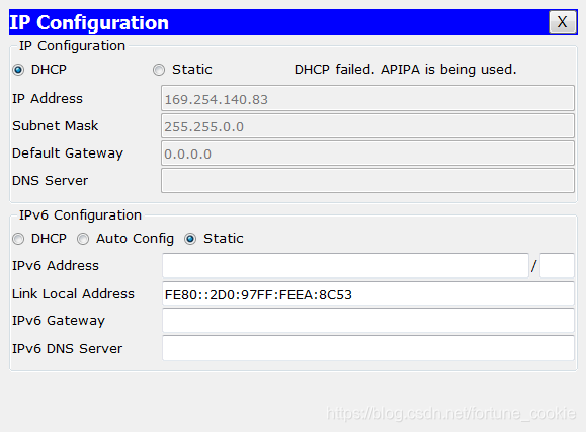

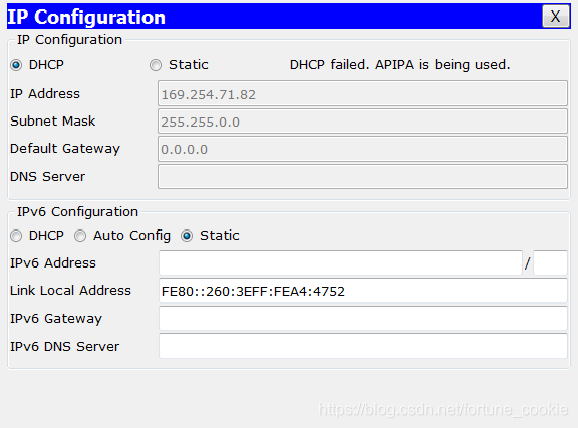

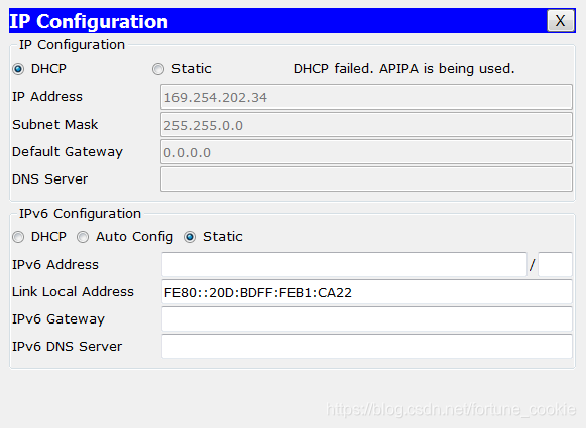

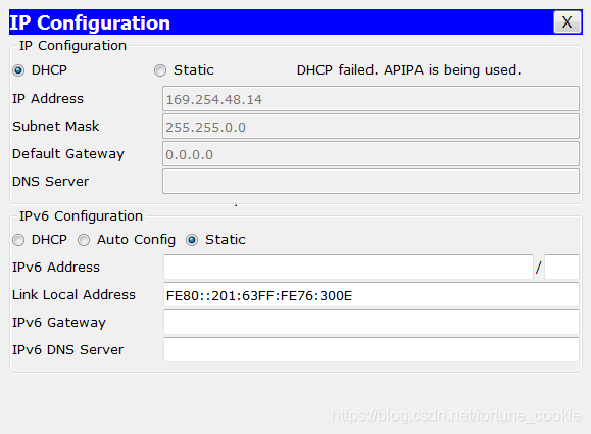

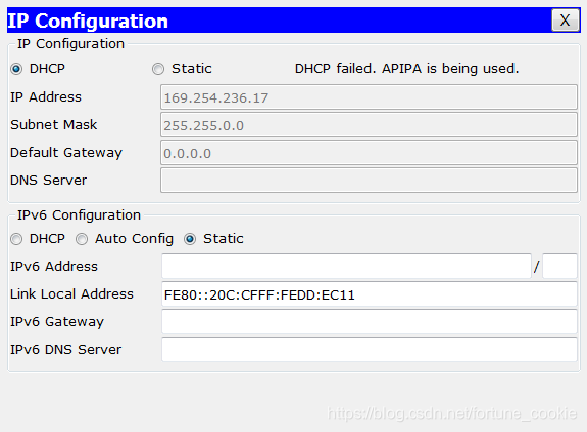

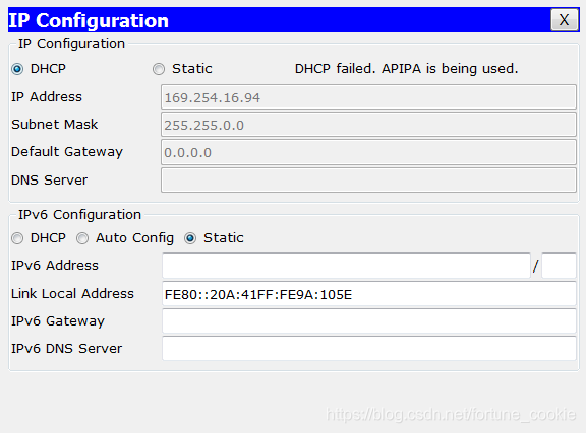

然后就会出现IP配置界面，我的IP配置情况如下：

PC0

PC1

PC2

PC3

PC4

PC5

第五步：打开命令提示符，进行ping操作，检查网络以及线路连接情况。

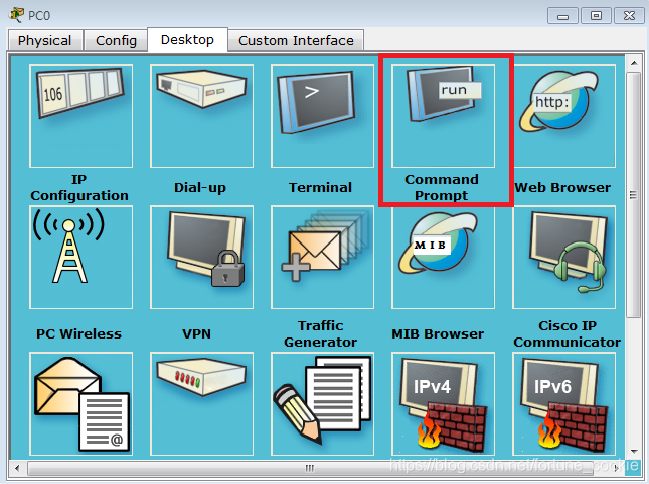

具体步骤为：点击所要配置的主机—>选择Desktop—>点击Command Prompt（具体显示如下图所示），

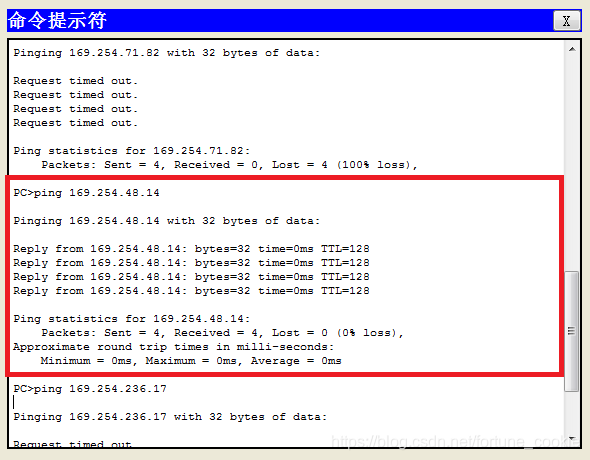

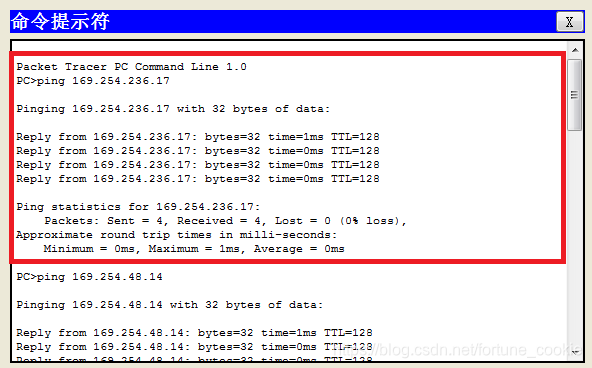

然后就会出现命令行界面，以PC0为例，ping的情况如下：

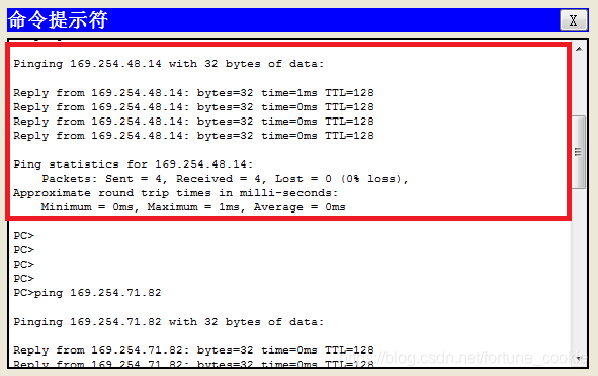

PC0 ping PC1

PC0 ping PC3

PC0 ping PC5

由结果可知，网络连接良好，且都在同一网络中。

第六步：添加VLAN数据库，数量按自己所需子网数量而定。

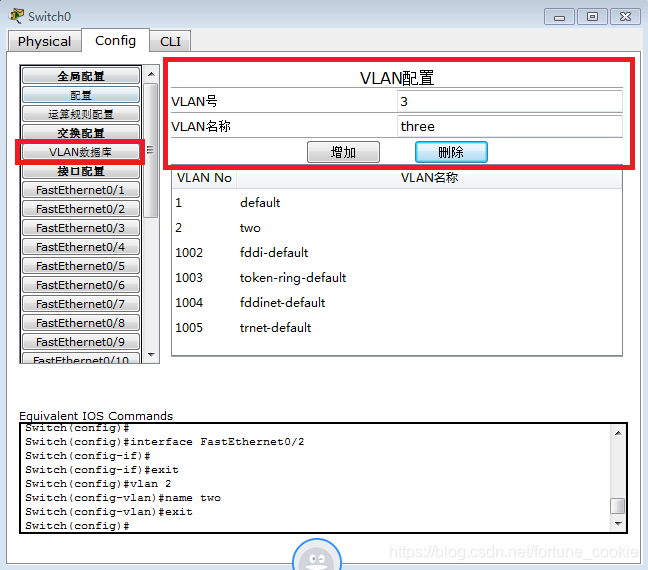

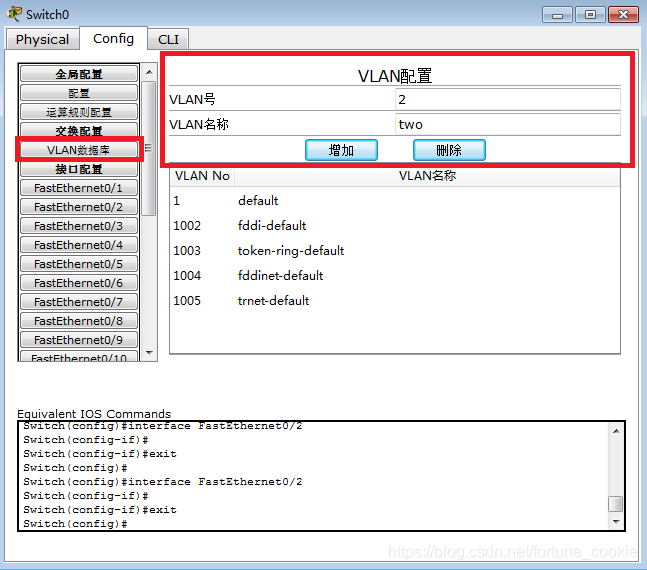

具体步骤为：点击已有交换机Swtich0—>选择Config—>点击VLAN数据库（具体显示如下图所示），在下图红色方框区域—VLAN配置中进行操作即可。

由于我想要划分三个子网，默认已有一个，故只需再增加两个即可。

VLAN2

VLAN3

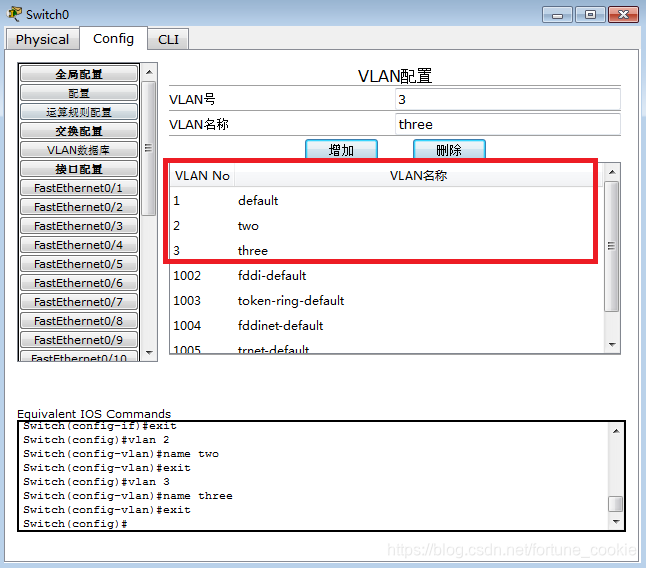

配置后结果显示如下：

第七步：给PC0-PC5分别分配所在子网。

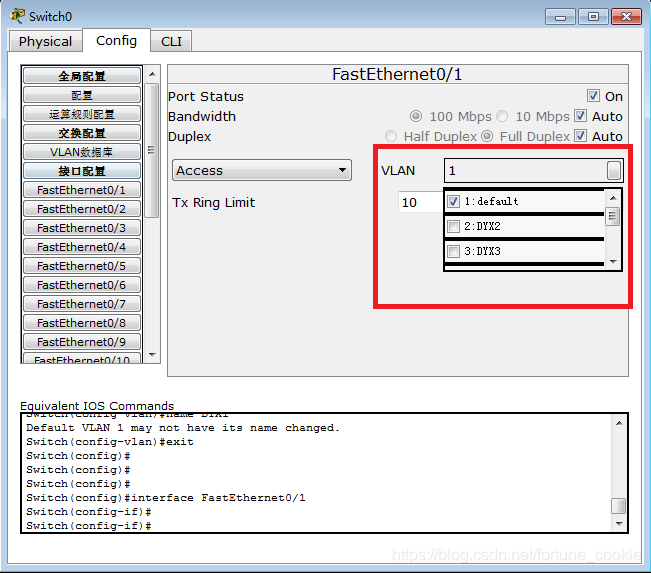

具体步骤为：点击已有交换机Swtich0—>选择Config—>点击接口配置（具体显示如下图所示），在下图红色方框区域——VLAN进行选择即可。

我的分配方案为：PC0-PC2为第一个子网；PC3-PC4为第二个子网：PC5为第三个子网

第八步：等待所有连接点变为绿色时后，即代表线路已连接通，再次打开命令操作符进行ping操作，检查网络以及线路连接情况。

具体步骤为：点击所要配置的主机—>选择Desktop—>点击Command Prompt（具体显示如下图所示），

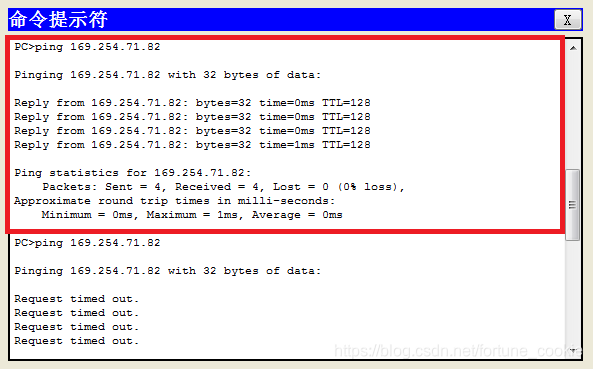

PC0 ping PC1

由于PC0和PC1仍然处于同一网络，故可连接。

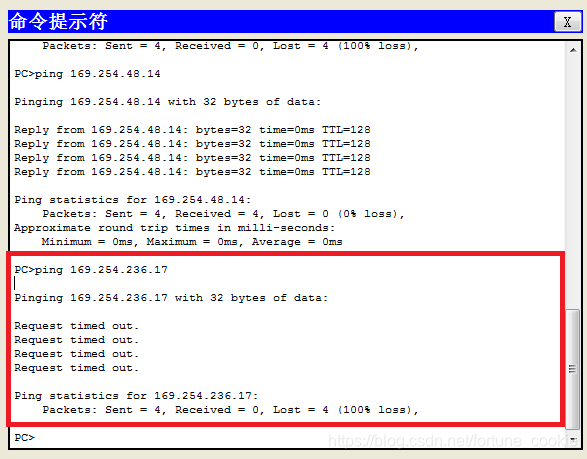

PC0 ping PC3

由于PC0处于第一个子网，而PC3处于第二个子网，故连接不通，同理PC4也如此。

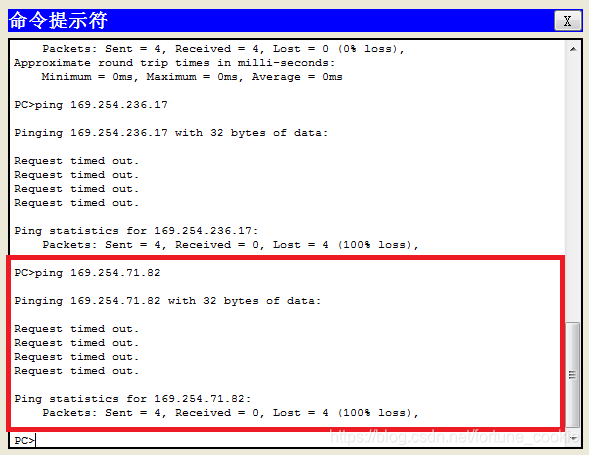

PC0 ping PC5

由于PC0处于第一个子网，而PC5处于第三个子网，故连接不通。

至此，子网划分完毕。
