在Allegro PCB设计中遇到元件更改导致铺铜碎片的问题，常规更新无效。本文介绍了通过Shapeedit模式和MergeShape命令合并铜皮的方法，确保铜皮在同一网络和类型下有重叠部分，从而解决碎片并提高设计效率。
问题：铺铜后，后面有元件删改，导致铺铜会产生一些碎片（原因未知）；
尝试办法：
1、更新铺铜无效；
2、删除重来？浪费时间；

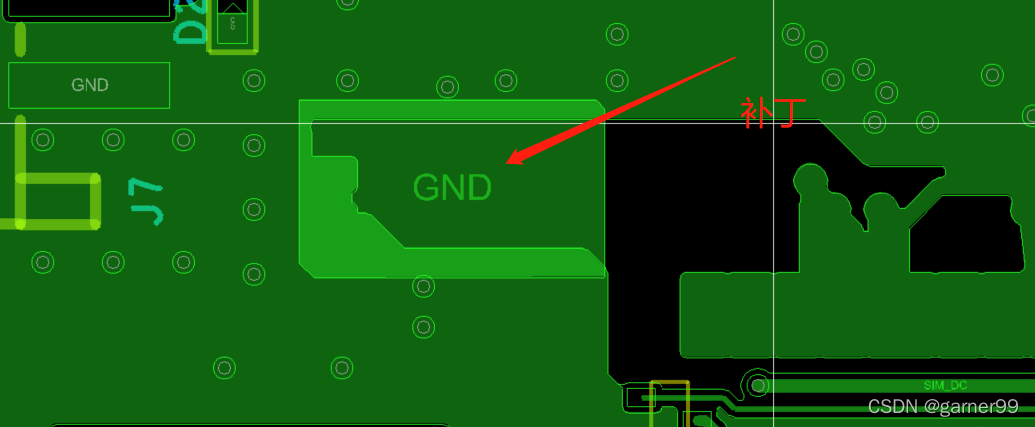

3、打补丁吧。。。普通合并；
操作前提：
Allegro 中，可以将两张铜皮合并成一张铜皮。但需要满足一下条件：
1. 铜皮必须是同一网络
2. 铜皮必须是同一类型（动态铜皮或静态铜皮）
3. 铜皮必须有重叠部分。
下面介绍如何将两张铜皮合并：
1. 首先将铜皮修改成满足上面的三种情况。
2、 选择 shapeedit 模式；
3. 点击菜单Shape –>Merge Shape 命令，或者直接在命令栏输入“shape merge shapes”命令
4. 然后点击（铺铜1，铺铜2）需要合并的铜皮即可；

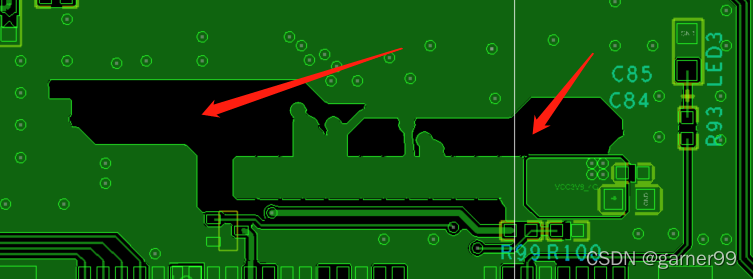

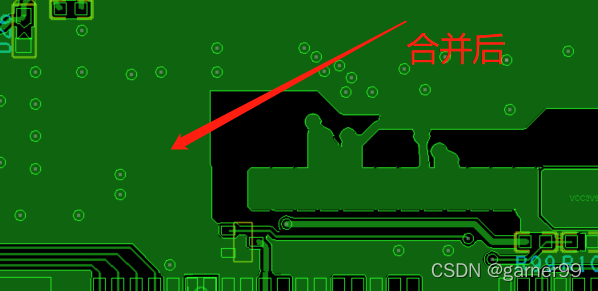

效果如下：
