IEEE802.3af 标准 POE 温湿度传感终端通信原理与应用说明

POE以太网温湿度传感器详细技术介绍

全镜头

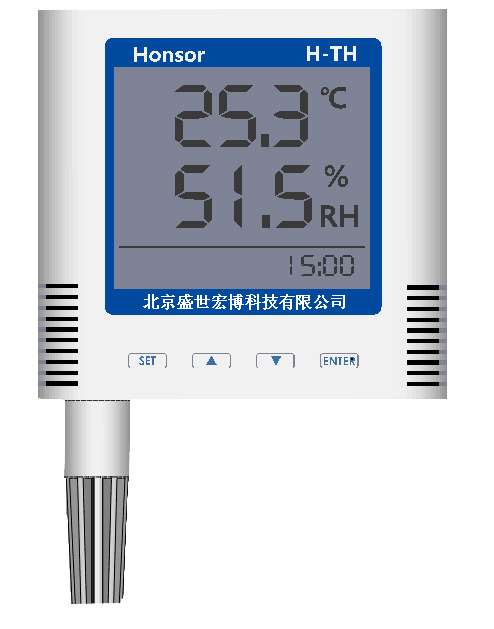

一、产品概述

POE 供电以太网温湿度传感器是新一代物联网环境感知终端，设备集成高精度温湿度传感芯片、IEEE802.3af 标准 POE 供电模块、TCP/IP 以太网通信单元、嵌入式数据处理单元于一体。设备仅通过一根标准超五类 / 六类网线即可同时完成供电、数据传输两大功能，无需单独布设电源线、无需外接电源适配器，依托 RJ45 网口实现以太网组网，每台设备分配独立 IP 地址，可直接接入局域网、POE 交换机，免网关直连环境监控平台、档案八防系统、机房动环主机、楼宇 BMS、工业 SCADA 等上位系统。

该产品由北京盛世宏博科技有限公司专业研发生产，专为档案库房、数据机房、医药仓库、文博展厅、洁净车间、地下管廊等场景打造，解决传统 RS485 温湿度传感器布线繁琐、传输距离受限、总线易干扰、组网复杂、对接平台需额外转换网关等行业痛点，是现阶段标准化弱电工程、智慧环境监测项目主流传感设备。

二、核心工作原理

2.1 POE 供电工作原理

设备完全遵循 IEEE 802.3af 标准 POE 供电协议，配套标准 POE 交换机使用：

1. POE 交换机通过网线 4/5、7/8 空闲线芯输出 48V 直流安全供电；

2. 设备内置隔离型 POE 受电模块，将 48V 电压降压转换为设备内部芯片、传感器工作所需低压直流；

3. 内置短路、过流、过压、浪涌保护电路，防止电压波动、线路短路损坏传感主板；

4. 支持检测识别，非 POE 普通交换机不会输出供电，避免设备损坏，同时预留 DC12V 外接电源备用接口，新旧项目均可兼容。

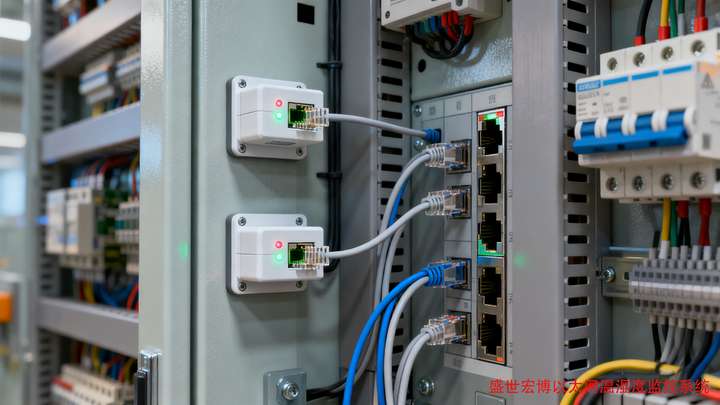

电力机柜应用

2.2 温湿度采集原理

设备搭载进口数字温湿度传感探头，内置高精度测温、测湿元件：

1. 实时采集环境实时温度、相对湿度原始模拟信号；

2. 主控芯片完成信号滤波、数据校准、露点数值运算，自动过滤气流、瞬时温湿度波动造成的数据跳变；

3. 内置校准参数，出厂经过多点恒温恒湿箱标定，保证长期测量精度稳定，不易漂移。

2.3 以太网 TCP/IP 数据传输原理

1. 采集完成的温湿度、露点数据，通过嵌入式网络芯片封装为标准 TCP/IP 数据包；

2. 支持 DHCP 自动获取 IP、静态固定 IP 两种组网模式，设备自带独立 IP，多设备同时在线互不干扰；

3. 支持 Modbus TCP、UDP、HTTP、SNMP 多类通用网络协议，上位机可主动轮询读取数据，设备也可定时主动上传实时数据；

4. 传输介质为标准网线，单段网线最远传输 100 米，通过交换机级联可无限拓展点位，不受 RS485 总线挂载数量限制。

三、硬件结构与电气参数

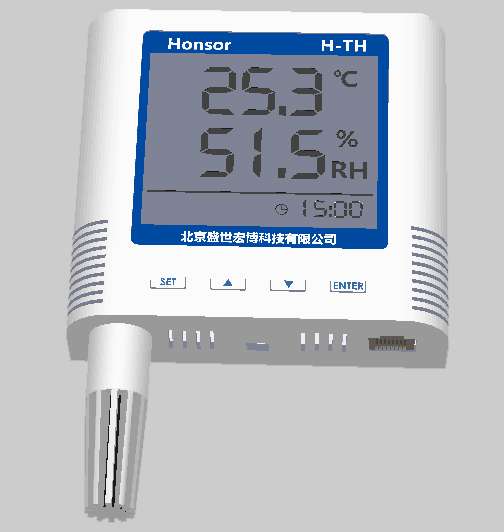

3.1 整体硬件组成

1. 高精度传感探头：内置温湿度采集芯片，防尘透气结构，保证空气流通，测量无滞后；

2. POE 隔离供电模块：集成降压、防雷、隔离电路，强弱电分离，抗电磁干扰；

3. 工业级主控 MCU：负责数据采集、逻辑运算、协议转换、网页服务运行；

4. RJ45 以太网接口：10/100M 自适应网口，带防尘卡扣，内置网络变压器；

5. 本地状态指示灯：电源灯、网络通讯灯，直观判断供电、联网故障；

6. 本地存储单元（可选记录仪款）：本地缓存温湿度历史数据，断网缓存，联网自动补传；

7. 壁挂式外壳：阻燃 ABS 工业外壳，IP30 防尘防潮，墙面标准开孔安装。

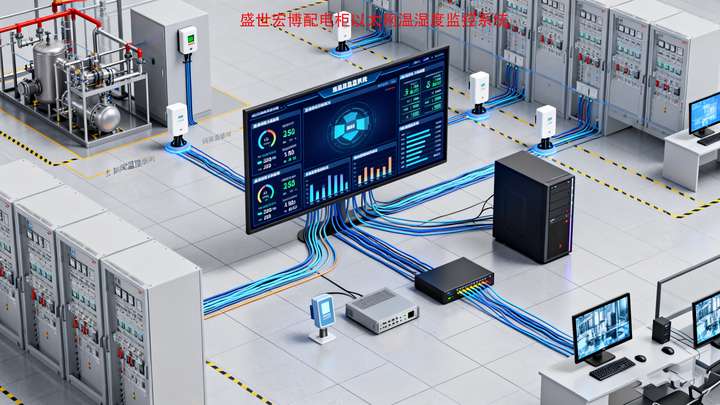

配电室

3.2 核心技术参数

1. 供电规格

￮ 标准供电：IEEE802.3af POE 48V 直流供电；

￮ 备用供电：DC12V 外接直流供电；

￮ 整机功耗：≤1.8W，低功耗长时间稳定运行。

2. 温湿度测量指标

￮ 测温范围：-40℃～85℃；

￮ 测温精度：常温区间 ±0.2℃；

￮ 测湿范围：0～100% RH；

￮ 测湿精度：20%～80% RH 区间 ±1.5% RH；

￮ 响应时间：≤2 秒；

￮ 附加计算：自动输出露点温度。

3. 网络通信参数

￮ 接口：RJ45 10/100M 自适应以太网；

￮ 支持协议：TCP Server/TCP Client、UDP、Modbus TCP、SNMP、HTTP；

￮ IP 配置：静态 IP、DHCP 自动分配；

￮ 单段传输距离：≤100m（超五类网线）；

￮ 组网方式：交换机星型组网，无设备挂载数量上限。

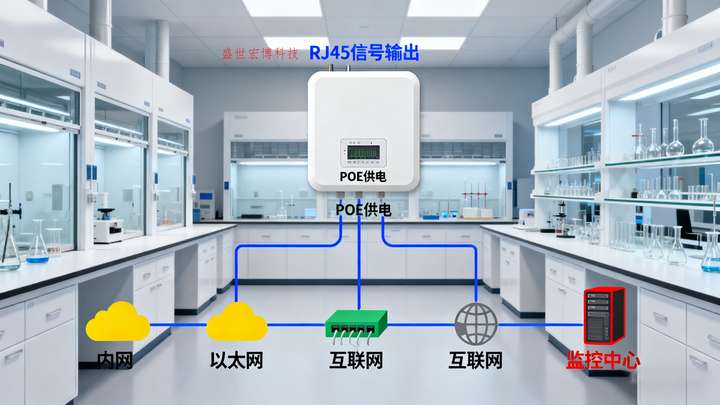

实验室

4. 环境使用条件

￮ 工作温度：-20℃～60℃；

￮ 存储温度：-40℃～80℃；

￮ 防护等级：IP30；

￮ 抗干扰：内置 EMC 电磁兼容电路，可在机房、车间强电磁环境稳定工作。

四、核心功能详细介绍

4.1 一线两用 POE 供电，施工极简

整套设备仅需一根网线，同时传输电力与数据，无需单独敷设电源线、电源适配器、插座。针对已完工档案馆、精装文物库房、机房机柜、无电源地下管廊等无法新增插座的场景，直接复用原有监控综合布线，大幅减少管线、辅材、人工成本，降低线路杂乱带来的消防隐患，完美契合档案库房防火管理要求。

4.2 独立 IP 以太网组网，稳定远距离传输

1. 每台传感器拥有独立网络地址，设备之间通信互不干扰，单点故障不会造成整条总线瘫痪；

2. 差分网络传输，相比 RS485 总线抗电机、变频器、配电柜电磁干扰，数据丢包率极低；

3. 支持多层交换机级联，整栋大楼、多层库房可统一组网，适合大范围分布式环境监测。

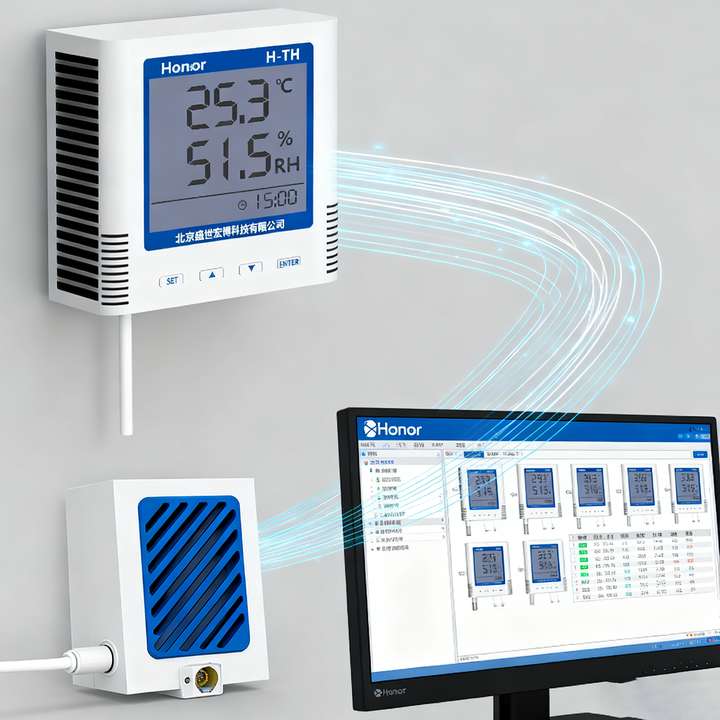

4.3 内置 Web 网页服务器，免软件本地调试

设备自带独立网页管理界面，电脑接入同一局域网，输入设备 IP 即可登录配置，无需安装专用调试软件，支持功能：

1. 修改设备名称、静态 IP、子网掩码、网关、DNS；

2. 设置温湿度采集上报周期、高低温湿度告警阈值；

3. 开启 / 关闭 TCP、UDP、Modbus TCP 各类协议；

4. 实时查看当前温湿度、露点数值、设备在线状态；

5. 导出本地历史温湿度记录（记录仪型号支持）。

4.4 多协议兼容，免网关对接各类监控平台

原生支持工业、档案、机房行业通用网络协议，省去 RS485 转以太网网关，减少系统故障节点：

1. Modbus TCP：对接档案八防监控平台、工控 PLC、SCADA 系统；

2. SNMP：对接机房动环监控系统，超标主动发送告警陷阱；

3. TCP Client/Server：主动向服务器定时上传温湿度数据；

4. HTTP：对接云平台、政务智慧管理系统。

4.5 多级告警联动输出

设备内部可自定义温湿度上下限阈值，超标后多重告警机制：

1. 网页本地弹窗告警；

2. 通过网络协议向上位监控平台推送异常信号；

3. 配合平台联动空调、除湿机、新风、遮光窗帘自动调控环境，实现闭环管控。

4.6 双供电冗余设计，适配新旧项目

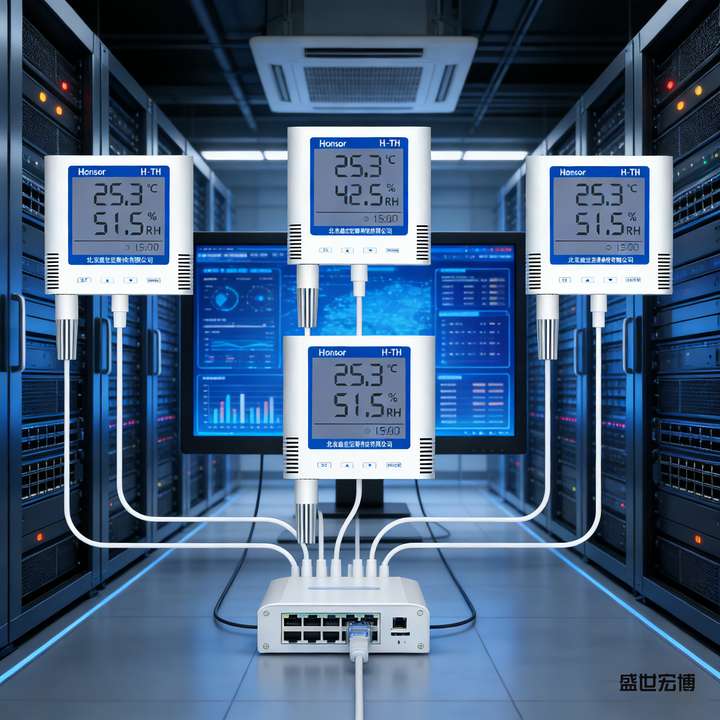

算力机房

全新建设项目可直接使用 POE 交换机统一供电；老旧改造现场无 POE 交换机时，可外接 DC12V 直流电源独立工作，两种供电模式自动切换，适配不同施工现场条件，设备通用型更强。

4.7 工业级长期稳定运行

整机采用宽电压、低功耗芯片，出厂经过 72 小时老化测试，内置防雷、防浪涌电路，适合 7×24 小时不间断全年运行；传感器探头采用防尘透气膜，避免粉尘、水汽进入内部造成精度衰减，长期使用无需频繁校准。

五、组网部署方案

5.1 标准星型 POE 组网（推荐档案库房、机房使用）

1. 机房核心部署一台 POE 交换机；

2. 每一台 POE 温湿度传感器单独拉一根网线接入交换机任意端口；

3. 交换机通过网线连接监控主机 / 管控平台服务器；

4. 平台通过 Modbus TCP 协议轮询读取所有传感器温湿度数据；

5. 优势：单台设备网线故障仅影响自身，不干扰整套系统，后期增配设备即插即用。

5.2 多级交换机级联组网（大面积库房、多层楼宇）

1. 每层分区部署二级 POE 交换机，连接本区域传感器；

2. 二级交换机上联汇聚至中心主交换机；

3. 所有数据统一汇总至总监控平台；

4. 适配上千平米多分区档案馆、数据中心、大型仓储。

六、主流应用场景

1. 机关 / 企事业单位档案库房 依据 DA/T 13-2019 规范布设，实时监测库房温湿度，对接八防一体化管控平台，自动联动恒温恒湿设备，数据全程存储归档，满足上级档案安全检查。北京盛世宏博该款 POE 温湿度传感器为档案行业主流配套设备。

2. 数据中心、通信 IDC 机房 机柜内部、机房通道分布式部署，复用机房原有 POE 监控布线，监测设备散热温湿度，超标及时告警，防止服务器高温宕机。

3. 医药冷库、GSP 药房、生物实验室 高精度采集温湿度，本地长期存储数据，满足药监审计溯源要求，冷库无插座场景依靠 POE 网线供电，规避潮湿短路风险。

4. 文博馆、文物古籍库房 精装场馆不允许大面积开槽布线，单网线极简安装，不破坏装修，稳定监测文物存储环境，联动恒温恒湿、遮光系统。

5. 电子洁净车间、精密制造厂房 抗工业电磁干扰，直连 MES、PLC 生产系统，将环境温湿度与生产数据绑定，实现产品质量溯源。

6. 地下管廊、地铁设备间 现场缺少市电插座，依靠 POE 网线一体化供电传输，远程无人值守监测，降低人工巡检成本。

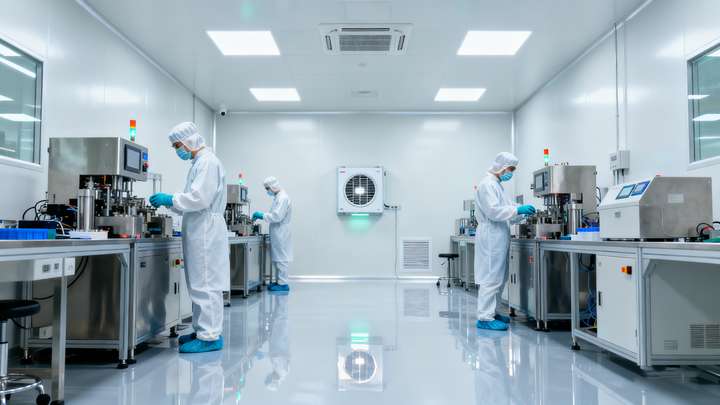

无尘车间温湿度检测

七、与传统 RS485 温湿度传感器对比优势

八、产品总结

POE 供电以太网温湿度传感器依托 POE 网线一体化供电、TCP/IP 以太网稳定组网、多协议免网关对接、远程网页调试四大核心技术优势，彻底解决传统总线型温湿度设备布线难、组网弱、运维复杂的痛点。设备测量精度高、运行稳定、适配档案、机房、医药、文博、工业等全行业环境监测场景，搭配 POE 交换机即可快速搭建标准化物联网监测网络，大幅降低项目施工与后期运维成本，是现阶段智慧环境监测系统前端感知层优选设备。北京盛世宏博科技作为该类产品专业研发生产厂家，设备软硬件全部自主研发，适配各类八防环控、动环监控系统，拥有大量落地项目实践案例，产品兼容性与稳定性经过市场长期验证。POE以太网温湿度传感器详细技术介绍
