Round Robin Arbiter设计中的“旋转+优先级+旋转”方案：简单又高效

在多请求资源分配的场景中，仲裁器（Arbiter）扮演着至关重要的角色。它决定了多个请求者中谁将获得资源的使用权。今天，我们来聊聊一种非常巧妙且高效的Round Robin（轮询）仲裁器设计——“旋转+优先级+旋转”方案。

1. Round Robin Arbiter的背景

在资源分配中，固定优先级仲裁器（Fixed Priority Arbiter）是一种常见的设计。它为每个请求者分配一个固定的优先级，优先级高的请求者总是先获得资源。然而，这种设计有一个明显的缺点：低优先级的请求者可能会因为高优先级请求者的持续请求而永远得不到服务，这种情况被称为“饥饿”（Starvation）。

为了避免这种不公平的情况，轮询仲裁器（Round Robin Arbiter）应运而生。它通过动态调整请求者的优先级，确保每个请求者都有机会获得资源。简单来说，一旦一个请求者获得服务，它的优先级就会被“轮换”到下一个请求者，从而实现公平的资源分配。

2. “旋转+优先级+旋转”方案的原理

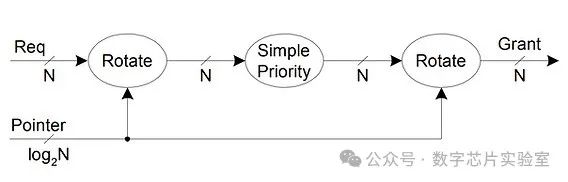

“旋转+优先级+旋转”方案是一种非常巧妙的轮询仲裁器设计。它的核心思想是利用固定优先级仲裁器（Fixed Priority Arbiter）来实现轮询功能。听起来是不是有点矛盾？别急，我们来详细看看它是怎么工作的。

假设我们有一个4位的请求输入（req），每个位代表一个请求者。固定优先级仲裁器会根据输入信号的优先级（通常是最低位优先级最高）来决定谁获得资源。例如，输入为4'b1011时，最低位的请求者（优先级最高）会获得资源，输出为4'b0001。

但是，轮询仲裁器的关键在于“轮换”优先级。为了实现这一点，我们在固定优先级仲裁器的输入上做文章。每次输入信号到达时，我们根据当前的“指针”（Pointer）对输入信号进行左移（Left Shift）操作。例如，第二次输入4'b0011时，右移1位，变为4'b1001。这样，固定优先级仲裁器就会根据新的输入信号计算优先级。

然而，这只是第一步。因为我们在输入阶段对信号进行了右移操作，所以在输出阶段需要进行左移操作来恢复原始的优先级顺序。例如，固定优先级仲裁器的输出为4'b0001，但由于我们之前右移了1位，所以最终输出需要左移1位，变为4'b0010。这样，我们就实现了优先级的轮换。

3. 实现逻辑

这种设计的实现逻辑非常简洁。我们只需要一个固定优先级仲裁器模块，以及一些简单的移位操作和指针逻辑。指针的更新逻辑也非常简单：根据当前的输出信号，更新指针值，以便在下一次输入时正确地进行移位操作。

4. 优点和缺点

这种“旋转+优先级+旋转”方案的优点在于它的简洁性和高效性。它利用了固定优先级仲裁器的简单性，通过移位操作实现了轮询功能。这种设计在硬件面积上非常节省，因为不需要复杂的逻辑电路。然而，它的缺点是速度相对较慢，因为需要进行多次移位操作来生成最终的输出信号。

5. 总结

“旋转+优先级+旋转”方案是一种非常巧妙的轮询仲裁器设计。它通过简单的移位操作和固定优先级仲裁器，实现了动态优先级调整，解决了固定优先级仲裁器中的“饥饿”问题。虽然它的速度可能不如一些复杂的轮询仲裁器设计，但在硬件面积和实现复杂度上具有明显优势。如果你的项目需要一个简单、高效且节省硬件资源的轮询仲裁器，这种设计绝对值得一试！

如果你对这种设计感兴趣，或者有其他关于仲裁器的问题，欢迎随时交流。下次见！
