Linux RAID（磁盘阵列）存储技术（7. Linux RAID（磁盘阵列）存储技术）
确认 raid 容量：增加了20G
扩展文件系统

Linux RAID（磁盘阵列）存储技术（7. Linux RAID（磁盘阵列）存储技术）

参考：来源1

环境准备

虚拟机添加6块20G 硬盘，sdb sdc sdd sde sdf sdg

注意

用克隆机做，添加硬盘开机后不能随意移除硬盘，因为运行后配置文件已更新，移除硬盘后配置文件内容只会添加新硬盘配置不会删除旧硬盘配置，系统会报错（移除和添加同一块硬盘不会报错）

RAID 实现方式

从实现角度看， RAID 主要分为：

软 RAID：所有功能均有操作系统和 CPU 来完成，没有独立的 RAID 控制 / 处理芯片和 I/O 处理芯片，效率最低。
硬 RAID ：配备了专门的 RAID 控制 / 处理芯片和 I/O 处理芯片以及阵列缓冲，不占用 CPU 资源，成本很高。
软硬混合 RAID：具备 RAID 控制 / 处理芯片，但缺乏 I/O 处理芯片，需要 CPU 和驱动程序来完成，性能和成本在软 RAID 和硬 RAID 之间。

RAID 级别

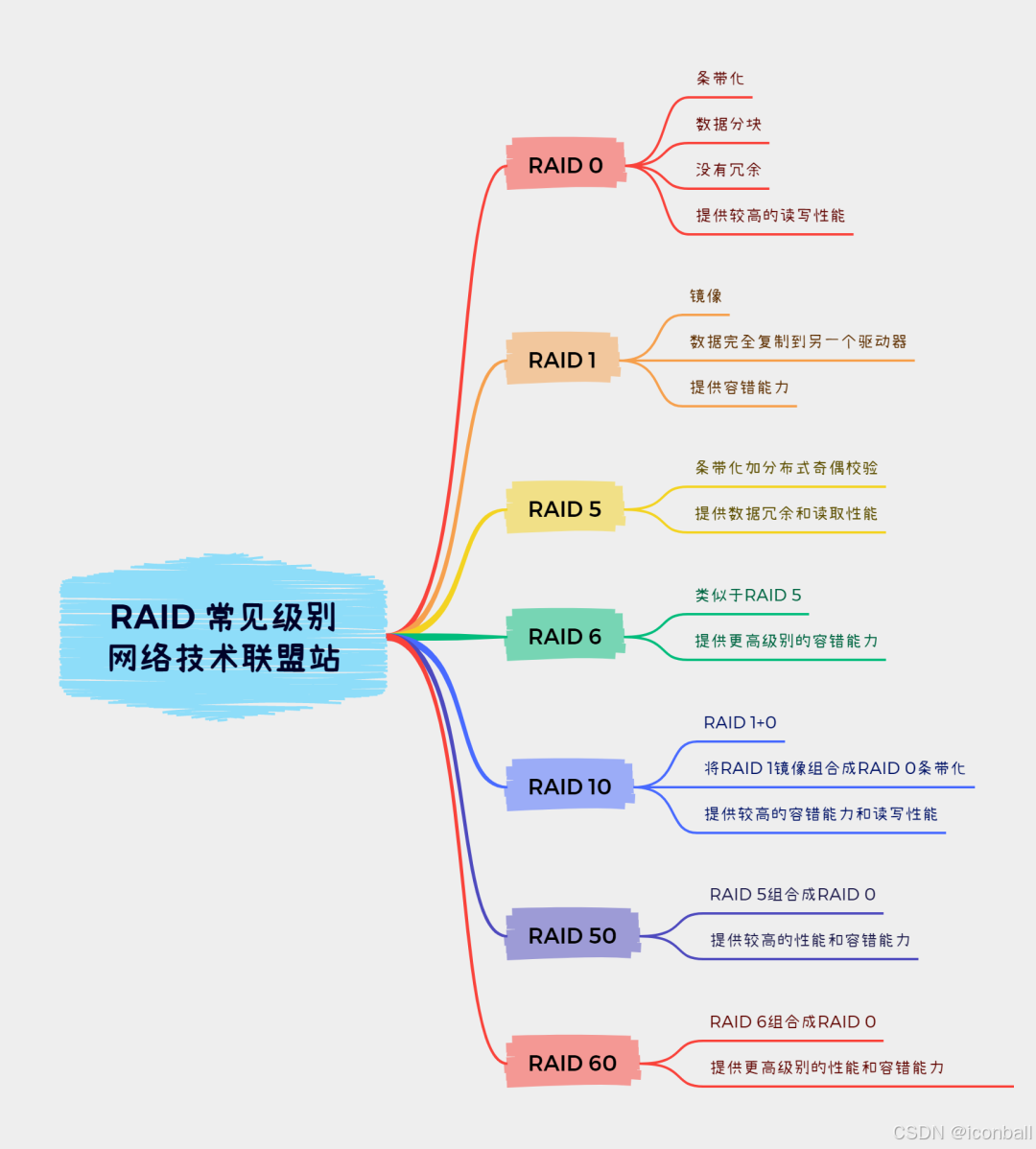

RAID 主要利用数据条带、镜像和数据校验技术来获取高性能、可靠性、容错能力和扩展性，根据运用或组合运用这三种技术的策略和架构，可以把 RAID 分为不同的等级，以满足不同数据应用的需求。

实际应用领域中使用最多的 RAID 等级是 RAID0 、 RAID1 、 RAID4 、 RAID5 、 RAID6 和 RAID10。

RAID 每一个等级代表一种实现方法和技术，等级之间并无高低之分。在实际应用中，应当根据用户的数据应用特点，综合考虑可用性、性能和成本来选择合适的 RAID 等级，以及具体的实现方式。

在这里插入图片描述

下面我们来详细介绍一下RAID的各个级别。

RAID 0

原理

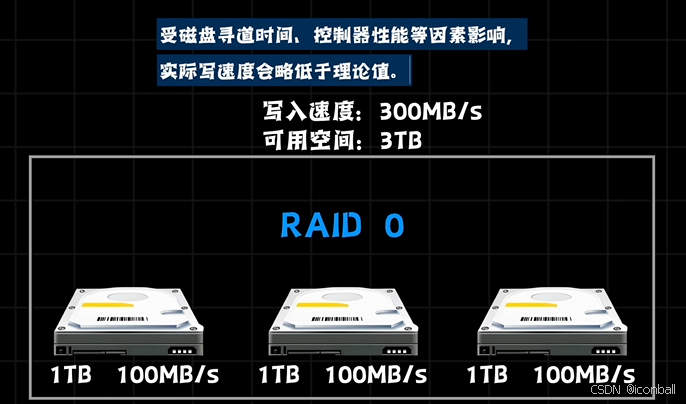

RAID 0使用数据条带化（striping）的方式将数据分散存储在多个磁盘驱动器上，而不进行冗余备份。数据被分成固定大小的块，并依次存储在每个磁盘上。例如，如果有两个驱动器（驱动器A和驱动器B），一块数据的第一个部分存储在驱动器A上，第二个部分存储在驱动器B上，以此类推。这种条带化的方式可以同时从多个驱动器读取或写入数据，从而提高系统的性能。

在这里插入图片描述

适用场景

RAID 0适用于需要高性能而不关心数据冗余的场景。以下是几种适合使用RAID 0的场景：

视频编辑和处理：在视频编辑中，需要快速读取和写入大量数据。RAID 0可以通过并行读写操作提高数据传输速度，加快视频编辑和处理的速度。
大型数据库应用：对于需要频繁访问和查询数据库的应用程序，RAID 0可以提供更快的数据访问速度，加快数据库操作的响应时间。
实时流媒体：对于需要实时传输和处理大量数据的流媒体应用，RAID 0可以提供足够的带宽和吞吐量，确保流媒体内容的平滑播放。

优点

RAID 0具有以下优点：

高性能：通过数据条带化和并行读写操作，RAID 0可以提供更快的数据传输速度和更高的系统性能。
成本效益：相对于其他RAID级别（如RAID 1或RAID 5），RAID 0不需要额外的磁盘用于冗余备份，因此在成本上更具竞争力。

缺点

RAID 0也存在一些缺点：

缺乏冗余：由于RAID 0不提供数据冗余，如果任何一个驱动器发生故障，所有数据都可能丢失。因此，RAID 0不适合存储关键数据。
可靠性降低：由于没有冗余备份，RAID 0的可靠性相对较低。如果任何一个驱动器发生故障，整个阵列的可用性将受到影响。

RAID 1

原理

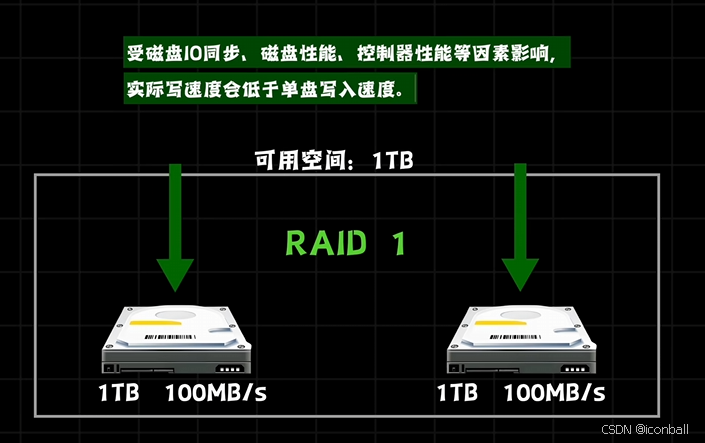

RAID 1使用**数据镜像（mirroring）**的方式将数据完全复制到两个或多个磁盘驱动器上。当写入数据时，数据同时写入所有驱动器。这样，每个驱动器都具有相同的数据副本，从而实现数据的冗余备份。如果其中一个驱动器发生故障，系统可以继续从剩余的驱动器中读取数据，确保数据的可用性和完整性。

在这里插入图片描述

适用场景

RAID 1适用于对数据冗余和高可用性要求较高的场景。以下是几种适合使用RAID 1的场景：

关键数据存储：对于关键数据的存储，如企业的财务数据、客户信息等，RAID 1可以提供数据冗余备份，以防止数据丢失。
数据库服务器：对于需要高可用性和容错性的数据库服务器，RAID 1可以确保数据的持久性和可用性，即使一个驱动器发生故障，也可以从其他驱动器中读取数据。
文件服务器：对于共享文件的服务器，RAID 1可以提供冗余备份，确保文件的可靠性和高可用性。

优点

RAID 1具有以下优点：

数据冗余备份：RAID 1通过数据镜像将数据完全复制到多个驱动器上，提供冗余备份，保护数据免受驱动器故障的影响。
高可用性：由于数据的冗余备份，即使一个驱动器发生故障，系统仍然可以从其他驱动器中读取数据，保证数据的可用性和连续性。
读取性能提升：RAID 1可以通过并行读取数据的方式提升读取性能，从而加快数据访问速度。

缺点

RAID 1也存在一些缺点：

成本增加：由于需要额外的磁盘用于数据冗余备份，RAID 1的成本相对较高。需要考虑额外的硬件成本。
写入性能略低：由于数据需要同时写入多个驱动器，相对于单个驱动器的写入性能，RAID 1的写入性能可能略低。

RAID 5

原理

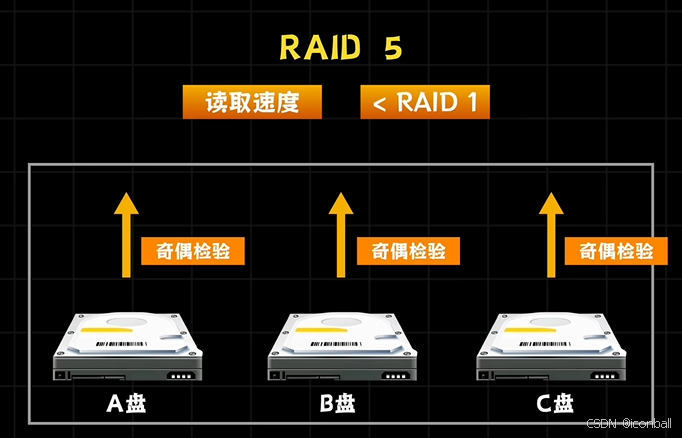

RAID 5使用数据条带化（striping）的方式将数据分散存储在多个磁盘驱动器上，并通过分布式奇偶校验实现数据的冗余备份。数据和奇偶校验信息被组织成数据块，其中奇偶校验信息被分布式存储在不同的驱动器上。当写入数据时，奇偶校验信息也会被更新。如果其中一个驱动器发生故障，系统可以通过重新计算奇偶校验信息来恢复丢失的数据。这种方式可以同时提供性能增强和数据冗余。

在这里插入图片描述

适用场景

RAID 5适用于需要性能增强和数据冗余的场景。以下是几种适合使用RAID 5的场景：

文件服务器：对于文件服务器，RAID 5可以提供高性能的数据访问和数据冗余备份，确保文件的安全性和可用性。
数据库服务器：对于需要高性能和数据冗余的数据库服务器，RAID 5可以提供快速的数据读取和写入，同时保护数据免受驱动器故障的影响。
小型企业环境：对于小型企业，RAID 5提供了经济实惠的解决方案，同时提供了性能和数据冗余的好处。

优点

RAID 5具有以下优点：

性能增强：通过数据条带化和并行读写操作，RAID 5可以提供较高的数据传输速度和系统性能。
数据冗余备份：通过分布式奇偶校验，RAID 5可以提供数据的冗余备份，保护数据免受驱动器故障的影响。
成本效益：相对于其他RAID级别（如RAID 1），RAID 5只需要额外一个驱动器用于奇偶校验信息，从而在成本上更具竞争力。

缺点

RAID 5也存在一些缺点：

写入性能受限：由于写入数据时需要重新计算奇偶校验信息，相对于读取操作，RAID 5的写入性能较低。
驱动器故障期间的数据完整性：如果一个驱动器发生故障，系统在恢复数据时需要进行计算，这可能导致数据访问速度较慢，并且在此期间可能会有数据完整性的风险。

RAID 6(进阶)

原理

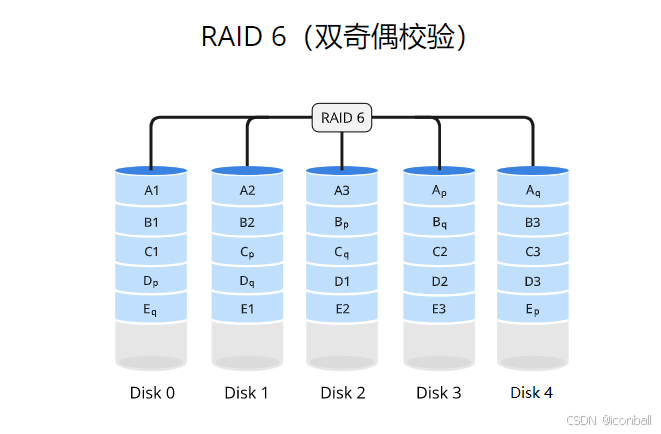

RAID 6使用数据条带化（striping）的方式将数据分散存储在多个磁盘驱动器上，并通过分布式奇偶校验和双重奇偶校验实现数据的冗余备份。数据和奇偶校验信息被组织成数据块，其中奇偶校验信息被分布式存储在不同的驱动器上，并通过双重奇偶校验提供更高的数据冗余性。当写入数据时，奇偶校验信息也会被更新。如果其中两个驱动器发生故障，系统可以通过重新计算奇偶校验信息来恢复丢失的数据。这种方式可以同时提供性能增强和更高级别的数据冗余。

在这里插入图片描述

适用场景

RAID 6适用于需要更高级别的数据冗余和性能增强的场景。以下是几种适合使用RAID 6的场景：

大容量存储系统：对于需要大容量存储和数据冗余备份的系统，如大型文件服务器或存档系统，RAID 6可以提供更高级别的数据冗余性。
长时间运行的应用程序：对于需要长时间运行的关键应用程序，如数据库服务器，RAID 6可以提供更高级别的数据冗余和故障容忍性。
虚拟化环境：在虚拟化环境中，需要高性能和更高级别的数据冗余来支持多个虚拟机的运行。RAID 6可以满足这些要求。

优点

RAID 6具有以下优点：

更高级别的数据冗余：通过分布式奇偶校验和双重奇偶校验，RAID 6可以提供更高级别的数据冗余性，即使同时发生两个驱动器故障，仍能恢复丢失的数据。
性能增强：通过数据条带化和并行读写操作，RAID 6可以提供较高的数据传输速度和系统性能。

缺点

RAID 6也存在一些缺点：

写入性能略低：由于数据需要同时写入多个驱动器，并进行双重奇偶校验计算，相对于读取操作，RAID 6的写入性能较低。
较高的成本：由于需要额外的磁盘用于奇偶校验信息和更复杂的计算，RAID 6的成本相对较高。需要考虑额外的硬件成本。

RAID 10

原理

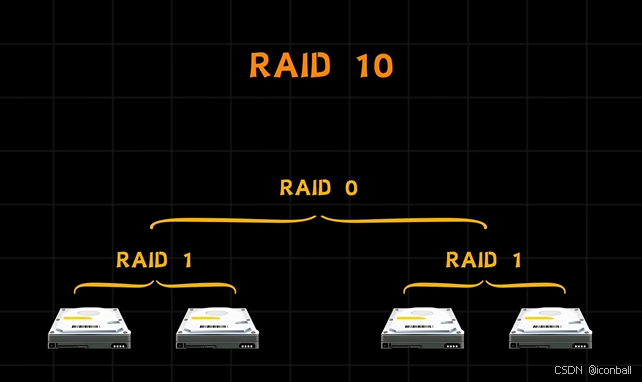

RAID 10使用条带化（striping）的方式将数据分散存储在多个磁盘驱动器上，并通过镜像（mirroring）实现数据的冗余备份。数据被分成固定大小的块，并依次存储在不同的驱动器上，类似于RAID 0。然而，每个数据块都会被完全复制到另一个驱动器上，实现数据的冗余备份，类似于RAID 1。这样，RAID 10在提供性能增强的同时，也提供了数据的冗余保护。

在这里插入图片描述

适用场景

RAID 10适用于需要高性能和数据冗余的场景。以下是几种适合使用RAID 10的场景：

数据库服务器：对于需要高可用性和性能的数据库服务器，RAID 10可以提供快速的数据读取和写入，同时保护数据免受驱动器故障的影响。
虚拟化环境：在虚拟化环境中，需要高性能和数据冗余来支持多个虚拟机的运行。RAID 10可以满足这些要求，提供性能增强和数据保护。
关键业务应用：对于关键业务应用，如金融交易系统或在线电子商务平台，RAID 10可以提供高可用性和快速的数据访问，确保业务的连续性和稳定性。

优点

RAID 10具有以下优点：

高性能：通过数据条带化和并行读写操作，RAID 10可以提供较高的数据传输速度和系统性能。
数据冗余备份：通过数据镜像将数据完全复制到另一个驱动器上，RAID 10提供了数据的冗余备份，保护数据免受驱动器故障的影响。
较高的可靠性：由于RAID 10采用镜像的方式进行数据冗余备份，即使一个驱动器发生故障，仍然可以从其他驱动器中读取数据，确保数据的可用性和连续性。
快速的故障恢复：在RAID 10中，如果一个驱动器发生故障，系统可以直接从镜像驱动器中恢复数据，而无需进行复杂的计算，从而加快故障恢复的速度。

缺点

RAID 10也存在一些缺点：

较高的成本：相对于其他RAID级别，RAID 10需要更多的驱动器用于数据镜像，从而增加了硬件成本。
低效的空间利用：由于RAID 10的数据镜像特性，有效的存储容量只等于所有驱动器中一半的容量，因此空间利用率较低。

RAID 50（进阶）

原理

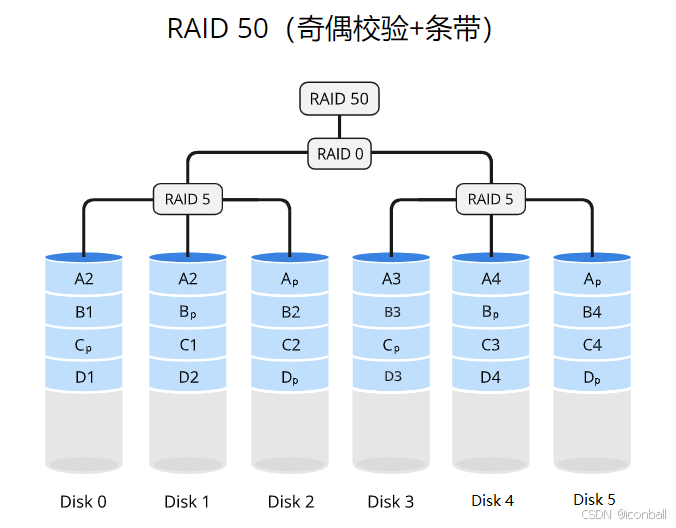

RAID 50使用条带化（striping）的方式将数据分散存储在多个RAID 5组中，并通过RAID 0的条带化方式对这些RAID 5组进行条带化。每个RAID 5组由多个磁盘驱动器组成，并使用分布式奇偶校验来提供数据冗余备份。RAID 0则通过将数据划分为固定大小的块，并将这些块依次存储在多个驱动器上，提供了更高的性能。这样，RAID 50既提供了数据冗余备份，又提供了性能增强。

在这里插入图片描述

适用场景

RAID 50适用于需要高性能和更高级别的数据冗余的场景。以下是几种适合使用RAID 50的场景：

大规模数据存储：对于需要大规模数据存储和数据冗余备份的系统，如视频编辑、数据分析或大型数据库，RAID 50可以提供高性能和较高级别的数据冗余性。
图形渲染和动画制作：在图形渲染和动画制作领域，需要高性能的存储系统来处理大型文件和复杂的渲染任务。RAID 50可以满足这些要求，提供快速的数据读取和写入速度。
虚拟化环境：在虚拟化环境中，需要高性能和更高级别的数据冗余来支持多个虚拟机的运行。RAID 50可以满足这些要求，提供性能增强和数据保护。

优点

RAID 50具有以下优点：

高性能：通过数据条带化和并行读写操作，RAID 50可以提供较高的数据传输速度和系统性能。
更高级别的数据冗余：由于采用了多个RAID 5组的方式，RAID 50提供了更高级别的数据冗余备份，即使同时发生多个驱动器故障，仍能恢复丢失的数据。

缺点

RAID 50也存在一些缺点：

较高的成本：由于需要更多的驱动器用于数据条带化和数据冗余备份，RAID 50的硬件成本相对较高。
配置和管理复杂性：由于涉及多个RAID 5组和驱动器，RAID 50的配置和管理相对复杂，需要更多的注意和维护。

RAID 60（进阶）

原理

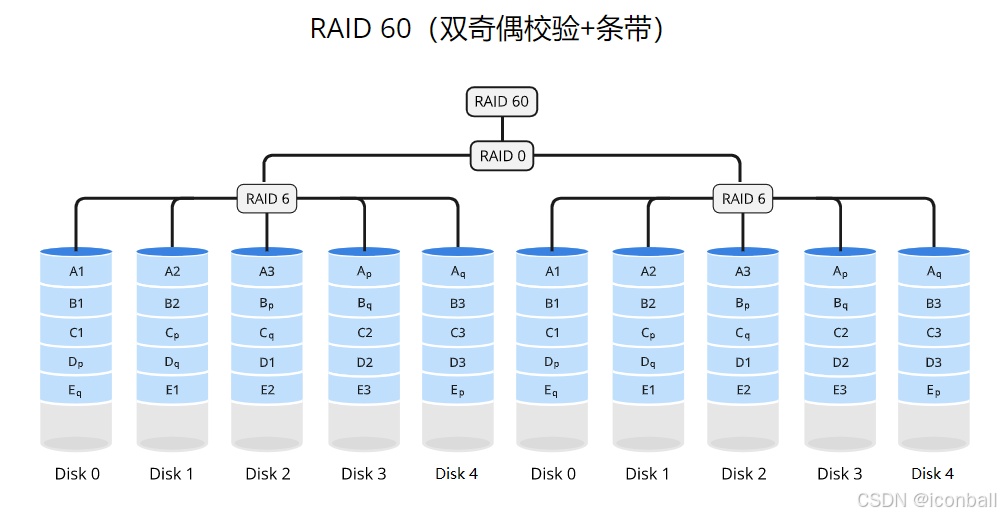

RAID 60采用条带化（striping）的方式将数据分散存储在多个RAID 6组中，并通过RAID 0的条带化方式对这些RAID 6组进行条带化。每个RAID 6组由多个磁盘驱动器组成，并使用分布式奇偶校验来提供数据的冗余备份。RAID 0则通过将数据划分为固定大小的块，并将这些块依次存储在多个驱动器上，提供了更高的性能。这样，RAID 60既提供了更高级别的数据冗余备份，又提供了性能增强。

在这里插入图片描述

适用场景

RAID 60适用于需要更高级别的数据冗余和更高性能的场景。以下是几种适合使用RAID 60的场景：

大型数据库系统：对于大型数据库系统，需要高可用性、高性能和更高级别的数据冗余来确保数据的完整性和可靠性。RAID 60可以提供这些要求。
大规模数据分析：在大规模数据分析领域，需要高性能的存储系统来处理大量数据的读取和写入。RAID 60可以满足这些要求，提供较高的数据传输速度和系统性能。
视频流****媒体处理：对于视频流媒体处理应用，需要快速的数据读取和写入，以确保流畅的视频播放和高质量的媒体处理。RAID 60可以满足这些要求。

优点

RAID 60具有以下优点：

更高级别的数据冗余：由于采用了多个RAID 6组的方式，RAID 60提供了更高级别的数据冗余备份，即使同时发生多个驱动器故障，仍能恢复丢失的数据。
高性能：通过数据条带化和并行读写操作，RAID 60可以提供较高的数据传输速度和系统性能。

缺点

RAID 60也存在一些缺点：

较高的成本：由于需要更多的驱动器用于数据条带化和数据冗余备份，RAID 60的硬件成本相对较高。
配置和管理复杂性：由于涉及多个RAID 6组和驱动器，RAID 60的配置和管理相对复杂，需要更多的注意和维护。

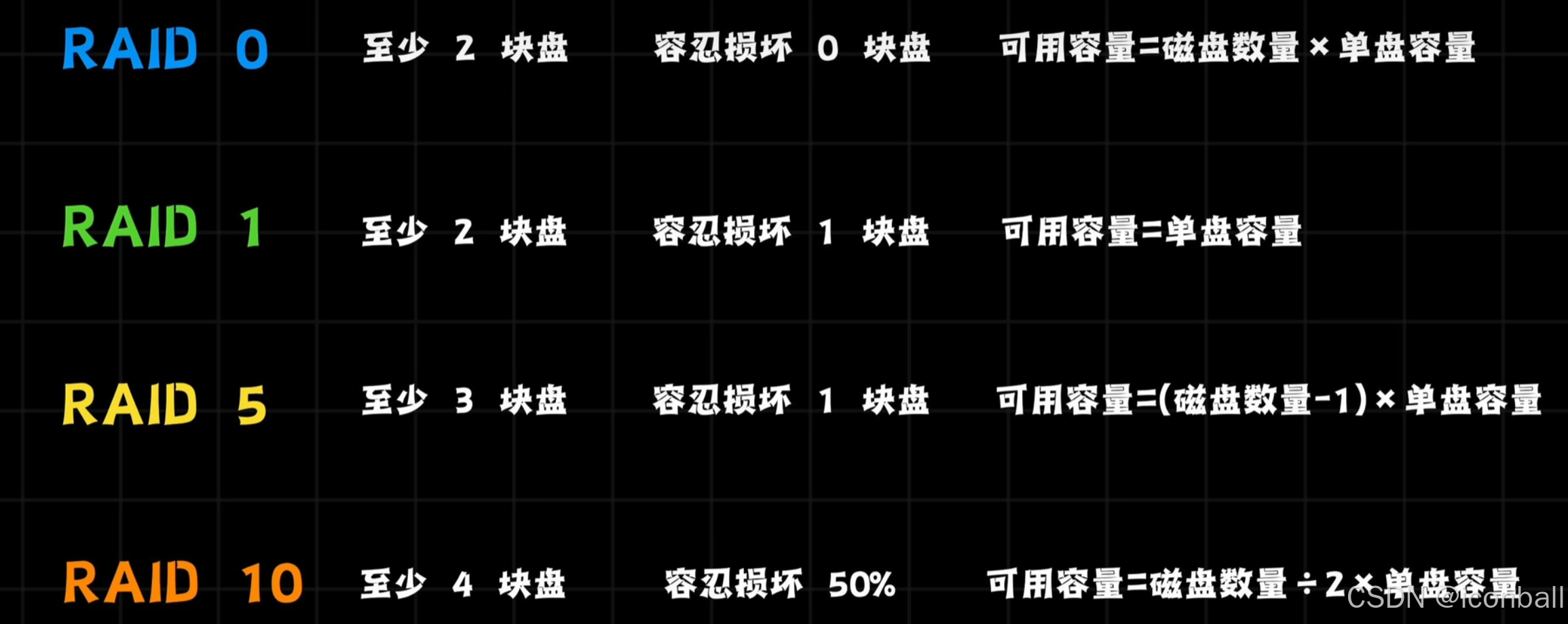

RAID 级别总结

RAID级别	最小磁盘数	容错能力	磁盘空间开销	读取速度	写入速度	硬件成本
RAID 0	2	无	0%	高	高	低
RAID 1	2	单个磁盘	50%	高	低	中
RAID 5	3	单个磁盘	1 / N	中	低	中
RAID 6	4	两个磁盘	2 / N	中	低	高
RAID 10	4	多个磁盘	50%	高	中	高
RAID 50	6	单个磁盘	1 / N	高	中	高
RAID 60	8	多个磁盘	50%	高	中	高

在这里插入图片描述

管理软 RAID

RHEL 提供多磁盘和设备管理 (mdadm) 程序实用程序来创建和管理软件RAID。

管理 RAID0

mdadm命令

mdadm --create /dev/md0 --level=<级别> --raid-devices=<设备数量> <设备列表>

创建 RAID

# 创建一个包含2个块设备的raid0设备/dev/md0
[root@centos7 ~]# mdadm --create /dev/md0 --level 0 --raid-devices 2 /dev/sd{b,c}
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.

查看 RAID

# 查看 raid 概要信息
[root@centos7 ~]# cat /proc/mdstat
Personalities : [raid0] [raid1] [raid6] [raid5] [raid4]
md0 : active raid0 sdc[1] sdb[0]
      41908224 blocks super 1.2 512k chunks

unused devices: <none>

# 查看 raid 设备详细信息
[root@centos7 ~]# mdadm --detail /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Fri Aug  2 17:03:58 2024
        Raid Level : raid0
        Array Size : 41908224 (39.97 GiB 42.91 GB)
      Raid Devices : 2
     Total Devices : 2
       Persistence : Superblock is persistent

       Update Time : Fri Aug  2 17:03:58 2024
             State : clean
    Active Devices : 2
   Working Devices : 2
    Failed Devices : 0
     Spare Devices : 0

            Layout : original
        Chunk Size : 512K

Consistency Policy : none

              Name : centos7.linux.fun:0  (local to host centos7.linux.fun)
              UUID : afe03287:7cfb8b2e:82844a2e:8f721e04
            Events : 0

    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       1       8       32        1      active sync   /dev/sdc

需要关注的属性：

Raid Level : raid0
State : clean
Chunk Size（块大小） : 512K
设备清单

[root@centos7 ~]# lsblk /dev/md0
NAME MAJ:MIN RM SIZE RO TYPE  MOUNTPOINT
md0    9:0    0  40G  0 raid0

格式化和挂载

[root@centos7 ~]# mkfs.xfs /dev/md0
[root@centos7 ~]# mkdir /data/raid0
[root@centos7 ~]# mount /dev/md0 /data/raid0
[root@centos7 ~]# df -h /data/raid0
Filesystem      Size  Used Avail Use% Mounted on
/dev/md0         40G  319M   40G   1% /data/raid0

# 创建数据
[root@centos7 ~]# cp /etc/ho* /data/raid0
[root@centos7 ~]# ls /data/raid0/
host.conf  hostname  hosts

删除 RAID

# 卸载
[root@centos7 ~]# umount /dev/md0

# stop RAID阵列，将删除阵列
[root@centos7 ~]# mdadm --stop /dev/md0
mdadm: stopped /dev/md0

# 清除原先设备上的 md superblock
[root@centos7 ~]# mdadm --zero-superblock /dev/sd{b,c}

补充说明

raid0 条带不能增加新成员盘。

[root@centos7 ~]# mdadm /dev/md0 --add /dev/sdd
mdadm: add new device failed for /dev/sdd as 2: Invalid argument

raid0 条带不能强制故障成员盘。

[root@centos7 ~]# mdadm /dev/md0 --fail /dev/sdc
mdadm: Cannot remove /dev/sdc from /dev/md0, array will be failed.

实验:磁盘断开后如何恢复

物理断开硬盘

在这里插入图片描述

# 删除sdb磁盘，并卸载md0
umount /dev/md0

# 再次挂载失败
mount /dev/md0 /raid/raid0

# 添加原来的硬盘，假设识别为sdh盘
# 重新组合md0
mdadm --assemble /dev/md0 /dev/sdc /dev/sdd /dev/sdh
# 提示sdc sdd 再使用

# 停止md0设备
mdadm --stop /dev/md0
# 重新组合md0
mdadm --assemble /dev/md0 /dev/sdc /dev/sdd /dev/sdh

# 挂载，并验证数据是否丢失
mount /dev/md0 /raid/raid0
ls /raid/raid0

管理 RAID1

创建 RAID

# 创建一个包含2个块设备的raid1设备/dev/md1
[root@centos7 ~]# mdadm --create /dev/md1 --level 1 --raid-devices 2 /dev/sd{b,c}
mdadm: Note: this array has metadata at the start and
    may not be suitable as a boot device.  If you plan to
    store '/boot' on this device please ensure that
    your boot-loader understands md/v1.x metadata, or use
    --metadata=0.90
Continue creating array? yes
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md1 started.

查看 RAID

[root@centos7 ~]# mdadm --detail /dev/md1
/dev/md1:
           Version : 1.2
     Creation Time : Fri Aug  2 17:41:25 2024
        Raid Level : raid1
        Array Size : 20954112 (19.98 GiB 21.46 GB)
     Used Dev Size : 20954112 (19.98 GiB 21.46 GB)
      Raid Devices : 2
     Total Devices : 2
       Persistence : Superblock is persistent

       Update Time : Fri Aug  2 17:41:57 2024
             State : clean, resyncing
    Active Devices : 2
   Working Devices : 2
    Failed Devices : 0
     Spare Devices : 0

Consistency Policy : resync

     Resync Status : 33% complete

              Name : centos7.linux.fun:1  (local to host centos7.linux.fun)
              UUID : f024b6e0:d2a5793c:f8bdebc6:6bcc7027
            Events : 5

    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       1       8       32        1      active sync   /dev/sdc

需要关注的属性：

Raid Level : raid1
State : clean, resyncing，正在同步。
Consistency Policy : resync
Resync Status : 33% complete，同步进度。
设备清单

[root@rocky ~]# lsblk /dev/md1
NAME MAJ:MIN RM SIZE RO TYPE  MOUNTPOINT
md1    9:1    0  20G  0 raid1

格式化和挂载

等待同步完成：直到同步进度达到100%，然后进行格式化和挂载。

[root@centos7 ~]# mkfs.xfs /dev/md1
[root@centos7 ~]# mkdir /data/raid1
[root@centos7 ~]# mount /dev/md1 /data/raid1
[root@centos7 ~]# df -h /data/raid1
Filesystem      Size  Used Avail Use% Mounted on
/dev/md1         20G  175M   20G   1% /data/raid1

# 创建数据
[root@centos7 ~]# cp /etc/ho* /data/raid1
[root@centos7 ~]# ls /data/raid1/
host.conf  hostname  hosts

增加热备盘

[root@centos7 ~]# mdadm /dev/md1 --add /dev/sdd
mdadm: added /dev/sdd

[root@centos7 ~]# mdadm --detail /dev/md1 |tail -5
    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       1       8       32        1      active sync   /dev/sdc

       2       8       48        -      spare   /dev/sdd
# /dev/sdd的状态为spare（备用）

模拟故障

# 强制成员盘故障
[root@centos7 ~]# mdadm /dev/md1 --fail /dev/sdc
mdadm: set /dev/sdc faulty in /dev/md1

# 查看成员状态
[root@centos7 ~]# mdadm --detail /dev/md1 |tail -5
    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       2       8       48        1      spare rebuilding   /dev/sdd

       1       8       32        -      faulty   /dev/sdc
# /dev/sdd立刻顶替故障磁盘，并进行同步

# 数据依然正常访问
[root@centos7 ~]# ls /data/raid1/
host.conf  hostname  hosts
[root@centos7 ~]# cat /data/raid1/hostname
centos7.linux.fun

删除故障磁盘

[root@centos7 ~]# mdadm /dev/md1 --remove /dev/sdc
mdadm: hot removed /dev/sdc from /dev/md1

[root@centos7 ~]# mdadm --detail /dev/md1 |tail -5
            Events : 43

    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       2       8       48        1      active sync   /dev/sdd

删除 RAID

# 卸载
[root@centos7 ~]# umount /dev/md1

# stop RAID 阵列，将删除阵列
[root@centos7 ~]# mdadm --stop /dev/md1
mdadm: stopped /dev/md1

# 清除原先设备上的 md superblock
[root@centos7 ~]# mdadm --zero-superblock /dev/sd{b..d}

补充说明

RAID1的设计初衷是数据冗余和可靠性，‌而不是为了增加存储容量。‌因此，‌即使添加了新的硬盘并进行了扩容操作，‌由于RAID1的工作方式，‌其总容量是不会增加的。

管理 RAID5

创建 RAID

# 创建一个包含4个块设备的raid5设备/dev/md2
[root@centos7 ~]# mdadm --create /dev/md5 --level 5 --raid-devices 4 /dev/sd{b..e}
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md5 started.

查看 RAID

[root@centos7 ~]# mdadm --detail /dev/md5
/dev/md5:
           Version : 1.2
     Creation Time : Sat Aug  3 17:16:10 2024
        Raid Level : raid5
        Array Size : 62862336 (59.95 GiB 64.37 GB)
     Used Dev Size : 20954112 (19.98 GiB 21.46 GB)
      Raid Devices : 4
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Sat Aug  3 17:16:24 2024
             State : clean, degraded, recovering
    Active Devices : 3
   Working Devices : 4
    Failed Devices : 0
     Spare Devices : 1

            Layout : left-symmetric
        Chunk Size : 512K

Consistency Policy : resync

    Rebuild Status : 17% complete

              Name : centos7.linux.fun:5  (local to host centos7.linux.fun)
              UUID : b1661262:66062c09:76e887ce:fecb1340
            Events : 3

    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       1       8       32        1      active sync   /dev/sdc
       2       8       48        2      active sync   /dev/sdd
       4       8       64        3      spare rebuilding   /dev/sde

需要关注的属性：

Raid Level : raid5
State : clean, resyncing，正在同步。
Consistency Policy : resync
Resync Status : 17% complete，同步进度。
设备清单

[root@centos7 ~]# lsblk /dev/md5
NAME MAJ:MIN RM SIZE RO TYPE  MOUNTPOINT
md5    9:5    0  60G  0 raid5 /data/raid5

格式化和挂载

注意：格式化前，等待 raid 构建完成。

[root@centos7 ~]# mkfs.xfs /dev/md5
[root@centos7 ~]# mkdir /data/raid5
[root@centos7 ~]# mount /dev/md5 /data/raid5
[root@centos7 ~]# df -h /data/raid5/
Filesystem      Size  Used Avail Use% Mounted on
/dev/md5         60G  461M   60G   1% /data/raid5

# 创建数据
[root@centos7 ~]# cp /etc/ho* /data/raid5
[root@centos7 ~]# ls /data/raid5/
host.conf  hostname  hosts

增加热备盘

# RAID5 阵列增加一个块热备盘
[root@centos7 ~]# mdadm /dev/md5 --add /dev/sdf
mdadm: added /dev/sdf

[root@centos7 ~]# mdadm --detail /dev/md5 |tail -7
    Number   Major   Minor   RaidDevice State
       0       8       16        0      active sync   /dev/sdb
       1       8       32        1      active sync   /dev/sdc
       2       8       48        2      active sync   /dev/sdd
       4       8       64        3      active sync   /dev/sde

       5       8       80        -      spare   /dev/sdf

模拟故障

# 模拟磁盘故障，手动标记/dev/sdb为fail
[root@centos7 ~]# mdadm /dev/md5 --fail /dev/sdb
mdadm: set /dev/sdb faulty in /dev/md5

# 查看成员状态
[root@centos7 ~]# mdadm --detail /dev/md5 |tail -7
     Number   Major   Minor   RaidDevice State
       5       8       80        0      spare rebuilding   /dev/sdf
       1       8       32        1      active sync   /dev/sdc
       2       8       48        2      active sync   /dev/sdd
       4       8       64        3      active sync   /dev/sde

       0       8       16        -      faulty   /dev/sdb
# /dev/sdf立刻顶替故障磁盘，并进行同步

# 数据依然正常访问
[root@centos7 ~]# ls /data/raid5/
host.conf  hostname  hosts
[root@centos7 ~]# cat /data/raid5/hostname
centos7.linux.fun

删除故障磁盘

[root@centos7 ~]# mdadm /dev/md5 --remove /dev/sdb
mdadm: hot removed /dev/sdb from /dev/md5

[root@centos7 ~]# mdadm --detail /dev/md5 |tail -5
    Number   Major   Minor   RaidDevice State
       5       8       80        0      active sync   /dev/sdf
       1       8       32        1      active sync   /dev/sdc
       2       8       48        2      active sync   /dev/sdd
       4       8       64        3      active sync   /dev/sde

扩容 RAID

对于raid5，只能扩容，不能减容。

注意：阵列只有在正常状态下，才能扩容，降级及重构时不允许扩容。

[root@centos7 ~]# mdadm /dev/md5 --add /dev/sdb /dev/sdg
mdadm: added /dev/sdb
mdadm: added /dev/sdg

[root@centos7 ~]# mdadm --detail /dev/md5 |tail -8
    Number   Major   Minor   RaidDevice State
       5       8       80        0      active sync   /dev/sdf
       1       8       32        1      active sync   /dev/sdc
       2       8       48        2      active sync   /dev/sdd
       4       8       64        3      active sync   /dev/sde

       6       8       16        -      spare   /dev/sdb
       7       8       96        -      spare   /dev/sdg

# 设置成员数量为5，-G是grow（扩展）
[root@centos7 ~]# mdadm -G /dev/md5 --raid-devices 5

# 等待重组完成
[root@centos7 ~]# mdadm --detail /dev/md5
......
    Reshape Status : 16% complete
     Delta Devices : 1, (4->5)

              Name : centos7.linux.fun:5  (local to host centos7.linux.fun)
              UUID : 1d4e3f21:1178a4fd:db214497:593e3353
            Events : 79

    Number   Major   Minor   RaidDevice State
       5       8       80        0      active sync   /dev/sdf
       1       8       32        1      active sync   /dev/sdc
       2       8       48        2      active sync   /dev/sdd
       4       8       64        3      active sync   /dev/sde
       7       8       96        4      active sync   /dev/sdg

       6       8       16        -      spare   /dev/sdb

# 确认 raid 容量：增加了20G
[root@centos7 ~]# lsblk /dev/md5
NAME MAJ:MIN RM SIZE RO TYPE  MOUNTPOINT
md5    9:5    0  80G  0 raid5 /data/raid5

# 扩展文件系统
[root@centos7 ~]# xfs_growfs /data/raid5
[root@centos7 ~]# df -h /data/raid5/
Filesystem      Size  Used Avail Use% Mounted on
/dev/md5         80G  604M   80G   1% /data/raid5

删除 RAID

# 卸载
[root@centos7 ~]# umount /dev/md5

# stop RAID 阵列，将删除阵列
[root@centos7 ~]# mdadm --stop /dev/md5
mdadm: stopped /dev/md5

# 清除原先设备上的 md superblock
[root@centos7 ~]# mdadm --zero-superblock /dev/sd{b..g}

   4       8       64        3      active sync   /dev/sde
   7       8       96        4      active sync   /dev/sdg

   6       8       16        -      spare   /dev/sdb

确认 raid 容量：增加了20G

[root@centos7 ~]# lsblk /dev/md5
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
md5 9:5 0 80G 0 raid5 /data/raid5

扩展文件系统

[root@centos7 ~]# xfs_growfs /data/raid5
[root@centos7 ~]# df -h /data/raid5/
Filesystem Size Used Avail Use% Mounted on
/dev/md5 80G 604M 80G 1% /data/raid5


#### 删除 RAID

```bash
# 卸载
[root@centos7 ~]# umount /dev/md5

# stop RAID 阵列，将删除阵列
[root@centos7 ~]# mdadm --stop /dev/md5
mdadm: stopped /dev/md5

# 清除原先设备上的 md superblock
[root@centos7 ~]# mdadm --zero-superblock /dev/sd{b..g}
