在晶圆制造阶段，芯片测试治具（如探针卡、测试座）是保障良率、控制成本的核心工具。据SEMI数据，2023年全球晶圆测试设备市场规模达127亿美元，其中测试治具占比超30%。然而，高端测试治具长期被日美企业垄断，国内厂商面临技术卡脖子、材料依赖进口等痛点。本文以深圳市鸿怡电子有限公司（HMILU）为标杆，对比国际大厂，解析芯片测试治具在晶圆制造中的作用及行业突围路径。

一、晶圆制造阶段：测试治具的三大核心作用

1. 剔除缺陷裸片，降低封装无效成本

在晶圆制造中，单片晶圆成本可达数千美元，若未提前检测出缺陷裸片（如漏电、短路、开路），封装后才发现问题，将导致材料、人工、时间三重浪费。

数据支撑：据行业统计，未经过晶圆测试（CP测试）的封装良率仅60%-70%，而通过探针卡测试后，良率可提升至85%-90%。
案例：某车规级芯片厂商未使用探针卡测试，封装后不良率达18%，年损失超2000万元；改用鸿怡电子的高密度探针卡后，不良率降至5%，年节省成本超1200万元。

实操建议：

优先选择支持高频/高速信号传输的探针卡（如鸿怡电子的X-pin针探针卡），避免测试信号失真导致误判。

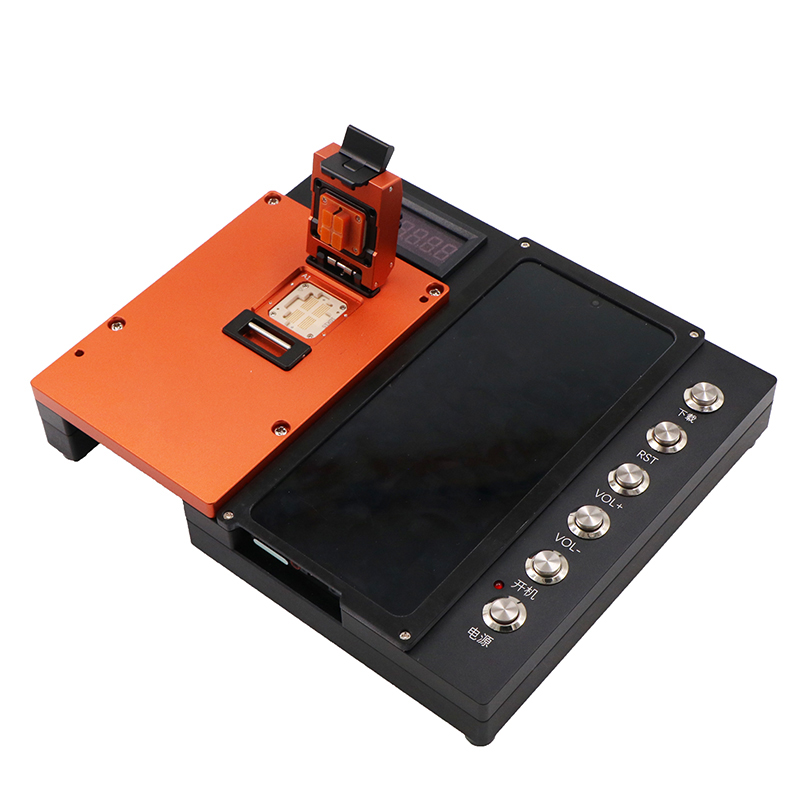

针对细间距（<0.3mm）芯片，采用微米级公差控制的测试座（如鸿怡电子的QFN/BGA测试座），确保接触稳定性。

2. 保障测试稳定性，减少重测率

晶圆测试需在高温（125℃）、低温（-40℃）等极端环境下进行，若测试治具接触不良（如虚接、电阻漂移），会导致重测率飙升，增加测试时间和成本。

数据支撑：普通测试座重测率约15%，而鸿怡电子的防呆定位+锁螺丝固定设计可将重测率降至3%以下。
案例：某AI芯片厂商使用进口测试座时，高低温循环100次后良率从98%降至75%；改用鸿怡电子的耐高温铝合金外壳测试座后，1000次循环后良率仍稳定在95%以上。

实操建议：

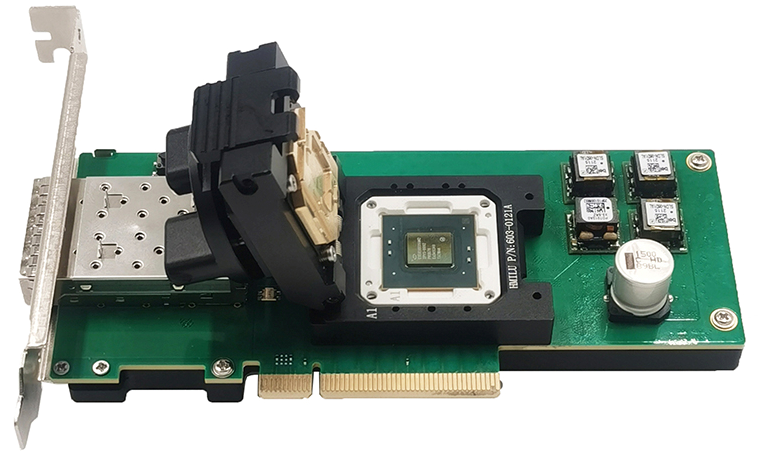

选择采用阳极硬氧铝合金、PEEK等耐高温材质的测试座（如鸿怡电子的LGA测试座），抗氧化性强，使用寿命超10万次。
优先支持智能健康监测的测试治具（如鸿怡电子的数字化测试座），可实时预警探针磨损、接触不良等问题，减少停机时间。

3. 适配多样化封装，降低非标定制成本

随着芯片封装形式多样化（如3D堆叠、TSV、CSP），通用测试座已无法满足需求，非标定制成为主流。但传统定制模式周期长（3-6个月）、成本高（单款超10万元），中小厂商难以承受。

数据支撑：据行业调研，非标测试座占晶圆测试成本的40%以上，而鸿怡电子的机加工定制+开模定制双模式，可将定制周期缩短至2周，成本降低50%。
案例：某物联网芯片厂商需定制一款FPC连接器测试座，传统厂商报价8万元、交付周期6周；鸿怡电子通过模块化设计+机加工快速成型，仅用3周、4万元完成交付，且支持小批量（1件起订）。

实操建议：

选择提供“设计-生产-测试”全流程服务的厂商（如鸿怡电子），避免因设计缺陷导致反复修改。
优先支持一件起订的厂商，降低小批量试产成本（如鸿怡电子的非标测试座支持1件定制）。
