Unity SRP自定义渲染管线学习1.2：初步绘制

绘制物体

绘制物体，包括不透明的物体，透明物体，再加上之前的天空盒
Camera

void DrawVisibleGeometry()
    {


        //我们需要将不透明物体和透明物体分开绘制
        //如果我们直接先绘制所有的物体，然后再绘制天空盒，我们就会看到对于透明的物体，如果其对于相机视线后面没有不透明的物体的话，就会被天空球给遮挡住
        //我们的透明shader没有写入深度缓冲，绘制天空盒时，在这个片元上如果没有不透明的物体写入过深度的话，天空盒的绘制就会直接覆盖掉
        //所以我们的绘制顺序是先不透明物体，再绘制天空盒，最后绘制透明物体
        //先进行不透明物体的绘制
        var sortingSettings = new SortingSettings(camera) //相机的透明排序取决于使用的是正交还是基于距离的排序
        {


            // 不给定排序规则的话，绘制排序是随机混乱的
            // 这个排序是从前往后的，因为对于后面的不透明物体，当检测到其的深度大于缓冲区的深度时，说明被挡住了，可以直接丢弃不绘制
            // 而如果从后往前的话，就会需要不断的覆盖绘制，性能不如从前往后
            criteria = SortingCriteria.CommonOpaque,
        };
        var drawSettings = new DrawingSettings(unlitShaderTagId, sortingSettings);  //DrawingSettings主要用于对物体的渲染顺序和使用哪个Shader Pass
        var filteringSettings = new FilteringSettings(RenderQueueRange.opaque);  //FilteringSettings主要决定哪些物体渲染，哪些不渲染根据LayerMask，RenderQueue，sortingLayer等
        //在Cull中我们得到了cullingResults，因此我们知道了哪些物体是需要绘制的
        context.DrawRenderers(cullingResults, ref drawSettings, ref filteringSettings);
        context.DrawSkybox(camera);  //添加绘制Skybox的命令
        // 再进行透明物体的绘制
        // 这个绘制顺序是从后往前的，与不透明的绘制顺序是相反的
        // 不透明的物体并不写入深度缓冲，因此从前往后并没有性能更优
        // 而且透明物体之间需要进行混合，从后往前才能得到正确的混合
        // 但事实上并不能完全保证正确，因为排序是基于整个物体的位置的，但是对于复杂的大型物体间，可能会有部分穿插，有部分在前，有部分在后，这样子就会得到错误的效果
        sortingSettings.criteria = SortingCriteria.CommonTransparent;
        drawSettings.sortingSettings = sortingSettings;
        filteringSettings.renderQueueRange = RenderQueueRange.transparent;
        context.DrawRenderers(cullingResults, ref drawSettings, ref filteringSettings);
    }


    //使用Unity默认的一些Shader绘制出使用了不支持的Shader的物体
    partial void DrawUnsupportedShaders()  //如果不改成分部方法的定义和实现声明，打包就会出错，因为这部分代码是仅在编辑器下使用的
    {


        if (errorMaterial == null)
        {


            errorMaterial = new Material(Shader.Find("Hidden/InternalErrorShader"));
        }
        //我们将不支持的Shader用Unity默认的设置直接绘制出来
        //没有设置好Shader的属性之前，绘制出来的物体是黑色的
        var drawSettings = new DrawingSettings(legacyShaderTagIds[0], new SortingSettings(camera))
        {


            overrideMaterial = errorMaterial,  //使用内置错误材质来绘制所有不支持的Shader的物体
        }
        ;
        for (int i = 1; i < legacyShaderTagIds.Length; i++)
        {


            drawSettings.SetShaderPassName(i, legacyShaderTagIds[i]);
        }
        var filteringSettings = FilteringSettings.defaultValue;
        context.DrawRenderers(cullingResults, ref drawSettings, ref filteringSettings);
    }

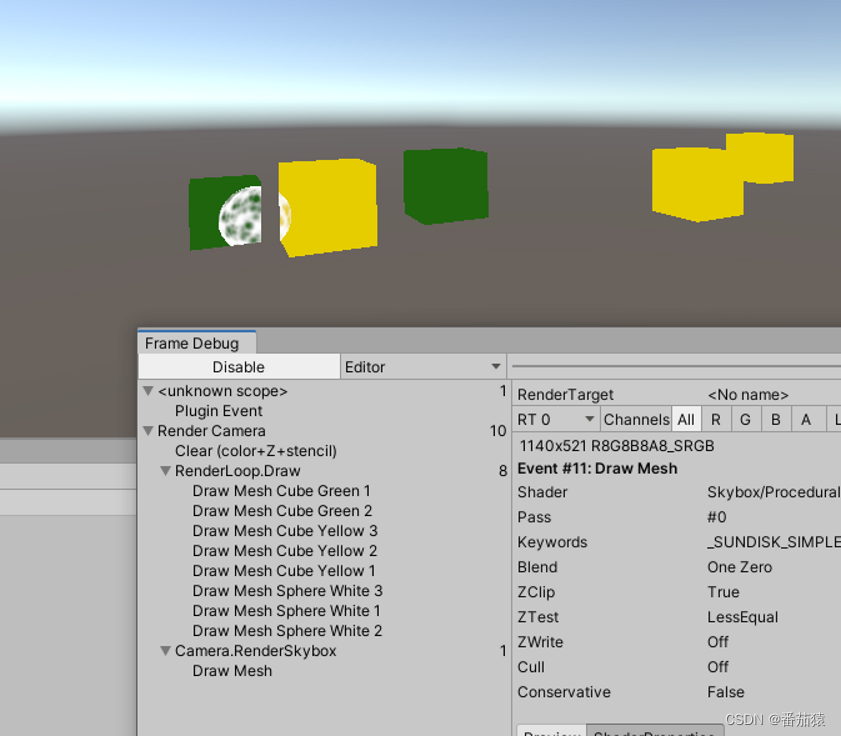

没有对绘制排序前

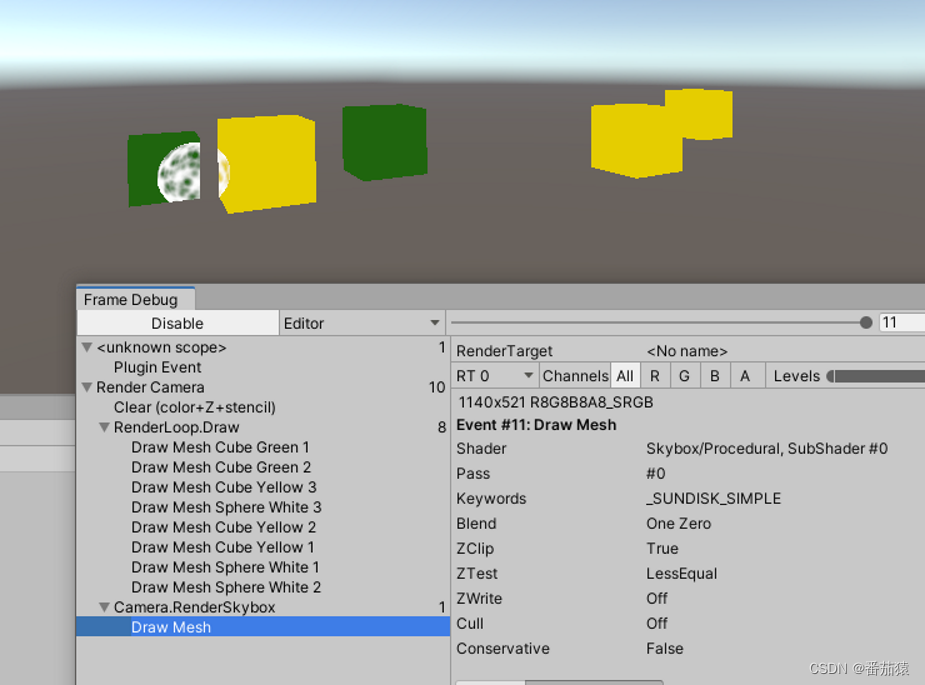

排序后

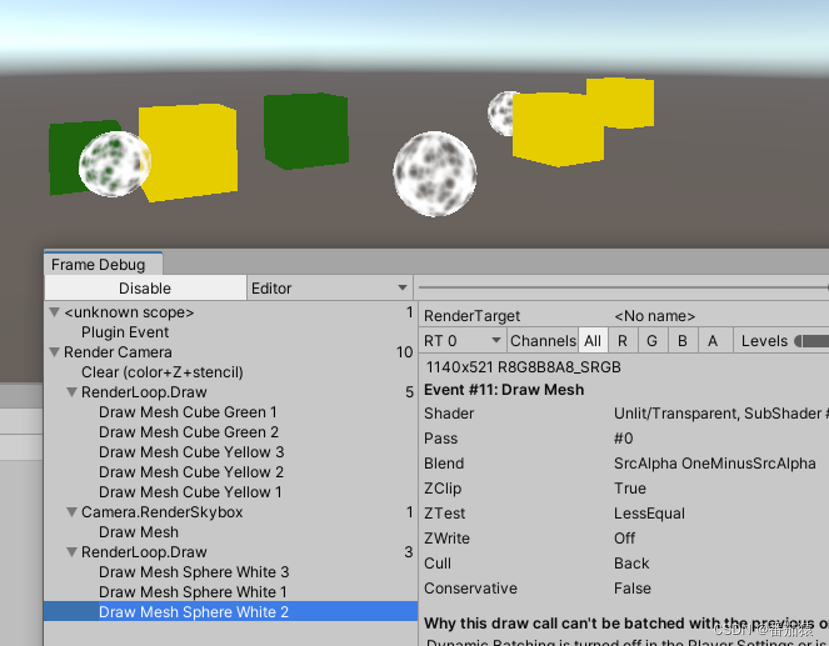

将不透明物体和透明物体分开渲染

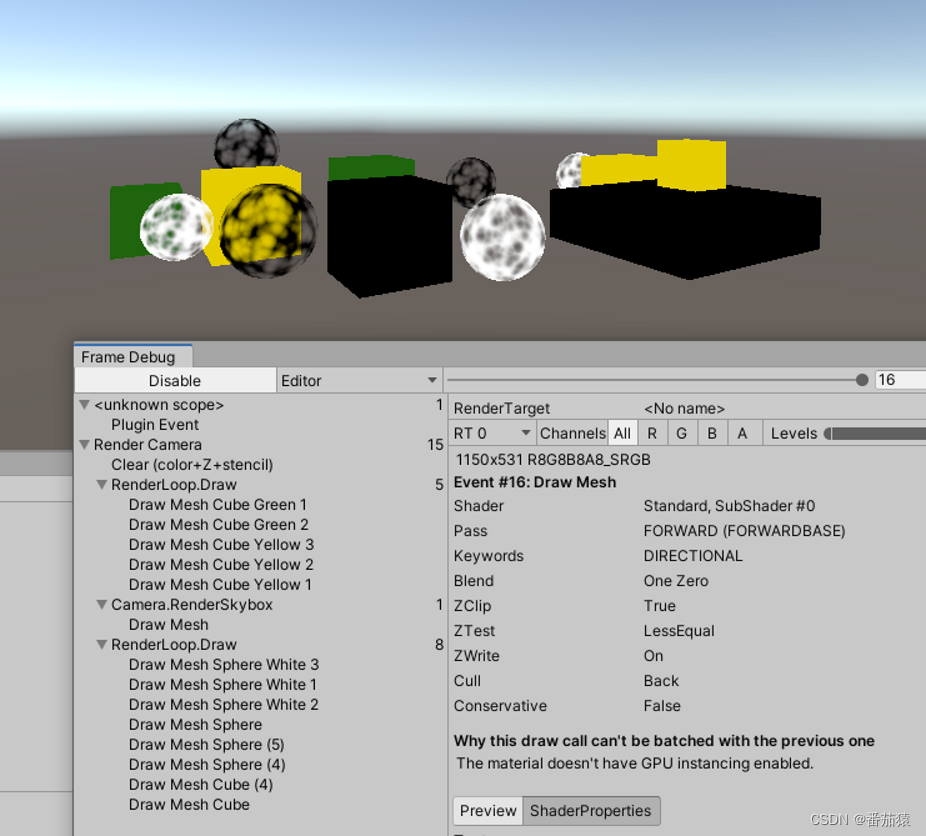

先用默认Shader渲染不支持的Shader

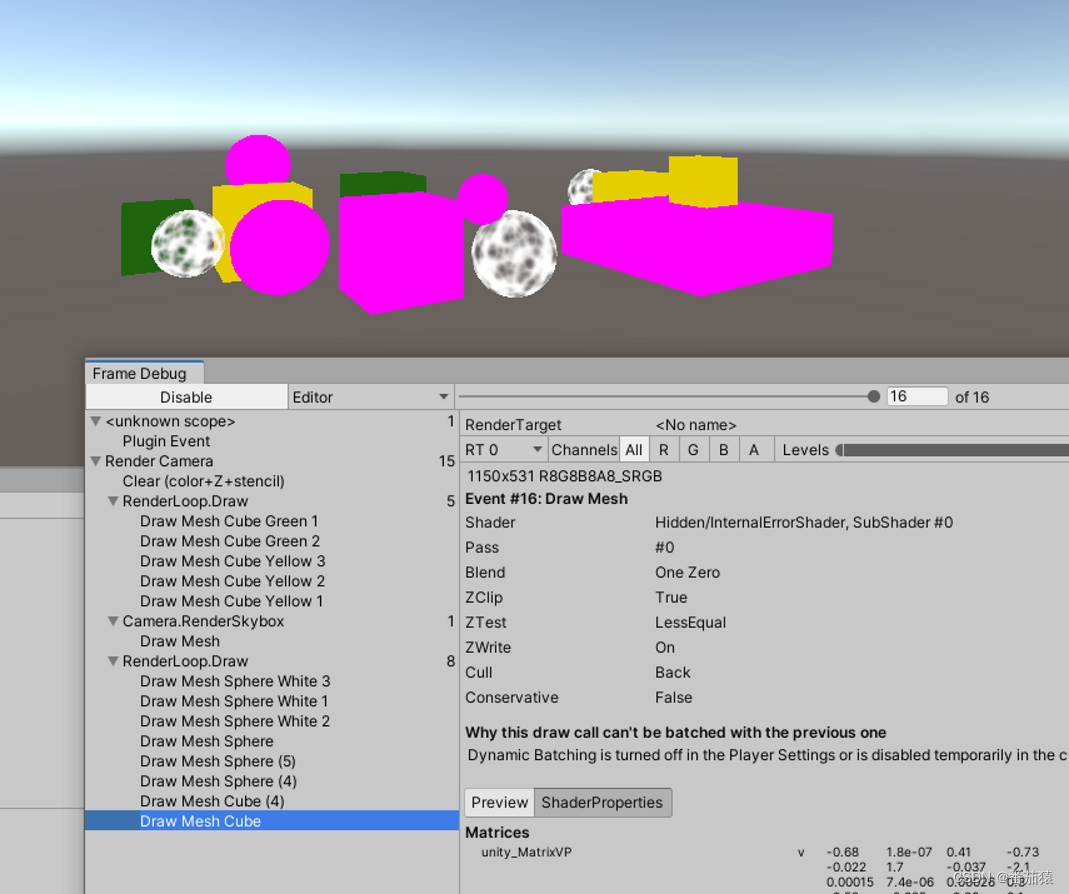

用内置的错误材质在编辑器下绘制

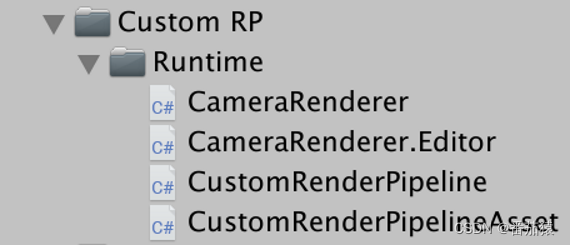

分部代码，让代码更清晰，且可以让Editor代码不会出现打包错误

绘制Gizmos

    partial void DrawGizmos()
    {


        if (Handles.ShouldRenderGizmos())
