FR-4不同组分材料CTE对PCB热膨胀的调控规律

同厚度、同 Tg 规格 FR-4 板材，不同厂家、不同玻纤布型号实测 CTE 往往存在明显偏差，很多工程师困惑参数标称一致，冷热冲击试验结果却差异巨大，核心原因是玻璃纤维布型号、树脂填充比例、填料类型决定板材整体热膨胀水平，玻纤作为低膨胀骨架，环氧树脂作为高膨胀基体，二者配比构成 PCB 整体 CTE 的核心变量。本文逐层拆解树脂、玻纤、铜箔各自膨胀特性，分析主流玻纤布规格对 XY 平面 CTE 的调控逻辑，给出板材选型时甄别热膨胀性能的实操方法。

​纯环氧树脂本身热膨胀系数极高，未填充玻纤的环氧树脂 XY 方向 CTE 可达 60~80ppm/℃，Z 轴膨胀超过 300ppm/℃，无法直接制作 PCB 基板；E 玻璃纤维 CTE 仅约 5.4ppm/℃，膨胀形变极小，在板材内部形成刚性约束骨架，压制树脂受热形变幅度，玻纤占比越高，整体板材 XY 方向 CTE 越低，尺寸稳定性越好。常规 PCB 板材玻纤质量占比约 60%~75%，树脂及填料占 25%~40%，二者混合后通过复合材料混合定律，形成介于玻纤与纯树脂之间的等效 CTE，这也是调控平面膨胀最核心的底层逻辑。

玻纤布编织结构是 XY 向 CTE 分化关键。玻纤布分为平纹、斜纹、缎纹结构，PCB 最常用平纹玻纤，经纬纱线均匀交错排布，X、Y 方向 CTE 相对均衡；斜纹玻纤经纬对称性偏弱，两个方向膨胀差值更大，长条板材排版不当极易单边形变。行业常规玻纤布型号 106、1080、2116、7628 应用最为广泛：7628 粗纱玻纤单束纤维量大，玻纤填充率高，压制板材 XY-CTE 偏低、尺寸稳定性优，多用于厚板、大尺寸电源基板；1080、106 超薄玻纤布树脂含量更高，整体 XY 膨胀系数偏大，多用于超薄板、精细线路高密度板。相同板材厚度下，高树脂含量半固化片 PP 压制后的板材 Z 轴膨胀会同步抬升，设计叠层时不能随意混用不同树脂含量 PP 材料，避免局部膨胀不均产生内应力。

无机填料是改性板材调控 CTE 的重要添加剂。普通 FR-4 树脂无填料，改性板材内部添加二氧化硅、氧化铝等球形无机填料，填料 CTE 趋近于零，填充进环氧树脂间隙可以整体降低树脂体系膨胀量，既可以压低 Tg 以下 Z 轴膨胀，也能平缓 Tg 拐点之后的形变增幅。低 CTE 板材、高速板材、高可靠性汽车板材普遍采用填料改性树脂体系，代价是材料成本上升、钻孔加工磨损加剧，钻头损耗更快，钻孔粗糙度管控难度提升。

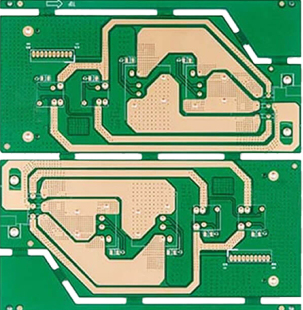

铜箔本身 CTE 约 16~18ppm/℃，和常规 FR-4 XY 膨胀接近，单层铜箔对整体板材形变影响微弱；但大面积整面铺铜、局部厚铜区域，铜箔与树脂膨胀差异累积，会造成板面局部翘曲，布局设计中大铜面需要预留网格铜、填充 dummy 铜平衡整板铜密度，抵消局部膨胀应力差。多层板叠层不对称设计，上下芯板、PP 型号不一致，整体热膨胀受力失衡，回流焊后翘曲变形会急剧加剧。

选型实操判断要点：追求低形变、高尺寸稳定性优先选用 7628 高玻纤含量板材；精细线路细线制程选用 1080、106 超薄玻纤，同时提前确认填料改性方案压制 CTE；长条型单板统一沿玻纤经向排版，缩小 XY 形变差值；叠层设计匹配同型号 PP 与芯板树脂体系，避免树脂含量差异带来层间膨胀应力。很多项目只核对 Tg 参数，忽略玻纤结构与填料体系，导致板材 CTE 先天超标，可靠性测试反复失败，理解各组分 CTE 贡献规律，才能从材料源头精准把控热膨胀性能。
