特斯拉的Dojo超级计算机项目负责人Ganesh离职，由苹果前高管Peter Bannon接任。Dojo是一个专为加速自动驾驶计划设计的深度学习计算集群，由多个单元构成，包括Dojo Core Chip、D1芯片、Tile、System Tray等部分，采用独特的设计和强大的计算能力，旨在提升自动驾驶训练效率。
据彭博社当地时间周五报道，熟知内情的人士表示特斯拉超级计算机“Dojo”项目负责人 Ganesh Venkataramanan 已在上个月离职。
Ganesh 此前负责特斯拉 Dojo 超算项目的时长已达 5 年。在他出走之后，Dojo 项目的负责人由苹果公司的前高管 Peter Bannon 接任。
左边的就是被干掉的印度老哥，右边是新接管的Peter Bannon
这个印度老哥很厉害的，在加入特斯拉之前在芯片行业就很有地位,加入特斯拉之前在AMD干了11年，不是传统那种印度写PPT的PM，或者一问一个不吱声的engineer，这样的大拿都被干掉了，可见Dojo并没有达到马斯克的预期
不八卦了，我们今天来扒一扒Dojo的底裤
老实说，我其实第一次看到Dojo就挺喜欢,很帅气，很有设计感...
什么是Dojo，其实它是由多个单位一层一层搭建起来的，有点像乐高，每一层也都叫Dojo，我们先看宏观层面

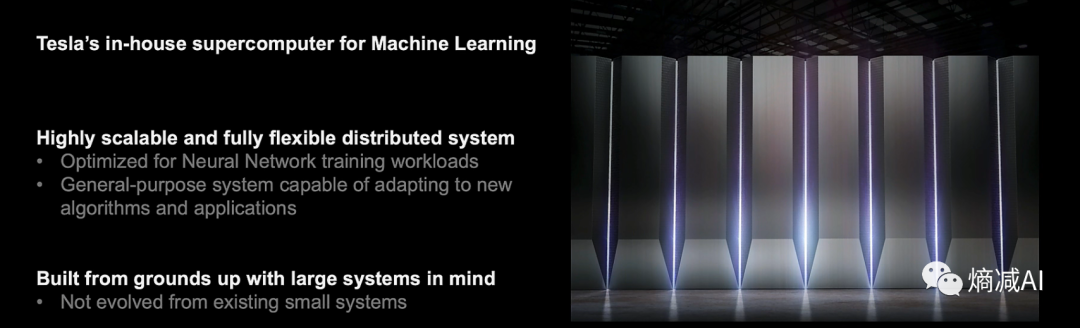

宏观层面你可以理解为Dojo就是Tesla为了加速自己自动驾驶计划，而设计的用于自己做深度学习的计算集群（主要是训练，他没做Grok之前也不需要线上推理啊
）
Dojo整个集群呢是由以下4部分以叠罗汉的形式组成的，这个是之前的Dojo2的宣传片，可惜Dojo2还没出，Dojo老哥却先被马斯克干退网了，收拾行李回家了...
-
自上而下依次是实际运算的chips 又叫Dojo core chip(D1或D2)
-
然后多个Dojo core chip会封装成一个Tile，一般是25个
-
然后6个tile会组成一个基本的training 单元(system tray)
-
每个单元下面挂着Dip和Dnic，这两个东西都带PCIE插槽提供HBM还有对外链接的链路
把我上面说的这些组合起来，就形成了一个机器，每两台机器就组合成中间的那个rack

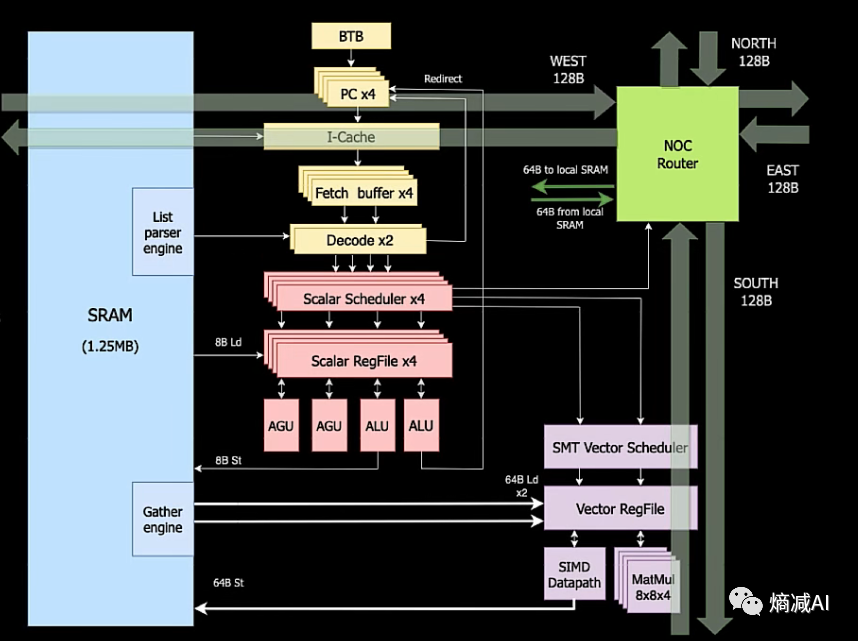

概念1 Dojo Core：
它不太等同于我们传统意义上理解的cpu或者gpu的core，它的一个core你可以简单的理解为一个计算机，像图里展示的，scalar常量计算单元，vector向量计算单元，它啥都有，也不是共享内存的，同时有自己的io系统，所以你把它理解为一个独立的小型计算机，是没毛病的
左边蓝色部分的SRAM也和别的SRAM用法不一样，你们常见的一般SRAM都在片内当cache用，但是这个SRAM就是这个小型计算机的主存了
最后值得说的一点是这个SRAM读能力是400GB/s，写是270，这个也完美符合深度学习训练的要求，load多，存写CKPT的整体占用时间还是少

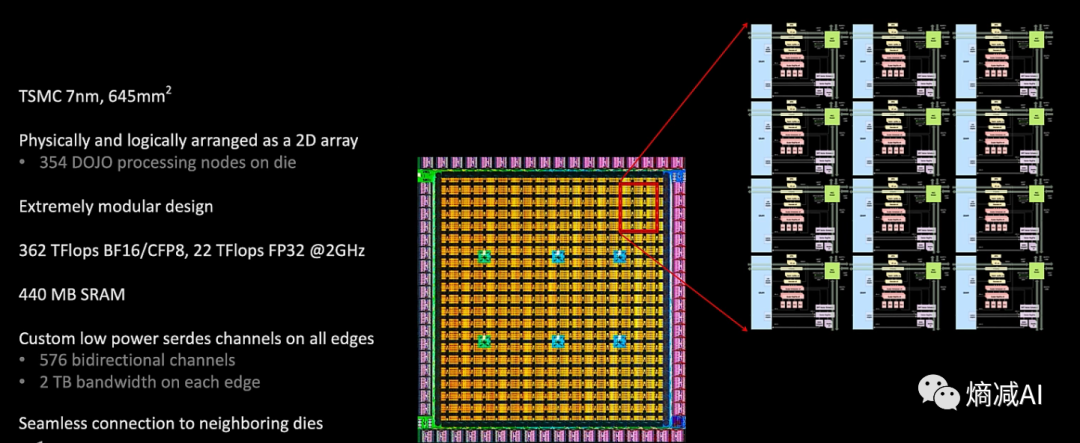

第二个概念 D1：
我们来看一下D1 的实力,D2还没露面(再次挽尊印度老哥)
几个值得看的信息：
-
台积电7nm，D1就是把我刚才讲的Dojo core 354个给封装到一块chip上，差不多手指甲大小吧，500亿晶体管，TDP400W，它供电也和别的传统的供电方式不一样(后边讲）
-
362的TFLOPS的BF16和CFP8(这个算力单位不常用，我后面讲)，比A100还多一点，有读者会问，你上次说google TPU5P 400多 也和A100差不多，这个才300多怎么也和A100差不多，因为A100是312，上面就是H100的900了，没和TPU5p对标的，所以就只能和A100差不多
, 我肯定公平啊，我后面写微软的Maia那个也400多，我也写和A100差不多（你们可以看我是不是公正...）
第三个概念 Tile：

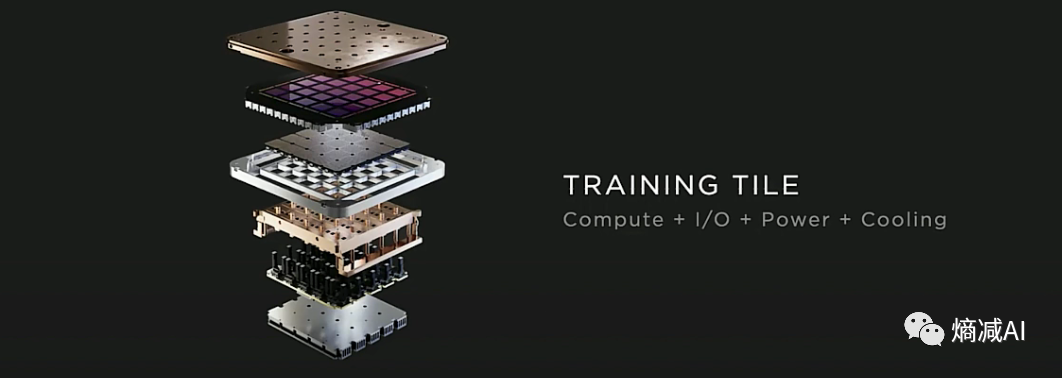

台积电给它做的SoW方案的晶圆升级，每个Tile有25个D1被封装到这个Tile上，某种程度上可以理解为，Tile其实才是对外服务的最小单元，一个Tile包含io，计算，供电和液冷模块，功率15kw，刚才我说供电方式特别，也就是这，那个倒数第二层黑色的模块就是Tile的供电模块，他不是对整个机器来讲，而是对Tile来计算最小供电单位

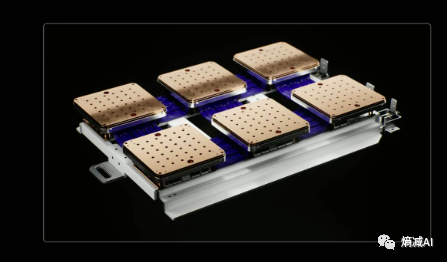

第四个概念 Dojo syetem tray：

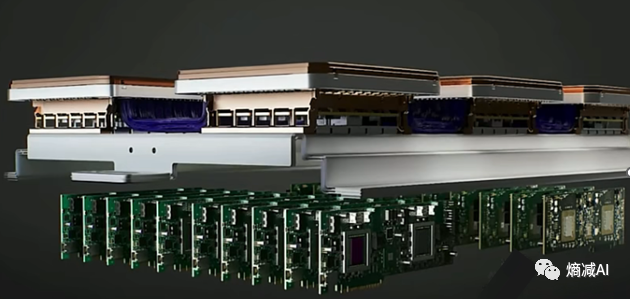

把这个概念理解成主机就可以了，下面紫色的就是高速通信链路，把6个Tile封装在这个system tray上面，一个system tray以BF16来计算可以达到54PFLOPS（看好了，是P不是T
），13.4TB/s的双向带宽，100KW，整体看起来还是非常能打的

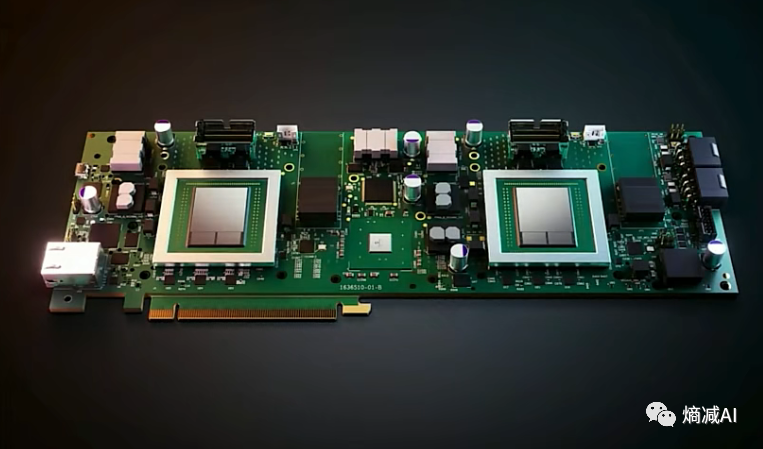

第5个概念 接口处理器 DIP：
Cpu和Training Tile通信的桥梁，HBM也挂在这，每个DIP接口处理器可以提供32GB的HBM（2条），通过利用TTP（telsa trasport protoal)来通信，这个和Nvlink上面跑的是一样的玩法，都是私有的通信协议，能达到900TB/s的能力（人家两年前就NVlink5级别了，NV今年才发还觉得自己很厉害
）；同时也具备50G以太口的能力，和一个32G的PCIE Gen4接口能力
第6个概念 Z-plane+TTPOE
Zplane就是上面的真正的训练单元（一堆Tile），也就是system tray，它们与外界的接口就是通过DIP来通信的，同时也是通过DIP，拿到了HBM的使用权
每个Tile可以连5个DIP，也就是对外有4.5TB/s的吞吐，同时支持160G的HBM能力（真的让人羡慕）

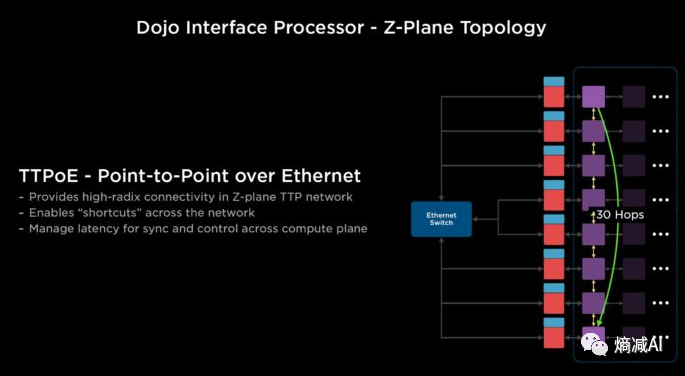

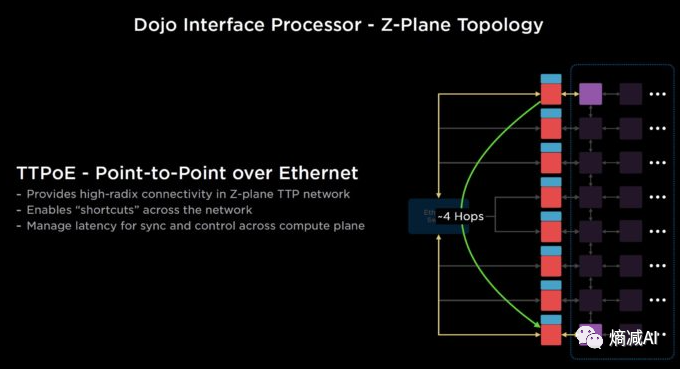

TTPOE的说明可见下图，也是私有协议，说白了，你可以把TTPOE当成Tesla自己的RoCE通信形式，因为走的也是RDMA

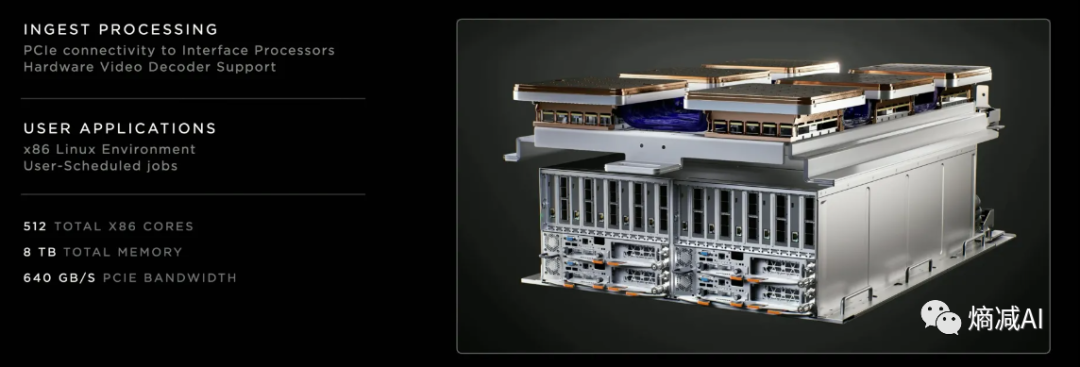

主机最终长这样：
512个X86内核，8T内存，640G的PCIE带宽，下面是和外界通信的，load数据，预处理，存读ckpt啥的，反正用于串行任务的就跑下面，上面是真正干训练活儿的Tile群
第7个概念 Cabinet和ExaPod：

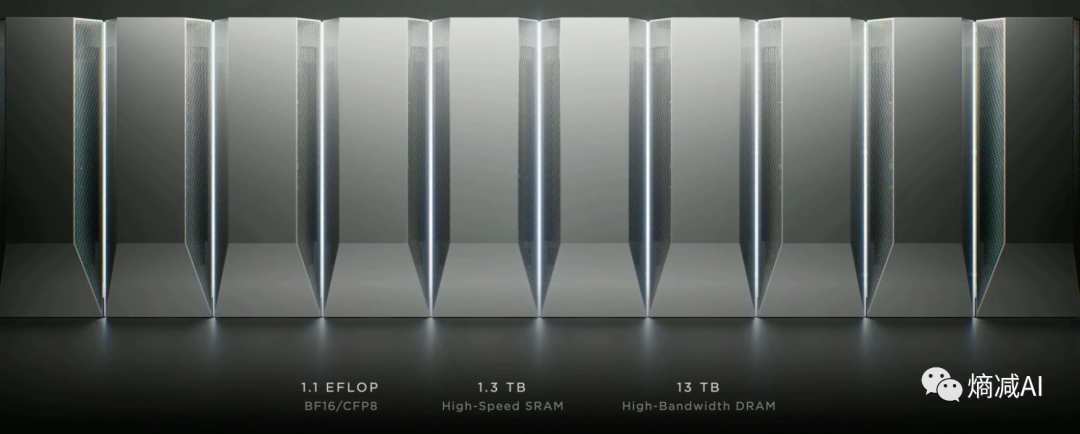

就是2台机器组成一个Cobinet（Rack），多个Cobinet组成ExaPod，对外服务的大集群，集群能力达到1.1EB的Flops，1.3TB的SRAM，14TB的HBM
今天主要给大家介绍Dojo的概念，后面讲一下它的特性
本节完
