【原创】k8s源码分析-----kubectl（3）主要框架

1、整体流程

我们先整体的流程走一遍，不用太过于关心看不看的懂，先有个整体的流程概念，后续再一步一步分析

1.1 main

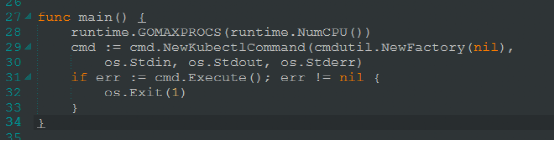

先从main开始

代码在k8s.io\kubernetes\cmd\kubectl\kubectl.go

其中的Factory我们已经分析过了，可以看（【原创】k8s源码分析-----kubectl（2）Factory）

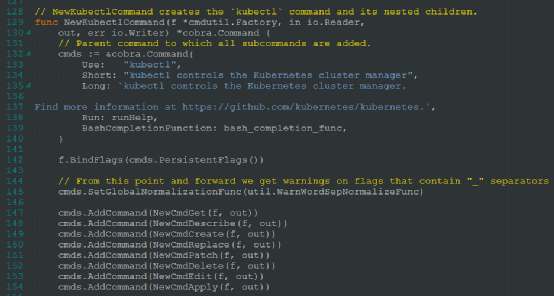

1.2 kubectlcommand

接着我们继续往下看

代码在k8s.io\kubernetes\pkg\kubectl\cmd\cmd.go

这里采用了第三方库github.com/spf13/cobra，如果不了解的可以看下用法介绍https://github.com/spf13/cobra

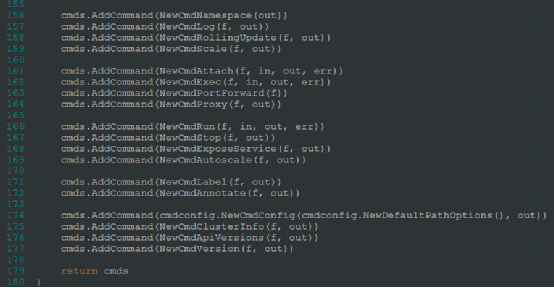

在一级cmd下，添加了很多的二级cmd，如NewCmdCreate，NewCmdGet，NewCmdDelete等



1.3 cmdCreate

这里我们就以NewCmdCreate为例，继续跟踪



代码在Z:\work\mywork\trunk\src\k8s.io\kubernetes\pkg\kubectl\cmd\create.go

上面先是从Factory里获取一系列参数，然后通过NewBuilder的一系列动作，获取到了Result

接着调用了Result的visit函数，并传入了回调函数



1.4 小结

1、利用第三方库github.com/spf13/cobra构建多级command

2、利用Factory对参数识别，并做一些处理

3、利用builder进行构建visitors

4、对builder构建的visitors，进行处理



整体上来看，流程还是很清晰的。主要部分有Factory，已经有讲解过了。再接着就是builder，这里的builder利用的是一个visitor设计模式，builder负责visitors的构建，然后在主command中，对visitors进行相关处理。

2、visitor

既然说builder是一个visitor模型

那么就先从visitor入手

代码在k8s.io\kubernetes\pkg\kubectl\resource\visitor.go

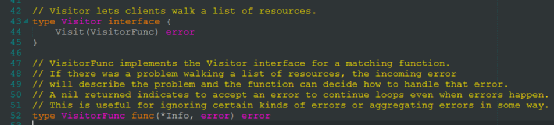

上面是visitor接口

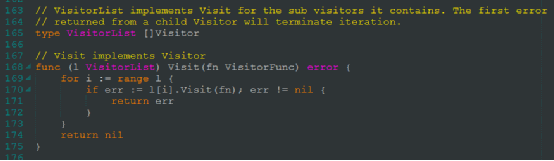

上面是visitorlist，也属于visitor类型



那么一共有多少类型的visitor呢

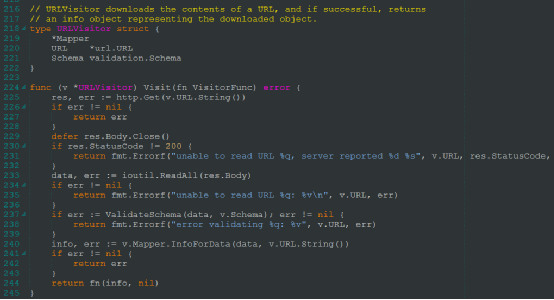

2.1、URLVisitor

从上图代码来看很简单，利用http get获取信息，然后构建info，然后继续command中的回调

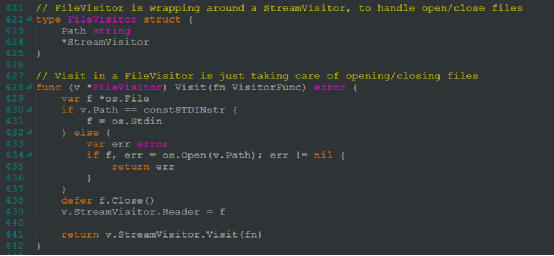

2.2、FileVisitor

filevisitor其实是对streamvisitor的一层封装

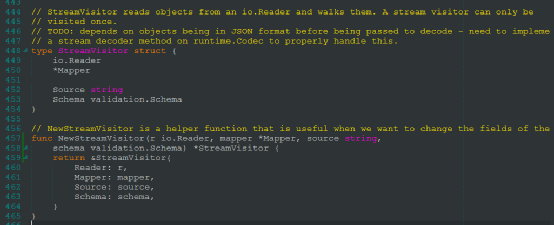

2.3、streamvisitor

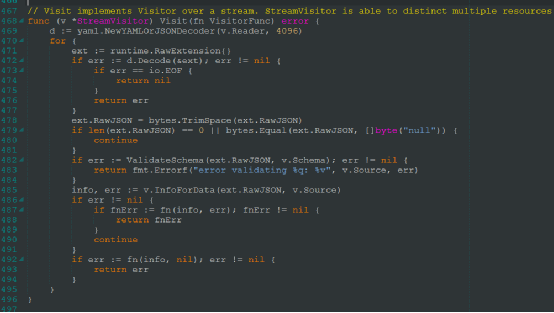

从上图的代码来看，首先读取流，然后进行解码，最后构建info

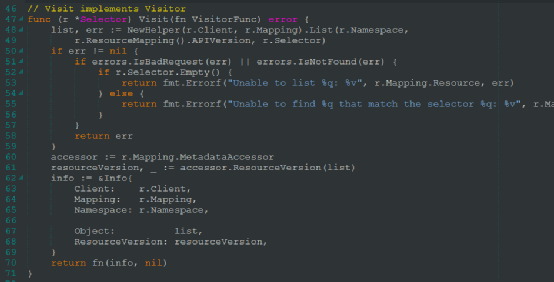

2.4、selector visitor

2.5、info visitor



infovisitor是最直接的visitor，上面所讲解的大部分visitor，最后都要转换成info

3、 build visitors

visitor介绍完了，那我们开始介绍builder，visitor是怎么构建的

代码在k8s.io\kubernetes\pkg\kubectl\resource\builder.go

我们先将流程反过来看

Do一般是command中最后执行builder的动作，其功能就是返回visitors

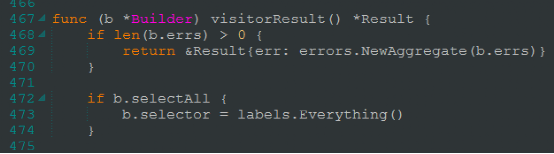

其中调用了visitorResult



那么我们进去看看

接下来就是构建

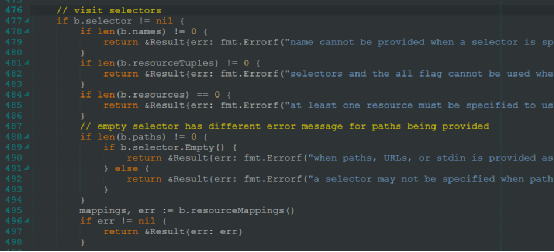

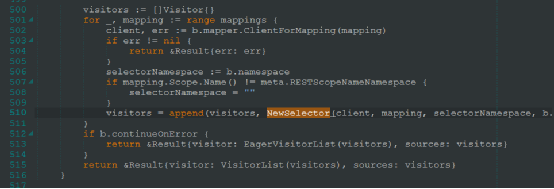

3.1、根据 selectors来构建visitors

根据提供的selector来构建selector visitors

上面是一些参数的检查

最后构建了NewSelector

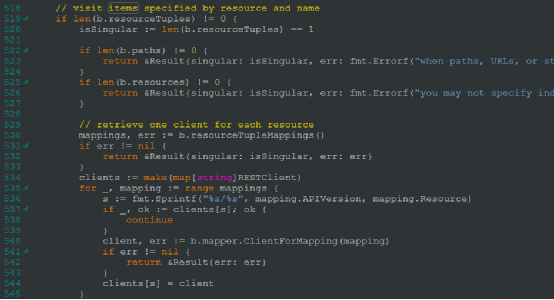

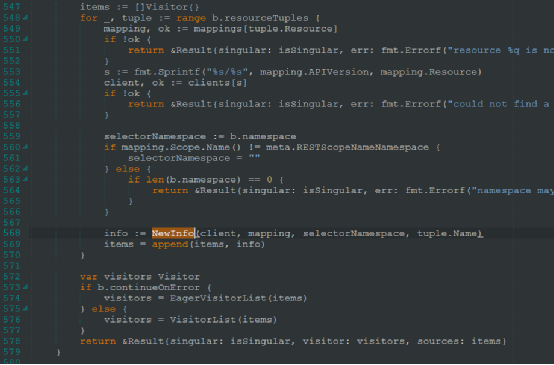

3.2、根据resource and name构建visitors

直接根据resource类型和name来构建info visitors

上面参数的检查和构建，其中最重要的是直接构建了RESTClient

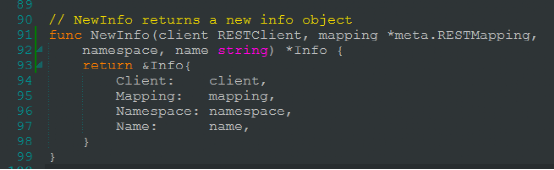

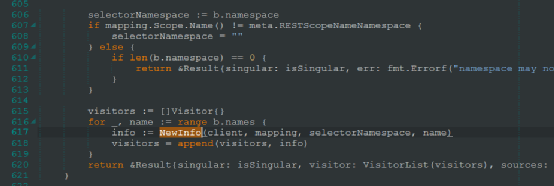

根据信息，直接构建了NewInfo

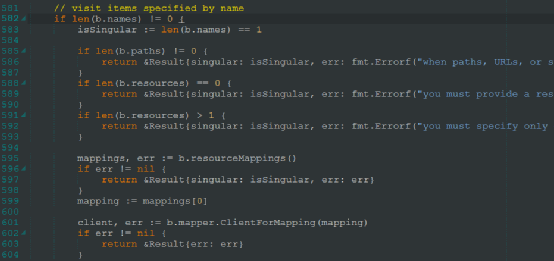

3.3、根据name构建visitors

也是直接构建了NewInfo

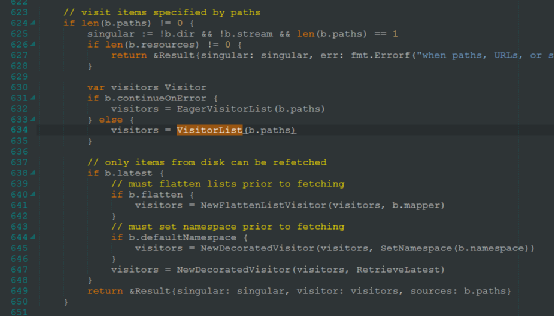

3.4、根据path构建visitors

path比较复杂



4、builder 输入

上面看了builder 构建visitors，那么这里看下builder提供哪些接口用于输入

1、path

       func (b *Builder) Path(paths ...string) *Builder {

2、selector

       func (b *Builder) SelectorParam(s string) *Builder {

       func (b *Builder) Selector(selector labels.Selector) *Builder {

       func (b *Builder) SelectAllParam(selectAll bool) *Builder

3、namespace

       func (b *Builder) NamespaceParam(namespace string) *Builder {

       func (b *Builder) DefaultNamespace() *Builder {

       func (b *Builder) AllNamespaces(allNamespace bool) *Builder {

4、resource

       func (b *Builder) ResourceNames(resource string, names ...string) *Builder {

       func (b *Builder) ResourceTypes(types ...string) *Builder {

       func (b *Builder) ResourceTypeOrNameArgs(allowEmptySelector bool, args ...string)        *Builder

5、url

       func (b *Builder) URL(urls ...*url.URL) *Builder {

6、stream

       func (b *Builder) Stream(r io.Reader, name string) *Builder {

7、stdin

       func (b *Builder) Stdin() *Builder {

以上是一些主要的提供的构建接口



5、Info visitor工作

大部分的visitors最终都会转换成info visitor来进行最后的工作流程

那么这里详细讲解下

代码在k8s.io\kubernetes\pkg\kubectl\resource\visitor.go

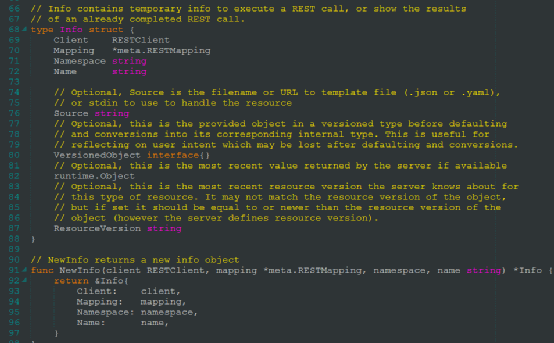

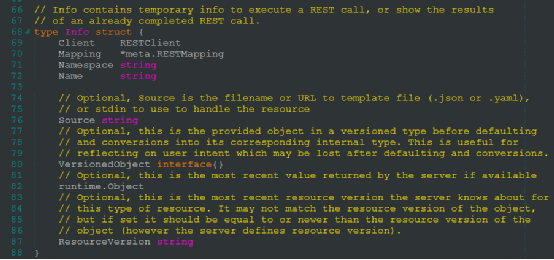

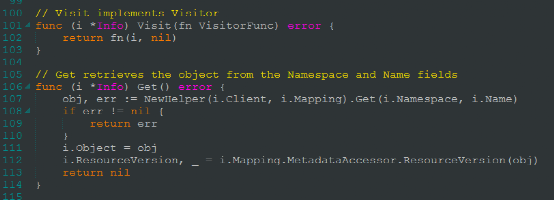

结构体

构建结构体

我们看到其中最重要的参数是client RESTClient

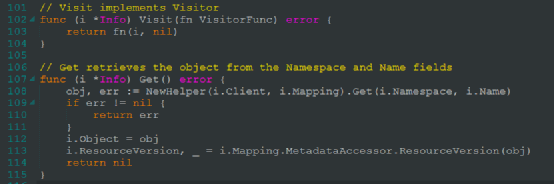

我们看看Get中，调用了NewHelper

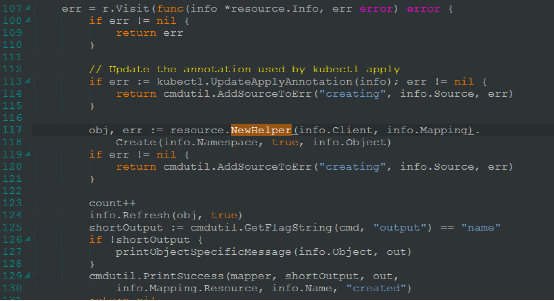

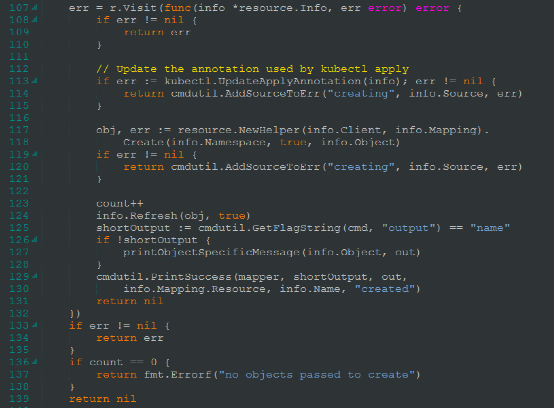

我们再看看Create command中传入visitors的回调函数

代码在k8s.io\kubernetes\pkg\kubectl\cmd\create.go

func RunCreate(f *cmdutil.Factory, cmd *cobra.Command,out io.Writer, options *CreateOptions) error {

也都是调用了NewHelper

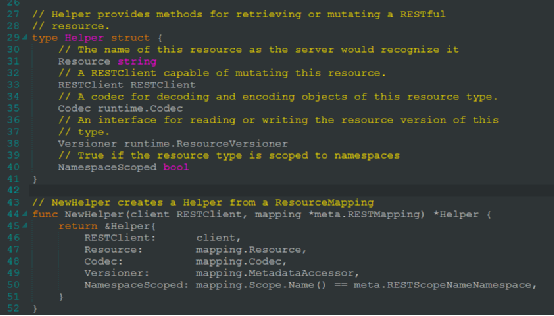

5.1 Helper

我们再继续看看helper

代码在k8s.io\kubernetes\pkg\kubectl\resource\helper.go

其提供的接口有

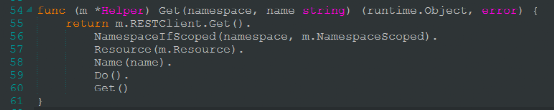

我们以简单的Get为例

其实就是调用了RESTClient的操作



5.2 RESTClient

看下RESTClient的具体情况

代码在k8s.io\kubernetes\pkg\kubectl\resource\interfaces.go

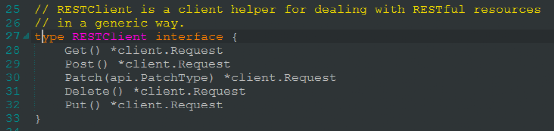

这里的RESTClient是一个interface

我们接着来看这个RESTClient是怎么构建的

代码在k8s.io\kubernetes\pkg\kubectl\cmd\create.go

Factory通过f.Object()向builder提供了mapper和typer

另外提供了一个函数f.ClientMapperForCommand()

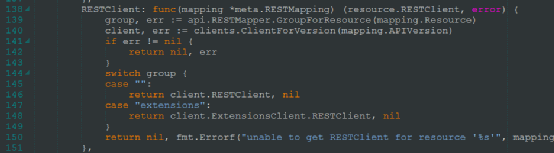

我们看看这个函数

代码在k8s.io\kubernetes\pkg\kubectl\cmd\util\factory.go

 在Factory的分析文章中，我们有分析过这个

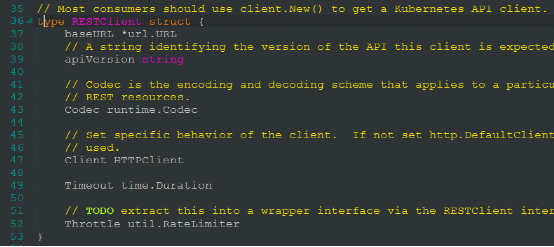

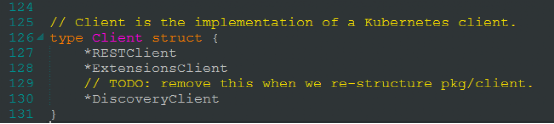

最终RESTClient就是client下的Client

代码在k8s.io\kubernetes\pkg\client\unversioned\client.go



6、小结

kubectl整体设计也是非常的清晰，只要搞清楚了其中各个模块的功能职责，代码流程还是很容易跟踪的。
