【BIOS中断】磁盘与 INT 13H

INT 13h 是 x86 PC 架构中 BIOS 提供的磁盘服务中断，用于在实模式下对软盘、硬盘等存储设备进行底层读写操作。它是操作系统引导程序（如 MBR、bootloader）访问磁盘的唯一标准接口。

一、基本概念

（一）int 13H

• 中断号：0x13（十进制 19）
• 调用方式：int 0x13
• 运行环境：实模式（Real Mode）
• 支持设备：软盘（Floppy）、硬盘（HDD）、早期 USB 存储（需 BIOS 支持）
• 寻址方式：
  • 传统 CHS（柱面-磁头-扇区）：最大 ～8.4 GB
  • 扩展 LBA（逻辑块地址）：通过 INT 13h Extensions（AH=42h）支持大容量磁盘

💡 BIOS 将 INT 13h 的中断向量（地址）存放在内存 0x0000:0x004C 处。

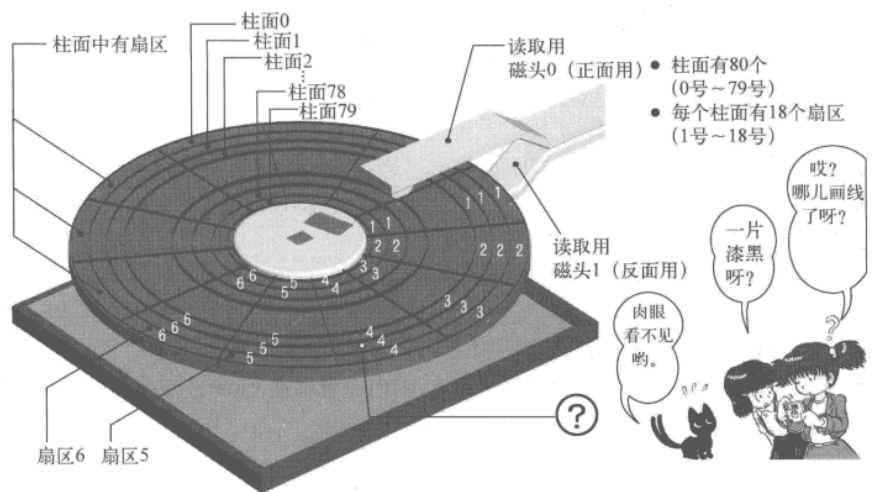

（二）磁盘结构

（三）磁盘布局

磁盘的布局（Disk Layout）是指存储设备（如硬盘、SSD、软盘）上数据的物理或逻辑组织方式。不同层级（硬件、BIOS、操作系统）对磁盘布局的理解不同。以下是 x86 PC 启动过程中的关键结构。

1. 物理/传统布局（CHS 模型）

早期硬盘使用 CHS（Cylinder-Head-Sector） 模型：

• 柱面（Cylinder）：所有盘片上相同半径的磁道集合
• 磁头（Head）：每个盘面对应一个读写磁头
• 扇区（Sector）：每个磁道被划分为多个扇区（通常 512 字节/扇区）

⚠️ 现代磁盘已不使用 CHS，但 BIOS 和 MBR 仍模拟此模型以保持兼容。

2. 逻辑布局（LBA 模型）

现代磁盘使用 LBA（Logical Block Addressing）：

• 扇区编号从 0 开始连续编号
• LBA 0 = 第一个扇区
• LBA 1 = 第二个扇区
• ...
• 总容量 = (LBA 最大值 + 1) × 512 字节

✅ LBA 是操作系统和现代 BIOS 使用的标准。

二、PC 磁盘关键布局（启动相关）

（一）主引导记录（MBR）— LBA 0

💡 MBR 总共 512 字节，是磁盘的第一个扇区。

分区表项结构（16 字节）：

✅ 现代系统只使用“起始 LBA”字段，忽略 CHS。

（二）分区布局（以主分区为例）

假设一个硬盘有 1 个主分区：

💡 N = 分区起始 LBA（来自 MBR 分区表）

（三）典型文件系统布局（以 FAT32 为例）

在分区内部（从 PBR 开始）：

（四）Linux ext2/ext3/ext4 布局

💡 ext 系列使用 块（Block） 而非扇区（通常 1K～4K/块）。

（五）启动过程中的磁盘访问流程

1. BIOS 将 MBR（LBA 0） 加载到内存 0x7C00
2. MBR 代码：
   • 扫描分区表，找到活动分区（状态=0x80）
   • 用 INT 13h 读取该分区的 PBR（LBA = 分区起始 LBA） 到 0x7E00
3. PBR 代码：
   • 解析 BPB，定位 FAT 表/根目录
   • 读取 第二阶段 bootloader（如 GRUB 的 core.img 或 DOS 的 IO.SYS）
4. 第二阶段：
   • 加载内核（如 vmlinuz、KERNEL.SYS）

三、通用寄存器约定

AH功能编码

驱动器号（DL）编码

⚠️ 重要：当 BIOS 加载 MBR 时，会将启动驱动器号放入 DL，你的代码应直接使用它！

四、基础功能

（一）复位磁盘系统（AH = 00h）

mov ah, 0x00
mov dl, 0x80    ; 硬盘0
int 0x13
; CF=0: 成功；CF=1: 失败（AH=错误码）

• 重置控制器，清除错误状态
• 建议在读写前调用（提高兼容性）

（二）读取扇区（AH = 02h）✅ 最常用！

mov ah, 0x02    ; 读扇区
mov al, 1       ; 读 1 个扇区
mov ch, 0       ; 柱面低8位
mov cl, 2       ; 扇区号（1-63），位7-6为柱面高2位
mov dh, 0       ; 磁头号
mov dl, 0x80    ; 驱动器（硬盘0）
mov bx, 0x7E00  ; ES:BX = 目标缓冲区
int 0x13
jc error        ; CF=1 表示错误

🔢CHS 地址说明：

• 扇区号从 1 开始（不是 0！）
• CL 的位结构：text

CL = [C9 C8 | S5 S4 S3 S2 S1 S0]
      柱面高2位     扇区号（1-63）

🔄 LBA → CHS 转换（假设 255 磁头/63 扇区）：

sector = (LBA % 63) + 1;
head   = (LBA / 63) % 255;
cyl    = (LBA / 63) / 255;
// CL = (cyl >> 2) | sector;
// CH = cyl & 0xFF;

（三）写入扇区（AH = 03h）

mov ah, 0x03    ; 写扇区
mov al, 1       ; 写 1 个扇区
; ... 其他参数同读 ...
mov bx, buffer  ; ES:BX = 源数据
int 0x13

⚠️ 注意：很多 BIOS 禁止在 MBR 中写硬盘（安全限制）！

（四）获取驱动器参数（AH = 08h）

mov ah, 0x08
mov dl, 0x80    ; 查询硬盘0
int 0x13
; 返回：
; AL = 最后一个有效磁头号（0-based）
; CH = 最大柱面低8位
; CL = [C9 C8 | max_sector]
; DH = 最大磁头号（同 AL）
; DL = 驱动器数量（bit7=1表示硬盘）

• 用于动态探测磁盘几何结构

（五）检测驱动器就绪（AH = 15h）

mov ah, 0x15
mov dl, 0x80
int 0x13
; 返回：
; AH = 状态
;   00h: 不支持
;   01h: 无介质
;   02h: 可移动盘，有介质
;   03h: 固定盘（硬盘）
; CX:DX = 扇区总数（仅当 AH=03h 时有效）

• 可用于判断是否为硬盘

五、扩展功能

传统 CHS 无法访问 >8.4GB 磁盘。扩展 INT 13h（由 Enhanced Disk Drive Specification 定义）使用 LBA 寻址。

（一）读取扇区（AH = 42h）

1. 定义磁盘地址包（Disk Address Packet, DAP）

struct DAP {
    uint8_t  size;        // = 0x10 (16 字节)
    uint8_t  reserved;    // = 0
    uint16_t count;       // 要读取的扇区数
    uint16_t offset;      // 目标缓冲区偏移（ES:offset）
    uint16_t segment;     // 目标缓冲区段地址
    uint64_t lba;         // 起始 LBA（64 位）
};

2. 使用示例

; 定义 DAP（在数据段）
dap:
    db 0x10             ; size
    db 0                ; reserved
    dw 1                ; 读 1 个扇区
    dw 0x7E00           ; offset
    dw 0x0000           ; segment
    dq 1                ; LBA = 1

; 调用扩展读
mov ah, 0x42
mov dl, 0x80            ; 驱动器
mov si, dap             ; DS:SI -> DAP
int 0x13
jc error

（二） 检测扩展支持

mov ah, 0x41
mov bx, 0x55AA          ; magic
mov dl, 0x80
int 0x13
; 如果 CF=0 且 BX=0xAA55，则支持扩展

✅ 优势：支持 64 位 LBA，可访问超大磁盘（理论上 2^64 扇区）
