在使用Altium Designer设计PCB并进行加工时，发现大部分丝印丢失，主要为元器件外框丝印。问题源于overlay中的keepout线，尽管封装中并未启用keepout选项。通过板厂确认和自身排查，发现在PCB设计中丝印存在异常。为解决问题，尝试在不重新设计PCB的情况下，选择track和topoverlay进行修改。
加工一批PCB出现大部分丝印丢失，回来测试发现大部分丝印丢失
背景：
使用同一个altium designer的库，将设计好的原理图文件交由PCB工程师进行设计，设计完成后提交PCB文件给到我这边，由于比较偷懒，使用altium designer设计的pcb都不会进行gerber文件转化，所以直接交给板厂设计，实际拿到板子发现问题不对，大部分丝印丢失，主要是元器件的外框丝印
于是和板厂确认，板厂确认我给到的pcb文件里面就没有丝印，通过板厂排查，发现我的overlay里面有keepout的线！！！！
排查过程：
1、检查库内封装，封装上并没有问题，里面确实有keepout的选项可以选，但是我并没有打钩

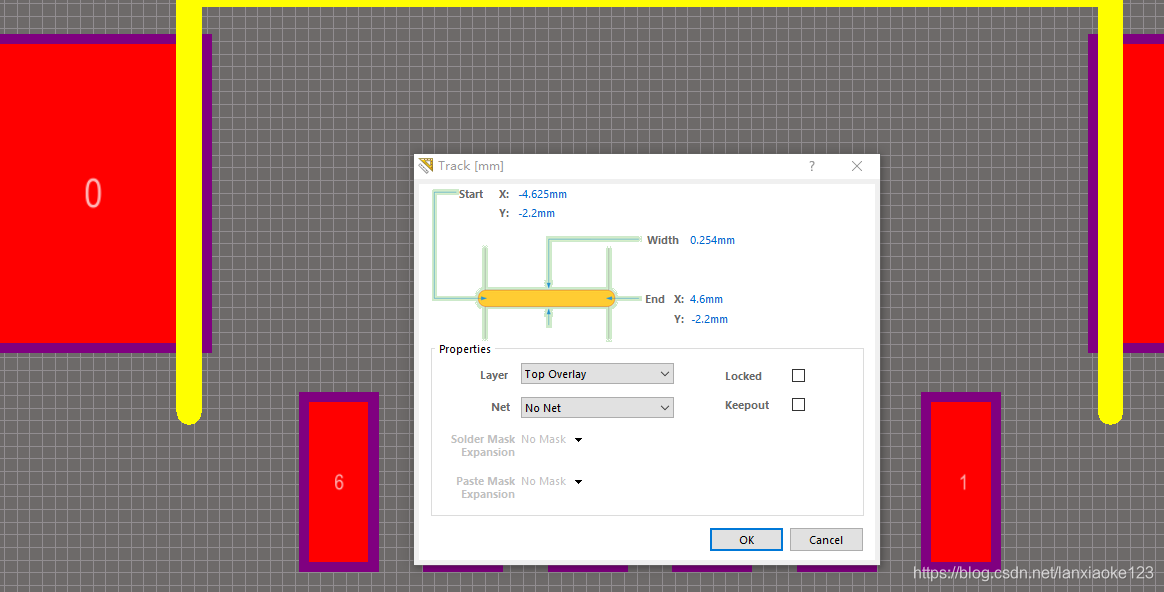

2、查看altium上面的PCB设计，选中一个器件的丝印进行分析，果然出现了问题</
