本文详细介绍了ADC模块的配置过程，包括8路48个AD通道的使用，以及如何通过配置结构体来实现对不同组（如组2扫描模式、组3顺序模式）的初始化设置。还涉及了通道的选择与配置，并解释了请求源模式的选择及其工作原理。
ADC共有8路48个AD通道，36路专用通道与12路复用通道
P4027页包含ADC的组初始化和他的ad通道在哪个组中
第一行定义的是adc模块的寄存器，第三行定义的是adc通道的寄存器，第四行是adc组的寄存器，第二行定义的是通道的配置结构体
第一行定义了一个adc的配置结构体，第二行将默认的配置写入结构体，第三行将配置好的结构体参数写入adc寄存器。
下面对两个组进行初始化配置展示

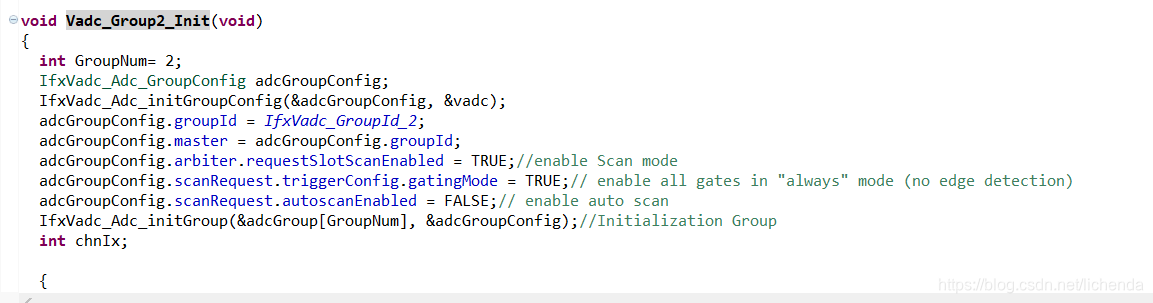

组2扫描请求源
第二行定义了一个组配置的结构体，第三行将默认的配置参数导入此结构体，第四行为adc选择组通道（2个全局组与8个独立组）2个全局组可以用于其他模块，例如DSADC），第五行不知道设置的什么？？？？
第六行选择ad的模式为扫描模式（总共三种模式，顺序请求源，扫描请求源，后台请求源），第7行的scanRequest是配置ADC触发转换方式，最后将配置完的参数导入组相关的寄存器。

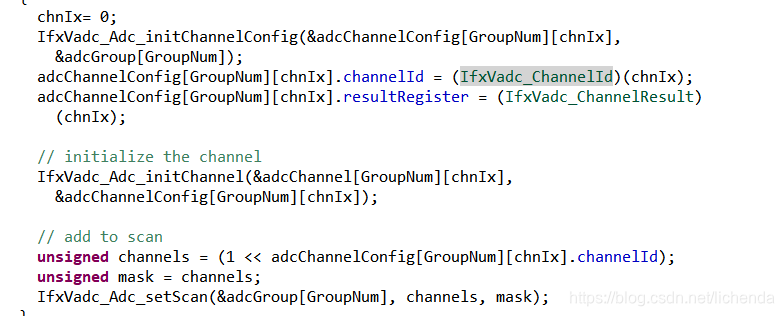

第一行是选择通道很明显，第二行是配置通道结构体，第五行是将配置好的通道参数导入寄存器。最后三行不是很懂？？？？？？？？？（注释显示是将这个通道设置为扫描模式），将选中的通道号加入扫描模式中去最后三行<
