从本文开始，我将正式使用 Skia 库绘图。

本章先介绍了如何使用本系列文章的源码库（以后所有章节的源码都是按照这个方式使用的）。随后介绍了如何在一个图像文件文件中绘制一个简单的矩形。

由于是第一次使用 Skia 库绘图，所以本节介绍会详细一些，希望大家能顺利入门。

如何使用源码

本文源码存储于：文件中绘图。

每节的代码都是一个是使用 CMake 配置的 Visual Studio 工程。

下载源码后需先修改源码文件 CMakeList.txt 第5行，第6行代码。

这两行代码用于设置 skia 的 include 路径和 library 路径。

我把 include 路径的默认值设置为：D:\sdk\skia，这是我 Skia 的源码目录。

我把 library 路径的默认值设置为：D:\sdk\skia\out，这是我 Skia 编译产物所在目录。

这个目录下有 Debug 和 Release 两个子目录，两个子目录内分别存储着 Debug 模式的 Skia 库（.lib文件）和 Release 模式的 Skia 库。

你需要把这两个路径设置成你自己的路径。

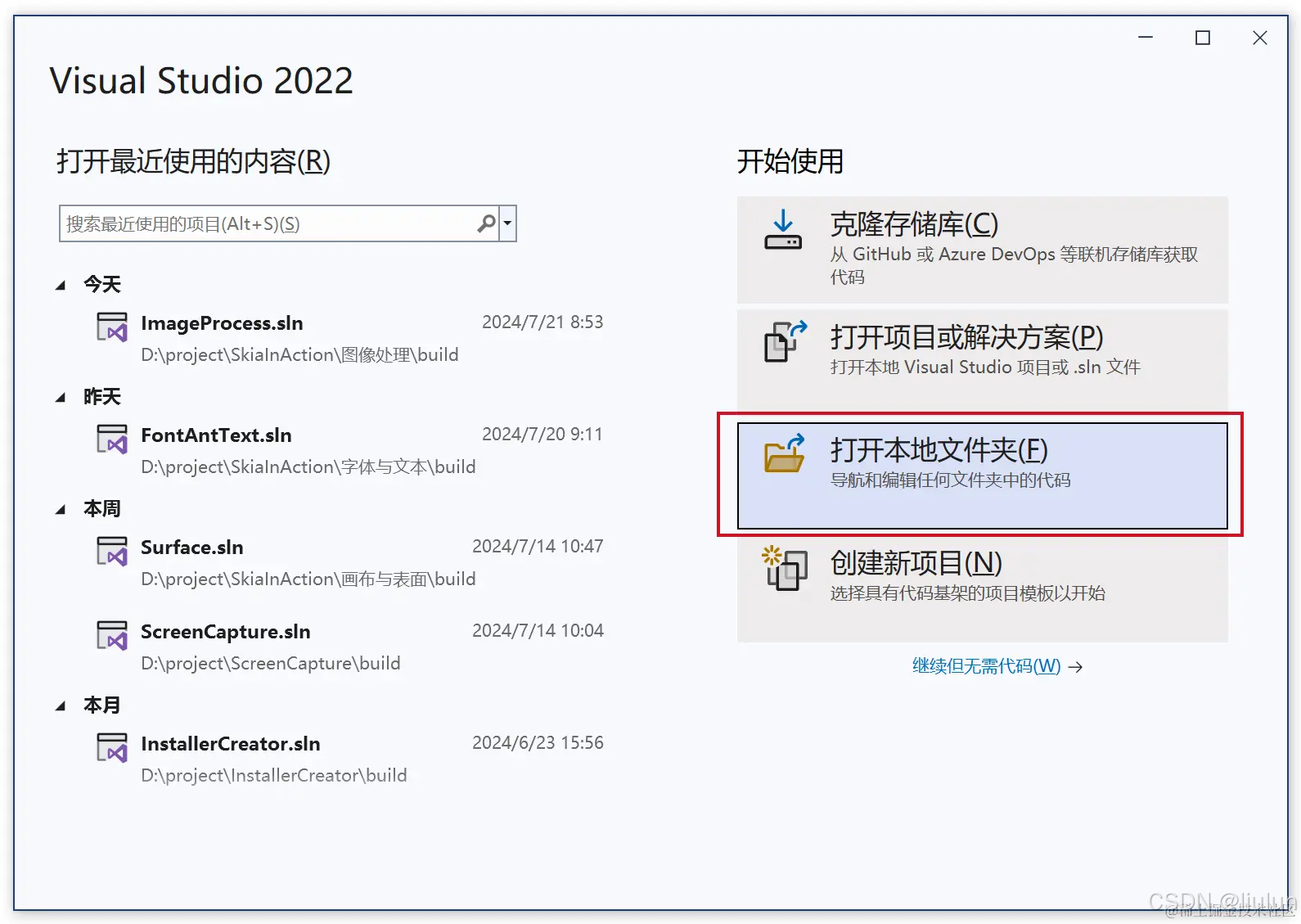

设置完成之后，使用 Visual Studio 打开本地文件夹（D:\project\SkiaInAction\绘制基本几何图形）打开你下载的本节源码目录，如下图所示（也可以在文件夹内通过右键菜单：使用Visual Studio打开）：

之后就可以在 Visual Studio 中编译、运行、调试代码了，如下图所示：

简单介绍一下 Visual Studio 的操作面板

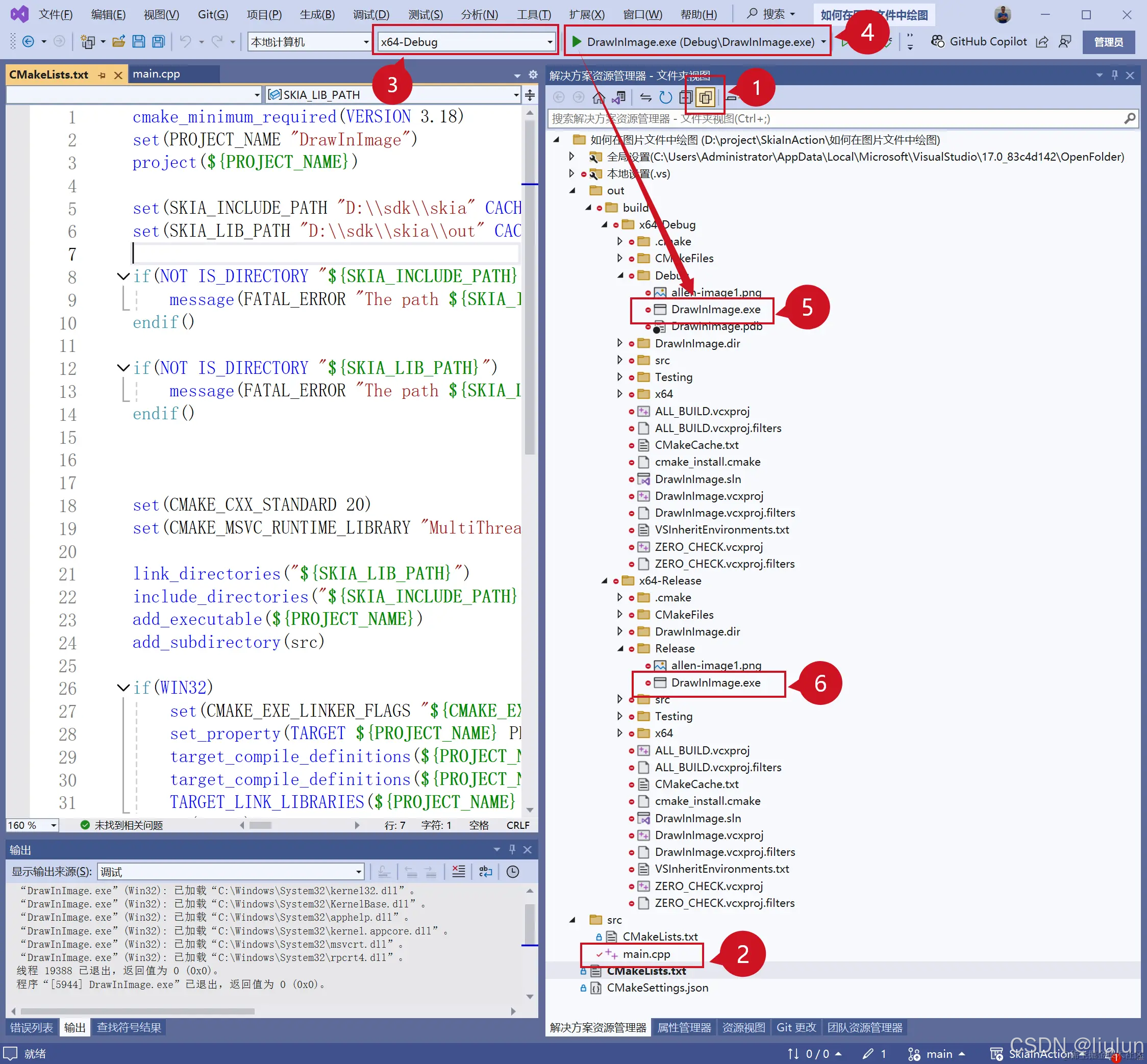

上图中①处按钮的用途为 显示所有文件，

②处为本节示例代码的源码文件：./绘制基本几何图形/src/main.cpp

③处为运行目标配置，这里选择的是x64-Debug，表示生成的是调试版本的运行程序。

④处为运行程序按钮，点击此按钮将运行程序并在⑤处生成应用程序文件（./out/build/x64-Debug/Debug/DrawInImage.exe）。

如果你把③处的运行目标配置设置成 x64-Release（生成生产版本的运行程序），再点击④处按钮后，将在⑥处生成应用程序文件（./out/build/x64-Release/Release/DrawInImage.exe），你可以把此处的应用程序文件分发给你的客户。

后续章节的示例代码都使用此方法编译、运行。

值得一提的是，本系列文章所有示例代码都没有做异常处理这类安全保证工作，比如文件路径是否存在，窗口类有没有注册成功等，之所以不做这些工作，是希望示例代码更清晰，读者更容易理解，希望大家不要直接把示例代码应用到你的产品中。

创建图片

现在来看一下 “main.cpp” 文件的代码，如下所示：

// #include <windows.h>
// #include "include/core/SkSurface.h"
// #include "include/core/SkCanvas.h"
// #include "include/encode/SkPngEncoder.h"
// #include "include/core/SkStream.h"

int APIENTRY wWinMain(_In_ HINSTANCE hInstance, _In_opt_ HINSTANCE hPrevInstance,
    _In_ LPTSTR lpCmdLine, _In_ int nCmdShow)
{
    SkImageInfo imgInfo = SkImageInfo::MakeN32Premul(800, 600);
    sk_sp<SkSurface> surface = SkSurfaces::Raster(imgInfo);
    SkCanvas* canvas = surface->getCanvas();
    SkPaint paint;
    paint.setColor(SK_ColorGREEN);
    SkRect rect;
    rect.setXYWH(10, 10, 100, 100);
    canvas->drawRect(rect,paint);
    SkPixmap pixmap;
    surface->peekPixels(&pixmap);
    SkFILEWStream stream("allen-image1.png");
    SkPngEncoder::Encode(&stream, pixmap, {});
    stream.flush();
    return 0;
}

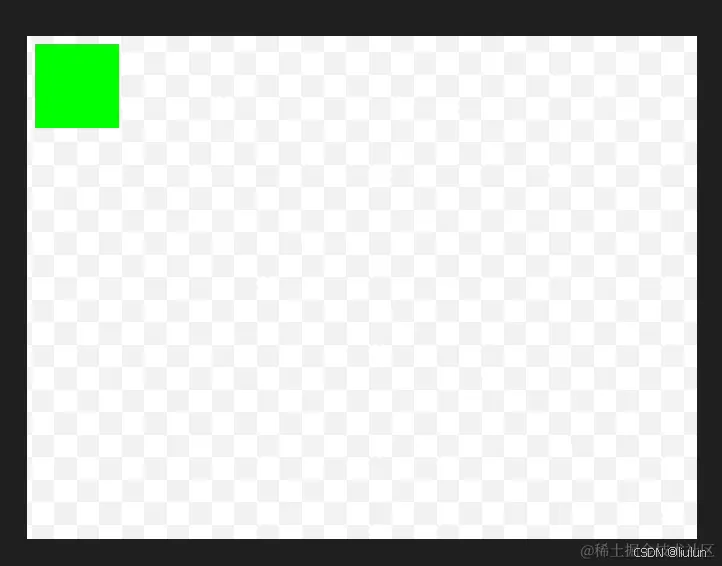

让我来逐行介绍一下这段代码：

第一次写使用 Skia 的代码，我们会介绍详细一些，后续章节我们将不再逐行介绍代码。

注释掉的几行代码为需要引入的头文件。在后面的章节中，一个示例可能会涉及到很多代码，分很多段落介绍。所以我尽量以注释的形式告知大家本段代码需要引入什么头文件。至于这些头文件中定义了什么类型，我们会在源码中介绍。
int APIENTRY wWinMain(...)

这是 Windows 应用程序的入口方法，应用程序启动时，操作系统会首先调用此方法。
SkImageInfo imgInfo = SkImageInfo::MakeN32Premul(800, 600);

使用指定的宽度和高度创建一个 SkImageInfo 对象。

SkImageInfo 用于描述图像的基本信息，这个对象除包含图像的宽度、高度信息外，还包含图像的颜色类型、透明度类型等信息（我会在后面的章节介绍这些信息）。
sk_sp<SkSurface> surface = SkSurfaces::Raster(imgInfo);

根据 SkImageInfo 对象创建一个 SkSurface 对象。此对象负责管理图像像素，可以认为它管理的就是画布上的像素。

这个 surface 对象的类型是 sk_sp<SkSurface>，sk_sp<T> 是 Skia 内部定义的一个智能指针类型，功能与 C++ 标准库的 std::shared_ptr<T> （共享指针）类似。

当引用计数为 0 且超出作用域之后，SkSurface 对象会自动释放。
