添加新的ui界面

下滑状态栏找到GAUG1节点拖动到主程序中

连接real0和gauge节点（该节点可用在UI界面中显示仪表）

双击刚刚新添加的节点

点击小铅笔的按钮

注：由于此时还没有添加UI界面所以现在要添加一个新的UI界面

再次点击小铅笔的按钮

更改名称为如图所示

点击添加

注：这里添加的是主界面

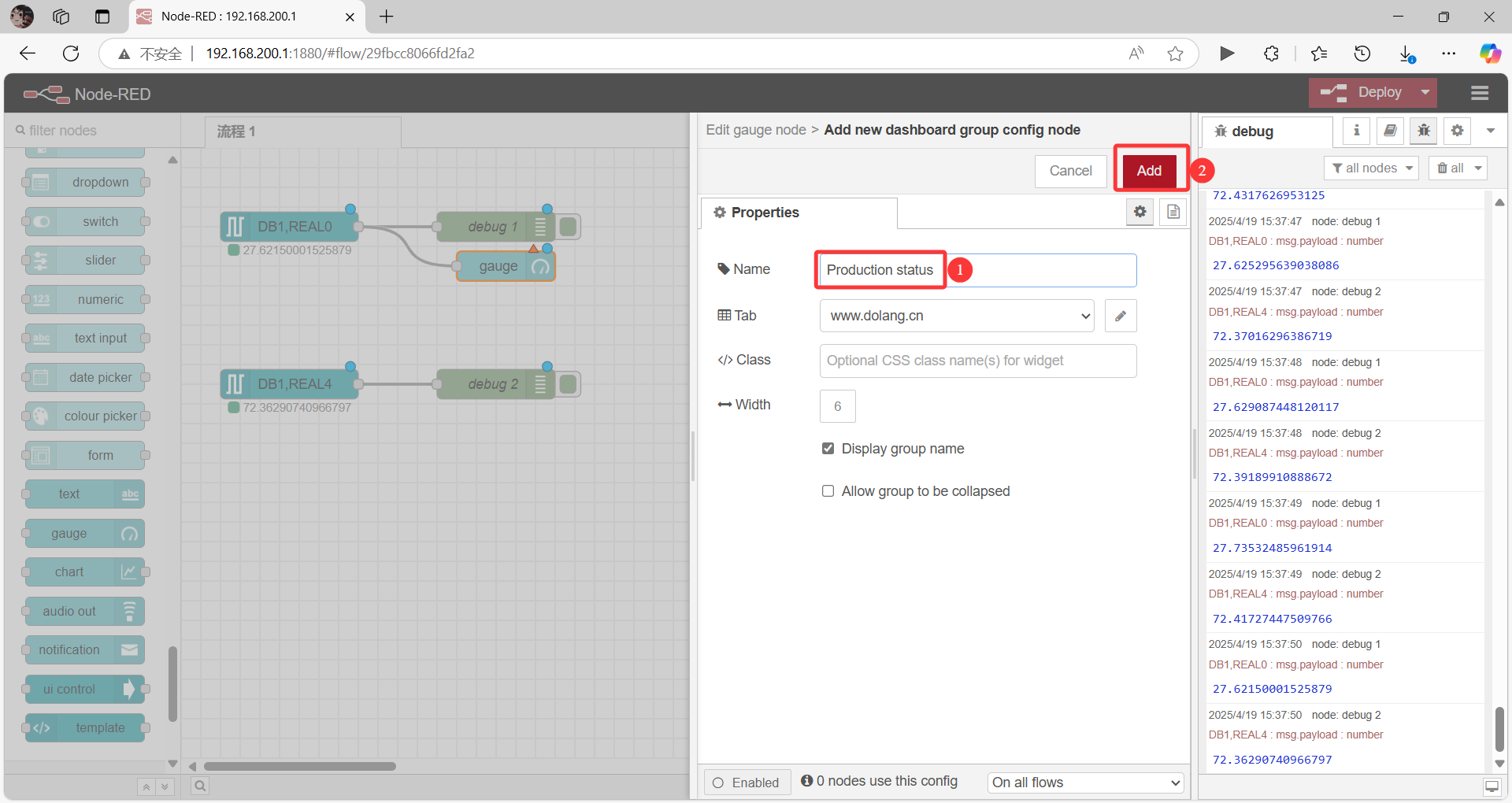

再次更改名称为如图所示

点击添加

注：这里添加的是主界面当中的小界面

仪表的基本设计

更改当前仪表的样式

修改仪表显示的名称

修改仪表的最小值和最大值

修改仪表在程序中的名称

点击添加

点击部署

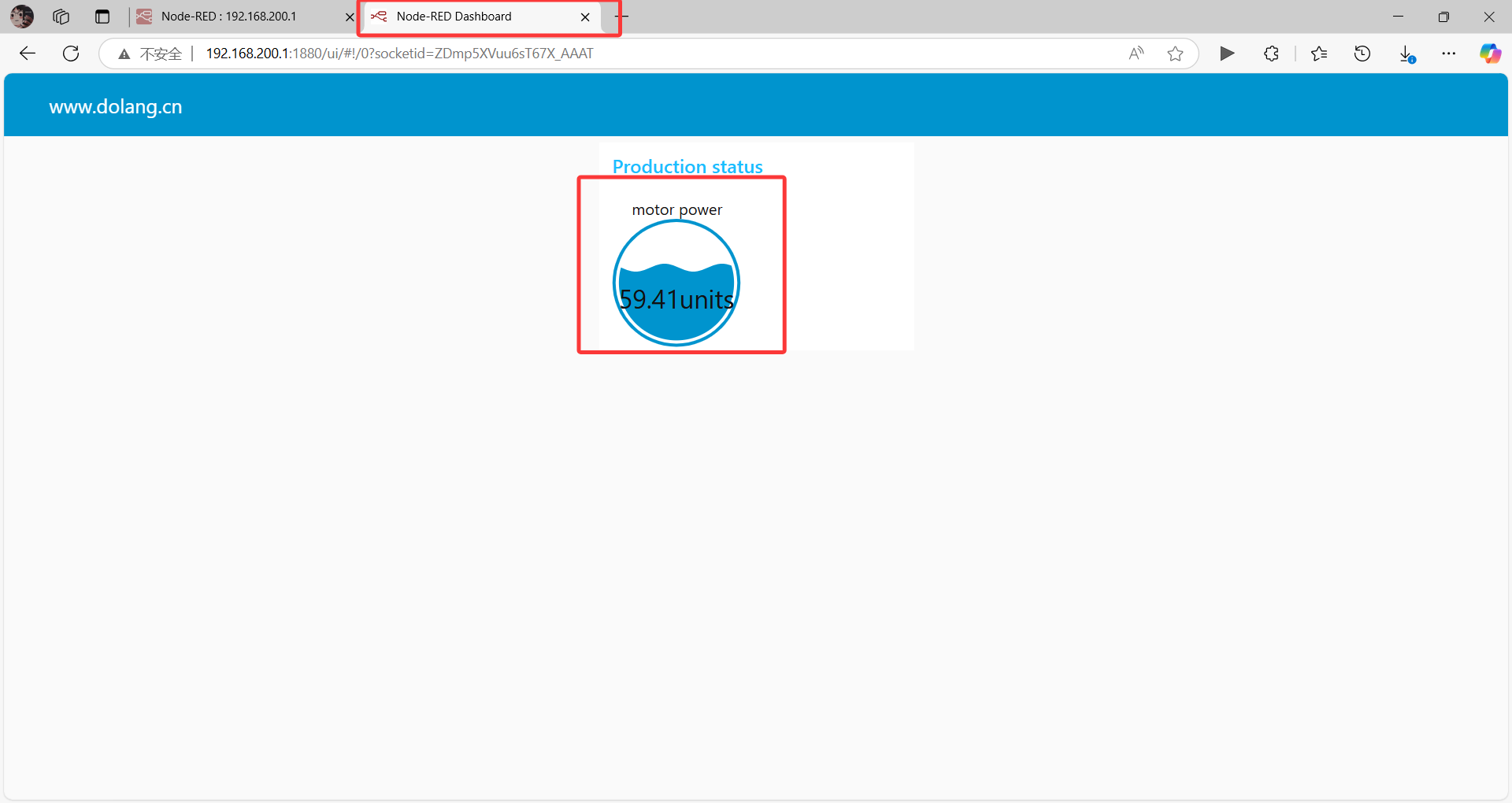

输入192.168.200.1：1880/ui可进入到ui界面

注：如图所示，观察添加的主界面名称和小界面的区别

回到程序双击仪表

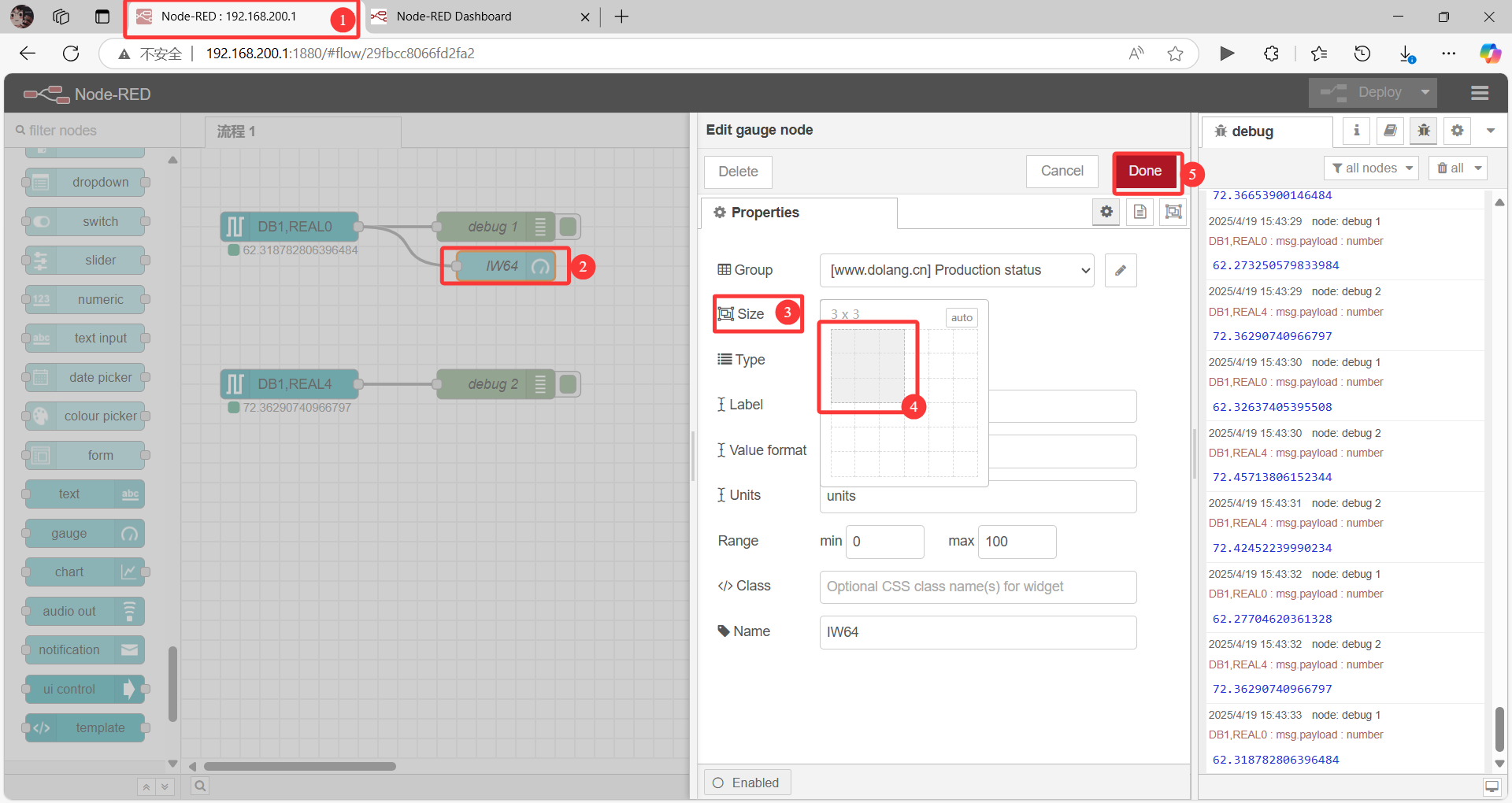

点击SIZE修改大小为3x3

点击完成

点击部署

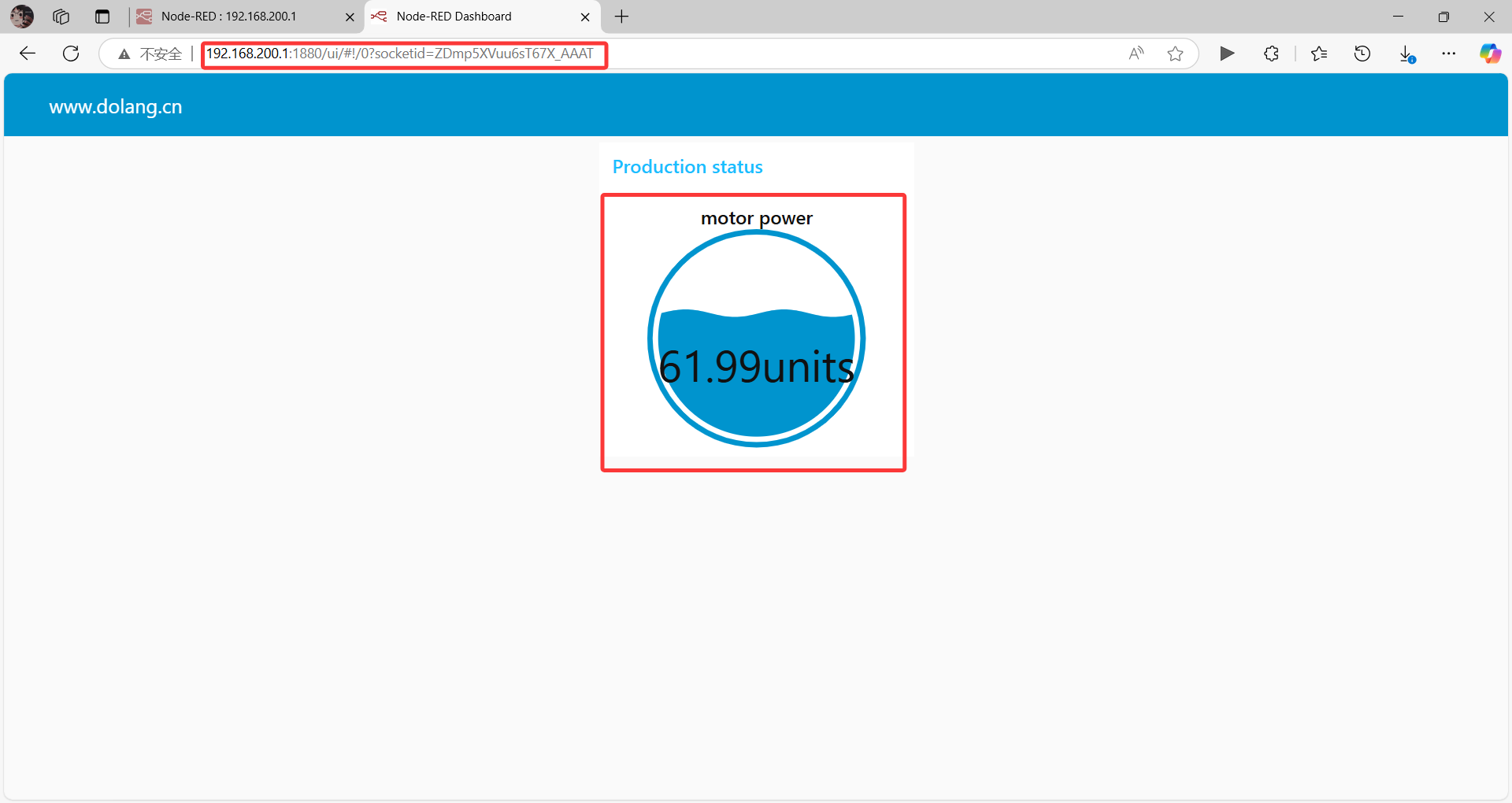

回到UI界面可以看到当前的界面大小已经改变为3x3

回到程序双击仪表

修改单位为W

点击添加

点击部署

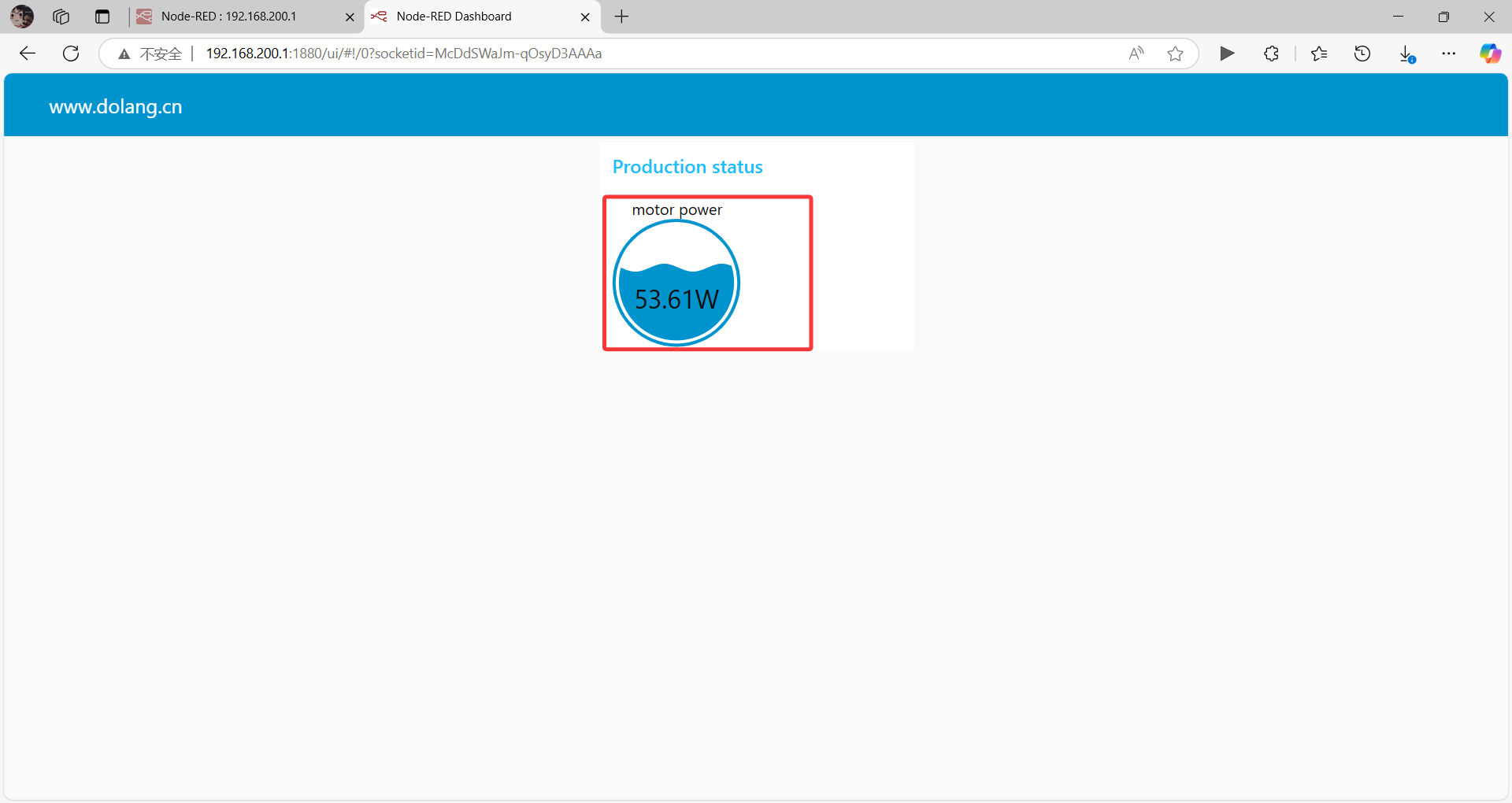

回到UI界面可发现单位已发生改变
