设计模式之二：UML类图

一. UML类图

1.1 UML基本介绍

1. UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用
   于帮助软件开发人员进行思考和记录思路的结果
2. UML 本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他
   们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如右图：

1.2 UML图

UML图分类：

1. 用例图（use case ）
2. 静态结构图：类图、对象图、包图、组件图、部署图
3. 动态行为图：交互图（时序图与协作图）、状态图、活动图

• 说明：
  • 类图是描述类与类之间的关系的，是UML图中最核心的

1.3 UML类图

1. 用于描述系统中的类（对象）本身的组成和类（对象）之间的各种静态关系
2. 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合。

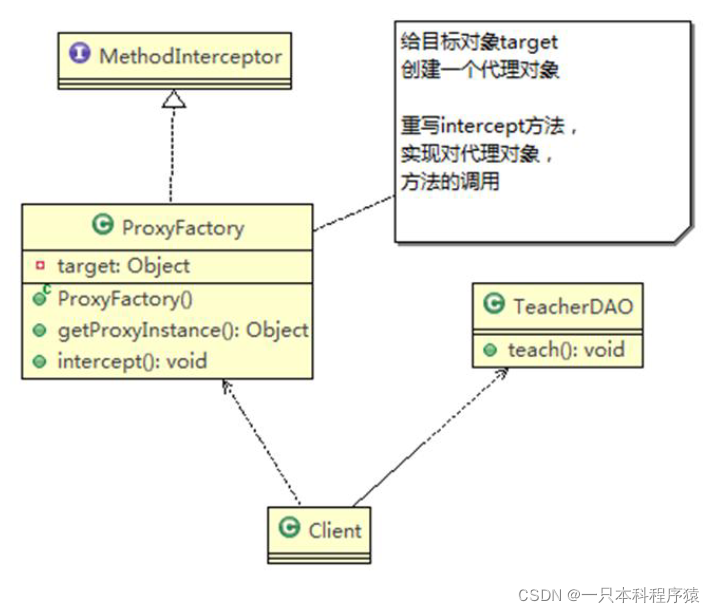

3. 类图简单举例

1.3.1 类图-依赖关系（Dependence）

• 只要是在类中用到了对方，那么他们之间就存在依赖关系。

public class PersonServiceBean {
private PersonDao personDao;//类
public void save(Person person){}
public IDCard getIDCard(Integer personid){}
public void modify(){
Department department = new Department();
}
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

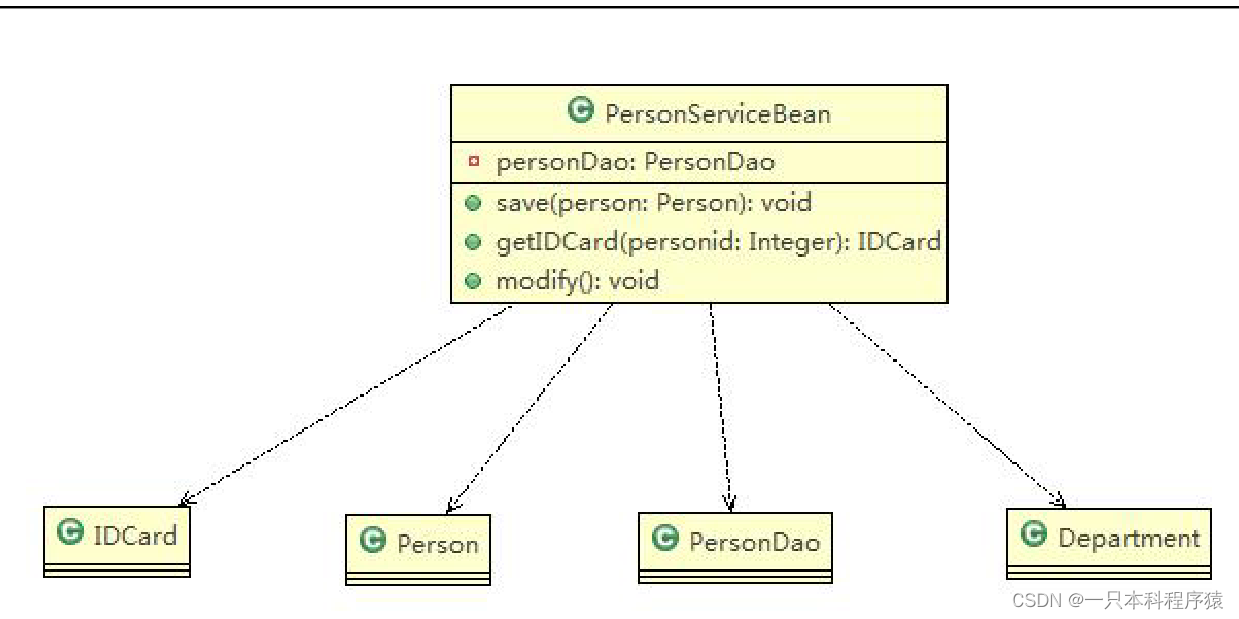

对应类图如下：

• 小结
  • 类中用到了对方
  • 作为类的成员属性
  • 方法的返回类型
  • 方法接受的参数类型
  • 方法中使用到

1.3.2 类图-泛化关系（generalization）

• 泛化关系实际上就是继承关系，它是依赖关系的特例

public abstract class DaoSupport{
public void save(Object entity){
}
public void delete(Object id){
}
}
public class PersonServiceBean extends Daosupport{
}

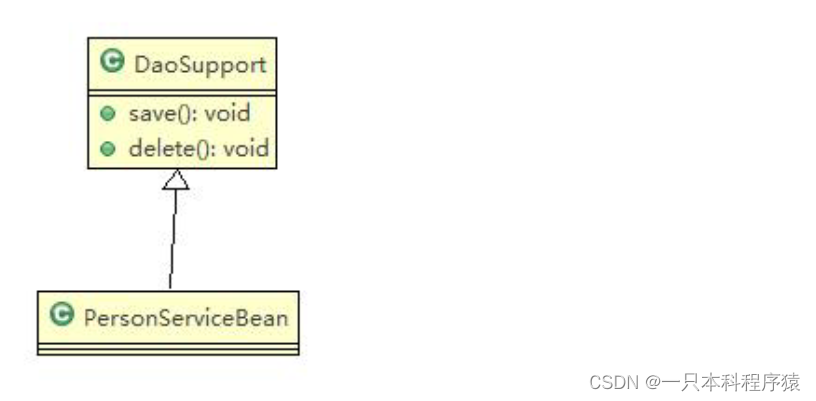

• 对应类图：

• 小结
  • 泛化关系实际上就是继承关系

1.3.3 类图-实现关系（Implementation）

• 实现关系实际上就是A类实现B接口，它是依赖关系的特例

public interface PersonService {
public void delete(Interger id);
}
public class PersonServiceBean implements PersonService {
public void delete(Interger id){}
}

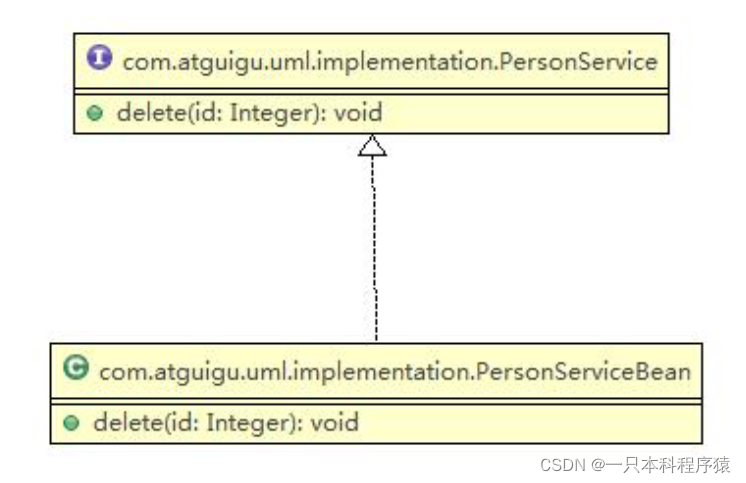

• 对应类图


1.3.4 类图-关联关系（Association）

• 关联关系实际上就是类与类之间的联系，它是依赖关系的特例
  • 具有导航性：即双向关系或单向关系
  • 具有多重性：

1.3.5 类图-聚合关系(Aggregation)

• 基本介绍

​ 聚合关系表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，它具有导航性与多重性。

​ 如：一台电脑由键盘(keyboard)、显示器(monitor)、鼠标等组成。

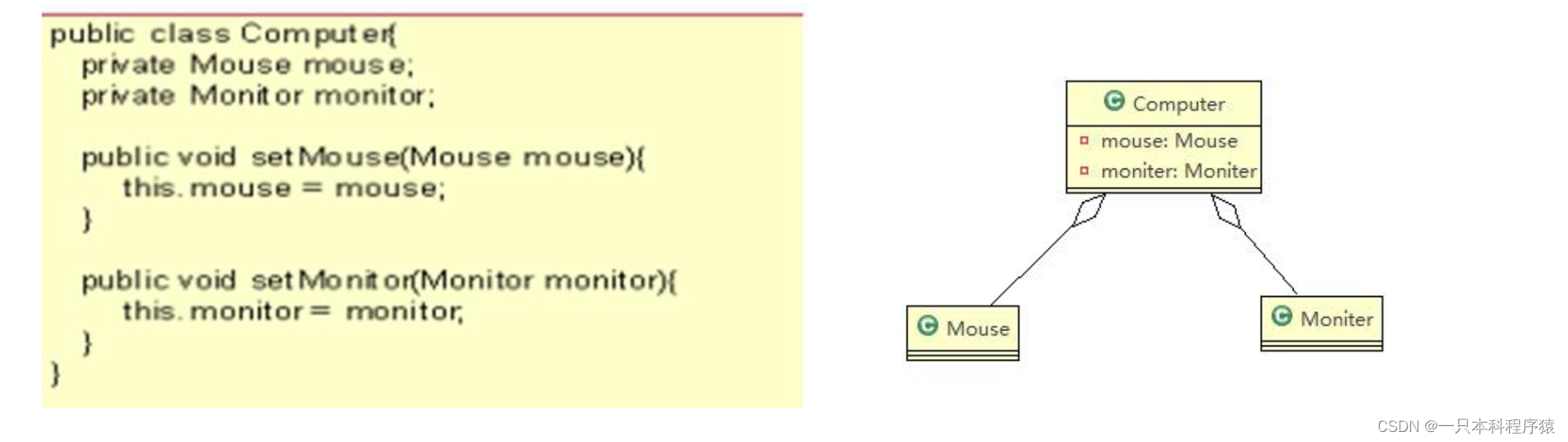

• 应用实例

1.3.6 类图-组合关系（Composition）

• 基本介绍

​ 组合关系：也是整体与部分的关系，但是整体与部分不可以分开

• 应用案例

public class Person{
private IDCard card;
private Head head = new Head();
}
public class IDCard{}
public class Head{}

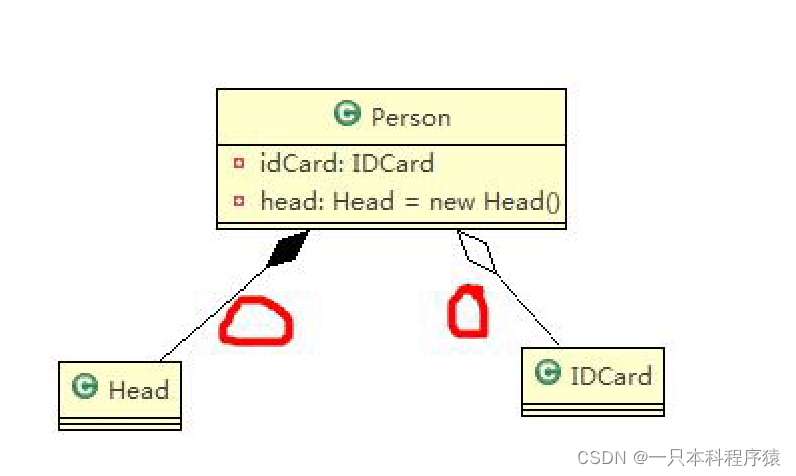

对应类图：

public class Computer {
private Mouse mouse = new Mouse(); //鼠标可以和 computer 不能分离
private Moniter moniter = new Moniter();//显示器可以和 Computer 不能分离
public void setMouse(Mouse mouse) {
this.mouse = mouse;
}
public void setMoniter(Moniter moniter) {
this.moniter = moniter;
}
}
public class Mouse {
}
public class Moniter {
}

对应类图：
