启动序列

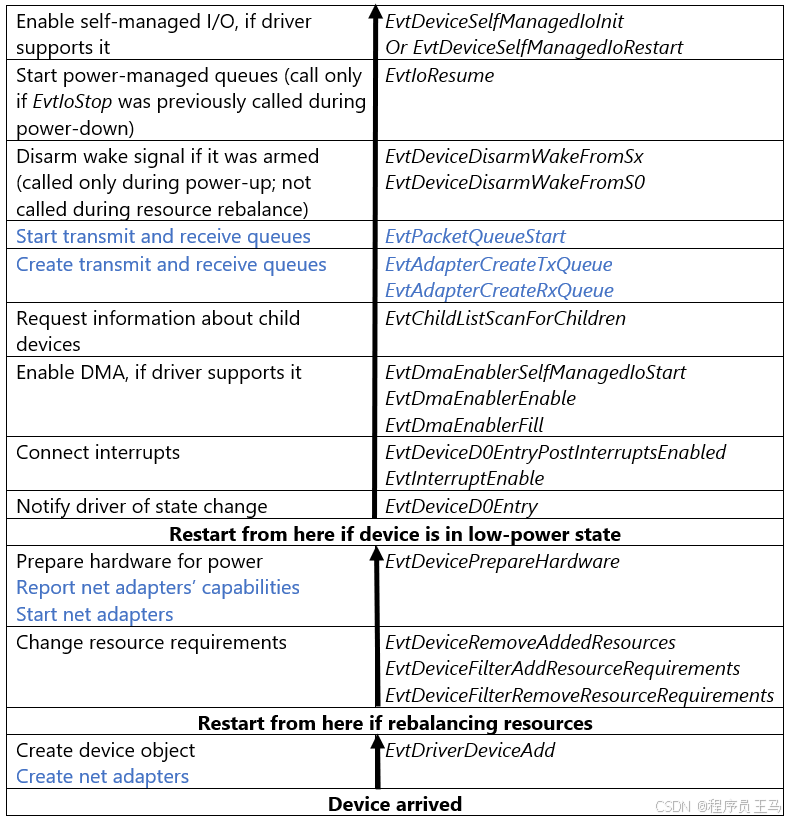

下图显示了 NetAdapterCx 在将设备引入完全工作状态时，调用客户端驱动程序事件回调函数的顺序，这一过程从图中底部的设备到达状态开始。

宽横线标记启动设备所涉及的步骤。图左侧的列描述了该步骤，右侧的列列出了完成该步骤的事件回调。标有蓝色文本的步骤特定于 NetAdapterCx，而其他步骤则适用于所有基于 WDF 的驱动程序。

在图的底部，该设备不在系统上。当用户插入设备时，框架首先调用驱动程序的 EvtDriverDeviceAdd 回调，以便驱动程序可以创建设备对象来表示设备。该框架通过向上遍历序列来继续调用驱动程序的回调例程，直到设备可以运行为止。请记住，框架按自下而上的顺序调用事件回调，如图所示，因此 EvtDeviceFilterRemoveResourceRequirements 会在 EvtDeviceFilterAddResourceRequirements 等之前被调用，以此类推。如果设备停止重新平衡资源或实际存在，但处于低功率状态，则不需要执行所有步骤，如图所示。

断电顺序

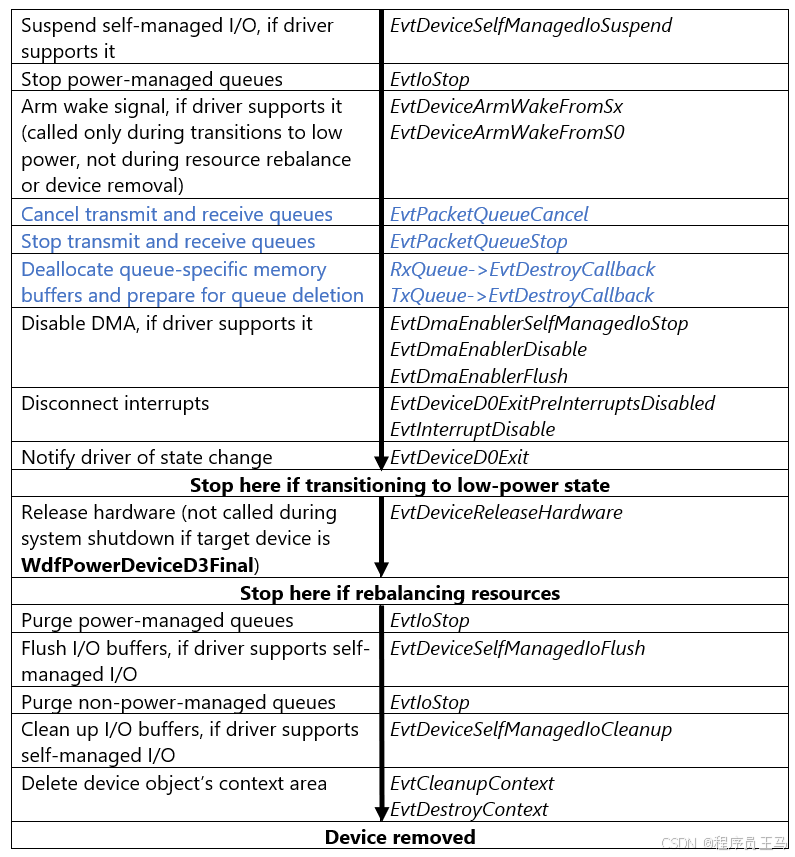

下图显示了在关闭和删除设备时 NetAdapterCx 调用客户端驱动程序的事件回调函数的顺序。序列从图的顶部开始，操作设备处于工作电源状态（D0）：

宽横线标记关闭设备时所涉及的步骤。图左侧的列描述了该步骤，右侧的列列出了完成该步骤的事件回调。标有蓝色文本的步骤特定于 NetAdapterCx，而其他步骤则适用于所有基于 WDF 的驱动程序。

如图所示，断电和移除顺序涉及按相反的顺序调用相应的“撤销”回调，这个顺序与框架中调用使设备投入运行的函数顺序相反。框架在删除设备对象上下文区域后删除设备对象。

访问配置信息

NetAdapterCx 类扩展支持一组函数，这些函数提供对客户端驱动程序注册表参数的访问。

通常，客户端驱动程序从其 EVT_WDF_DRIVER_DEVICE_ADD 回调函数读取配置信息。

对于 NetAdapter 对象，首先调用 NetAdapterOpenConfiguration 以获取配置对象的句柄。然后，可以对其进行查询：

NETCONFIGURATION configuration;

status = NetAdapterOpenConfiguration(NetAdapter,
                                     WDF_NO_OBJECT_ATTRIBUTES,
                                     &configuration);
if (!NT_SUCCESS(status)) {
    return status;
}

status = NetConfigurationQueryUlong(configuration,
                                    NET_CONFIGURATION_QUERY_ULONG_NO_FLAGS,
                                    &SomeValue,
                                    &myvalue);

NetConfigurationClose(configuration);

打开和查询网络设备的配置对象是类似的：

status = NetDeviceOpenConfiguration(Device,
                                    WDF_NO_OBJECT_ATTRIBUTES,
                                    &configuration);
if(!NT_SUCCESS(status))
{
    return status;
}

WDFCOLLECTION myStrings;

DECLARE_CONST_UNICODE_STRING(myValueName, L"ExampleValueName");

status = NetConfigurationQueryMultiString(configuration,
                                          myValueName,
                                          WDF_NO_OBJECT_ATTRIBUTES,
                                          myStrings);

有一些 NetConfiguration* 函数可用于查询 ULONG 数据、字符串、多字符串 (类似于REG_MULTI_SZ) 、二进制 Blob 和软件可配置的网络地址。
