具体实现功能

具体功能：
（1）步进电机正转半圈，模拟开窗，红色LED灯点亮；电机反转半圈，模拟关窗，红色LED灯熄灭。屏幕显示当前日期和时间、控制模式、光照强度；
（2）共支持4种模式，手动模式、定时模式、光控模式和语音模式；
（3）在手动模式下，通过开窗帘和关窗帘键对窗帘进行控制；
（4）在定时模式下，通过按键设置开窗帘和关窗帘的时间；
（5）在光控模式下，光照强度大于设置值时开启窗帘，否则关闭，模拟的是白天开窗，晚上关窗；
（6）语音模式：你好，小智。进入语音模式。接着说，打开窗帘或者关闭窗帘即可实现对窗帘的控制。

仿真/实物演示视频：

51单片机智能窗帘（语音+定时+手动+光控）

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

原理图和PCB（AD19）

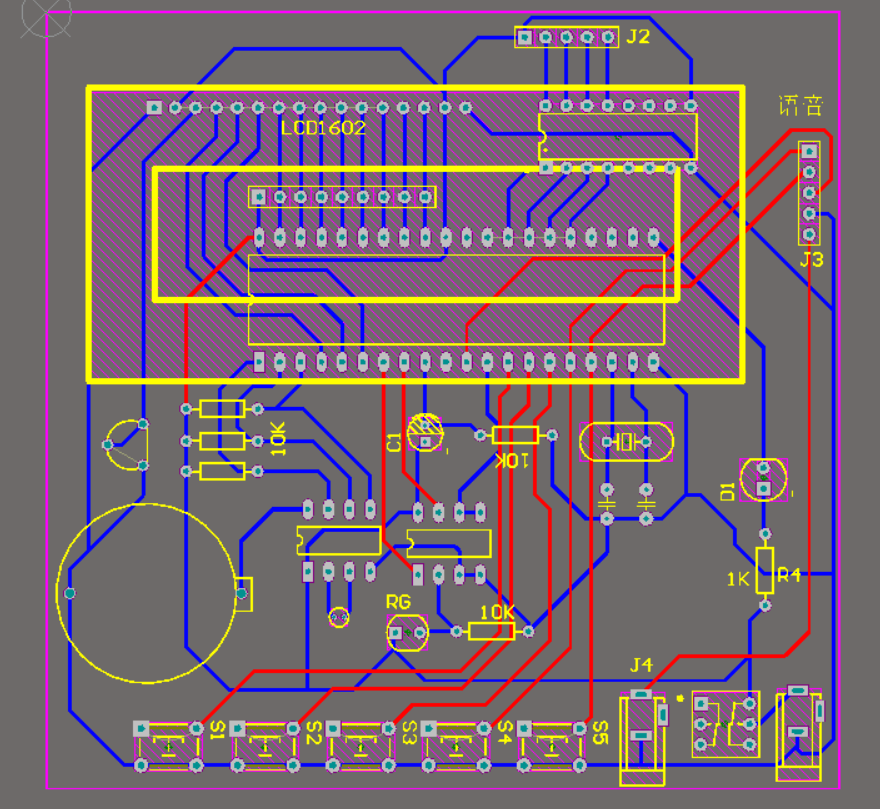

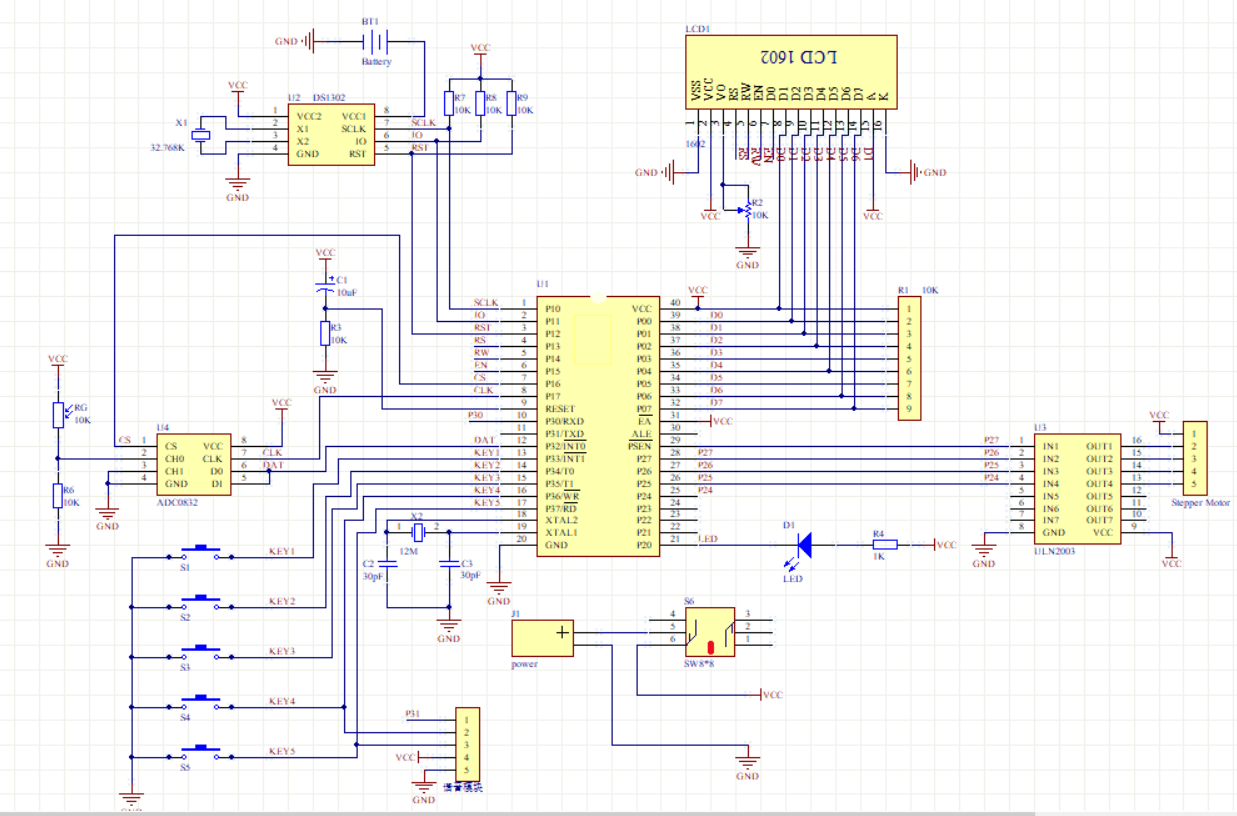

本系统原理图和PCB设计采用Altium Designer19，具体如图。

注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！

注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！

仿真实现（protues8.7）

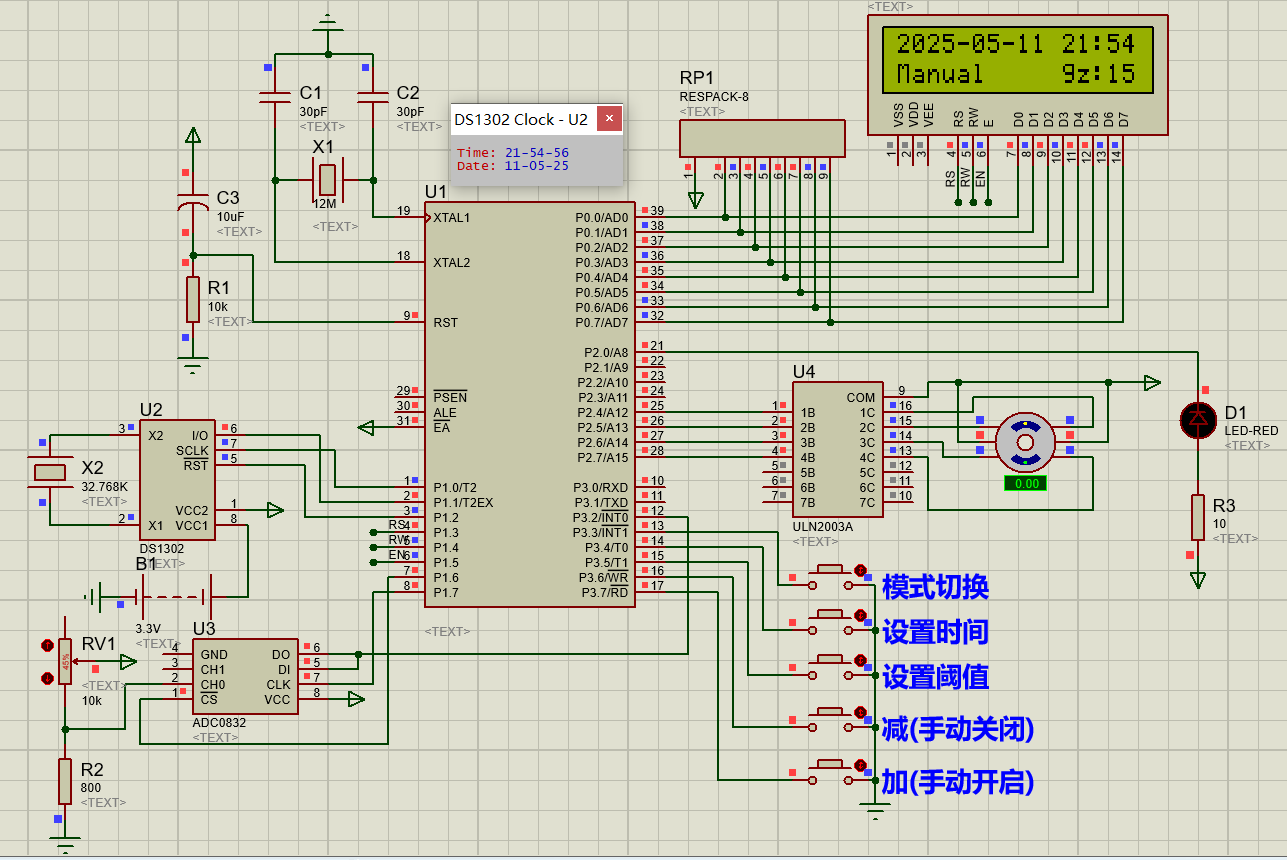

本设计利用protues8.7软件实现仿真设计，具体如图。

注1：请使用protues8.7直接打开资料中的工程文件（资料中已说明打开方式）！

注2：由于仿真软件限制，仿真设计和实物设计无法百分百对应！！

程序（Keil5）

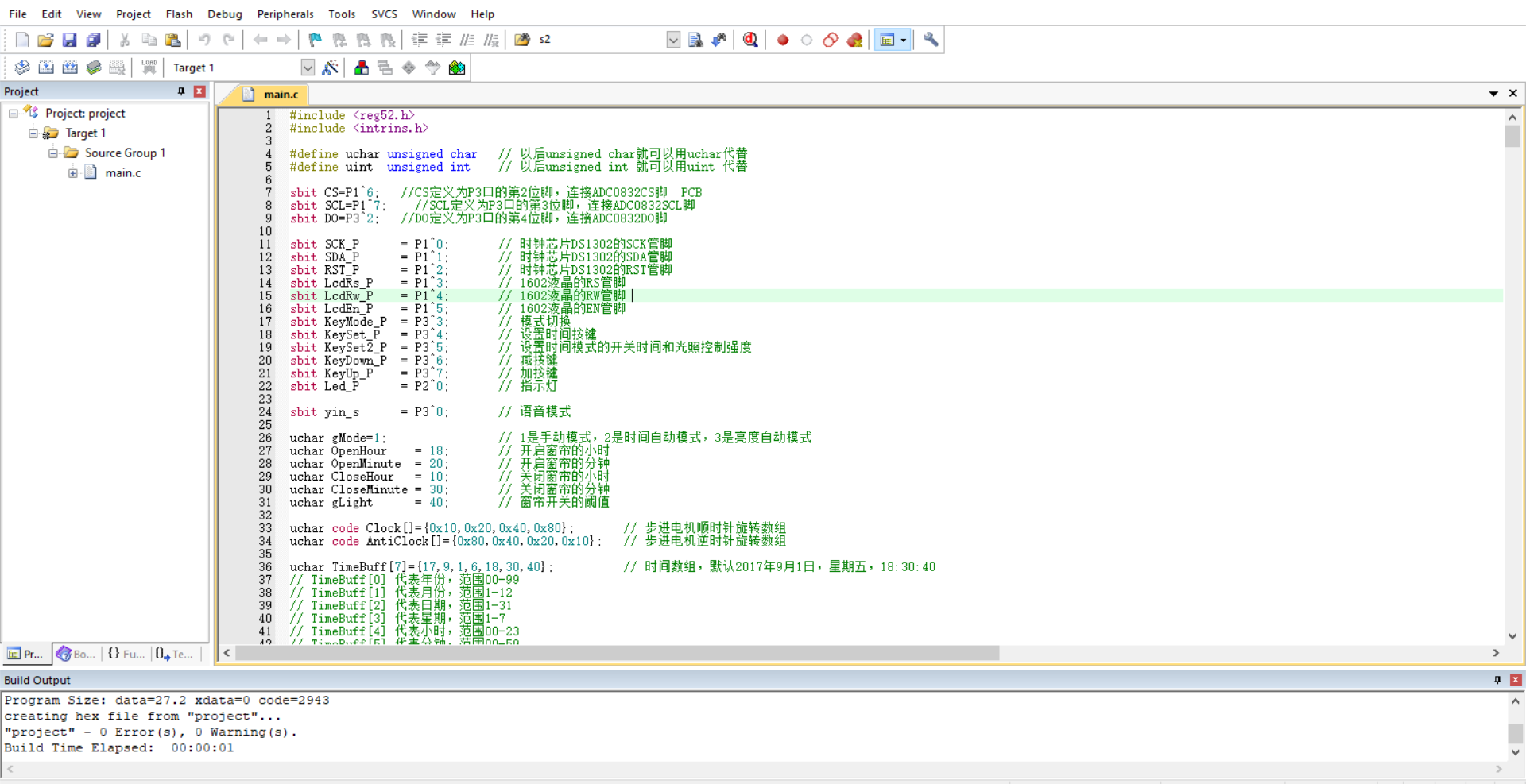

本设计利用KEIL5软件实现程序设计。

主函数如下：

////////////////
/*********************************************************/
// 主函数
/*********************************************************/
void main()
{
	uchar light;

	LcdInit();			// 执行液晶初始化
	DS1302_Init();	// 时钟芯片的初始化
	LcdShowInit();	// 液晶显示内容的初始化

	if(DS1302_Read_Byte(0x81)>=128)			// 判断时钟芯片是否正在运行
	{
		DS1302_Write_Time();							// 如果没有，则初始化一个时间
	}

	while(1)
	{
		DS1302_Read_Time();				// 获取当前时钟芯片的时间，存在数组time_buf中
		FlashTime();							// 刷新时间显示

		light=ad0832read(1,0);//Get_ADC0832();			// 读取光照强度
		light=light/2.5;					// 缩小光照检测结果(在0-99)
		if(light>99)							// 如果大于99
			light=99;								// 则依然保持99
		LcdGotoXY(1,14);					// 光标定位
		LcdPrintNum(light);				// 显示光照强度

		KeyScanf1();							// 按键扫描(时间的设置)
		KeyScanf2();							// 按键扫描(阈值的设置)
		KeyScanf3();							// 按键扫描(模式切换)

		if(yin_s==0)
		{
			DelayMs(10);
			if(yin_s==0)
			{
				while(yin_s==0);
				gMode=1;
				LcdGotoXY(1,0);				// 光标定位
				LcdPrintMode(gMode);	// 显示模式
			}

		}
		/*手动控制模式*/
		if(gMode==1)
		{
			if(KeyDown_P==0)		// 如果关窗帘键按下了
			{
				if(Led_P==0)			// 如果窗帘当前是打开的
				{
					Close();				// 则关闭窗帘
				}
			}
			if(KeyUp_P==0)			// 如果开窗帘键按下了
			{
				if(Led_P==1)			// 如果窗帘当前是关闭的
				{
					Open();					// 则打开窗帘
				}
			}
		}

		/*时间控制模式*/
		if(gMode==2)
		{
			if((TimeBuff[4]==CloseHour)&&(TimeBuff[5]==CloseMinute)&&(TimeBuff[6]==0))	// 如果到了关窗帘的时间
			{
				if(Led_P==0)			// 如果窗帘当前是打开的
				{
					Close();				// 则关闭窗帘
				}
			}
			if((TimeBuff[4]==OpenHour)&&(TimeBuff[5]==OpenMinute)&&(TimeBuff[6]==0))		// 如果到了开窗帘的时间
			{
				if(Led_P==1)			// 如果窗帘当前是关闭的
				{
					Open();					// 则打开窗帘
				}
			}
		}

		/*光线控制模式*/
		if(gMode==3)
		{
			if(light<gLight)		// 当前光线小于设置的阈值
			{
				if(Led_P==0)			// 如果窗帘当前是打开的
				{
					Close();				// 则关闭窗帘
				}
			}
			else								// 当前光线大于或等于设置的阈值
			{
				if(Led_P==1)			// 如果窗帘当前是关闭的
				{
					Open();					// 则打开窗帘
				}
			}
		}

		DelayMs(100);							// 延时0.1秒
	}
}

程序运行结果如图：
