铟基透明导电氧化物（ITO/IZO）是钙钛矿/硅叠层电池的标配材料，但铟资源稀缺、磁控溅射损伤下层功能层，制约规模化。本文提出用反应等离子体沉积氧化锡（RPD-SnOₓ）全面替代铟基TCO，实现完全无铟的高效叠层电池。美能钙钛矿复合式MPPT测试仪采用AAA级LED太阳光模拟器作为老化光源，可通过多种方式对电池进行控温并控制电池所处的环境氛围，进行长期的稳定性能测试。
以RPD-SnOₓ为复合层的叠层器件认证效率33.6%，同时充当复合层和电极的全无铟器件（1 cm²）效率33.2%，放大至迷你组件（207.9 cm²）认证效率31.0%。RPD-SnOₓ的致密均匀特性促进SAM双齿锚定，有效抑制非辐射复合和卤化物迁移。无铟组件在高温、湿热和户外条件下均表现优异，户外105天后仍保持峰值效率的65%。
叠层电池性能

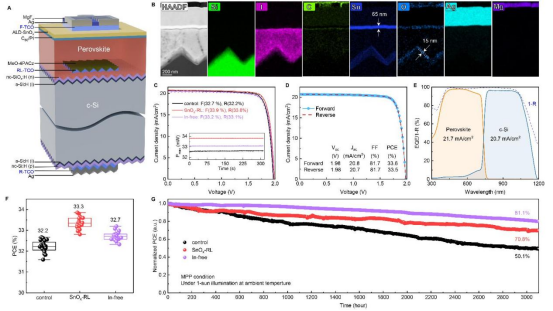

（A）单片式钙钛矿/c-Si叠层太阳电池结构示意图（B）无铟叠层器件的HAADF-STEM图像及EDX元素面扫分布图（C）对照、SnOₓ-RL和无铟叠层器件在AM1.5G光照下的J-V曲线（D）SnOₓ-RL叠层器件（1.002 cm²）的认证J-V曲线（E）SnOₓ-RL叠层器件的EQE曲线（F）对照、SnOₓ-RL和无铟叠层器件的PCE箱线图（G）未封装叠层电池在N₂气氛、连续1个太阳光照下的MPP跟踪
在双面亚微米绒面SHJ底电池上制备了三类器件：SnOₓ-RL叠层（RPD-SnOₓ复合层）、无铟叠层（RPD-SnOₓ同时做复合层和电极），以及IZO/ITO/ITO对照器件。HAADF-STEM和EDX证实SnOₓ复合层（~15 nm）均匀包覆亚微米绒面，前电极（50 nm）与ALD-SnOₓ缓冲层（15 nm）结合紧密。
冠军SnOₓ-RL器件效率33.9%，无铟器件33.2%，对照器件32.7%。经MPP追踪和独立认证确认。20个器件统计平均效率分别为33.3%、32.7%和32.2%。Voc的提升源于RPD-SnOₓ沉积对底电池损伤更小、SAM双齿锚定密度更高。FF收益来自SnOₓ/nc-SiOₓ:H(n)更有利的能带对齐。无铟器件的FF略低，原因是前SnOₓ电极透光率不如IZO、背SnOₓ/nc-Si:H(p)接触电阻率较高。
MPP稳定性追踪：室温N₂、连续1个太阳光照，对照器件3000小时后衰减至初始的约50%，SnOₓ-RL器件保持70.8%，无铟器件保持81.1%。
RPD-SnOₓ复合层

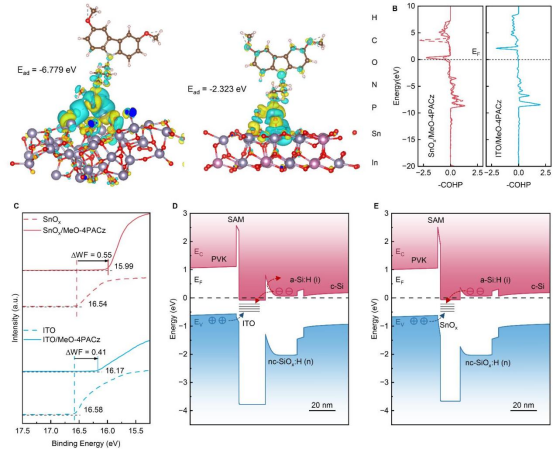

（A）MeO-4PACz吸附在SnOₓ和ITO上的DFT计算，以及MeO-4PACz与SnOₓ（ITO）之间的电荷转移（B）Sn–O和In–O键的COHP曲线（C）ITO和SnOₓ在有无MeO-4PACz锚定情况下的UPS谱.以（D）ITO和（E）RPD-SnOₓ为复合层的叠层器件的模拟能带图
复合层通过SAM桥接钙钛矿与硅底电池，需兼具高导电性和高透光率。通过降低RPD氧气流量比设计了高载流子浓度（1.18×10²¹ cm⁻³）的SnOₓ复合层，霍尔测量虽迁移率仅1.4 cm²/Vs，但隐含Voc高于溅射ITO底电池。厚度优化显示15 nm获得最高效率，体现光电性能与器件整体的协同平衡。
SAM锚定机制
DFT计算表明MeO-4PACz在SnOₓ表面形成双齿配位，吸附能−6.779 eV，远高于ITO上的−2.323 eV（单齿结合）。COHP分析中O–Sn键ICOHP值约−2.7至−3.2 eV，确认强的轨道相互作用。XPS显示SnOₓ/SAM界面的O–P/Sn–O比（0.78）高于ITO/SAM的O–P/In–O比（0.69），反映SAM覆盖密度更高，裸露SnOₓ表面更多–OH位点是根源。
KPFM和UPS分析印证了这一点：SAM锚定后SnOₓ功函数从4.68 eV提至5.23 eV（位移0.55 eV），大于ITO的0.41 eV，代表更高界面偶极密度和更均匀的SAM覆盖。SCAPS-1D模拟显示SnOₓ/nc-SiOₓ:H(n)界面能垒低于ITO对应界面，电子传输更有利。
钙钛矿膜层表征

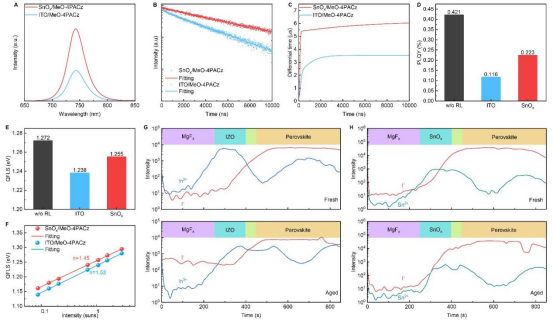

（A）在ITO/MeO-4PACz和SnOₓ/MeO-4PACz上生长的钙钛矿的稳态PL光谱（B）瞬态PL光谱 （C）相应拟合微分寿命（D）在MeO-4PACz修饰的ITO和SnOₓ复合层上生长的钙钛矿的PLQY（E）QFLS（F）相应Voc随光强的变化.新鲜和老化（G）对照及（H）无铟叠层器件中I⁻的TOF-SIMS深度分布图
沉积在SnOₓ/MeO-4PACz上的钙钛矿稳态PL强度更高，瞬态寿命超过5 μs（ITO上仅为3 μs），证实质能有效抑制埋底界面非辐射复合。PLQY从0.116%提至0.223%，QFLS从1.238 eV增至1.255 eV。理想因子从1.53降至1.45，说明SRH复合受抑。伪J-V分析中pFF与FF差异仅4.09%（对照4.89%），串联电阻损失更小。
TOF-SIMS对比新鲜和1000小时老化器件：对照器件碘离子大量穿透IZO前电极积聚在MgFₓ层，无铟器件碘分布基本不变。非晶SnOₓ层消除了含铟TCO中晶界和非晶-晶体界面的离子迁移快通道，有效阻断碘离子向外迁移，保护Ag电极。
工业级尺寸无铟叠层器件的性能

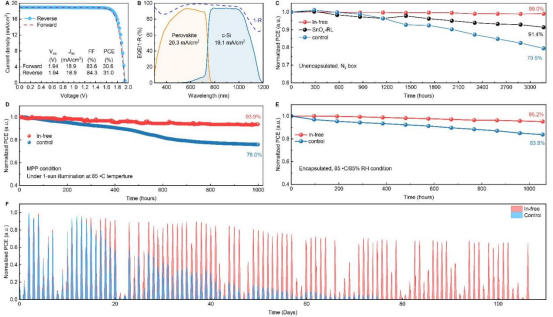

（A）无铟叠层迷你组件（指定面积207.9 cm²）的认证J-V曲线 （B）EQE曲线（C）未封装无铟、SnOₓ-RL和对照叠层器件在N₂气氛中的储存稳定性（D）封装后的对照和无铟迷你组件在85°C、连续1个太阳光照下的MPP跟踪。（E）对照和无铟迷你组件在85°C/85% RH条件下的湿热测试（F）无铟和对照叠层迷你组件的105天户外性能测试
在21×10.5 cm²工业级尺寸上狭缝涂布制备无铟迷你组件（有效面积207.9 cm²），认证效率31.0%，稳定功率6.39 W。Jsc降至18.9 mA/cm²，主要原因是封装玻璃和TPO反射损失增加，以及互联条和银栅线遮光。Voc降至1.94 V，但FF升至84.3%，电流失配带来的高FF和优化的栅线设计部分补偿了损失。
ISOS-D-1储存测试（3168小时）无铟器件保持99.0%效率；ISOS-L-3（85°C、光照、1000小时）保持93.9%；ISOS-D-3湿热（85°C/85% RH、1056小时）仅衰减4.8%。户外105天，无铟组件保持峰值效率65%，对照器件约75天即崩至5%。
本文证明了一条可行的规模化路线：以RPD-SnOₓ全面替代铟基TCO实现了高效稳定的叠层电池，小面积认证效率33.6%，大面积迷你组件31.0%。核心机制在于RPD-SnOₓ促进SAM双齿锚定、抑制非辐射复合和卤化物迁移。本工作将高性能与铟依赖解耦，确立了RPD-SnOₓ作为可规模化叠层光伏的通用电极和复合层材料。

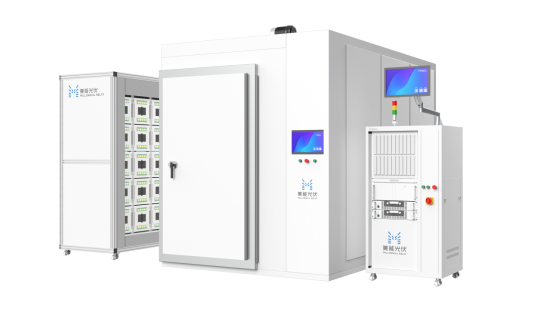

钙钛矿复合式MPPT测试仪
美能钙钛矿复合式MPPT测试仪采用A+AA+级LED太阳光模拟器作为老化光源，以其先进的技术和多功能设计，为钙钛矿太阳能电池的研究提供了强有力的支持。
- 3A+光源，光源寿命10000h+，真实还原各场景实际光照条件
- 可选配恒温恒湿箱，满足IS0S标准
- 多型号电子负载可选，多通道独立运行
- 不同波段光谱输出可调：350-400 nm/400-750 nm/750-1150 nm均独立可控
美能钙钛矿复合式MPPT测试仪主要应用于成品钙钛矿单结，叠层成品电池稳定性测试。由于钙钛矿电池的输出特性易受光照、温度等环境因素影响，其最大功率点会频繁波动。MPPT控制器通过实时追踪并锁定最大功率点，能确保系统始终以最优功率输出。这不仅能最大化发电量，还能提升整个光伏系统的工作稳定性和经济性。
原文参考：Indium-free perovskite/silicon tandem solar cells with tin oxide recombination layer and electrodes
