485通信波形二

1.485是差分脉冲电压信号传输，有一定波特率

2.加终端电阻是抑制信号反射到发射端，使的发射信号错乱。近距离（小于100米）不加电阻与传输阻抗，信号波长有关。

3.因为电压信号，所以从机都是并联在总线上的

4.232是绝对信号。相对于参考地，485是相对信号，A,B相互参考

9/23进行CRY2120声纹传感器测试：

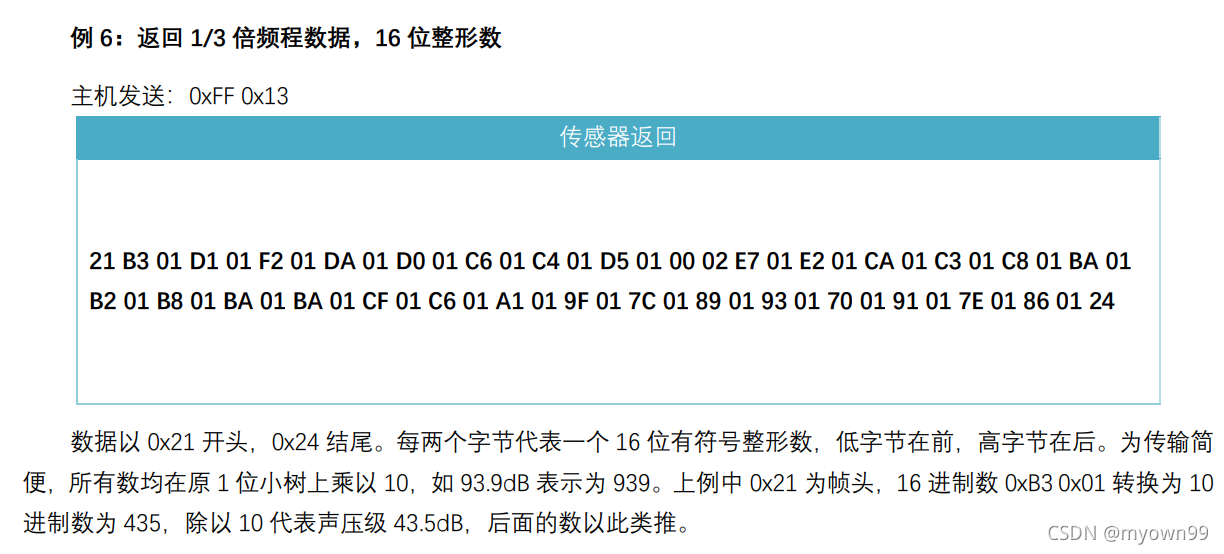

根据规格书或软件工程师了解到主机发送的命令为：0xFF 0x13

 测是方法：跟上一章波形分析一一样。1号探头接A.夹子接电源地。2号探头接B，夹子接电源地。使用示波器math功能CH1-CH2,这里千万要用A-B,如果B-A，波形就不对了，下面分析。

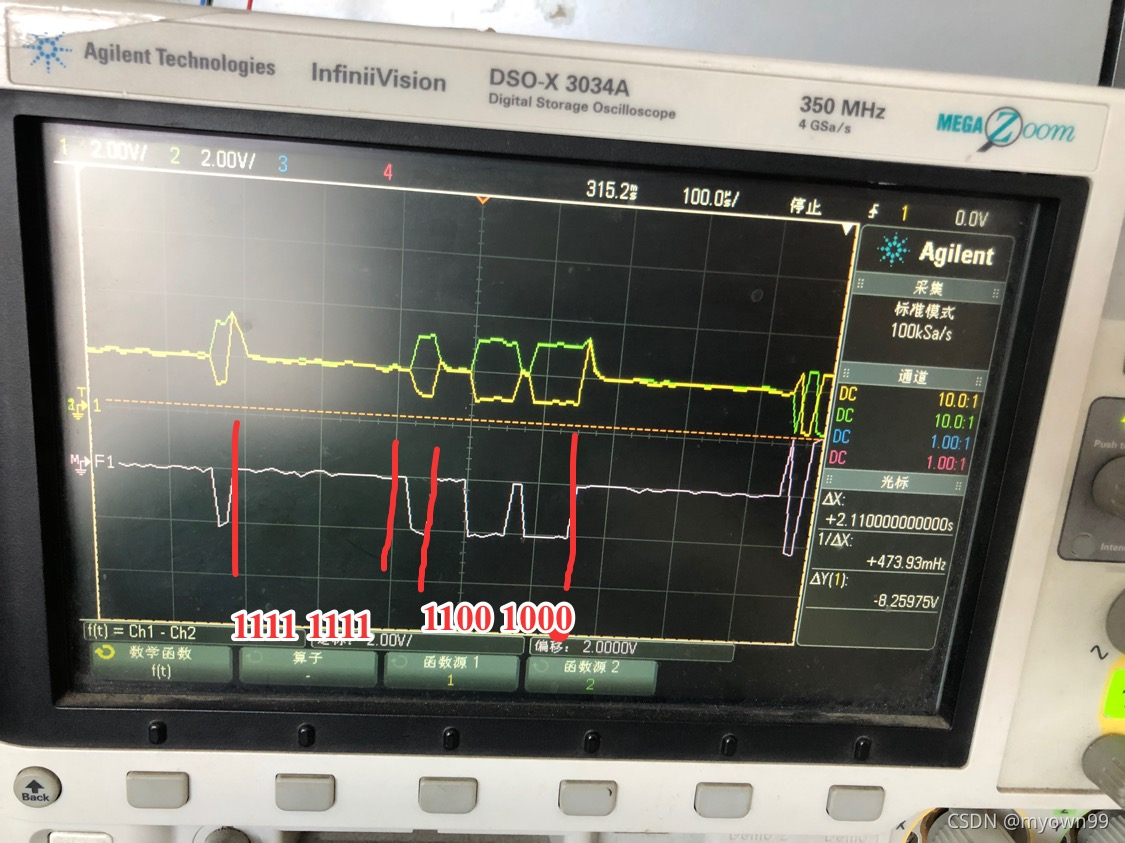

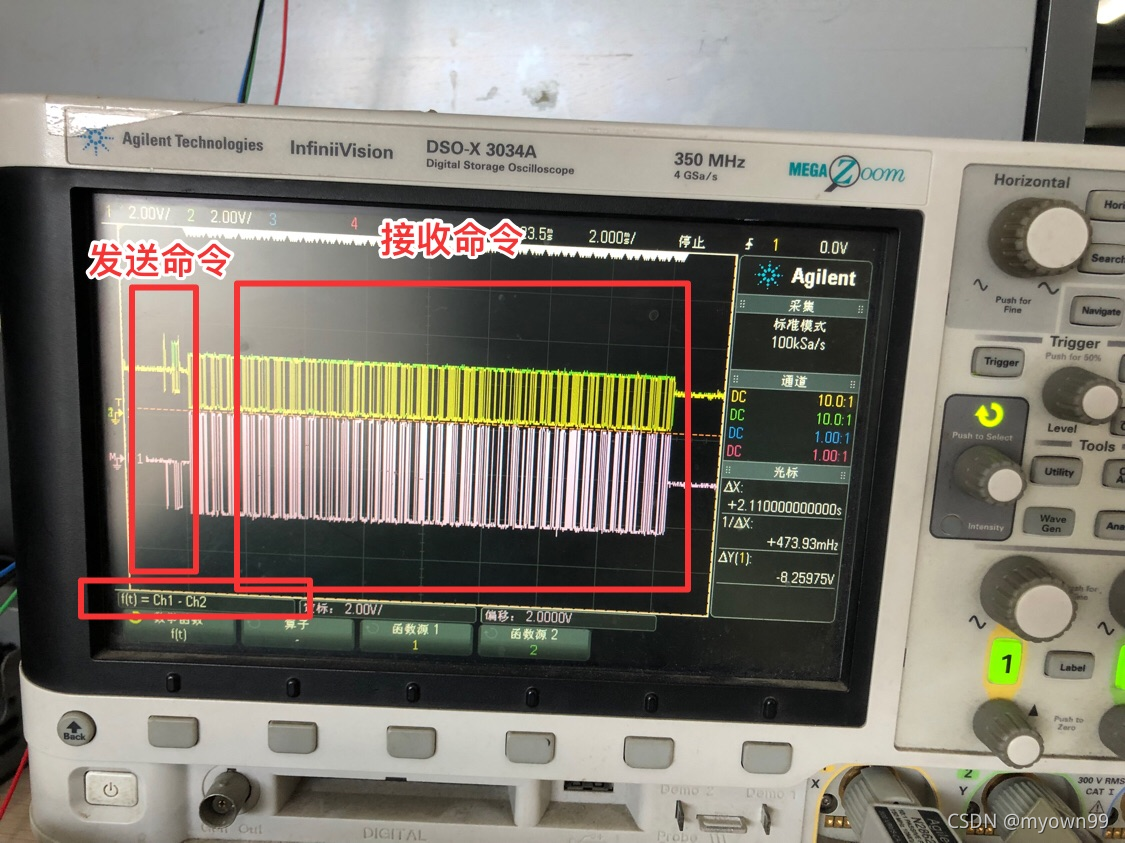

正常测得波形：

分析发送命令：起始位0后是数据位：1111 1111 换算后是0xFF， 1100 1000 换算后是：0x13。这里说明命令正确。

以下是测试时注意的点：

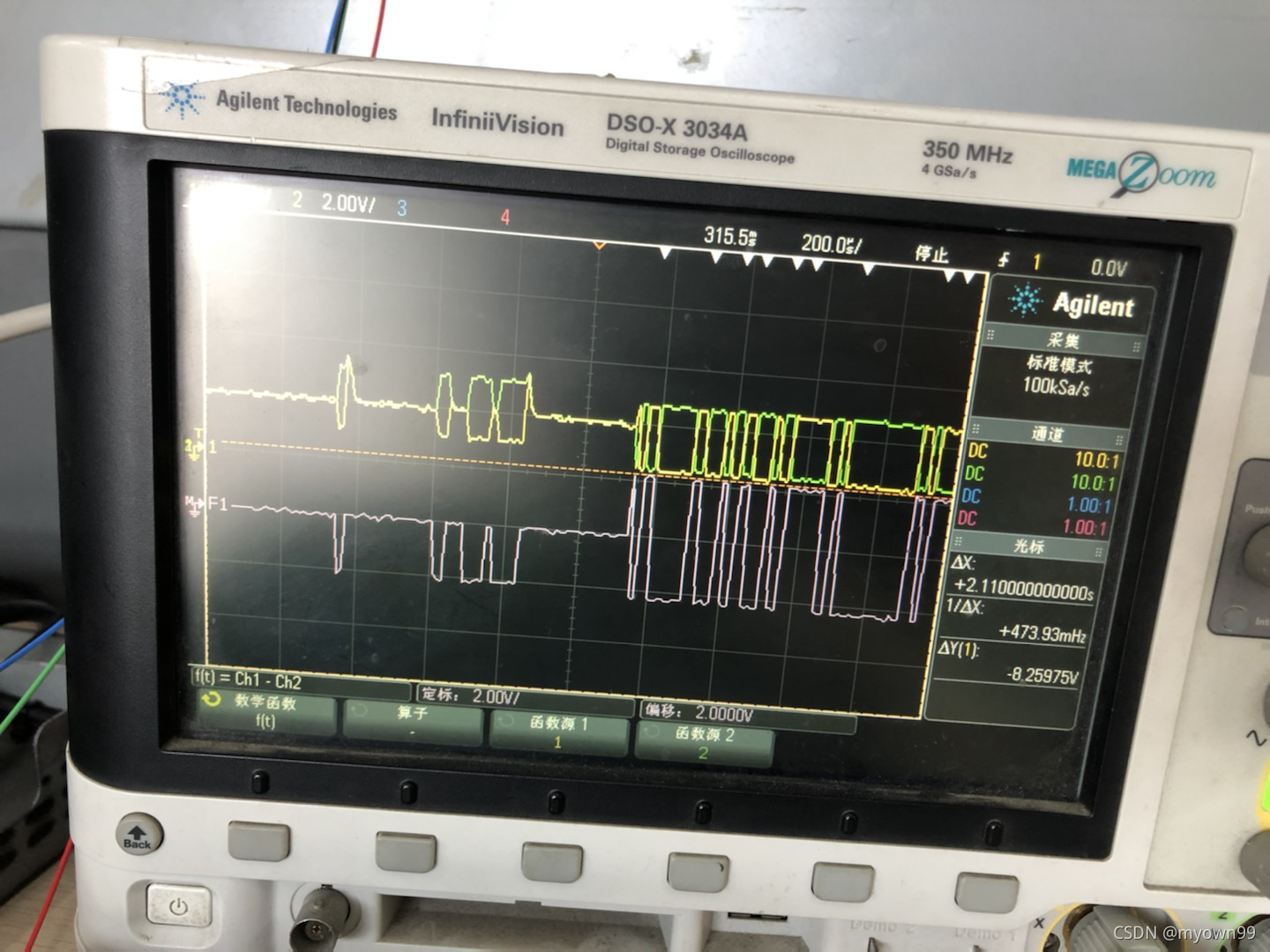

1.如果探针A B搞反掉，变成B-A，波形也会反向变化：如图

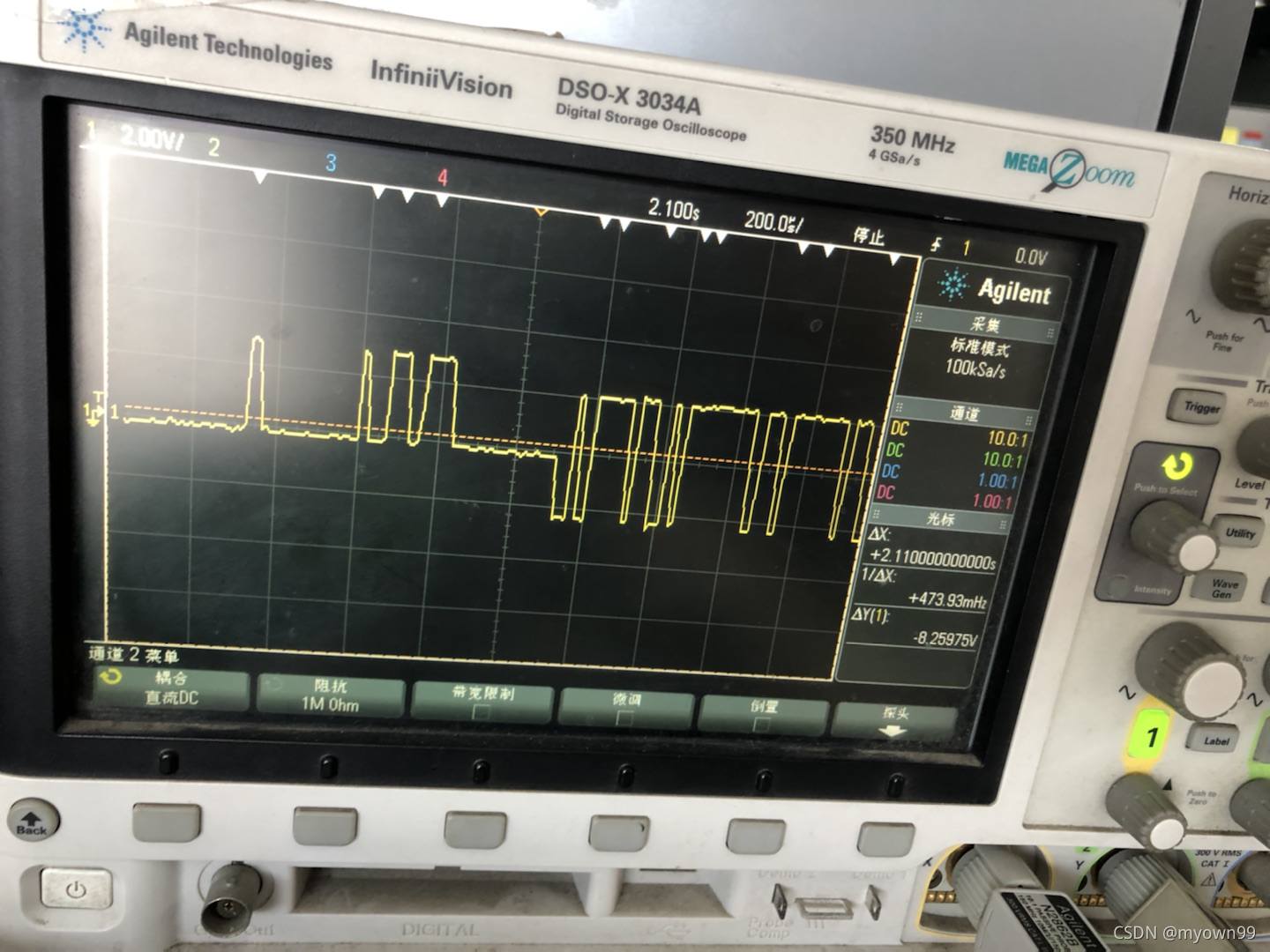

第二种测试方法：探头夹夹在485B上，探针接B,这种也可以测试波形。

注意犯错点

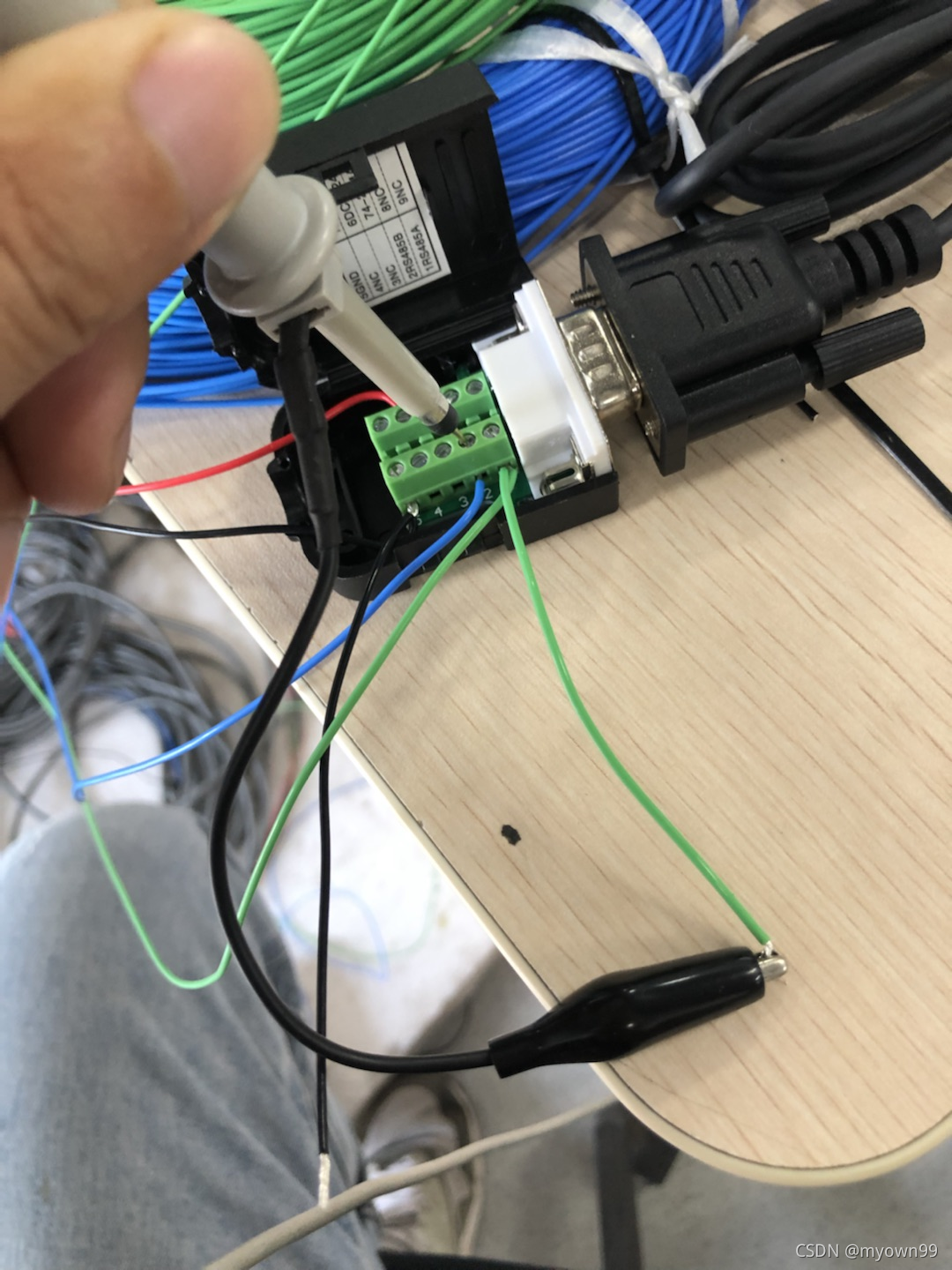

1.夹子夹A,探针探B，如下图：485A---绿色线   485B---蓝色线

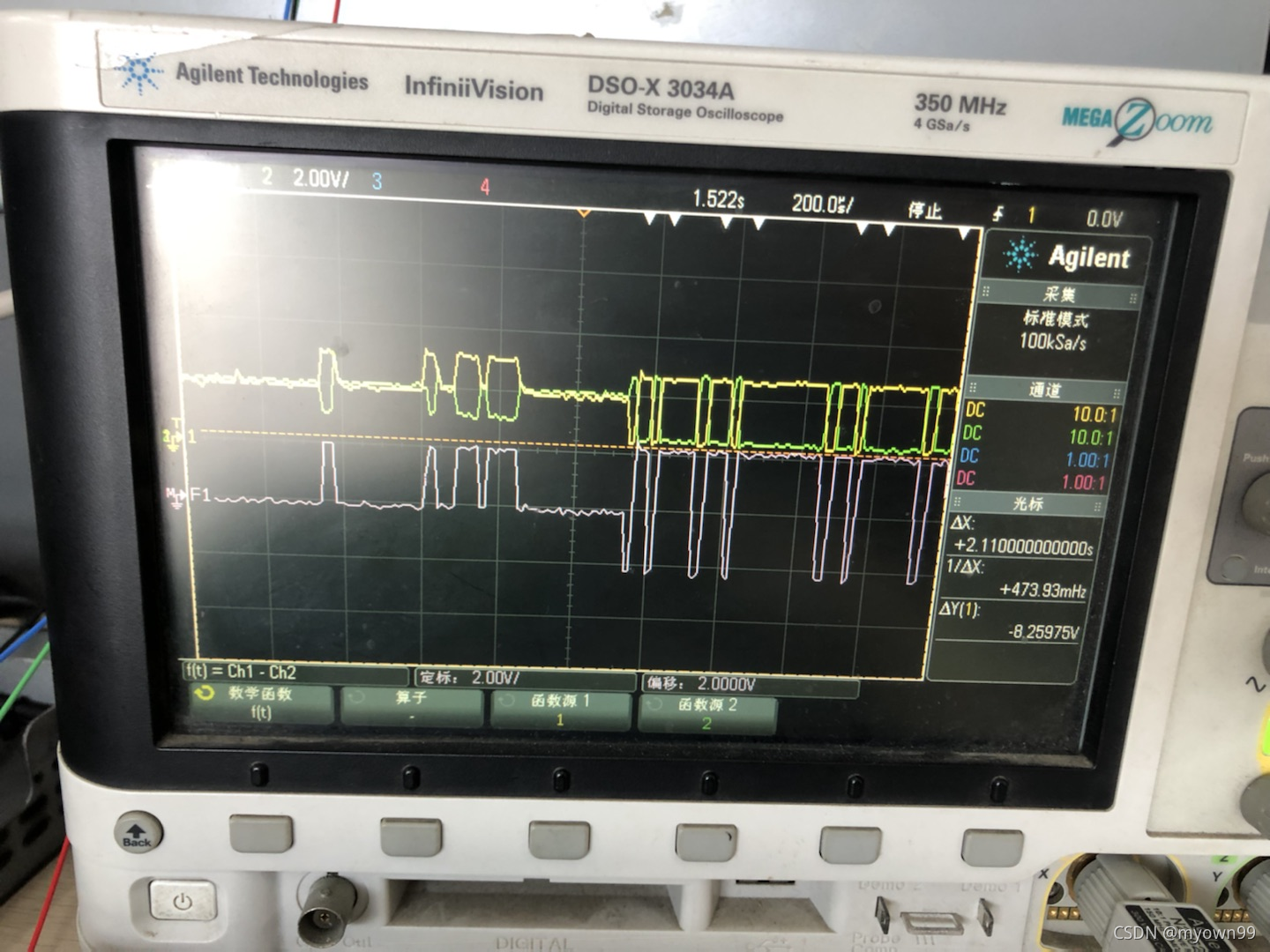

形成B-A，波形也就反了。
