JIURL PE 格式学习总结（四）-- PE文件中的资源(5)

原文地址：http://hi.baidu.com/liguocan/blog/item/773786fd2627241308244d57.html

在原文中，实际上也是不全的，这篇文章我从其他地方剪切了点过来，补到尾上，没想到粘贴不下了，所以，只好放弃了，实际上我觉得这篇文章图4-1的图画得很形象，顺着这个图片去看就很容易理解了，，，呵呵，，感谢JIURL ，。。

程序所用到的各种资源，比如 bmp,cursor,menu,对话框等都存在PE文件中。
    我们将详细介绍关于资源的各种结构，通过一个例子来说明资源及其相关结构是怎么放在PE文件中的。以及如何在遍历PE文件中的所有资源。我们只最终找到这些资源在文件中的位置和长度。而不具体分析某种资源的格式，比如有个BMP的资源，我们不分析BMP格式。
一 找到资源在文件中位置。

    资源都放在PE文件的某个节中，该节的节表项中的PointerToRawData，就是资源节在文件中的位置。

1.1 得到PE Header在文件中的位置。
    通过DOS Header结构的成员e_lfanew，可以确定PE Header的在文件中的位置。

1.2 得到文件中节的数目。
    确定PE Header的在文件中的位置之后，就可以确定PE Header中的成员FileHeader和成员OptionalHeader在文件中的位置。根据 FileHeader 中的 成员NumberOfSections 的值，就可以确定文件中节的数目，也就是节表数组中元素的个数。

1.3 得到节表在文件中的位置。
    PE Header在文件中的位置加上PE Header结构的大小就可以得到节表在文件中的开始位置。PE Header结构的大小可以由Signature的大小加上FileHeader的大小再加上FileHeader中的SizeOfOptionalHeade来确定。其实到目前为止SizeOfOptionalHeade也就是结构Optional Header的大小也是固定的,所以整个PE Header结构的大小也是固定。不过为了安全起见，还是用Signature的大小加上FileHeader的大小再加上FileHeader中的SizeOfOptionalHeade来确定比较保险。 网管u家u.bitscn@com

1.4 得到资源节在文件中的位置。
    第1.2步中我们确定了文件中节的数目，第1.3步中我们确定了节表在文件中的位置。
    现在有两种方法来确定资源在文件中的位置。
    第一种方法，根据节的数目，遍历节表数组。也就是从0到(节表数-1)的每一个节表项。
比较每一个节表项的Name字段，看是否等于".rsrc"。如果等于。就找到了资源节的节表项。
这个节表项中的 PointerToRawData 中的值，就是资源节在文件中的位置。
    第二种方法，取得PE Header中的Optional Header中的DataDirectory数组中的第三项，
也就是资源项。DataDirectory[]数组的每项都是IMAGE_DATA_DIRECTORY结构，该结构定义如下。
typedef struct _IMAGE_DATA_DIRECTORY {
DWORD VirtualAddress;
DWORD Size;
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
取得DataDirectory数组中的第三项中的成员VirtualAddress的值。这个值就是在内存中资源节的RVA。
然后根据节的数目，遍历节表数组。也就是从0到(节表数-1)的每一个节表项。
每个节在内存中的RVA的范围是从该节表项的成员VirtualAddress字段的值开始（包括这个值），
网管bitscn_com

到VirtualAddress+Misc.VirtualSize的值结束（不包括这个值）。
我们遍历整个节表，看我们取得的资源节的RVA，在哪个节表项的RVA范围之内。
如果在范围之内，就找到了资源节的节表项。
这个节表项中的 PointerToRawData 中的值，就是资源节在文件中的位置。
如果这个PE文件没有资源的话，DataDirectory数组中的第三项内容为0。

这样我们就得到了资源在文件中开始的位置。

二 PE文件中的资源。

    我们已经得到了资源节在文件中的位置。
资源节最开始是一个IMAGE_RESOURCE_DIRECTORY结构。
在WINNT.H中定义如下。

typedef struct _IMAGE_RESOURCE_DIRECTORY {
DWORD Characteristics;
DWORD TimeDateStamp;
WORD MajorVersion;
WORD MinorVersion;
WORD NumberOfNamedEntries;
WORD NumberOfIdEntries;
// IMAGE_RESOURCE_DIRECTORY_ENTRY DirectoryEntries[];
} IMAGE_RESOURCE_DIRECTORY, *PIMAGE_RESOURCE_DIRECTORY;
这个结构长度为16字节，共有6个字段。
各字段含义如下：
Characteristics： Resource flags，保留用于以后使用，目前都为0。
网管网www_bitscn_com

TimeDateStamp：资源编译器产生资源的时间。
MajorVersion：
MinorVersion：
NumberOfNamedEntries：用字符串来标示IMAGE_RESOURCE_DIRECTORY_ENTRY项的，紧跟着本结构的IMAGE_RESOURCE_DIRECTORY_ENTRY数组的成员个数。
Number of ID Entries：用整形数字来表示IMAGE_RESOURCE_DIRECTORY_ENTRY项的，紧跟着本结构的IMAGE_RESOURCE_DIRECTORY_ENTRY数组的成员个数。

    IMAGE_RESOURCE_DIRECTORY后面一定会紧跟着一个IMAGE_RESOURCE_DIRECTORY_ENTRY数组。
IMAGE_RESOURCE_DIRECTORY_ENTRY结构定义如下。

typedef struct _IMAGE_RESOURCE_DIRECTORY_ENTRY {
union {
struct {
DWORD NameOffset:31;
DWORD NameIsString:1;
};
DWORD Name;
WORD Id;
};
union {
DWORD OffsetToData;
struct {
DWORD OffsetToDirectory:31;
DWORD DataIsDirectory:1;
};
};
} IMAGE_RESOURCE_DIRECTORY_ENTRY, *PIMAGE_RESOURCE_DIRECTORY_ENTRY;

这个结构长度为8个字节。共有两个字段，每个字段4个字节。

根据不同情况，这两个字段的含义不一样。这个结构的定义如果看不懂的话，后面的例子一看就会明白了。
网管联盟bitsCN@com

第一个字段，当第一个字段的最高位是1的时候，表示，这个DWORD的剩下31位表明一个相对于资源开始位置的偏移，这个偏移的内容是一个IMAGE_RESOURCE_DIR_STRING，用里面的字符串来标明这个IMAGE_RESOURCE_DIRECTORY_ENTRY。当第一个字段的最高位是0的时候，表示，这个DWORD的低WORD中的值作为id标明这个IMAGE_RESOURCE_DIRECTORY_ENTRY。

第二个字段，当第二个字段的最高位是1的时候，表示，还有下一层的结构。这个DWORD的剩下31位表明一个相对于资源开始位置的偏移，这个偏移的内容会是一个下一层的IMAGE_RESOURCE_DIRECTORY结构，这个请看后面的例子中的说明。

当第二个字段的最高位是0的时候，表示，已经没有下一层的结构了。这个DWORD的剩下31位表明一个相对于资源开始位置的偏移，这个偏移的内容会是一个IMAGE_RESOURCE_DATA_ENTRY结构，IMAGE_RESOURCE_DATA_ENTRY结构会说明资源的位置。

    标示一个IMAGE_RESOURCE_DIRECTORY_ENTRY一般都是使用id，就是一个整数。

但是也有少数的使用IMAGE_RESOURCE_DIR_STRING来标示一个IMAGE_RESOURCE_DIRECTORY_ENTRY。

IMAGE_RESOURCE_DIRECTORY_ENTRY结构定义如下。 网管网www_bitscn_com

typedef struct _IMAGE_RESOURCE_DIR_STRING_U {

WORD Length;

WCHAR NameString[ 1 ];

} IMAGE_RESOURCE_DIR_STRING_U, *PIMAGE_RESOURCE_DIR_STRING_U;

这个结构中将有一个Unicode的字符串，是字对齐的。所有这些用来标识的IMAGE_RESOURCE_DIR_STRING都放在一起，这个结构的长度是可变的，由第一个字段Length指明后面的Unicode字符串的长度。

    经过3层IMAGE_RESOURCE_DIRECTORY_ENTRY（一般是3层，也有可能更少些。第一层资源类型bmp,menu等等，第二层资源名，第三层是资源的Language。）最终会找到一个IMAGE_RESOURCE_DATA_ENTRY结构，这个结构中存有相应（某资源类型,某资源名，某资源Language）资源的位置和大小，就真正找到资源了。IMAGE_RESOURCE_DATA_ENTRY定义如下。

typedef struct _IMAGE_RESOURCE_DATA_ENTRY {

DWORD OffsetToData;

DWORD Size;

DWORD CodePage;

DWORD Reserved;

} IMAGE_RESOURCE_DATA_ENTRY, *PIMAGE_RESOURCE_DATA_ENTRY;

这个结构长16个字节，有4个字段。

OffsetToData：这是一个内存中的RVA，要转化成文件中的位置，需要用这个值减去资源节的开始RVA，
网管联盟bitsCN_com

资源节的开始RVA可以由Optional Header中的DataDirectory数组中的第三项中的VirtualAddress的值得到。

或者节表中，资源节那项中的VirtualAddress的值得到。相减之后，就可以得到相对于资源节开始的偏移。

再加上资源节在文件中的开始位置，节表中资源节那项中的PointerToRawData的值，就是资源在文件中的位置。

Size：资源的大小，以字节为单位。

CodePage：一般来说是Unicode code page。

Reserved：保留，值为0。

上面是资源各种结构的说明，知道这些结构还远远不够，下面我们通过一个例子来看如何通过这些结构找到资源。

我们的例子是Win2k中的可执行文件telnet.exe。为了防止大家版本不同，本文附带了这个PE文件。

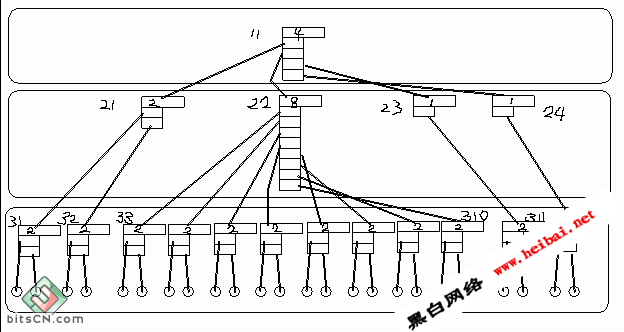

PE文件的资源的各种结构放在一个树型结构中，这个结构一般有3层，如图4.1，就是telnet.exe中的情况。
