RAID配置实战

一、RAID磁盘阵列介绍

1.RAID磁盘阵列概念

RAID是Redundant Array of Independent Disks的缩写，中文简称为独立冗余磁盘阵列
定义：把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组 (逻辑硬盘)，从而提供比单个硬盘更高的存储性能和提供数据备份技术
组成磁盘阵列的不同方式称为RAID级别(RAID Levels)

2.常用的RAID级别

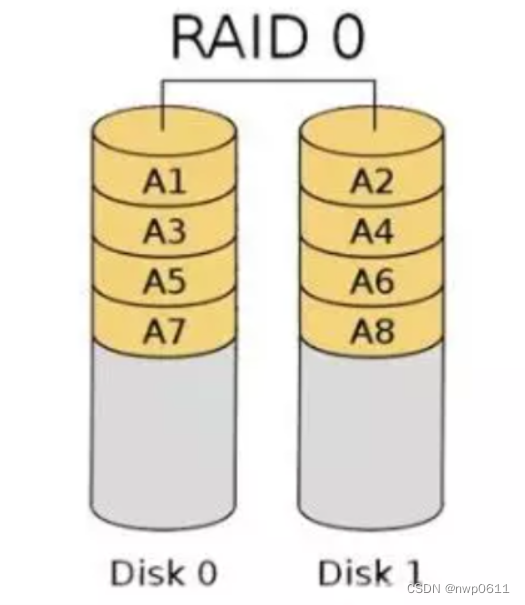

• RAID 0(条带化存储)：N块硬盘并行组合成一个新的逻辑盘，性能最佳

• 特点：RAID 0连续以拉或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但它没有数据冗余，RAID 0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据，RAID0不能应用于数据安全性要求高的场合
  优点：使用 n 颗硬盘，即可拥有将近 n 倍的读写效能，读写性能是所有 RAID 级别中最高的。
  缺点：不提供数据冗余，因此一旦用户数据损坏，损坏的数据将无法得到恢复, RAID0 运行时只要其中任一块硬盘出现问题就会导致整个数据的故障。

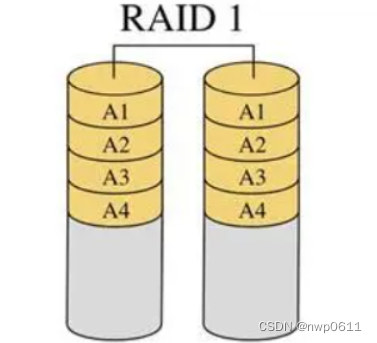

• RAID 1(镜像存储)：N (偶数) 块硬盘组合成一组镜像，N/2容量

特点：通过磁盘数据镜像实现数据几余，在成对的独立磁盘上产生互为备份的数据，当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此 RAID 1可以提高读取性能
优点：安全性依照数组里的实体硬盘数量倍数成长。
缺点：空间利用率是所有 RAID 中最没有效率的，成本最高

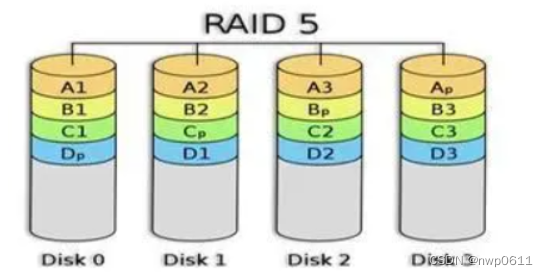

• RAID 5： N (N>=3)块盘组成阵列，一份数据产生N-1个条带

特点： 有1份校验数据，共N份数据在N块盘上循环均衡存储，N块盘同时读写，读性能很高，但由于有校验机制的问题，写性能相对不高， (N-1) /N磁盘利用率
优势：可靠性高，允许坏1块盘，不影响所有数据
缺点：需要额外的运算资源，仅能忍受 1 个硬盘损毁。

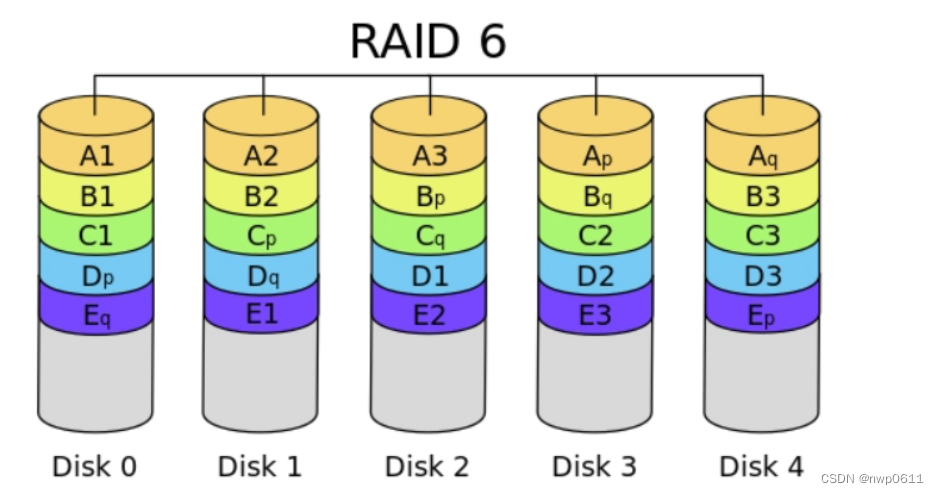

• RAID 6： N(N>=4)块盘组成阵列，(N-2) /N磁盘利用率

特点：与RAID 5相比，RAID 6增加了第二个独立的奇偶校验信息块，两个独立的奇偶系统使用不同的算法，即使两块磁盘同时失效也不会影响数据的使用，相对于RAID5有更大的“写损失”，因此写性能较差
优点：允许在同一组内并发进行多个写操作
缺点：计算校验地址占用较多的处理时间，较低的写入速率。

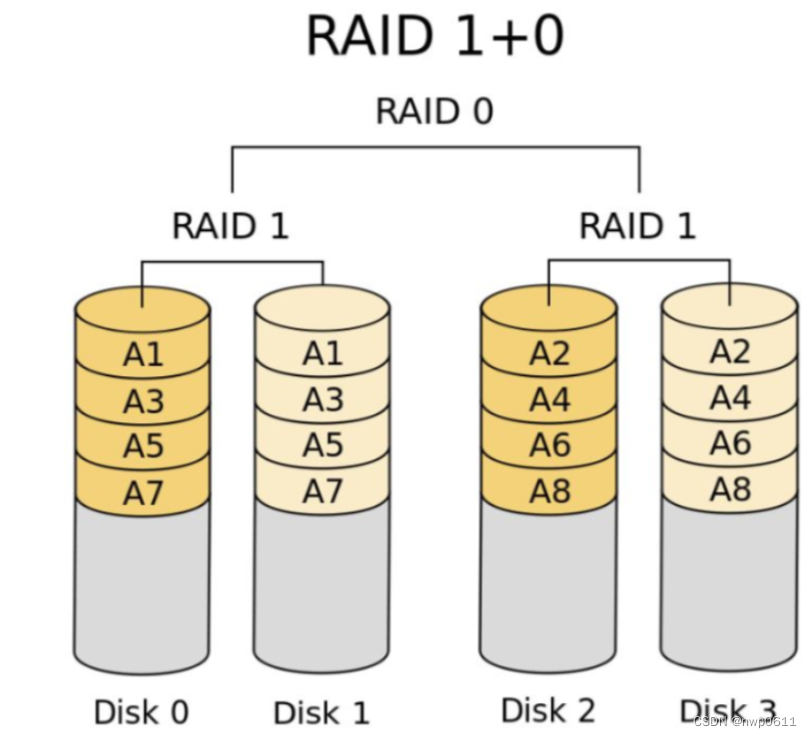

• RAID 1+0(先做镜象，再做条带)： N (偶数，N>=4) ，N/2磁盘利用率，N/2块盘同时写入，N块盘同时读取

特点：N (偶数，N>=4) 块盘两两镜像后，再组合成一个RAID 0，N/2磁盘利用率，N/2块盘同时写入，N块盘同时读取
优势：性能高，可靠性高

• RAID 0+1(先做条带，再做镜象)：

读写性能与RAID 1+0相同
安全性低于RAID 1+0

RAID各级别的不同点

二、阵列卡介绍与真机配置

1.阵列卡介绍

• 阵列卡是用来实现RAID功能的板卡

• 通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的

• 不同的RAID卡支持的RAID功能不同
  例如支持RAID0、RAID1、RAID5、RAID10等

• RAID卡的接口类型
  IDE接口、SCSI接口、SATA接口和SAS接口

• 2.磁盘阵列配置(硬件方式)

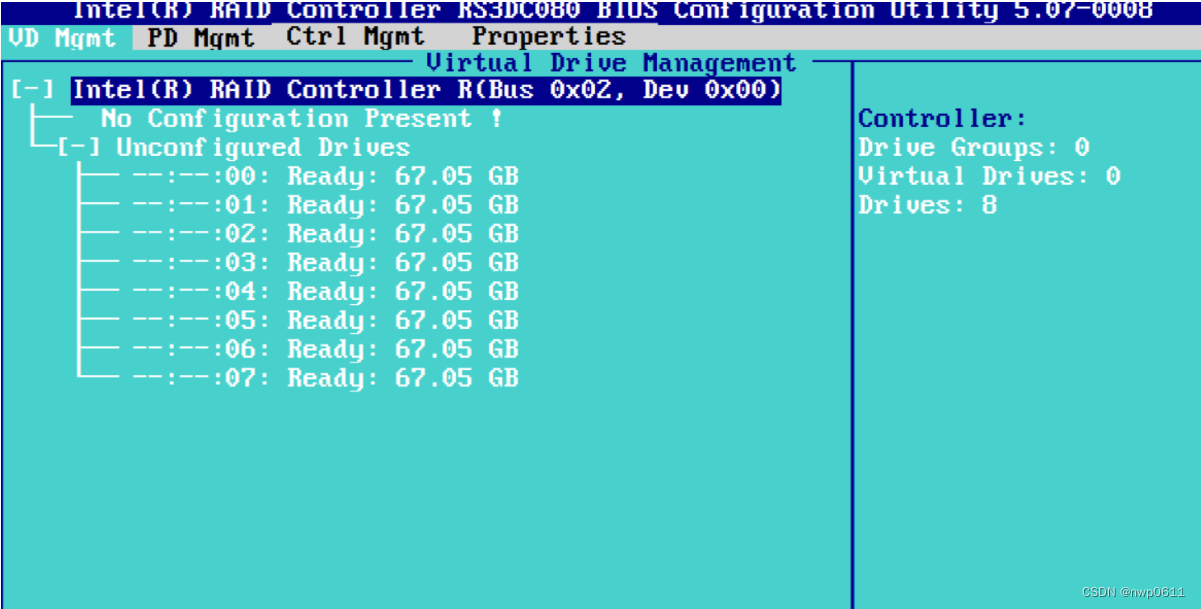

  通过RAID卡配置。

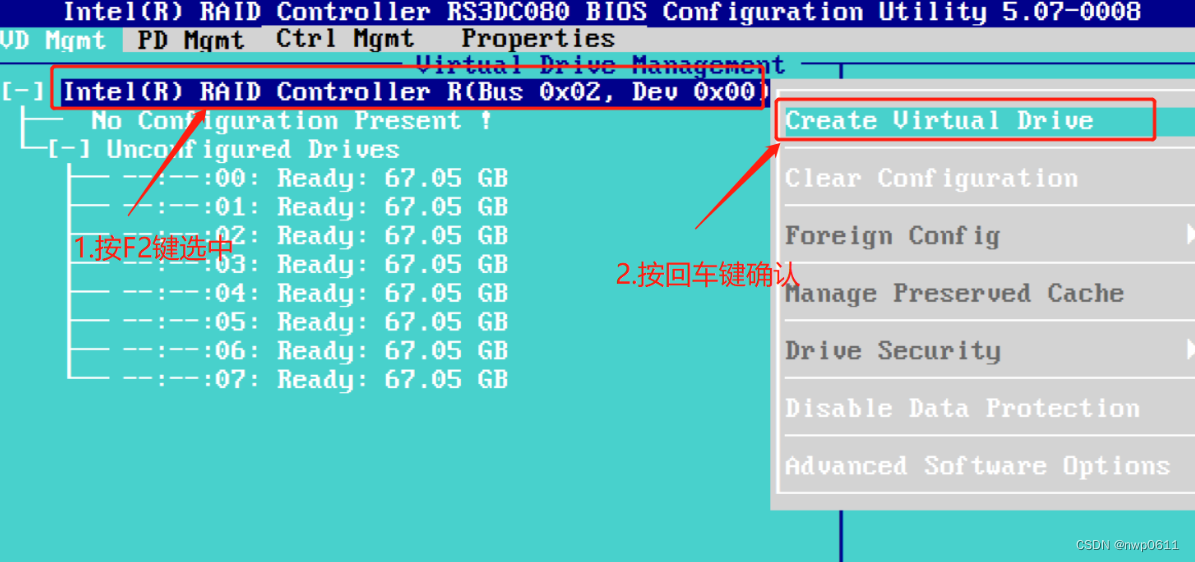

创建raid

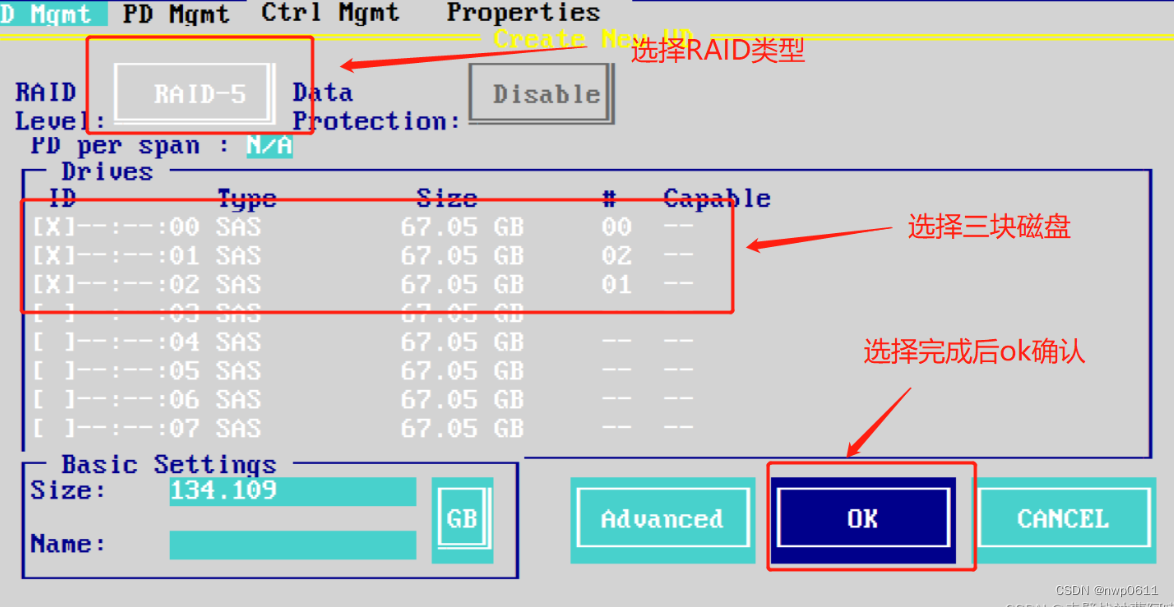

选择类型

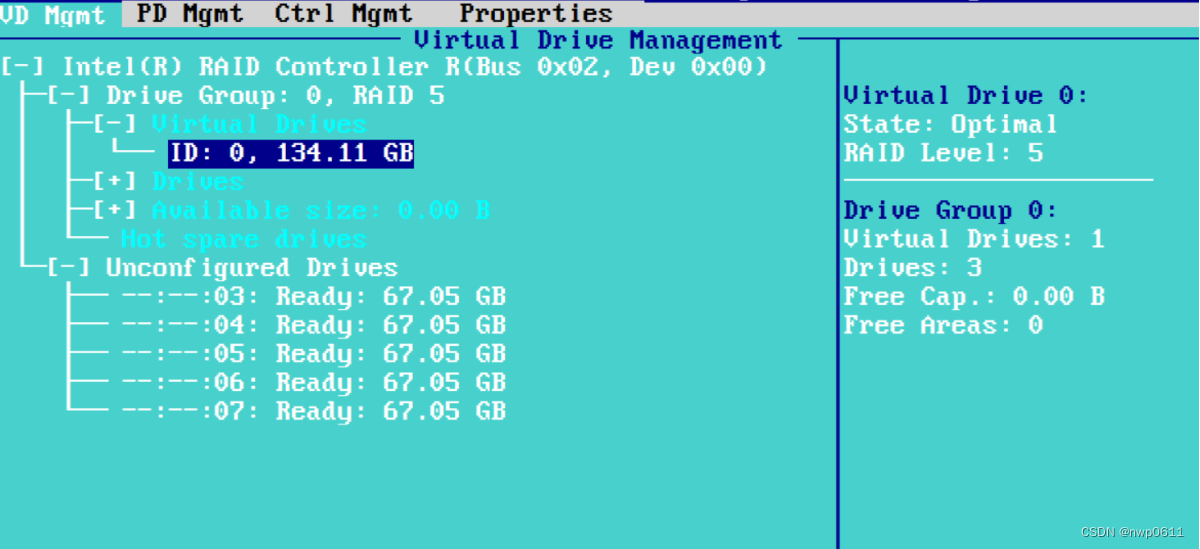

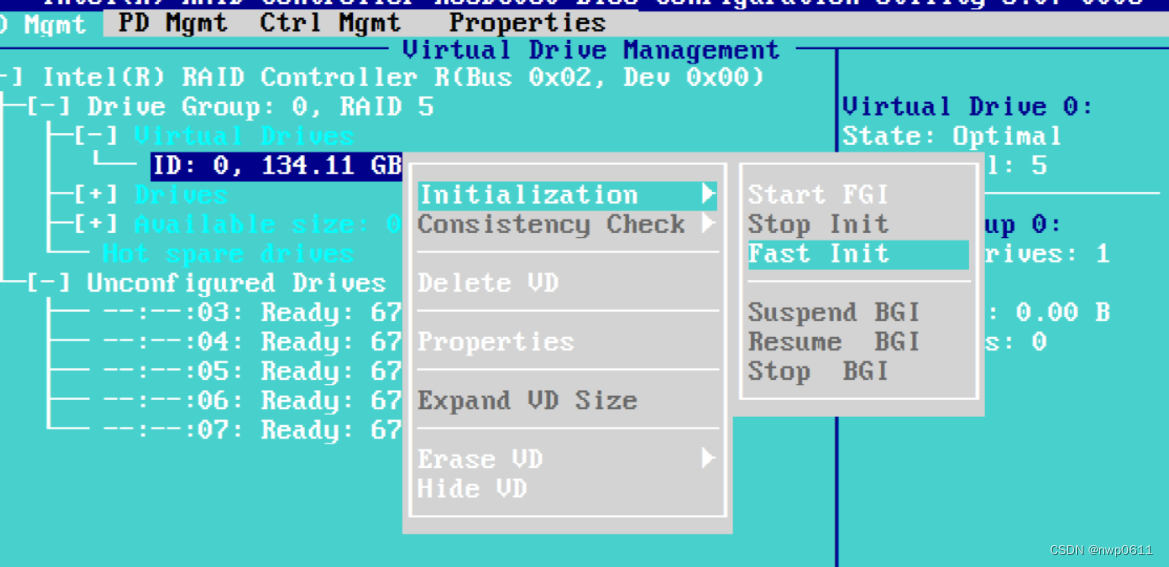

创建完毕后返回cu主界面查看以及创建的raid详细配置信息

创建完成后安装系统，同样需要对raid磁盘阵列进行格式化和挂载才可以使用

构建软RAID磁盘阵列

创建软 RAID 磁盘阵列步骤：

1. 检查是否已安装mdadm 软件包，

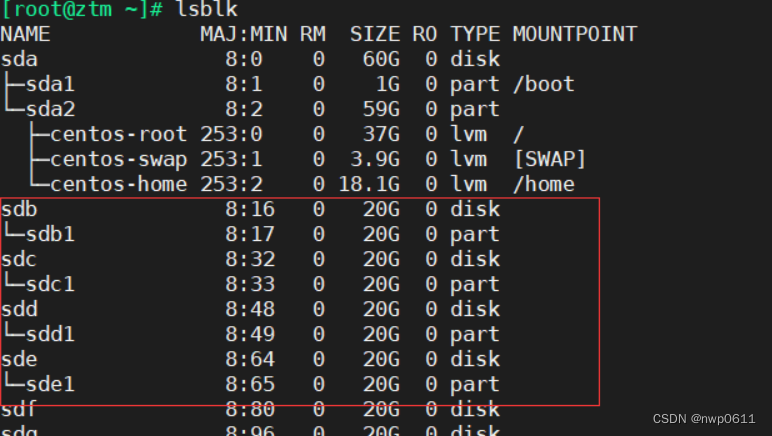

2. 使用fdisk工具将新磁盘设备/dev/sdb、/dev/sdc、/dev/sdd、/dev/sde划分出主分区sdb1、sdc1、sdd1、sde1，并且把分区类型的 ID 标记号改为“fd”

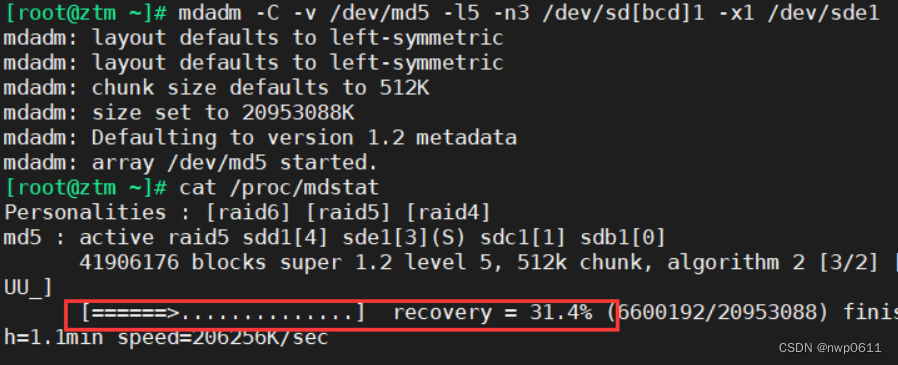

3. 创建 RAID5 设备，并查看RAID磁盘安装的详细信息

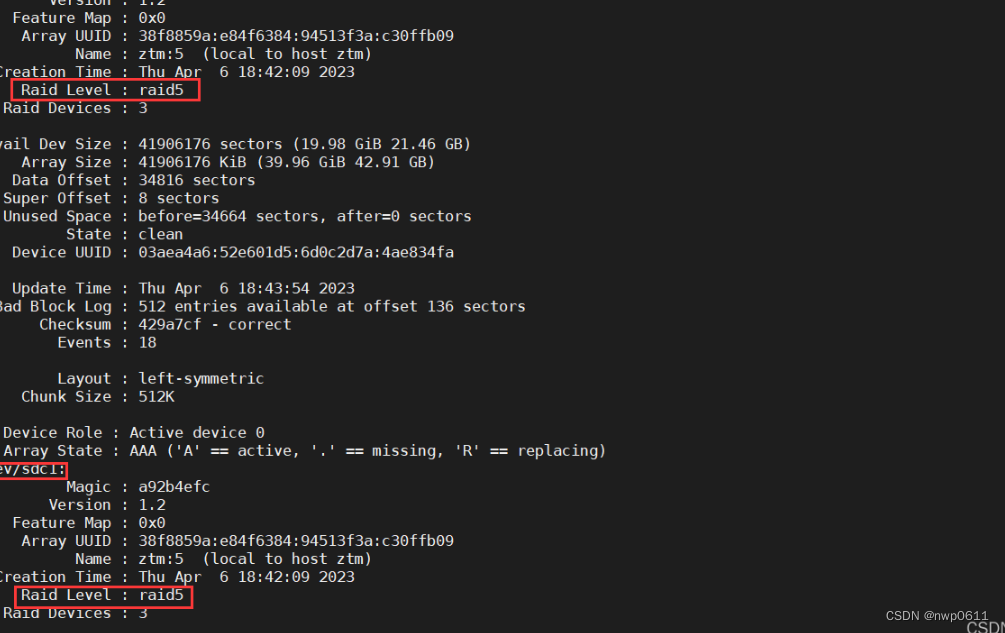

4. 检查磁盘是否已做RAID

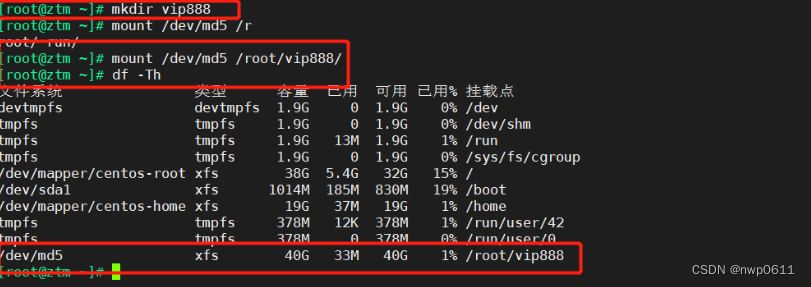

5. 创建并挂载文件系统

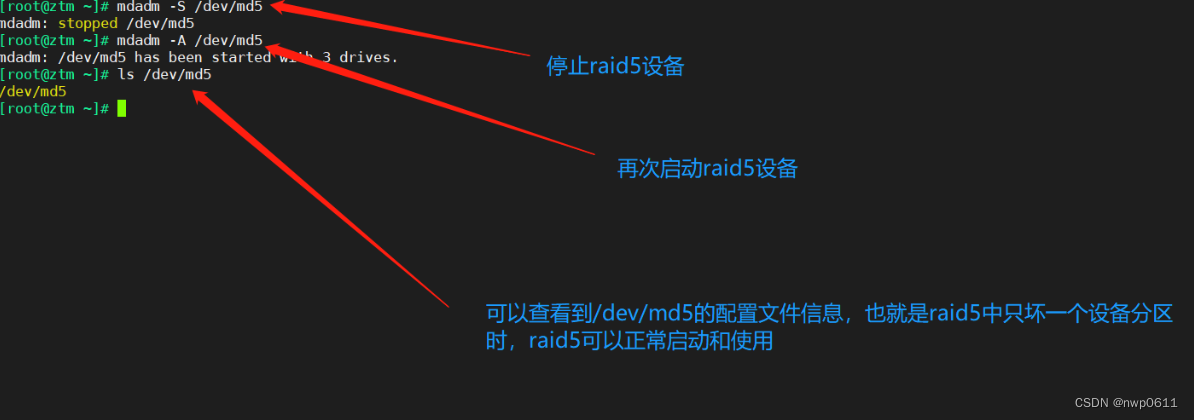

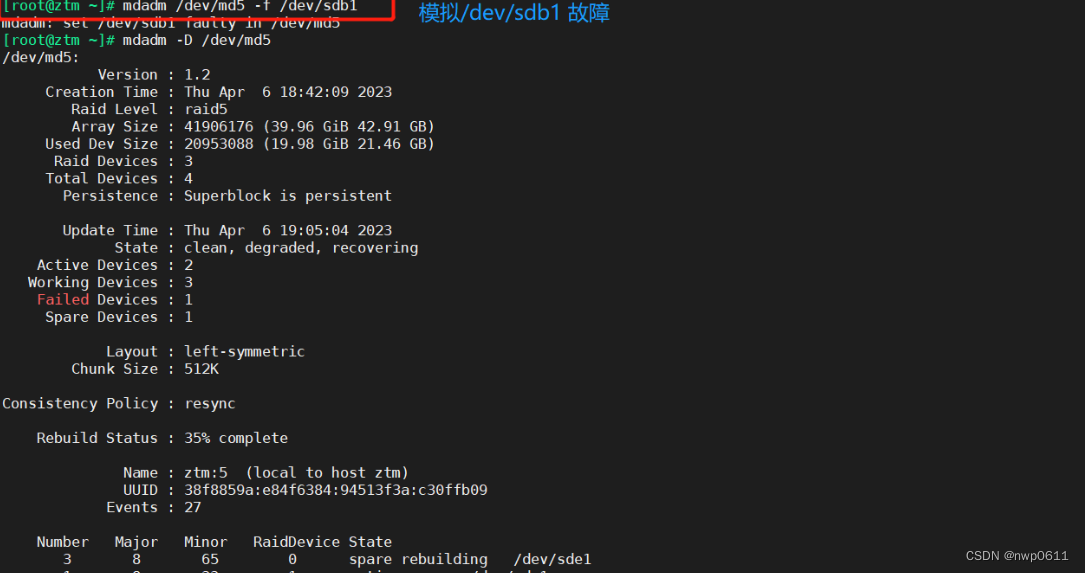

6. 实现故障恢复
