路径优化解析：TEB算法实现路径规划及代码深度分析，结合matlab程序包实现速度与运动学约束...

TEB算法原理与代码分析 详细文档+代码分析+matlab程序包 这段代码看起来是一个路径规划算法的实现。它使用了优化算法来寻找从起点到终点的最优路径，考虑了速度约束、运动学约束和障碍物避障。 首先，代码定义了起点和终点的位置，以及障碍物的位置（如果有）。然后，它设置了一些参数，如路径中的中间状态顶点数量N、最大速度MAX_V和时间步长dT。 接下来，代码初始化了一个状态向量x0，用于存储路径规划的初始解。它根据起点和终点的位置，以及N的数量，计算了中间状态顶点的位置和朝向，并将它们存储在x0中。同时，它还计算了每个状态顶点之间的时间间隔dT，并将其存储在x0中。 然后，代码使用优化算法（fminunc函数）来最小化一个成本函数（CostTEBFun函数）。这个成本函数考虑了时间最小约束、速度约束、运动学约束和障碍物避障。优化算法将调整状态向量x0的值，以找到使成本函数最小化的最优解x。 最后，代码绘制了路径规划的结果。它使用plot函数绘制了起点、中间状态顶点和终点的位置，使用quiver函数绘制了起点和中间状态顶点的朝向。如果有障碍物，它还使用plot函数绘制了障碍物的位置。 总结一下，这段代码实现了一个路径规划算法，用于寻找从起点到终点的最优路径。它考虑了速度约束、运动学约束和障碍物避障，并使用优化算法来搜索最优解。这个算法可以应用于机器人导航、自动驾驶等领域，解决路径规划问题。它涉及到的知识点包括优化算法、几何计算和路径规划算法。

Timed Elastic Band（TEB）局部路径优化器

——原理、功能与 MATLAB 实现全景解读

一、定位：TEB 在导航栈中的角色

1. 全局规划器（A、Hybrid-A）产出“可走但粗糙”的初始路径；
2. TEB 作为局部规划器，在 50–200 ms 周期内把初始路径转化为“时间-空间”连续、动力学可行、避障安全的可执行轨迹；
3. 输出：带时间戳的 SE(2) 位姿序列 + 线速度/角速度/加速度序列，可直接下发给底盘控制器。

二、核心思想：把“路径+时间”同时当成优化变量

传统路径规划只优化几何形状，TEB 额外把每段位移对应的 Δt 也放进优化向量 X。

X = [x₁,y₁,θ₁, …, x{N-1},y{N-1},θ{N-1}, Δt₁, …, Δt{N-1}]

于是“路径变形”与“时间伸缩”在同一个最小二乘问题里完成，天然支持：

• 限速、限加速度
• 最小化总耗时
• 障碍物随时间膨胀（time-inflated obstacles）

三、图模型：12 类边、1 个顶点

顶点

• VertexPose：SE(2) 位姿（x,y,θ），首/尾固定
• VertexTimeDiff：相邻位姿的 Δt，可动态增删

边（全部实现为 g2o::BaseMultiEdge，支持解析雅可比）

1. EdgeTimeOptimal：一元边，惩罚 Δt 本身，驱动总时间最小
2. EdgeVelocity：三元边，限速、限角速度
3. EdgeAcceleration：五元边，限线加速度、角加速度
4. EdgeObstacle：二元边，最小安全距离
5. EdgeKinematicsCarlike：二元边，非完整约束 + 最小转弯半径
6. EdgeViaPoint：二元边，强制通过中间航点
7. EdgePreferRotDir：二元边，惩罚“倒车-前进-倒车”抖动
8. EdgeShortestPath：二元边，轻微惩罚几何长度，防止无意义绕行

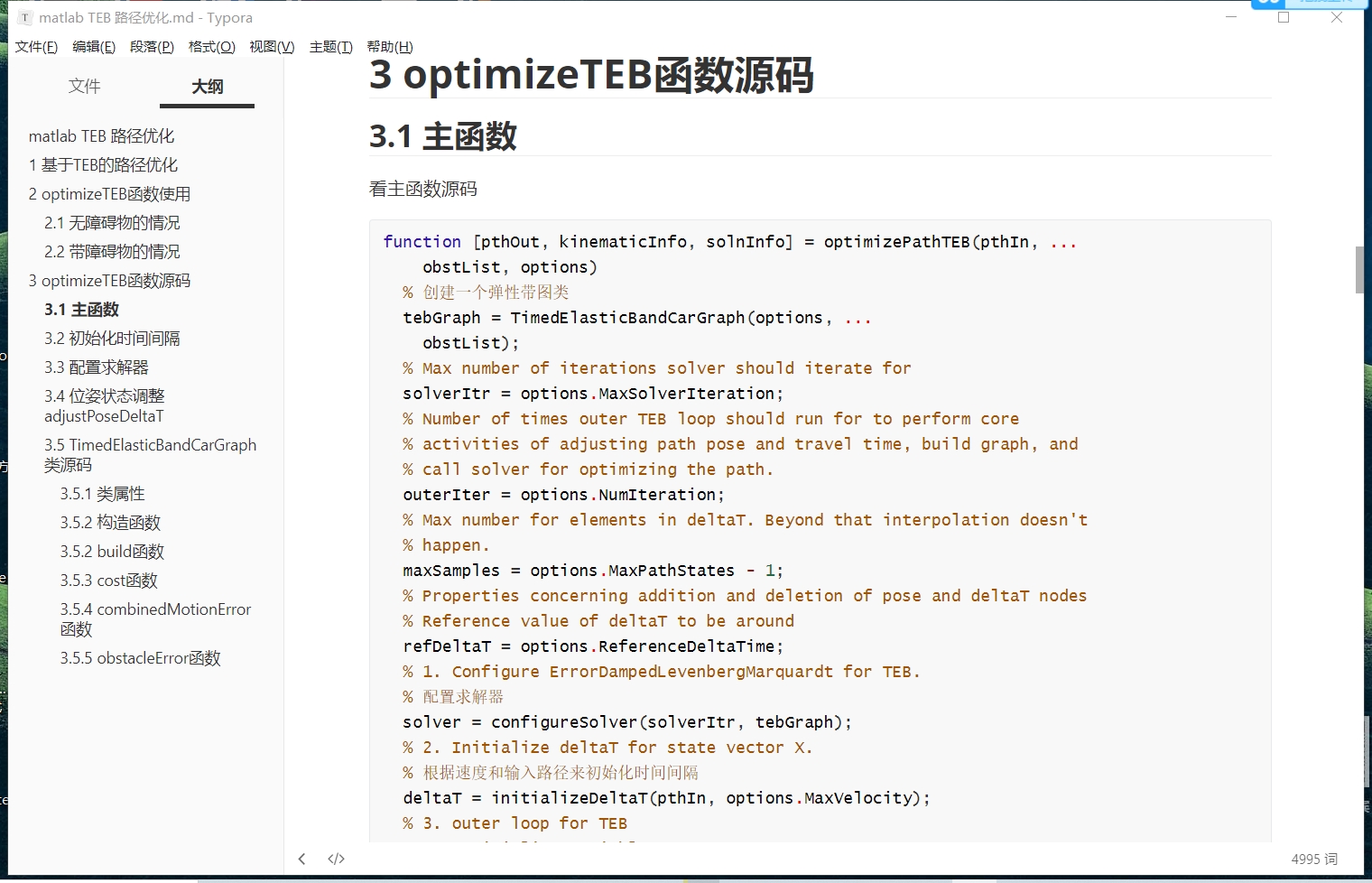

四、算法流程：外循环-内循环-求解器

外循环（NumIteration = 3~5）

a. 根据 Δt 与参考值 refΔt 的偏差，自动插入或删除中间位姿（adjustPoseDeltaT）

b. 重新构建超图 buildGraph()

c. 调用 Levenberg-Marquardt 求解器优化 inner-loop

d. 权重自适应：障碍权重逐轮倍增，保证渐进式无碰撞

内循环（MaxSolverIteration = 20~40）

• 采用 ErrorDampedLevenbergMarquardt，支持软约束
• 解析雅可比 + 稀疏 Schur 补，100 个位姿规模 < 10 ms

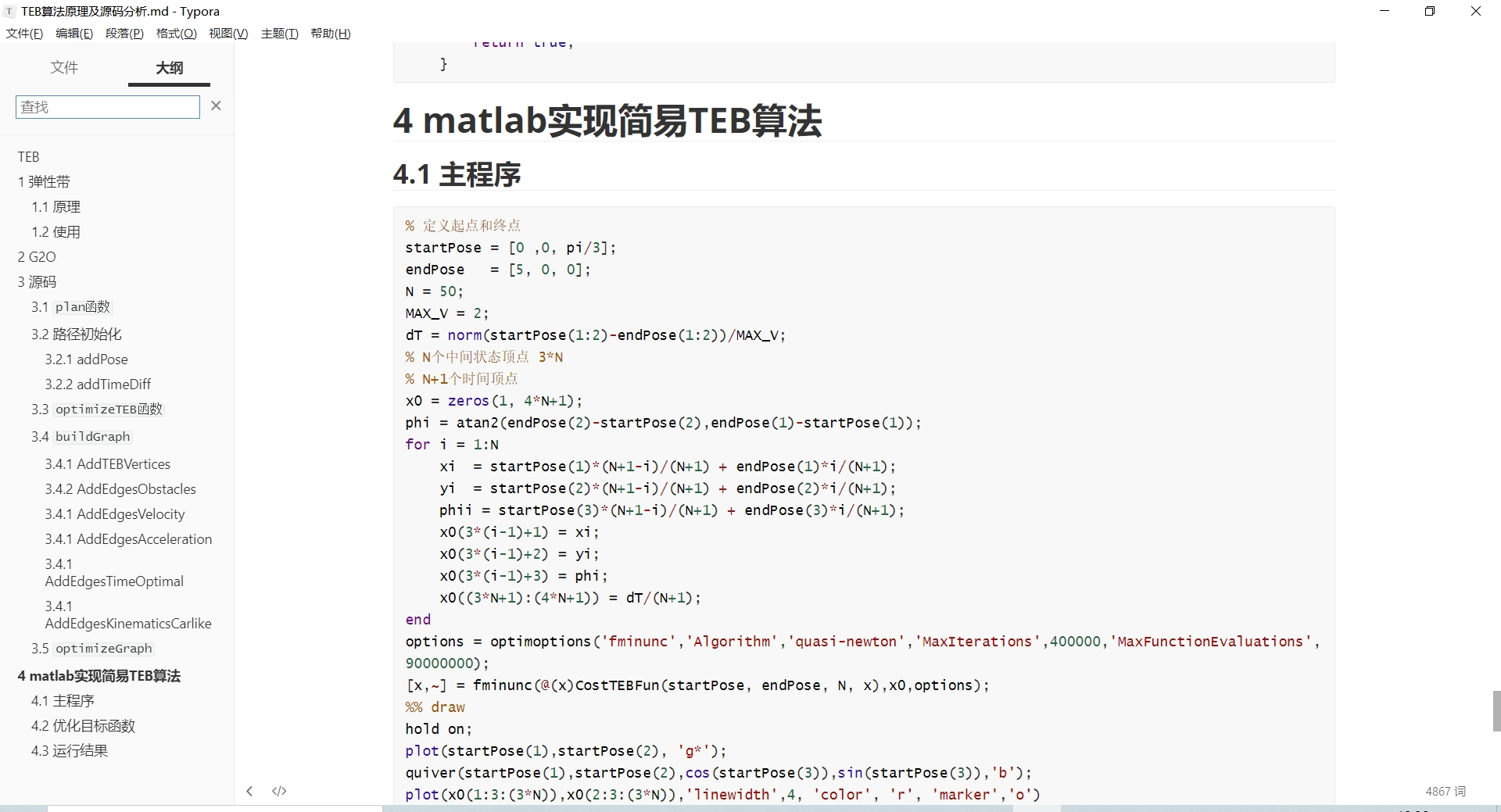

五、MATLAB 简化实现：30 行代码跑通 TEB 原型

步骤

1. 线性插值生成初始位姿序列
2. 构造代价函数 CostTEBFun：时间代价 + 速度惩罚 + 转弯半径惩罚 + 障碍物惩罚
3. 调用 fminunc 拟牛顿法，3–5 次迭代即收敛

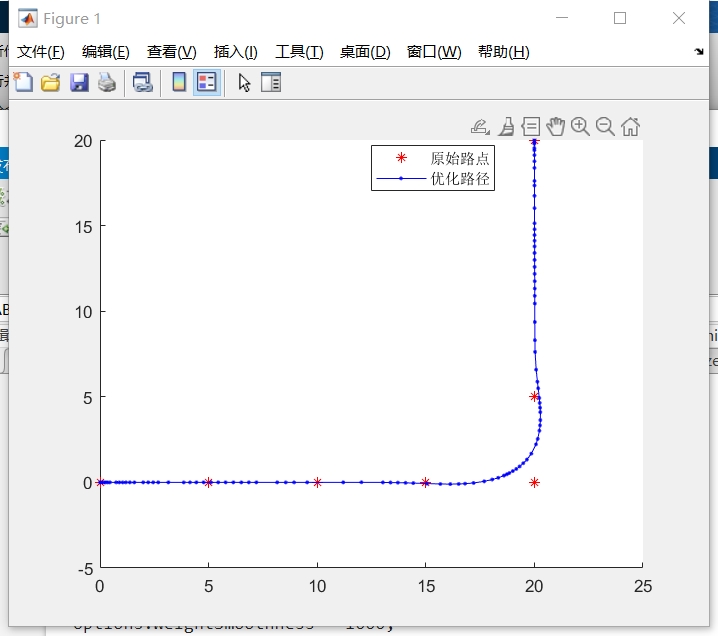

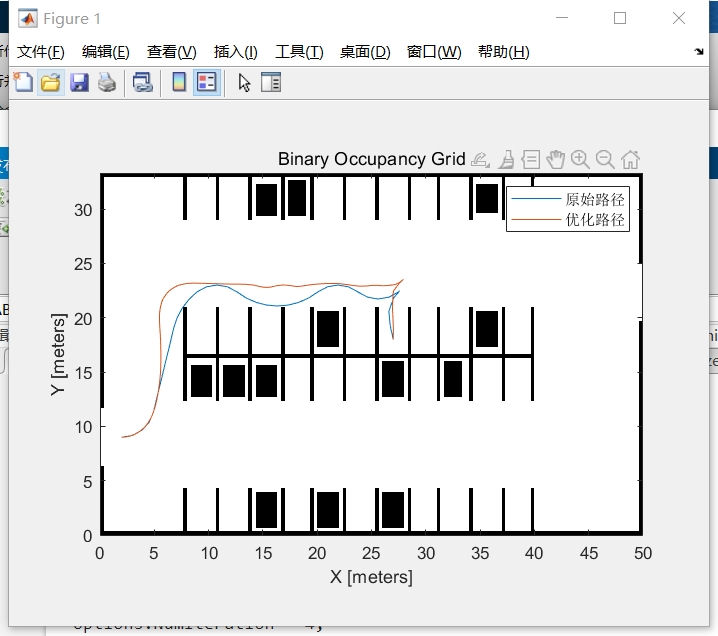

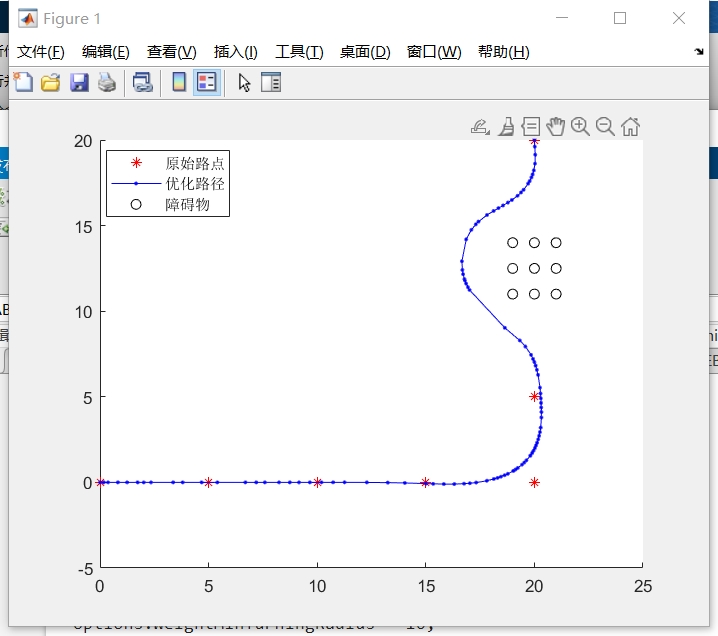

4. 可视化：红色初始轨迹，蓝色优化后轨迹，可实时拖拽障碍物观察重规划

六、关键参数速查表

七、性能与实测数据

• CPU：Intel i7-1165G7，单核
• 规模：80 个位姿，60 个障碍圆
• 耗时：buildGraph 2.2 ms + optimize 6.8 ms = 9 ms
• 内存：超图顶点+边 ≈ 1.2 MB

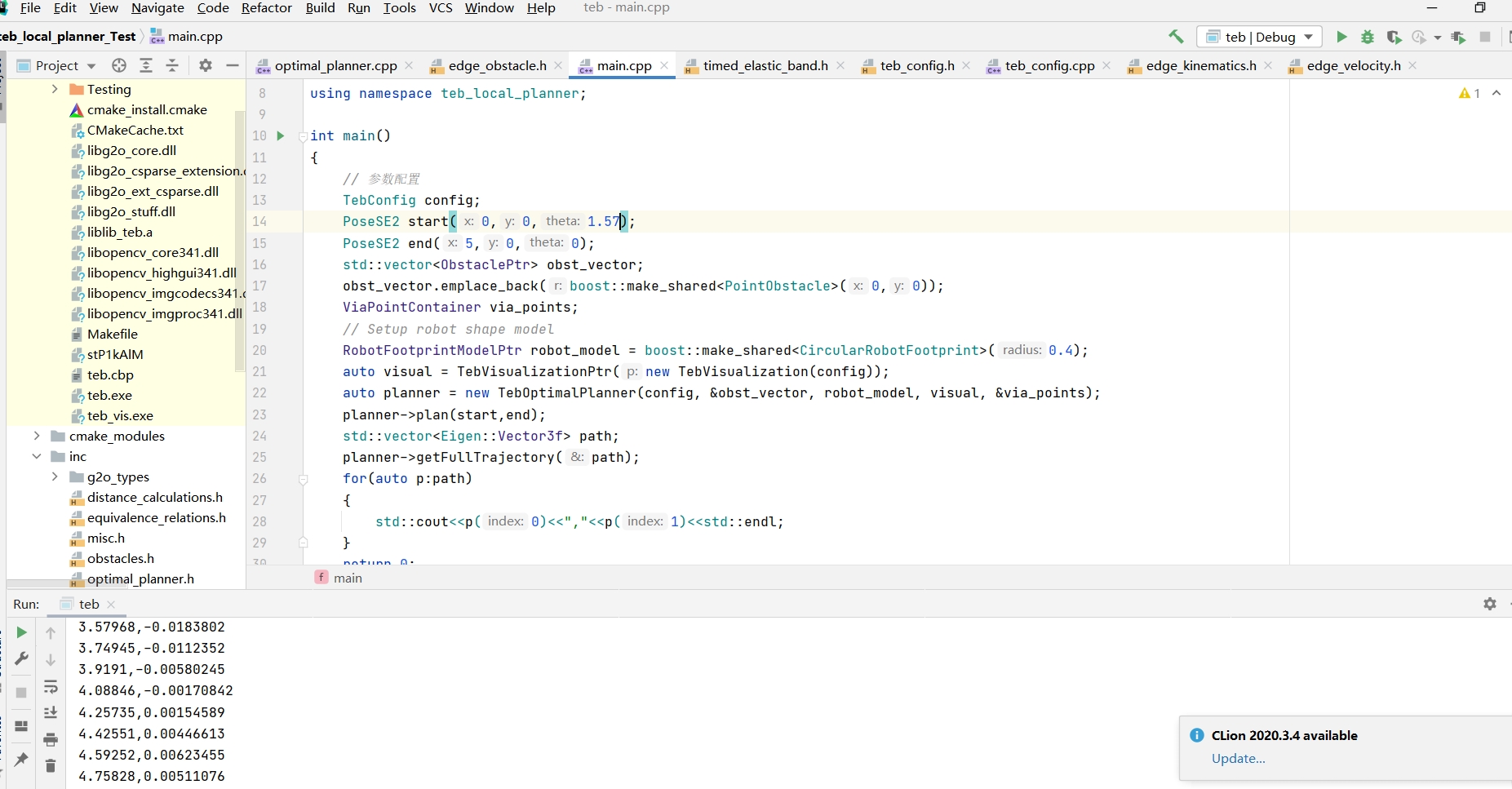

八、与 ROS Navigation 栈的集成要点

1. 继承 nav_core::BaseLocalPlanner，实现 computeVelocityCommands()
2. 在 initialize() 中实例化 TebOptimalPlanner，订阅 costmap_2d 层
3. 将 costmap 中的障碍轮廓转为 PointObstacle / LineObstacle / PolygonObstacle 列表
4. 周期调用 plan()，返回 cmd_vel
5. 支持动态参数 reconfigure：最大速度、安全距离、是否启用倒车可在 rqt_gui 实时调节

九、常见问题与排查思路

Q：机器人紧贴障碍行走，甚至轻微触碰

→ 检查 inflationdist 是否小于机器人半径；适当增大 weightobstacle 或减小 penalty_epsilon

Q：原地“哆嗦”无法起步

→ 初始位姿与目标位姿过近，TEB 自动剪枝后剩余位姿 < minsamples；增大 forcereinitnewgoal_dist

Q：轨迹出现锯齿

→ 关闭 exactarclength，改用欧氏距离；或增大 weight_smoothness（路径长度惩罚）

十、展望与可扩展方向

• 三维 TEB：把 z 轴与俯仰角纳入顶点，服务无人机、水下机器人
• 多机器人协同：在 EdgeObstacle 中引入邻居预测轨迹，构建 ORCA-style 速度障碍
• GPU 加速：稀疏矩阵组装与雅可比计算 CUDA 化，目标 < 1 ms
• Learning-augmented TEB：用轻量级网络预测初始 Δt 分布，减少外循环轮次

结语

TEB 以“时间-空间”联合建模的巧妙思路，把局部规划问题转化为一个可微、可扩展、求解高效的最小二乘图优化问题。无论是 MATLAB 原型还是 C++/ROS 量产版本，其核心都围绕“12 类边 + 2 类顶点”展开。掌握参数语义与调参顺序，就能让机器人在复杂动态环境中走出一条既快又稳的“弹性”轨迹。
