对于需要对软件汉化，修改界面的这节内容挺重要

我们可以通过RVA定位到资源表的位置

资源定义

Windows 将程序的各种界面定义为资源，包括加速键（Accelerator）、位图（Bitmap）、光标（Cursor）、对话框（Dialog Box）、图标（Icon）、菜单（Menu）、串表（String Table）、工具栏（Toolbar）和版本信息（Version Information）等。

资源有很多种类型，每种类型的资源中可能存在多个资源项，这些资源项，用不同的ID 或名称来区分。但是，要将这么多种类型的不同ID 的资源有序地组织起来是一件非常痛苦的事情，因此采取类似磁盘目录结构的方式保存。

常用资源类型如下：

//资源类型名称映射表
typedef struct tagRES_ID_NAME_TABLE
{
   LPSTR   id;
   char   name[_MAX_PATH];
}RES_ID_NAME_TABLE;

static RES_ID_NAME_TABLE ResIdNameTable[0x17] = {
   {0, "Unknown"},
   {RT_CURSOR, "光标"},
   {RT_BITMAP, "位图"},
   {RT_ICON, "图标"},
   {RT_MENU, "菜单"},
   {RT_DIALOG, "对话框"},
   {RT_STRING, "字符串表"},
   {RT_FONTDIR, "字体目录"},
   {RT_FONT, "字体"},
   {RT_ACCELERATOR, "加速器表"},
   {RT_RCDATA, "自定义资源"},
   {RT_MESSAGETABLE, "消息表"},
   {RT_GROUP_CURSOR, "图标组"},
   {0, "Unknown"},
   {RT_GROUP_ICON, "光标组"},
   {0, "Unknown"},
   {RT_VERSION, "版本信息"},
   {RT_PLUGPLAY, "即插即用资源"},
   {RT_VXD, "Vxd"},
   {RT_ANICURSOR, "动态光标"},
   {RT_ANIICON, "动态图标"},
   {RT_HTML, "HTML文档"},
   {RT_MANIFEST, "XPManifest"},
};

资源结构体解析

首先，资源结构体分很多，但是有用的就三个

IMAGE_RESOURCE_DIRECTORY　　　　　　　　　　　根目录(资源目录头)
IMAGE_RESOURCE_DIRECTORY_ENTRY　　　　　　　子目录(资源目录项)其中根目录下可以有很多子目录(也就是说根目录下会有子目录的)
IMAGE_RESOURCE_DATA_ENTRY　　　　　　　　　　文件(资源数据)

PE中的资源存储

PE 文件中的资源是按照：资源类型 -> 资源ID -> 资源代码页的3层树型目录结构来组织资源的，通过层层索引才能够进入相应的子目录，找到正确的资源。

资源表位于数据目录表的第三项，共动态分配字节，其中结构体中的成员指出的RVA偏移量，都是对于此结构体的地址作为基地址。

资源在PE中是以目录的形式存在的，一般有3层：资源类型，资源ID与资源代码页。

资源目录结构中的每一个节点都是由IMAGE_RESOURCE_DIRECTORY结构为头部，和紧跟其后的数个IMAGE_RESOURCE_DIRECTORY_ENTRY 结构组成的。

IMAGE_RESOURCE_DIRECTORY，负责指出后面数组中的成员个数

IMAGE_RESOURCE_DIRECTORY_ENTRY，数组成员分别指向下一层目录结构

资源目录表中的

IMAGE_DIRECTORY_ENTRY_RESOURCE 条目（第三项）包含资源的 RVA 和大小。

资源表的几个重要数据结构

资源表的结构，实际上资源树的层次通常是：资源类型->资源ID->语言ID-> DataEntry->资源数据。

IMAGE_RESOURCE_DIRECTORY结构

资源目录头 IMAGE_RESOURCE_DIRECTORY （16 bytes），可以看做是管理文件的根目录。

我们把它简称为 dir，它表示一个目录，其后跟了多个dir entry，每个dir entry都是一个索引，它们都是目录的一部分。

IMAGE_RESOURCE_DIRECTORY 这个结构描述的是这个目录的信息，我们可以知道后面有多少个 dir entry。在16进制编辑器里，dir正好占据一个整行。

typedef struct _IMAGE_RESOURCE_DIRECTORY
{
   DWORD Characteristics; //资源属性，不过事实上总是0
   DWORD TimeDateStamp;       //资源的产生时刻
   WORD MajorVersion; //理论上为资源的版本，不过事实上总是0
   WORD MinorVersion
   WORD NumberOfNamedEntries; //以名称（字符串）命名的入口数量
   WORD NumberOfIdEntries; //以ID（整型数字）命名的入口数量
} IMAGE_RESOURCE_DIRECTORY, *PIMAGE_RESOURCE_DIRECTORY;

首先我们看到资源目录头的结构体了，这里我们唯一要注意的就最后两个成员。

WORD NumberOfNamedEntries; 这是用户自定义资源类型的个数。
WORD NumberOfIdEntries; 这是典型资源例如位图，图标，对话框等资源类型的个数。

上面这两个值说明了本目录中，目录项的数量。它们加在一起就是 dir 后面紧跟的 dir entry 的个数。就是本目录中的目录项总和。也就是后边跟着的

IMAGE_RESOURCE_DIRECTORY_ENTRY 数目。

NumberOfNamedEntries 按照名称命名的数量，意思就是我们的资源是字符串命名加载的有多少个。
NumberOfIdEntries 按照ID命名的数量，意思就是我们的资源如果按照ID有多少个。

一般都是用ID的。

最后两个字段主要是资源的标识，是以ID的有多少个，以字符串标识的有多少个。

第一层

第一层起始于一个IMAGE_RESOURCE_DIRECTORY头，后面紧接着是IMAGE_RESOURCE_DIRECTORY_ENTRY数组。

数组个数 = NumberOfNamedEntries+NumberOfIdEntries 。

IMAGE_RESOURCE_DIRECTORY_ENTRY 使用的是Name与OffsetToDirectory，分别代表了资源类型与第二层的数据偏移地址。

在第一层的时候，IMAGE_RESOURCE_DIRECTORY_ENTRY 的Name 字段作为资源类型使用。

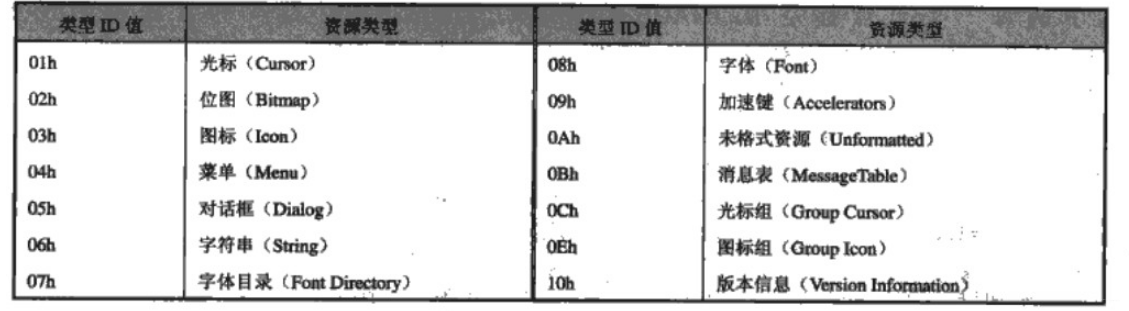

具体类型匹配见下表：

OffsetToDirectory数据偏移地址是相对整个资源结构来说的，也就是说首个第一层的起始偏移地址加上OffsetToDirectory就是第二层的偏移地址。

IMAGE_RESOURCE_DIRECTORY_ENTRY结构

我们把它简称为 dir entry，它紧跟在dir的后面，它代表了资源树上一个节点，节点本身的信息来自它的第一个成员（指向一个名称字符串或者本身就是一个ID），它更重要的信息是包含了一个偏移量（它的第二个成员），指向一个data entry 或者 dir。因此它颇类似一个链表中的节点的作用。在16进制编辑器里，每一行是两个dir entry。

IMAGE_RESOURCE_DIRECTORY_ENTRY （8 bytes）紧跟在资源目录结构后，此结构长度为 8 个字节，包含 2 个字段。该结构定义如下：

typedef struct _IMAGE_RESOURCE_DIRECTORY_ENTRY {
    union {
        struct {
            DWORD NameOffset : 31;            //资源名偏移
            DWORD NameIsString : 1;            //资源名为字符串
        };
        DWORD   Name;                    //资源/语言类型
        DWORD   Id;                            //资源数字ID
    };
    union {
        DWORD   OffsetToData;                //数据偏移地址
        struct {
            DWORD   OffsetToDirectory : 31;         //子目录偏移地址
            DWORD   DataIsDirectory : 1;            //数据为目录
        };
    };
} IMAGE_RESOURCE_DIRECTORY_ENTRY, *PIMAGE_RESOURCE_DIRECTORY_ENTRY;

1、首先，它是联合体，有8个字节大小。

2、其中第一个DWORD大小，看高位，如果高位是1，那么低31位是指向新的目录项名称的结构体 IMAGE_RESOURCE_DIR_STRING_U

3、如果高位为0，则是ID号，这个ID号说的是资源ID类型，比如3类型指的就是ICON，ID数值在1-16之间时，表示这是系统预定义的类型，否则，表示这是一个自定义的类型。

4、第二个DWORD量，也是RVA偏移，如果高位为1那么代表它还是一个目录，也就是指向了一个新的根目录了，如果不是，则指向文件偏移结构体了。

DWORD Name / Id; 第一个成员，取决于最高位的值。如果是用户定义的名称，它是一个偏移，

指向的是 IMAGE_RESOURCE_DIR_STRING_U。如果是一个 ID 号，那么它直接就是 ID 号本身。

Name 字段是个通用字段，字段定义的是目录项的名称或ID。

当结构用于第一层目录时，定义的是资源类型；

当结构用于第二层目录时，定义的是资源的名称；

当结构用于第三层目录时，定义的是代码页编号。

DWORD offsetToData / offsetToDirectory; 第二个成员，是一个偏移量，指向该name或者Id 节点的 data entry 或者下一级 dir。

这两个成员的具体含义都是由它们的最高位是 1 还是 0 而决定的。

Name DWORD 目录项的名称字符串指针或ID
OffsetToData DWORD 目录项指针

注意两点：

（1）资源名称是以长度为前导的unicode字符串。

（2）只有 data entry 中的 offset 是RVA，其他成员中的offset 都是距离资源表的偏移。

第二层

第二层从一个IMAGE_RESOURCE_DIRECTORY头开始，后面紧接着是IMAGE_RESOURCE_DIRECTORY_ENTRY数组。

数组个数=NumberOfNamedEntries+NumberOfIdEntries。

IMAGE_RESOURCE_DIRECTORY_ENTRY 其中是 OffsetToDirectory与第一层一样，代表了第三层的数据偏移地址。

如果NameIsString=1，说明该资源是以（UNICODE编码的）名称定义的，NameOffset是名称的相对整个资源结构的偏移地址。相反，如果NameIsString=0，说明该资源以(整型数字) ID定义的。

NameOffset相对地址指向的是IMAGE_RESOURCE_DIR_STRING_U结构体，该结构体定义如下：

IMAGE_RESOURCE_DIR_STRING_U

typedef struct _IMAGE_RESOURCE_DIR_STRING_U {
WORD Length; //字符串的长度
WCHAR NameString[ 1 ]; //UNICODE字符串，由于字符串是不定长的。由Length 制定长度
} IMAGE_RESOURCE_DIR_STRING_U, *PIMAGE_RESOURCE_DIR_STRING_U;

IMAGE_RESOURCE_DIR_STRING_U：（长度不固定） // 表示的是一个Unicode字符串。

WORD Length; // 这个字符串的字符长度。
WCHAR NameString[]; // Unicode字符串的内容。

第三层

IMAGE_RESOUCE_DIRECTORY_ENTRY 结构体的个数为1个

第一个联合体已经不是标识的意思了，整个四个字节这个资源是什么语言。
第二个联合体最高位DataIsDirectory为0，说明联合体表示的是数据，由OffsetToData会得到一个结构体 IMAGE_RESOURCE_DATA_ENTRY

IMAGE_RESOURCE_DATA_ENTRY真正的资源数据

资源数据结构体，文件偏移结构体

资源数据入口经过三层 IAMGE_RESOURCE_DIRECTORY_ENTRY 查找，它们是第一层资源类型，第二层资源名，第三层是资源的 Language，到达第三层目录结构中的IMAGE_RESOURCE_DATA_ENTRY 结构。它就是真正的资源数据了。结构中的OffsetToData指向资源数据的指针，其为 RVA 值。

IMAGE_RESOURCE_DATA_ENTRY ：（16 bytes）简称 data entry，它表示叶子节点，不能再向下扩展。它指向一个资源的实际数据。

该结构描述了资源数据的位置和大小，定义如下：

typedef struct _IMAGE_RESOURCE_DATA_ENTRY {
   DWORD OffsetToData; //资源数据的RVA，注意这是资源数据的RVA。（而非偏移量）
   DWORD Size; //资源数据的尺寸（bytes）。
   DWORD CodePage; //代码页, 一般为0，没什么用。
   DWORD Reserved; //保留字段
} IMAGE_RESOURCE_DATA_ENTRY, *PIMAGE_RESOURCE_DATA_ENTRY;
共 16 字节，这个结构的前两个成员有用处。
