🎯 Timer_输入捕获模块 —— 给你的开发板装上“电子秒表”！

✅ 适用对象：嵌入式初学者、蓝桥杯参赛选手、传感器信号测量开发者
💡 核心目标：学会用 STM32 精准测量外部信号的频率、周期、脉宽
🧠 特色：用“拍照计时员”比喻输入捕获，用“555 小喇叭”解释信号源，小白秒懂！

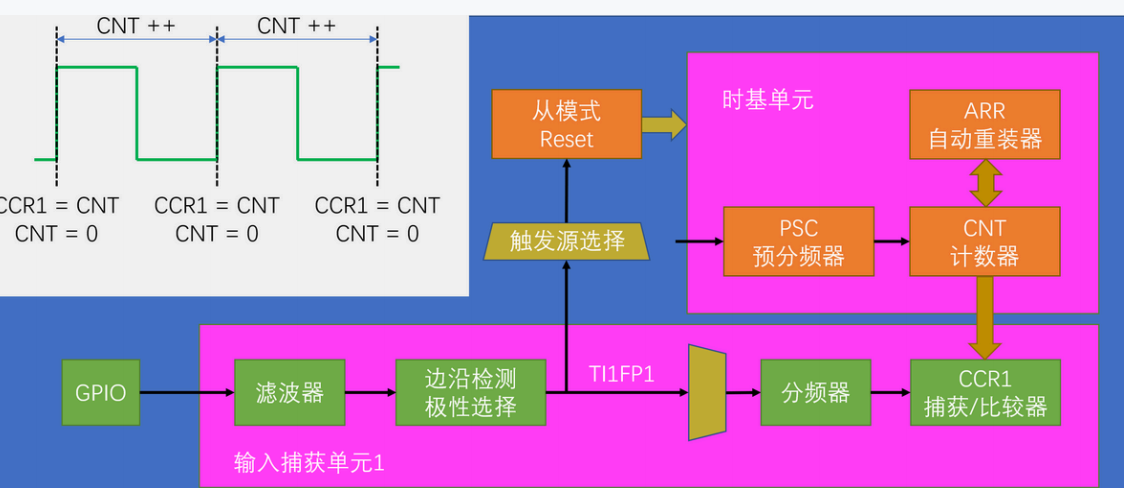

🔍 一、输入捕获是什么？

输入捕获（Input Capture） 是 STM32 定时器的一项高级功能：

当外部信号发生边沿跳变（上升沿或下降沿）时，定时器会自动“拍照”——把当前计数值存进寄存器，并可触发中断或 DMA。

🌟 生活比喻：
想象你在跑道边当计时员：

运动员起跑（上升沿）→ 你按下秒表开始计时（第一次捕获）
运动员冲线（下一个上升沿）→ 你再次按下秒表（第二次捕获）
两次时间差 = 一圈用时 → 可算出速度（频率）！

✅ 典型用途：

测量 PWM 信号频率/占空比
解码红外遥控信号（如 NEC 协议）
读取编码器脉冲
蓝桥杯竞赛中配合 XL555 信号源测频

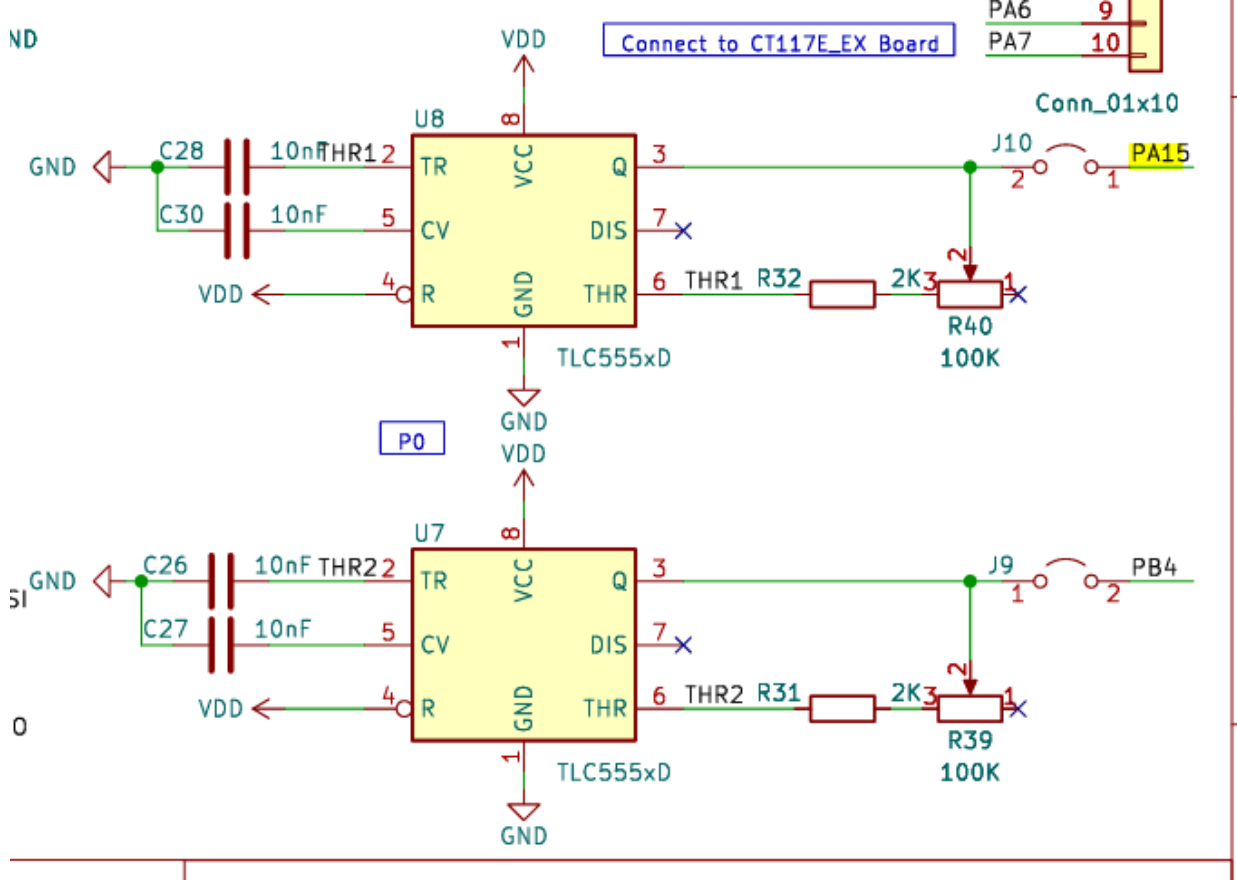

📦 二、信号源小明星：XL555 芯片

XL555 是国产版 NE555，不到 1 块钱的经典定时器 IC！

🛠️ 功能特点

可工作在单稳态（一次触发输出固定脉宽）或无稳态（自激振荡，输出方波）
常用于生成 PWM 信号、方波、延时脉冲
在蓝桥杯竞赛中，常作为标准信号源，输出固定频率方波给 STM32 测量

📺 推荐视频：
【不到1块钱的小玩意，可设计出上万种电子产品！】
https://ww w.bilibili.com/video/BV1fr4y1r7Tk/?share_source=copy_web&vd_source=6b05aba58b3 63b9a543633dd8d43ce1d

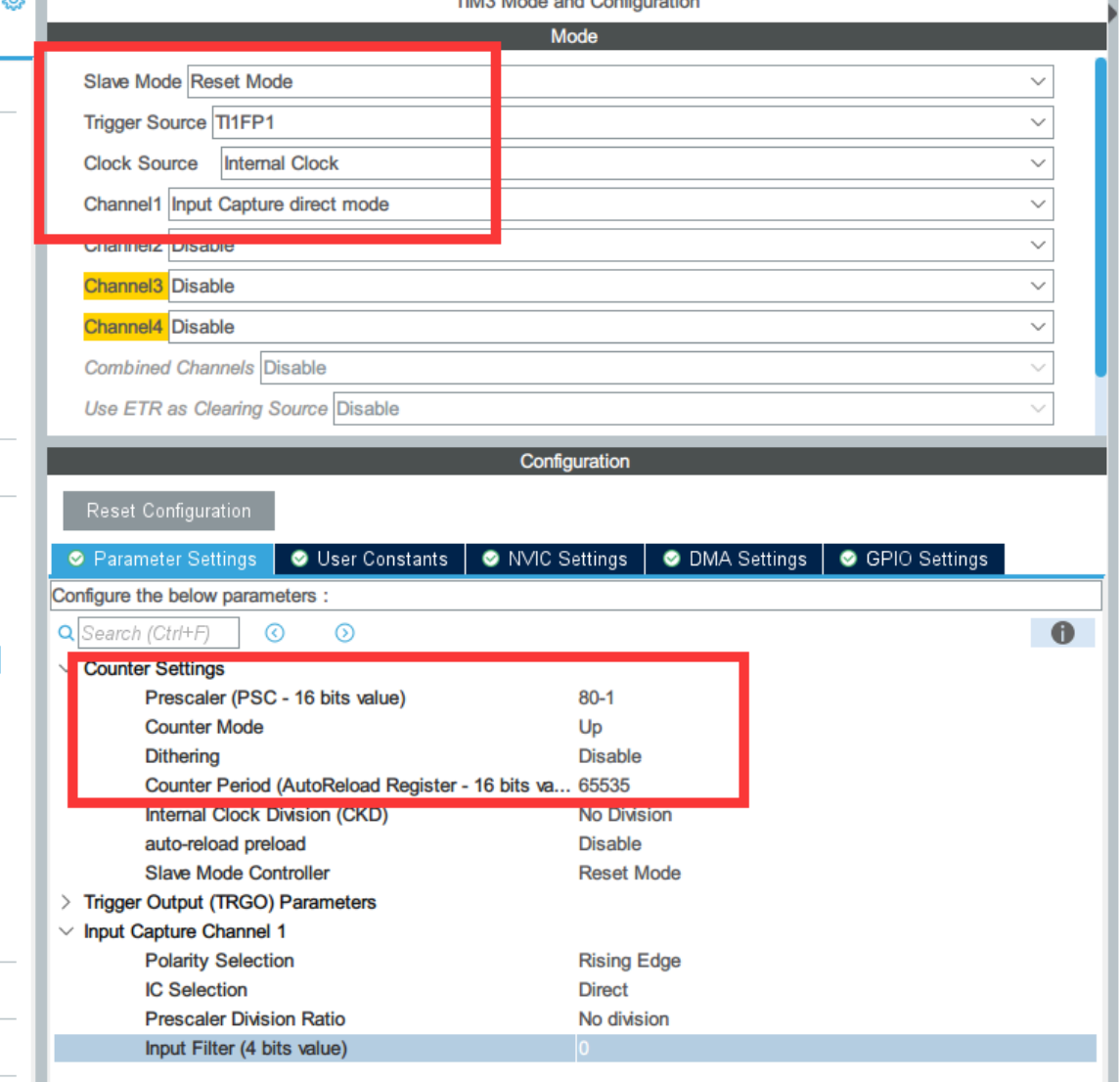

⚙️ 三、CubeMX 配置详解（13 步搞定输入捕获）

1. 选择定时器（Timer）

要求：必须支持输入捕获（通用/高级定时器均可，如 TIM1~TIM5）
建议：TIM2/TIM3 最常用，通道多、功能全

2. 选择通道（Channel）

每个定时器有多个通道（CH1~CH4）
例如：TIM3_CH1 → 对应引脚 PA6
在 Pinout 图中，该引脚会自动标为 TIMx_CHy

3. 时钟源（Clock Source）

通常为 APB1（低速总线）或 APB2（高速总线）
时钟频率决定测量精度（越高越准）

4. Prescaler（预分频器）

作用：降低计数频率，扩展可测信号范围
公式：
示例：72MHz ÷ (71 + 1) = 1MHz（即每 1μs 计 1 次）

⚠️ 注意：Prescaler 值越大，分辨率越低，但能测更慢的信号！

5. Counter Mode（计数模式）

推荐：Up（向上计数）
- 从 0 → ARR，逻辑清晰，适合测频
Center-aligned 一般用于电机控制，不用于输入捕获

6. 捕获极性（Input Capture Polarity）

选项	作用	应用场景
Rising Edge	上升沿触发	测周期（相邻上升沿）
Falling Edge	下降沿触发	特殊协议
Both Edges	双边沿触发	测脉宽（上升+下降）

✅ 测频率 → 选 Rising Edge
✅ 测高电平时间（脉宽） → 先捕获上升沿，再捕获下降沿

7. 捕获选择（Input Capture Selection）

Direct TI：直接从本通道引脚捕获（99% 场景用这个！）
Indirect / TRC：用于定时器同步（高级用法，初学者忽略）

8. 滤波器（Input Capture Filter）

作用：抗干扰！防止毛刺误触发
原理：对输入信号连续采样 N 次，只有稳定才认为有效
设置值（0~15）：
- 0 = 无滤波（最快响应）
- 3~7 = 一般噪声环境（推荐）
- 10 = 强干扰环境（牺牲响应速度换稳定性）

9. 捕获预分频（IC Prescaler）

不是定时器主时钟分频！而是“每 N 个边沿才捕获一次”
选项：DIV1（每次边沿都捕获）、DIV2、DIV4、DIV8
用途：高频信号下减少中断次数（如 1MHz 信号只测每第 4 个边沿）

10. 触发输入（Trigger Input）

用于定时器“主从模式”同步（如一个定时器触发另一个）
初学者可忽略，保持默认

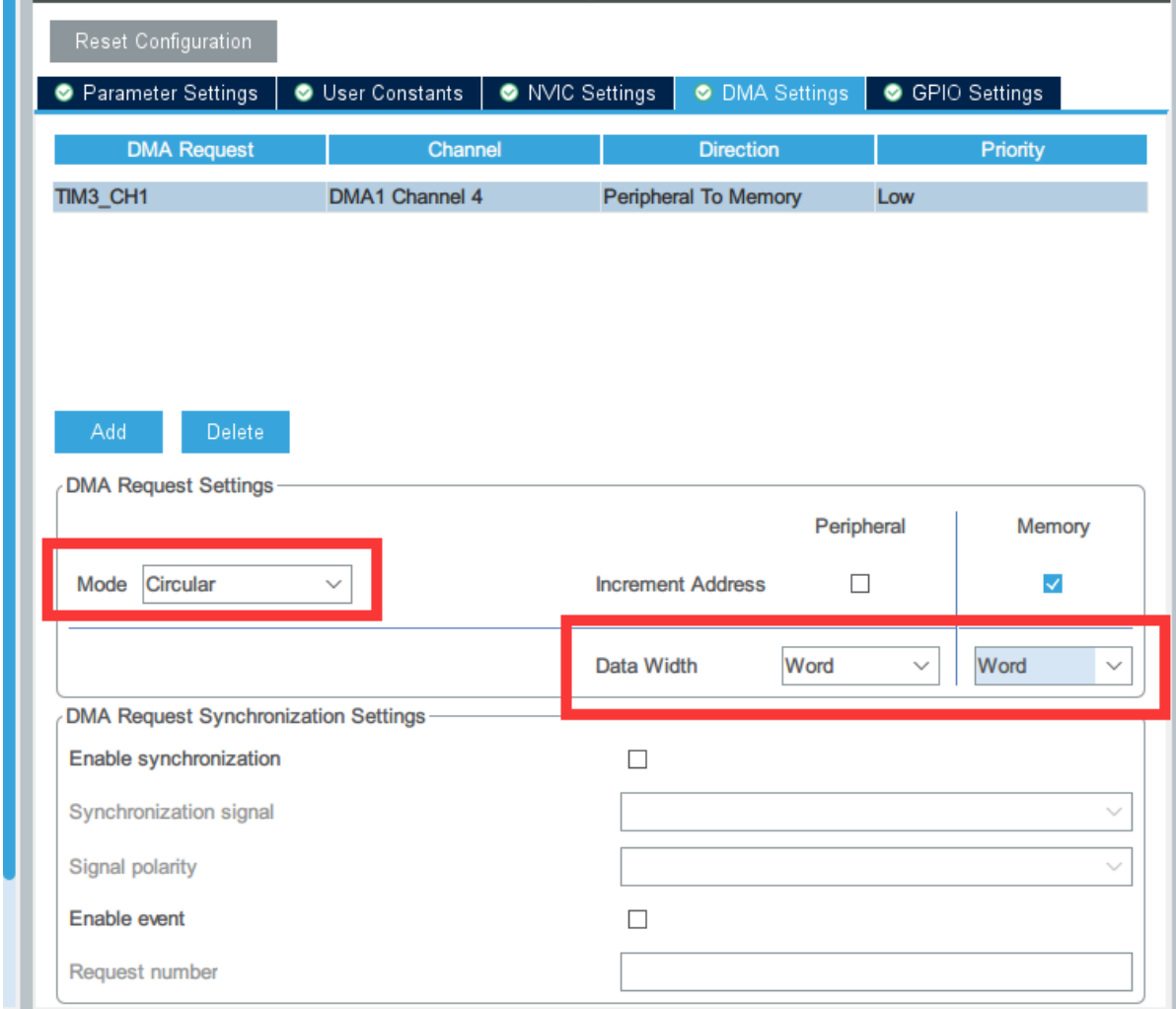

11. 中断 & DMA 设置

中断：每次捕获后进入 ISR 处理（适合低频信号）
DMA：自动搬运捕获值到数组（适合高频/连续采集，推荐！）

12. ARR（自动重载值）

决定定时器最大计数值（如 ARR=65535 → 16 位计数）
影响：最大可测无溢出时间 = (ARR+1) / f_counter
建议：设为最大值（如 0xFFFF），避免频繁溢出中断

13. 捕获中断使能

在 NVIC 中勾选 TIMx Capture Compare Interrupt
或直接启用 DMA，无需中断

📐 四、关键公式大全（测频/测脉宽）

假设：

定时器时钟频率 = fclk
Prescaler = P
计数频率 = fcnt=P+1fclk
两次捕获值 = C1, C2

1. 信号周期（T）

2. 信号频率（f）

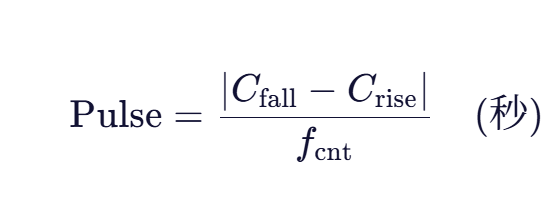

3. 高电平脉宽（Pulse Width）

捕获上升沿值 Crise
捕获下降沿值 Cfall

4. 占空比（Duty Cycle）

📊 五、实战计算示例

条件：

APB 时钟 = 72 MHz
Prescaler = 71 → fcnt=1MHz（1μs/计数）
捕获值1 = 1000，捕获值2 = 2000

计算：

时间差 = 2000 - 1000 = 1000 计数
周期 T = 1000 × 1μs = 1ms
频率 f = 1 / 0.001 = 1000 Hz（1kHz） ✅

💻 六、底层代码与 HAL 库使用

1. 启动输入捕获（DMA 方式，高效！）

// 定义缓冲区（存放64次捕获值）
uint32_t tim_ic_buffer[64];

// 启动 DMA 捕获（TIM3_CH1）
HAL_TIM_IC_Start_DMA(&htim3, TIM_CHANNEL_1, tim_ic_buffer, 64);

2. 数据处理函数（来自你提供的代码，已修复语法错误）

/**
 * @brief 处理输入捕获数据
 * 计算缓冲区中捕获值的平均时间差，转换为频率（Hz）
 */
void ic_proc(void) {
    uint32_t tim_ic_temp = 0;

    // 对64个捕获值求和（实际应为相邻差值，此处简化）
    for (int i = 0; i < 64; i++) {
        tim_ic_temp += tim_ic_buffer[i];
    }

    // 计算平均值（注意：实际应计算相邻差值的平均！）
    tim_ic_temp /= 64;

    // 假设定时器计数频率为 1MHz（1计数 = 1μs）
    // 频率 = 1 / (平均时间差) = 1e6 / tim_ic_temp
    tim_ic_val = (int)(1000000.0f / (float)tim_ic_temp);

    // 限制频率范围：1Hz ~ 20kHz
    if (tim_ic_val < 1) tim_ic_val = 1;
    if (tim_ic_val > 20000) tim_ic_val = 20000;
}

⚠️ 重要修正：
上述代码假设 tim_ic_buffer 存的是时间差，但 DMA 直接存的是绝对计数值！
正确做法：在 DMA 传输完成后，遍历数组计算 buffer[i+1] - buffer[i] 得到每个周期！

3. 中断方式（适合低频）

// 启动中断捕获
HAL_TIM_IC_Start_IT(&htim3, TIM_CHANNEL_1);

// 中断回调
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim) {
    if (htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1) {
        uint32_t capture = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);
        // 处理 capture 值（需记录上一次值以计算差值）
    }
}
