本文主要介绍Activiti多实例串行和并行的区别及相关配置。并行是多人同时处理任务，串行则需依次完成。文中详细说明了bpmn并行配置，包括bpmn图、工作流实例xml和多实例配置；还介绍了流程启动和动态配置，最后给出总结及使用建议。

多实例任务

多实例串行和并行区别
一、bpmn并行配置
二、流程启动
- 1、部署流程
- 2、启动流程
三、动态配置
四、总结

该博文参考了以下博主
activiti 多实例任务
 【弄nèng - Activiti6】Activiti6入门篇（七）—— 多实例任务
 Activiti实战(五)：会签

多实例串行和并行区别

并行代表同时进行，如把任务分给n个人来处理，这n个人同时会收到任务，并且可以同时处理，不受各自的影响。
配置了多实例的节点act_ru_task会有多条任务数据。
串行代表工作或任务由一个人完成后，再由另一个人去处理，直至全部完成，每个任务依赖于前一个任务完成。
配置了多实例的节点act_ru_task永远只有一条该节点的数据。

一、bpmn并行配置

一个简单的流程，在用户任务里面配置并行。（串行就不说了，理解并行，也就懂串行）

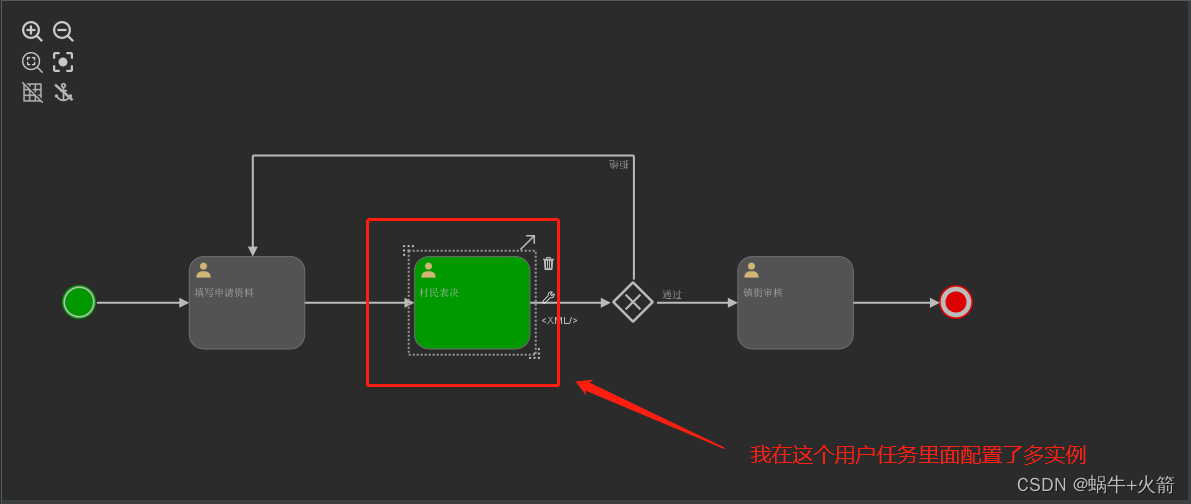

bpmn图

在这里插入图片描述

工作流实例xml

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/processdef">
  <process id="cq" name="产权工作流" isExecutable="true">
    <documentation>产权会签</documentation>
    <startEvent id="sid-start" name="开始会签"/>
    <userTask id="sid-task2" name="村民表决" activiti:assignee="${assignee}">
      <multiInstanceLoopCharacteristics isSequential="false" activiti:collection="assigneeList" activiti:elementVariable="assignee">
        <completionCondition>${nrOfCompletedInstances/nrOfInstances >= 0.5 || pass == true}</completionCondition>
      </multiInstanceLoopCharacteristics>
    </userTask>
    <userTask id="sid-task3" name="镇街审核" activiti:assignee="${assignee}"/>
    <endEvent id="sid-end" name="结束"/>
    <sequenceFlow id="sid-45a0cbe9-6112-4a07-b95c-62545a0171fa" sourceRef="sid-task3" targetRef="sid-end"/>
    <userTask id="sid-task1" name="填写申请资料" activiti:assignee="${assignee}"/>
    <sequenceFlow id="sid-661add14-02b3-4794-b440-edf1798c82a8" sourceRef="sid-start" targetRef="sid-task1"/>
    <sequenceFlow id="sid-19cfbdbf-01f9-4c8d-9614-31300dbe461a" sourceRef="sid-task1" targetRef="sid-task2"/>
    <exclusiveGateway id="sid-gateway"/>
    <sequenceFlow id="sid-c8eeefa1-2f24-4daf-9e15-90d462529992" sourceRef="sid-task2" targetRef="sid-gateway
