融合 Merging

融合阶段是图形渲染管线中的一个重要环节，主要负责将之前的像素着色阶段生成的片段颜色合成到最终的图像中。以下是对融合阶段的详细总结和关键概念的阐述：

1. 融合阶段的主要任务

• 合成颜色：融合阶段的核心任务是将颜色缓冲器中存储的颜色与当前片段的颜色进行合成。这一过程通常涉及到多种特效的应用，如透明度混合、光照效果等。
• 可见性处理：融合阶段还负责处理可见性问题，确保最终图像中只显示从相机视点可见的图元。这通常通过Z缓冲（深度缓冲）算法来实现。

2. Z缓冲算法

• Z缓冲器：Z缓冲器与颜色缓冲器的尺寸相同，每个像素存储一个z值，表示从相机到最近图元的距离。
• 更新规则：在绘制图元时，计算该图元在当前像素位置的z值，并与Z缓冲器中存储的z值进行比较：
  • 如果新计算的z值小于Z缓冲器中的值，说明新图元更靠近相机，更新Z缓冲器和颜色缓冲器的值。
  • 如果新z值大于Z缓冲器中的值，则不进行更新。

3. 其他缓冲器

• Alpha通道：与颜色缓冲器结合，存储每个像素的透明度值。可以在深度测试之前进行alpha测试，决定是否继续处理该片段。
• 模板缓冲器：用于记录图元的呈现位置，通常占用8个位。可以通过模板测试控制哪些像素可以被绘制，类似于遮罩操作。
• 帧缓冲器：通常包含所有缓冲器的组合，主要用于存储最终图像。
• 累计缓冲器：用于对图像进行累积和平均，常用于实现运动模糊、景深、反走样和软阴影等效果。

4. 光栅操作（ROP）

光栅操作是融合阶段的所有功能的统称，包括颜色合成、深度测试、模板测试等。这些操作确保最终图像的正确性和视觉效果。

5. 双缓冲机制

为了避免在屏幕上显示图元处理的过程，图形系统通常使用双缓冲机制：

• 前置缓冲器：显示在屏幕上的内容。
• 后置缓冲器：在后台进行绘制，完成后与前置缓冲器交换内容，确保显示的流畅性。

总结

融合阶段是图形渲染管线中不可或缺的一部分，负责将不同的图元合成到最终图像中，并处理可见性问题。通过使用Z缓冲、alpha通道、模板缓冲等技术，融合阶段能够实现复杂的视觉效果，提升图形渲染的质量和真实感。双缓冲机制则确保了用户在观看图像时的流畅体验。

合成颜色

合成颜色是图形渲染管线中融合阶段的核心任务，涉及将颜色缓冲器中已有的颜色与当前片段的颜色进行合成。这个过程不仅仅是简单的颜色叠加，还可以应用多种特效，以实现更复杂和真实的视觉效果。以下是合成颜色的几个关键方面：

1. 颜色合成的基本原理

在融合阶段，当前片段的颜色（通常由片段着色器生成）与颜色缓冲器中存储的颜色进行合成。合成的方式可以根据不同的需求和效果进行调整，常见的合成方法包括：

• 简单叠加：直接将当前片段的颜色与颜色缓冲器中的颜色相加。
• 加法混合：将两个颜色的分量相加，通常用于发光效果。
• 乘法混合：将两个颜色的分量相乘，常用于阴影和光照效果。

2. 透明度混合

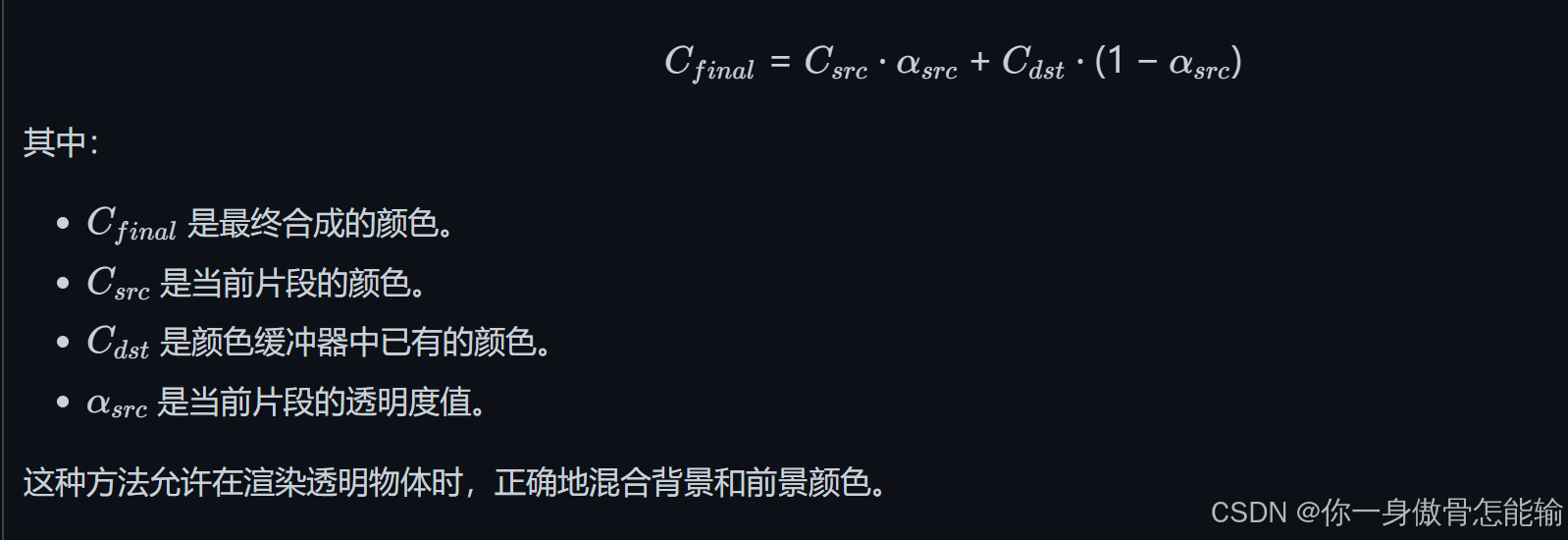

透明度混合是合成颜色时常用的一种技术，涉及到alpha通道的使用。每个颜色通常包含一个alpha值，表示该颜色的透明度。合成时，使用以下公式：

3. 光照效果

在合成颜色时，光照效果也会被考虑。光照模型（如Phong模型或Blinn-Phong模型）通常在片段着色器中计算出每个片段的最终颜色。合成时，可以将光照计算的结果
