STM32(八)W25Q(16/32/64/128)芯片学习总结

原创 已于 2024-08-13 19:19:04 修改 · 6k 阅读 · 16
标签
#stm32 #学习 #嵌入式硬件
于 2023-09-28 12:53:22 首次发布
本文详细介绍了W25Q系列SPI Flash芯片的功能特点和应用场景。包括W25Q64和W25Q32的硬件设计、数据手册解读及各种指令说明。探讨了其在数据存储、代码存储、固件升级等方面的用途。

系列文章目录

文章目录

前言

按项目需求，近期调试了W25Q32芯片，W25Q系列芯片是华邦公司推出的大容量SPI FLASH产品，W25Q32是3V，32M-bit 串行闪存，具有双通道和四通道的SPI。
初始使用了正点原子mini开发板,配备了W25Q64芯片。
先下载了记忆芯片相应的数据手册。
32：

https://download.csdn.net/download/weixin_51218153/71992305

64：

https://download.csdn.net/download/weixin_51218153/71994101

一、硬件和数据手册部分翻译

1.W25Q64硬件设计

在这里插入图片描述

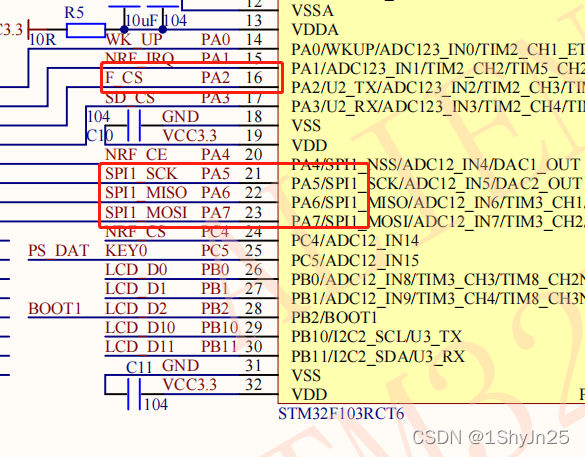

F_CS 、SPI_MISO、SPI_MOSI和SPI_SCK四个引脚与单片机的IO口连接，是单片机的硬件SPI接口，也可以通过普通IO口来模拟SPI协议，SPI还可以使用DMA。
在这里插入图片描述

2.数据手册解读

8引脚 SOIC 208-mil 封装的芯片，如下图：
