在使用 STM32F407 的 HAL 库进行串口开发时，HAL_UART_Receive 是常用的阻塞接收函数。很多开发者会认为它就是一个简单的“接收指定数量字节”的函数，但在实际应用中，当上位机发送的数据量不等于我们期望接收的数据量时，程序会表现出一些值得注意的行为。本文通过一个简单的测试，带大家深入理解 HAL_UART_Receive 的内部逻辑及处理边界情况的方式。

一、函数基础回顾

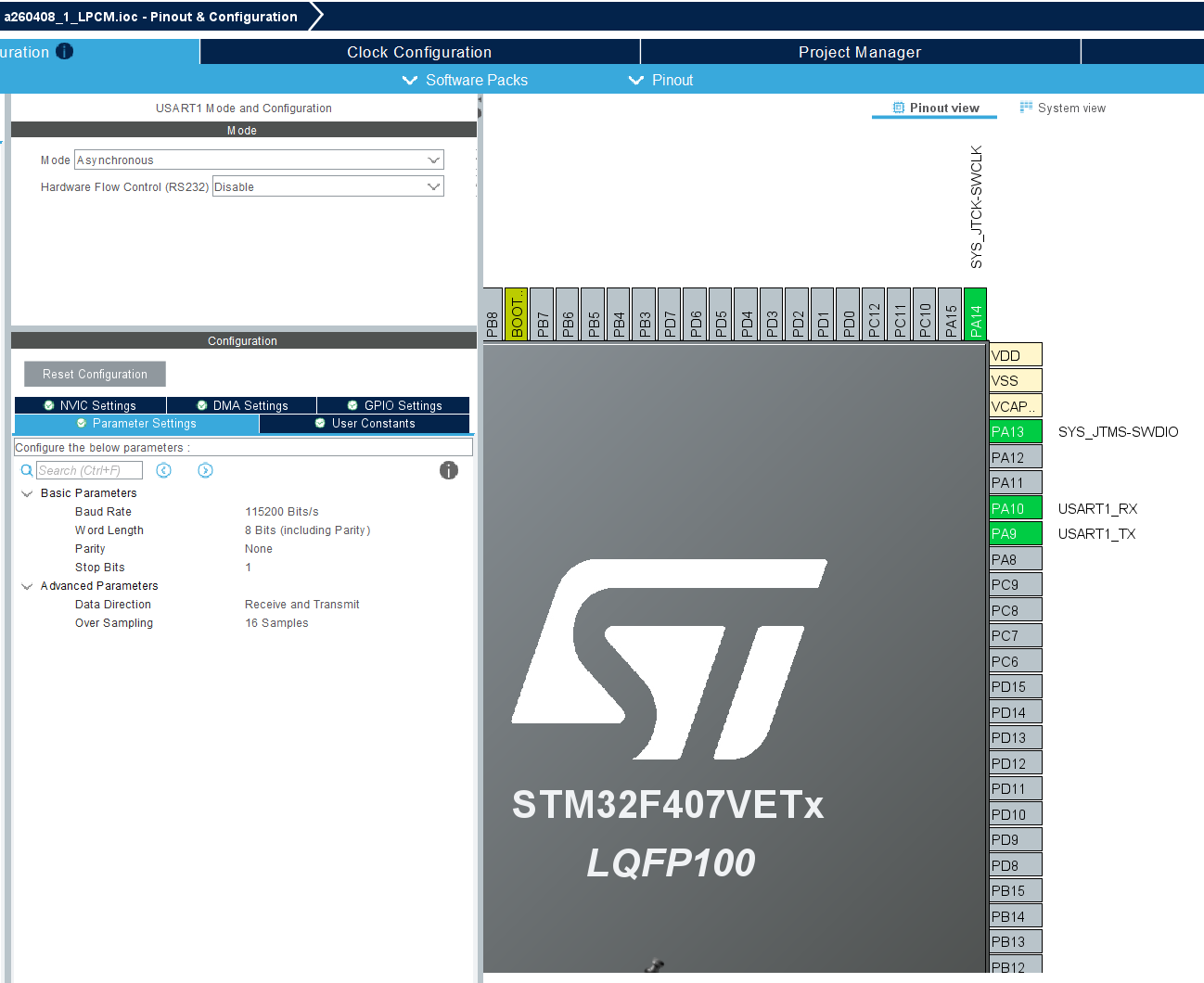

测试基于 STM32F407 的 UART1，配置为 115200-8-N-1，使用 STM32CubeMX生成的HAL 库。

HAL_UART_Receive 是阻塞式串口接收函数，快速过一下 HAL_UART_Receive函数 的核心源码：

HAL_StatusTypeDef HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
{
  // ... 初始化代码省略 ...

  /* 核心循环：等待接收 Size 个数据 */
  while (huart->RxXferCount > 0U)
  {
    // 等待 RXNE 标志（接收数据寄存器非空），超时则退出
    if (UART_WaitOnFlagUntilTimeout(huart, UART_FLAG_RXNE, RESET, tickstart, Timeout) != HAL_OK)
    {
      huart->RxState = HAL_UART_STATE_READY;
      return HAL_TIMEOUT; // 超时返回
    }

    // 读取数据到缓冲区（处理 9位/8位 情况）
    if (pdata8bits == NULL) { /* 9位数据处理 */ }
    else                      { /* 8位数据处理，存入 pData */ }

    huart->RxXferCount--; // 每收到一个字节，计数减 1
  }

  huart->RxState = HAL_UART_STATE_READY;
  return HAL_OK; // 成功接收到 Size 个字节
}

关键逻辑提炼：

函数通过 while 循环尝试接收 恰好 Size 个字节；
每收到一个字节，存入 pData 缓冲区，并将剩余计数 RxXferCount 减 1；
若在超时时间内收到 Size 个字节 → 返回 HAL_OK；
若等待超时（未收满 Size 个） → 返回 HAL_TIMEOUT。

二、测试场景与代码

设定：期望接收长度 nUartRxSize = 5，超时时间 nTimeout 为固定值（非无限等待）。测试三种场景：

上位机发送 3 个字节（小于设定长度 5）
上位机不发送任何数据
上位机发送 7 个字节（大于设定长度 5）

测试核心代码：

// 定义变量
uint8_t rxUartBuff[50] = {0};  // 接收缓冲区，固定长度5
uint16_t nUartRxSize = 5;      // 设定接收长度：5字节
uint16_t nTimeout = 500;      // 设定超时时间：500ms
uint16_t nUartRxFrame = 0;    // 记录接收到的帧数
uint8_t nFor = 0;
HAL_StatusTypeDef uart_rx_stat;

// 阻塞接收：期望收5个字节
uart_rx_stat = HAL_UART_Receive(&huart1, rxUartBuff, nUartRxSize , nTimeout );

// 打印整个接收缓冲区的所有数据（不管函数返回值）
printf("nRx1=%03d:",nUartRxFrame);
for(nFor=0;nFor<nUartRxSize ;nFor++)
{
    printf("%d=%02x,",nFor,rxUartBuff[nFor]);
}
printf("\r\n");

// 只有返回HAL_OK才会执行的逻辑
if(uart_rx_stat == HAL_OK)
{
    printf("nRx2=%03d:",++nUartRxFrame);
    // 业务处理代码（实测：数据不匹配时，这里永远不会执行）
}

三、实验结果与现象分析

设定 nUartRxSize = 5，即期望接收 5 个字节。下面是三种典型情况的测试日志。

场景 1：上位机发送 3 个字节（`31 32 33`）

[2026-04-15 11:00:29.660]# SEND HEX/3 >>>
31 32 33
[2026-04-15 11:00:29.966]# RECV ASCII/36 <<<
nRx1=000:0=31,1=32,2=33,3=00,4=00,

✅ 现象分析：

函数返回值：不是 HAL_OK，而是 HAL_TIMEOUT
接收缓冲区：前 3 个字节是正确的接收数据，后 2 个字节保持默认 0
if(uart_rx_stat==HAL_OK) 内的代码不会执行

场景 2：上位机不发送任何数据

[2026-04-15 11:00:30.470]# RECV ASCII/36 <<<
nRx1=000:0=00,1=00,2=00,3=00,4=00,

✅ 现象分析：

函数直接超时，返回 HAL_TIMEOUT
接收缓冲区全部为默认值 0
业务处理代码依旧不执行

场景 3：上位机发送 7 个字节（`31 32 33 34 35 36 37`）

[2026-04-15 11:00:31.020]# SEND HEX/7 >>>
31 32 33 34 35 36 37
[2026-04-15 11:00:31.053]# RECV ASCII/82 <<<
nRx1=000:0=31,1=32,2=33,3=34,4=35,
nRx2=001:0=31,1=32,2=33,3=34,4=35,

[2026-04-15 11:00:31.561]# RECV ASCII/36 <<<
nRx1=001:0=36,1=00,2=00,3=00,4=00,

✅ 现象分析：

第一次调用 HAL_UART_Receive（期望 5 字节）成功接收了 5 个字节（31~35），因此返回 HAL_OK，并执行了 if 分支内的打印（nRx2）。
上位机剩余的 2 个字节（36、37）留在了串口接收缓冲区（硬件 FIFO 或移位寄存器）中。
紧接着的第二次调用（31.561）试图再次接收 5 个字节，此时从硬件中取出了仅有的 2 个字节（36、37），随后超时返回，缓冲区显示 0=36,1=00,2=00,3=00,4=00（实际 37 并未出现在缓冲区中，为何？）

四、核心原理：为什么会出现这种现象？

结合 HAL 库源码，可以总结出关键执行流程：

1、检查 RxState 是否就绪，若忙则返回 HAL_BUSY。

2、设置接收状态为 HAL_UART_STATE_BUSY_RX，初始化计数变量。

3、循环接收，直至 RxXferCount == 0：

调用 UART_WaitOnFlagUntilTimeout 等待 RXNE 标志（接收数据寄存器非空），若超时则提前退出并返回 HAL_TIMEOUT。
读取数据寄存器 DR，根据数据位宽和校验设置存入 pData 缓冲区，指针递增。
RxXferCount 递减。

4、若循环正常结束（即收够了 Size 个字节），状态恢复为 READY，返回 HAL_OK。

因此：

数据量不足：函数会在超时后返回 HAL_TIMEOUT，此时已接收的数据已经存入缓冲区，未接收部分不会被主动清零，但后续再次调用会覆盖它们。
数据量超额：函数只取前 Size 个字节，返回 HAL_OK，多余的字节留在硬件中，可能在下一次接收时被读到（若无溢出）。

五、关键结论（开发必看）

不要仅依赖返回值判断接收是否完整
若通信协议帧长不固定，应结合超时机制（如空闲中断、DMA 半满中断）或使用 HAL_UART_Receive_IT（中断模式）来实现不定长接收。
注意缓冲区的残留数据
当 HAL_UART_Receive 因超时返回时，未填满的区域可能包含上一次接收的旧数据。在解析前，建议用接收计数变量（如实际接收长度）来标识有效数据，而非假定缓冲区全为有效。
避免数据溢出
如果上位机连续发送大量数据，而 MCU 调用 HAL_UART_Receive 的间隔过长，硬件 FIFO 可能溢出导致丢包。适当提高主循环频率、使用 DMA 接收或合理配置硬件 FIFO 可缓解此问题。
阻塞接收的适用场景
HAL_UART_Receive 适合接收固定长度、对实时性要求不高的命令帧（如每次固定 8 字节的查询指令）。对于交互式或变长协议，更推荐中断或 DMA 方式。
