[中级]软考_软件设计_计算机组成与体系结构_10_可靠性

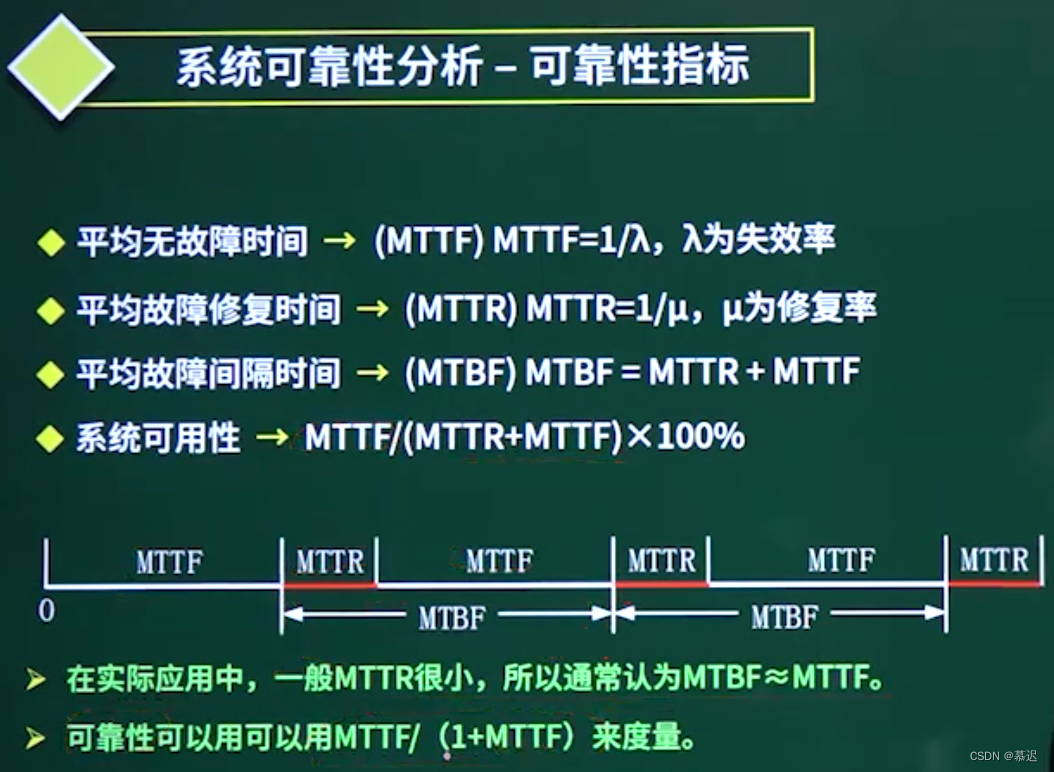

指标

串并联系统指标可靠性计算

首先要明确的是1表示百分百，所以认为1是百分比可靠的。基于这个基础我们来看串并联系统，其实与物理电路并无区别

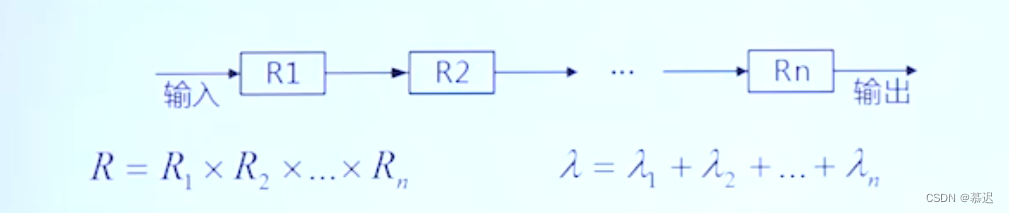

串联系统

• 计算公式为：$R=1-(R_1\ast R_2...R_n)$

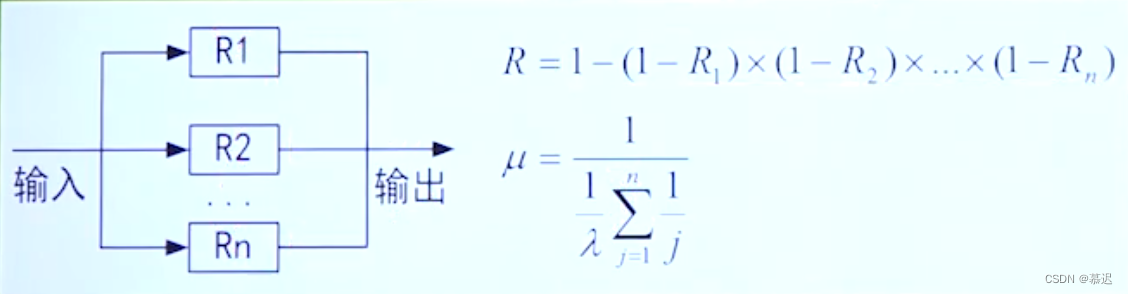

并联系统

• 计算公式为：$R=(1-R_1)\ast (1-R_2)..(1-R_n))$

这里需要的注意的是：如果可靠率相同有几个并联就是几次方

• 假设以上图为例，将$R_n$替换为$R_3$，计算公式为：
• R = $(1-R_1)\ast (1-R_2)\ast (1-R_3))$
• 假设$R_1,R_2,R_3$的可靠率相同可以写为：$R=1-(1-R{)}^3$

N模混合系统

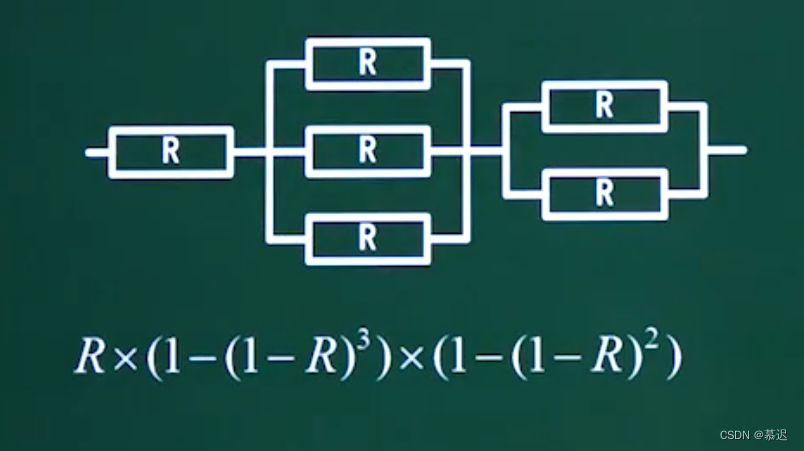

图例解析：N模混合系统

• 可以看到上图并不是单一的串行或者单一的并行，这种系统就被称为N模混合系统，这种类型在考试中会有考察，经常遇到的就是根据图形结构求靠率，或者根据可靠率公式求出图形结构

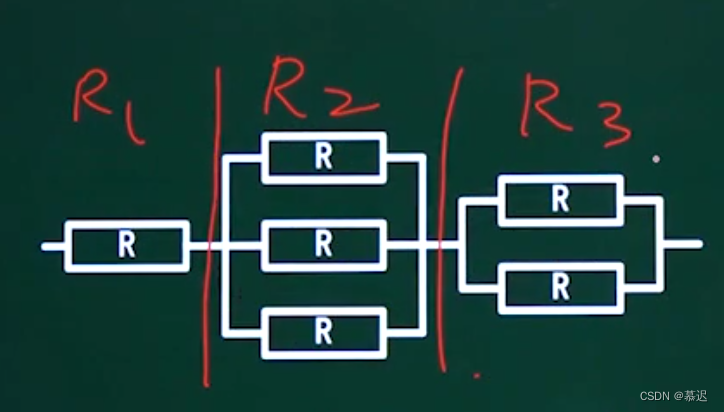

• 我们可以将以上三个部分看为三个整体：分别是：

• 所以结果一共是$R1\ast R2\ast R3$
• R = $R\ast (1-(R{)}^3)\ast (1-(R{)}^2)$
• 可以根据这种方式求出N模模型的可靠性。

往年真题

软件可靠性是指系统在给定的时间间隔内、在给定条件下无失效运行的概率。若MTTF和MTTR分别表示平均无故障时间和平均修复时间，则公式( A )可用于计算软件可靠性。

A、MTTF/1+MTTF)    B、1/1+MTTF)
C、MTTR/(I+MTTR)     D、1/(1+MTTR)

某系统由3个部件构成，每个部件的千小时可靠度都为R，该系统的千小时可靠度为$(1-(1-R{)}^2)R$，则该系统的构成方式是( C )。

A、3个部件串联             B、3个部件并联
C、前两个部件并联后与第三个部件串联    D、第一个部件与后两个部件并联构成的子系统串联
