前言

本文目的，了解SPI和如何使用RT-Thread的SPI设备，通过SPI向nrf24l01模块中的寄存器写数据，再把数据读出来，验证数据是否一致,以验证SPI设备配置正确，是否能够正常使用

一、SPI简介

1、SPI是Serial Peripherl Interface的缩写，中文意思是串行外围设备接口。

2、SPI主要应用于EEPROM、FLASH、实时时钟、AD转换器，数字信号处理器、数字信号解码器
在这里插入图片描述

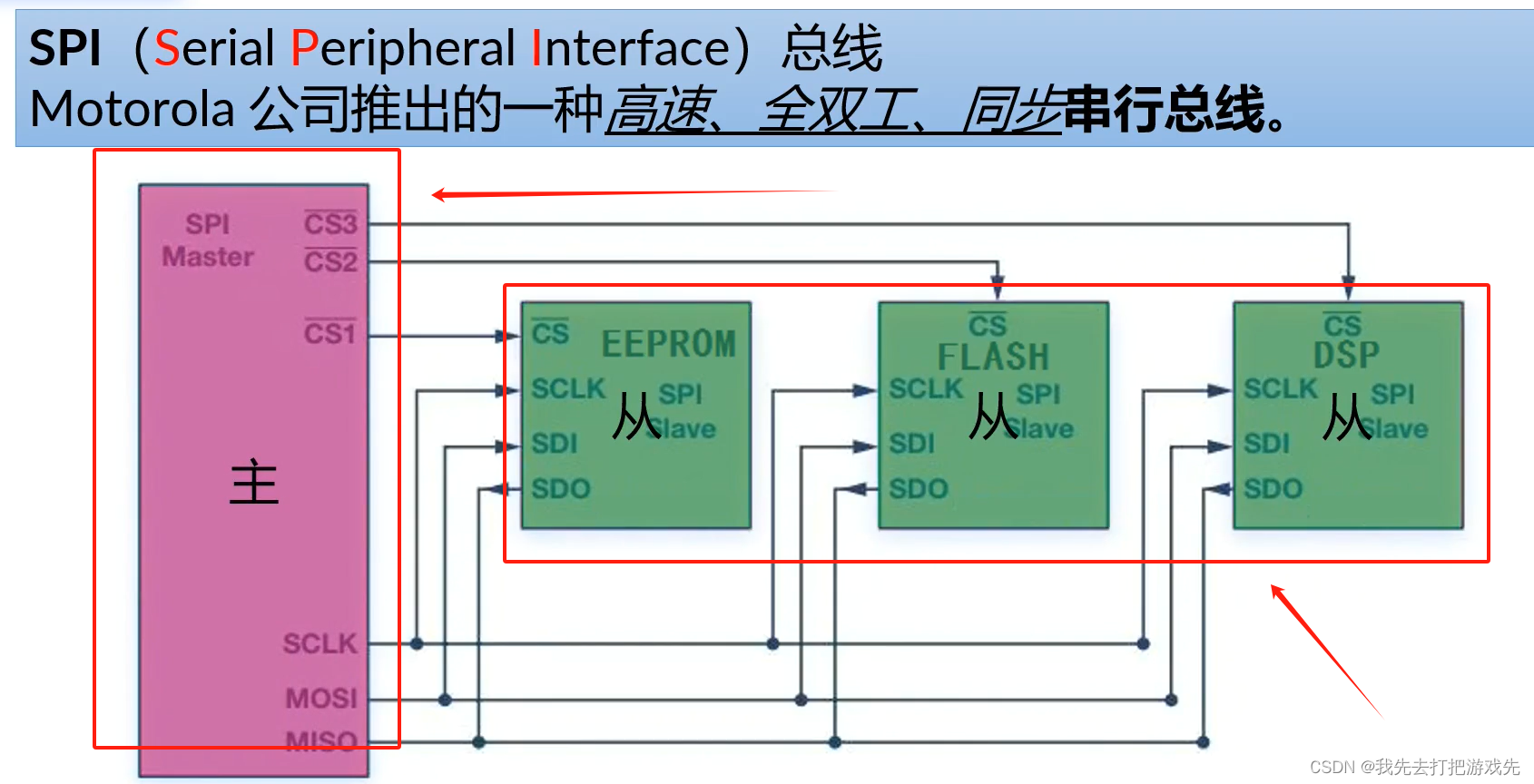

3、SPI采用主从工作方式，总线上有一个主设备和多个从设备
在这里插入图片描述
4、SPI传输数据时需要最多四根信号线分别是：
串行时钟信号SCLK由主设备产生发送给从设备；
MOSI主出从入引脚，主设备输出数据从设备接收数据；
MISO主入从出引脚，主设备接收数据从设备输出数据；
CS片选信号，由主设备输出的使能信号，用来选择与主设备通信的从设备
在这里插入图片描述

5、SPI总线有四种工作方式，取决于时钟极性CPOL和时钟相位CPHA

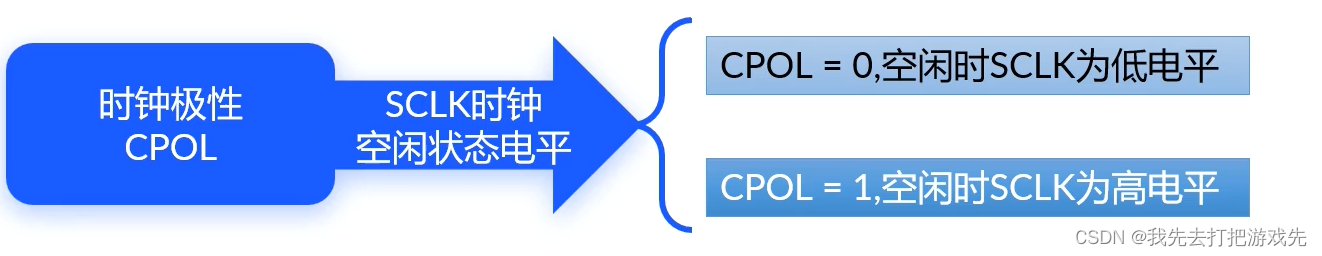

CPOL定义了SCLK空闲时的状态电平

在这里插入图片描述

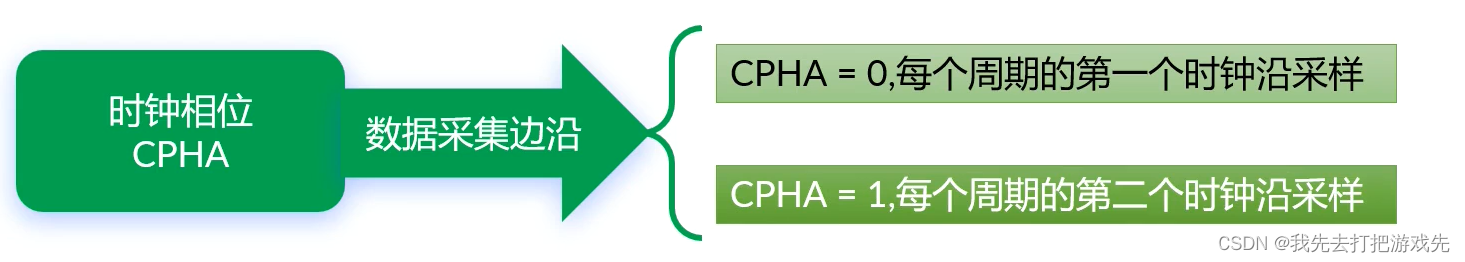

CPHA定义了数据采集边沿

在这里插入图片描述

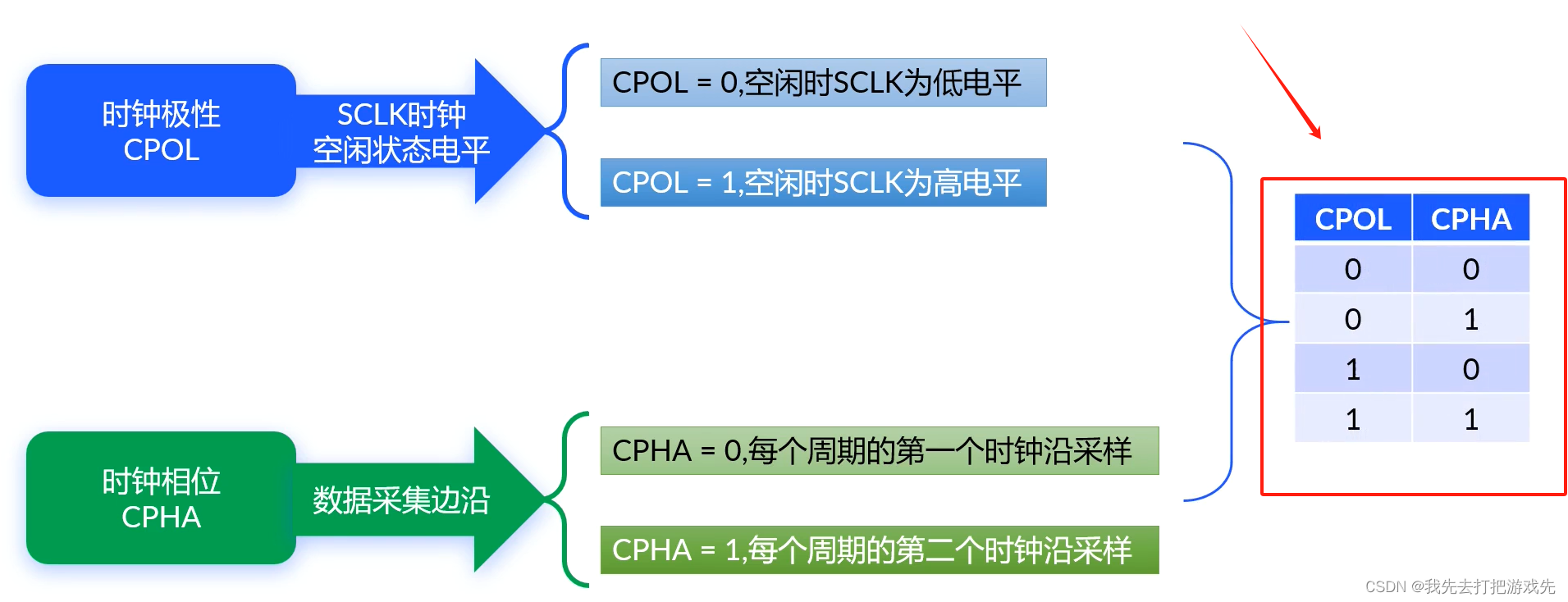

因此SPI通信有四种不同的工作模式，由时钟极性CPOL和时钟相位CPHA的组合决定

在这里插入图片描述

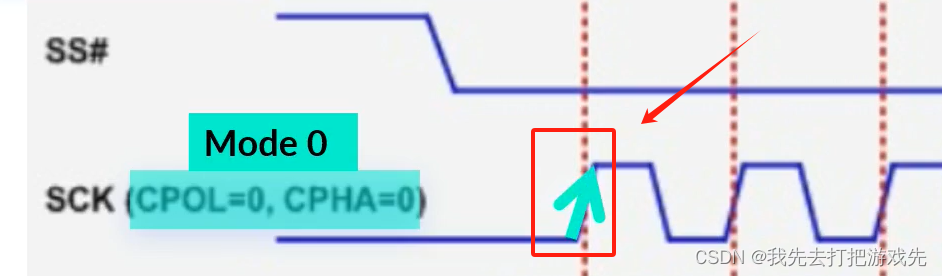

模式0：当CPOL=0和CPHA=0时，空闲时时钟为低电平，第一个时钟沿采样，因此模式0是在时钟上升沿进行采样

在这里插入图片描述

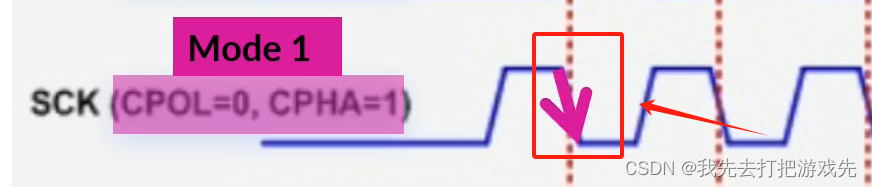

模式1：当CPOL=0和CPHA=1时，空闲时时钟为低电平，第二个时钟沿采样，因此模式1是在时钟下降沿进行采样

在这里插入图片描述

模式2：当CPOL=1和CPHA=0时，空闲时时钟为高电平，第一个时钟沿采样，因此模式2是在时钟下降沿采样

在这里插入图片描述

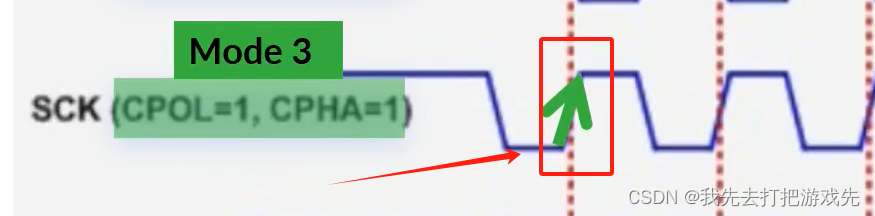

模式3：当CPOL=1和CPHA=1时，空闲时钟为高电平，第二个时钟沿采样，因此模式3是在时钟上升沿采样

在这里插入图片描述

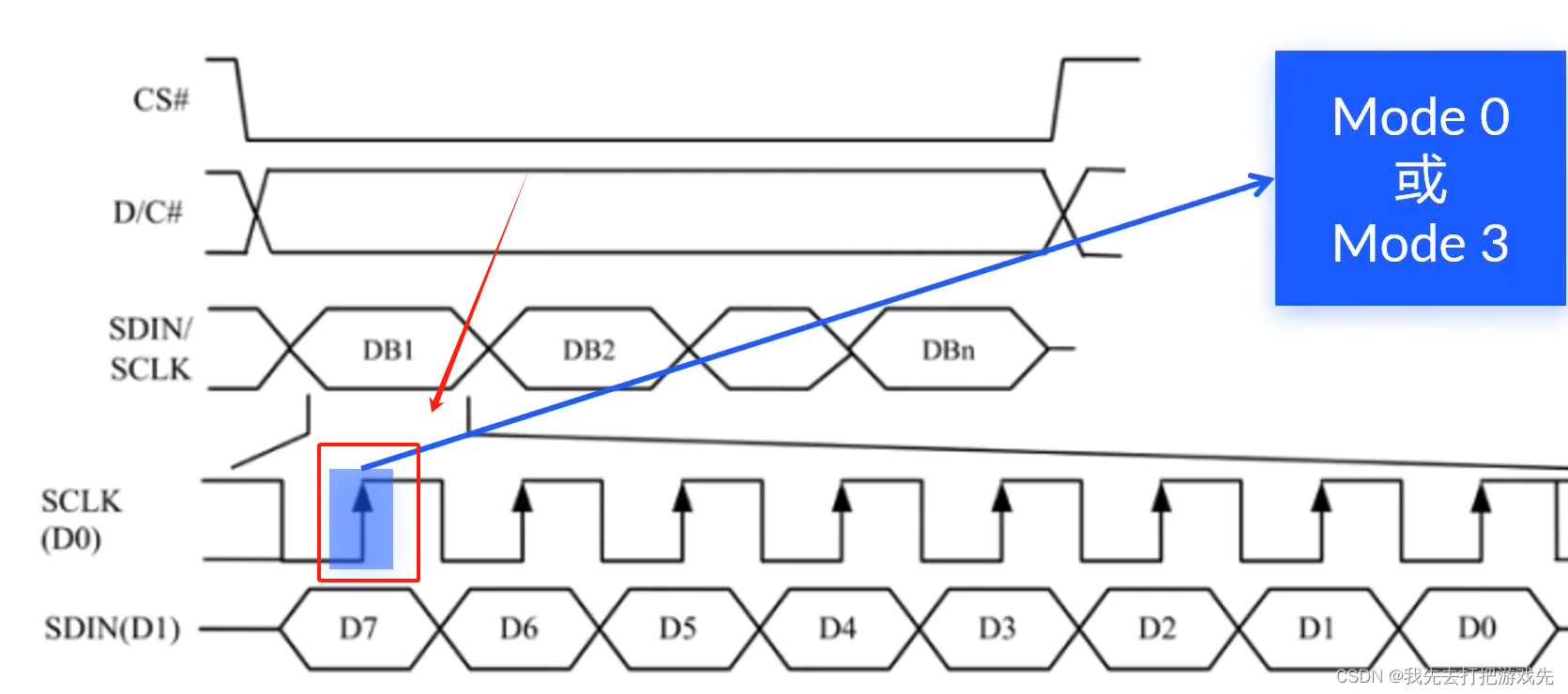

在使用到SPI通信时，在确定CPOL和CPHA时，要以数据手册中的时序图为准，举个例子，下图是彩色OLED控制器SSD1351数据手册中关于SPI通信的时序图描述，可以看到手册中规定了时钟上升沿采样，所以我们配置SPI工作方式时只能选择模式0或模式3

在这里插入图片描述

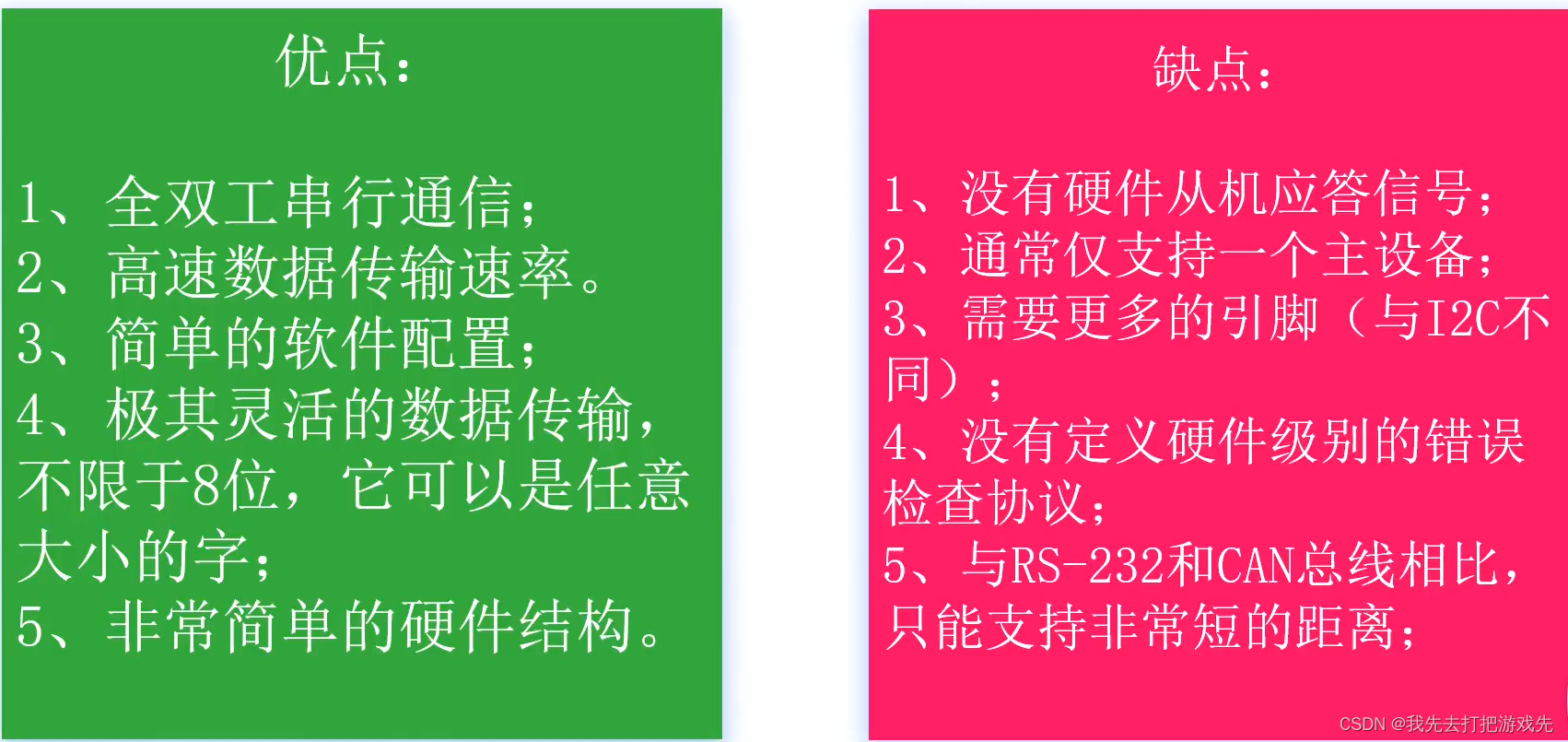

6、SPI通信的优点和缺点

在这里插入图片描述

二、通过SPI向NRF24L01模块写数据再读出来，验证数据是否一致

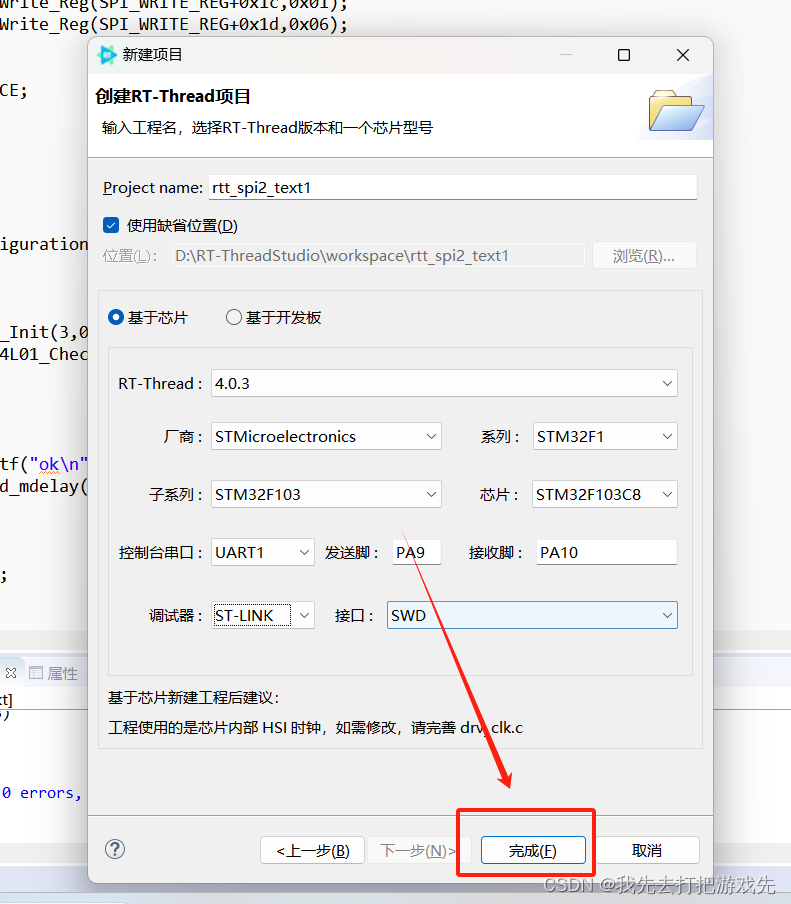

1、创建一个工程

在这里插入图片描述

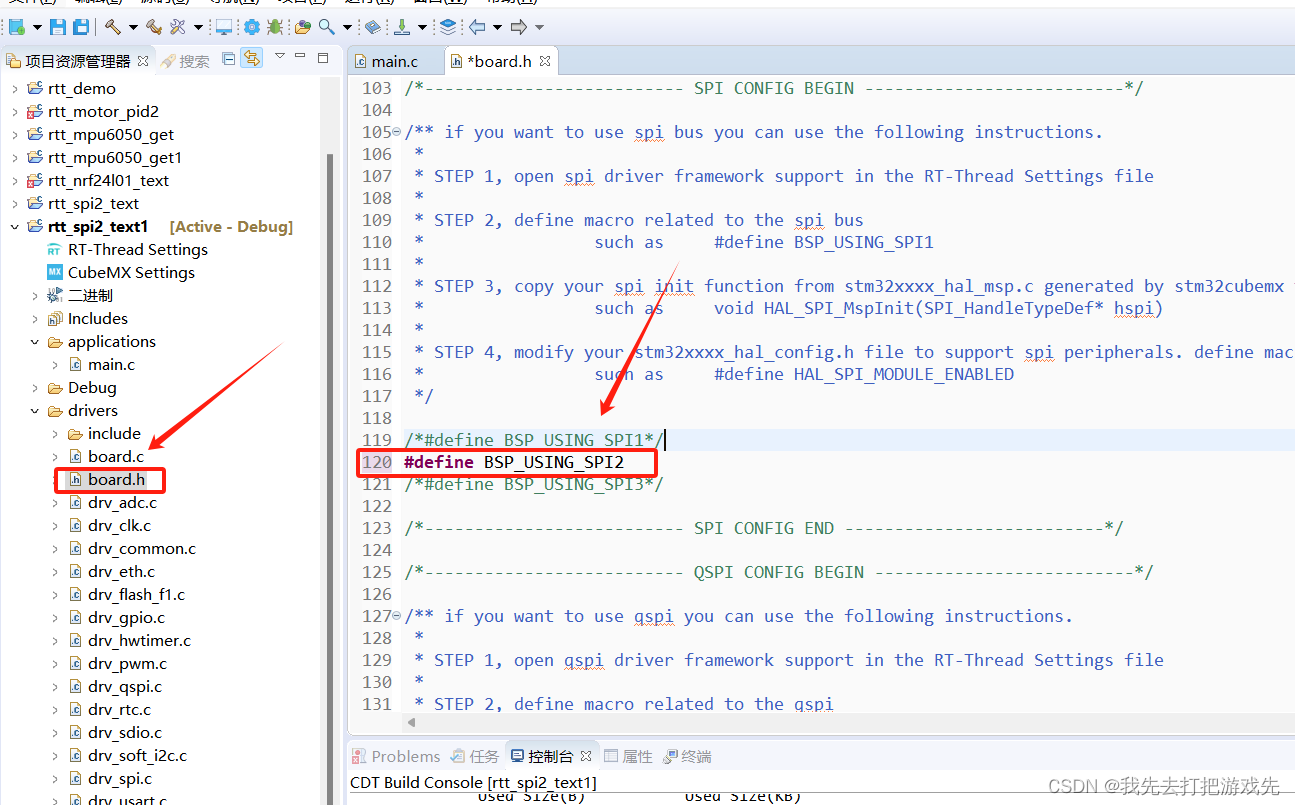

2、在board.h中打开SPI的注释，使用SPI几需要查看你自己板子上的硬件连接图

在这里插入图片描述

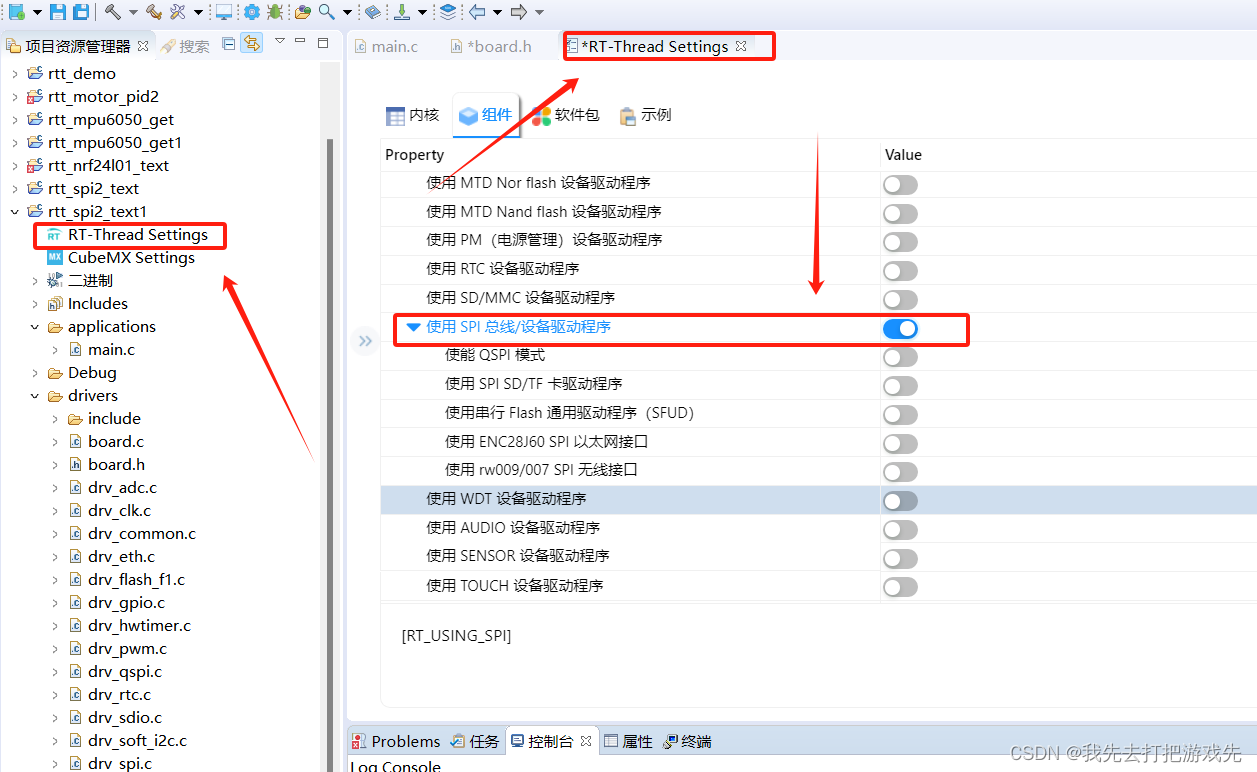

3、在RT-Thread Settings中打开SPI驱动程序使能

在这里插入图片描述

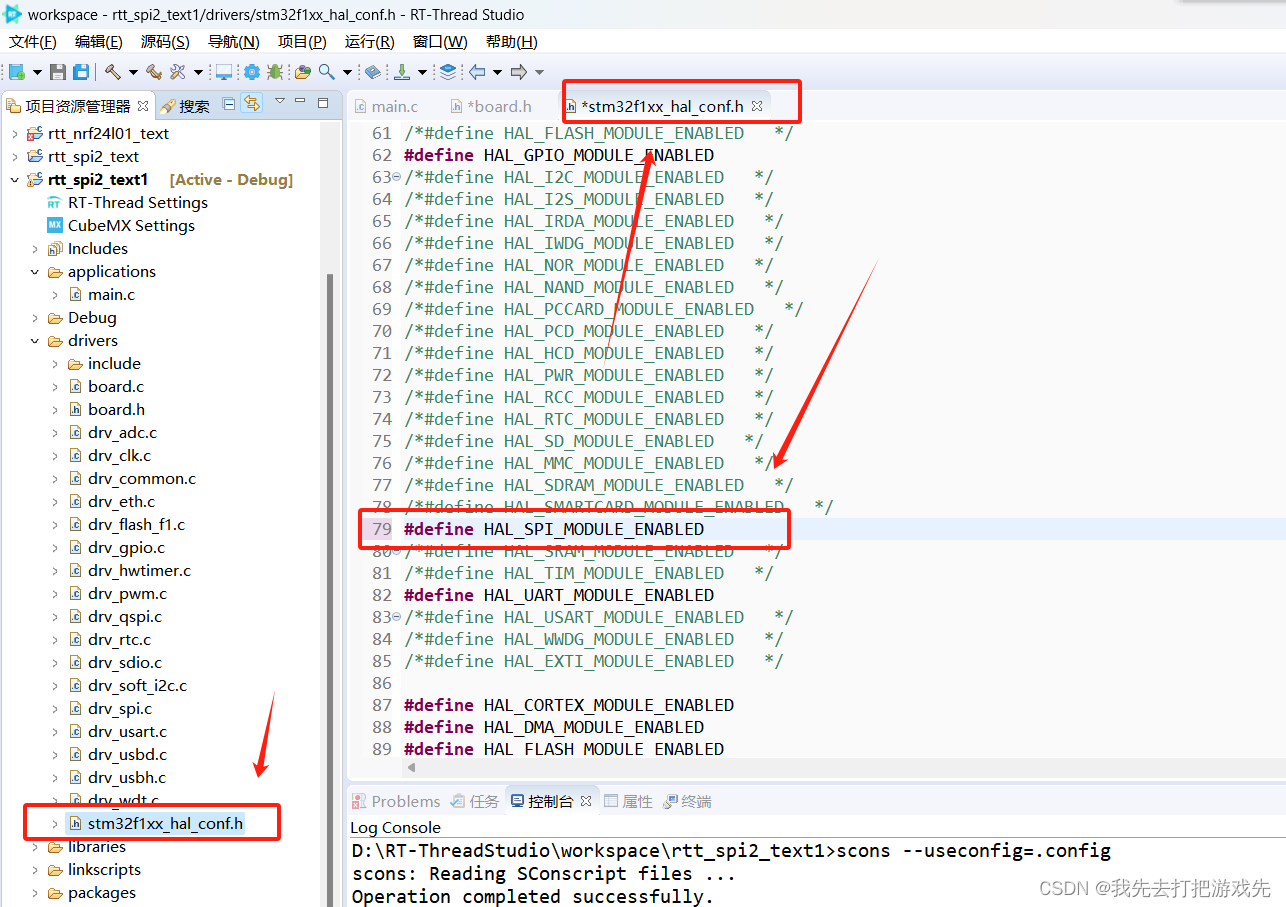

4、打开SPI模块使能注释

在这里插入图片描述

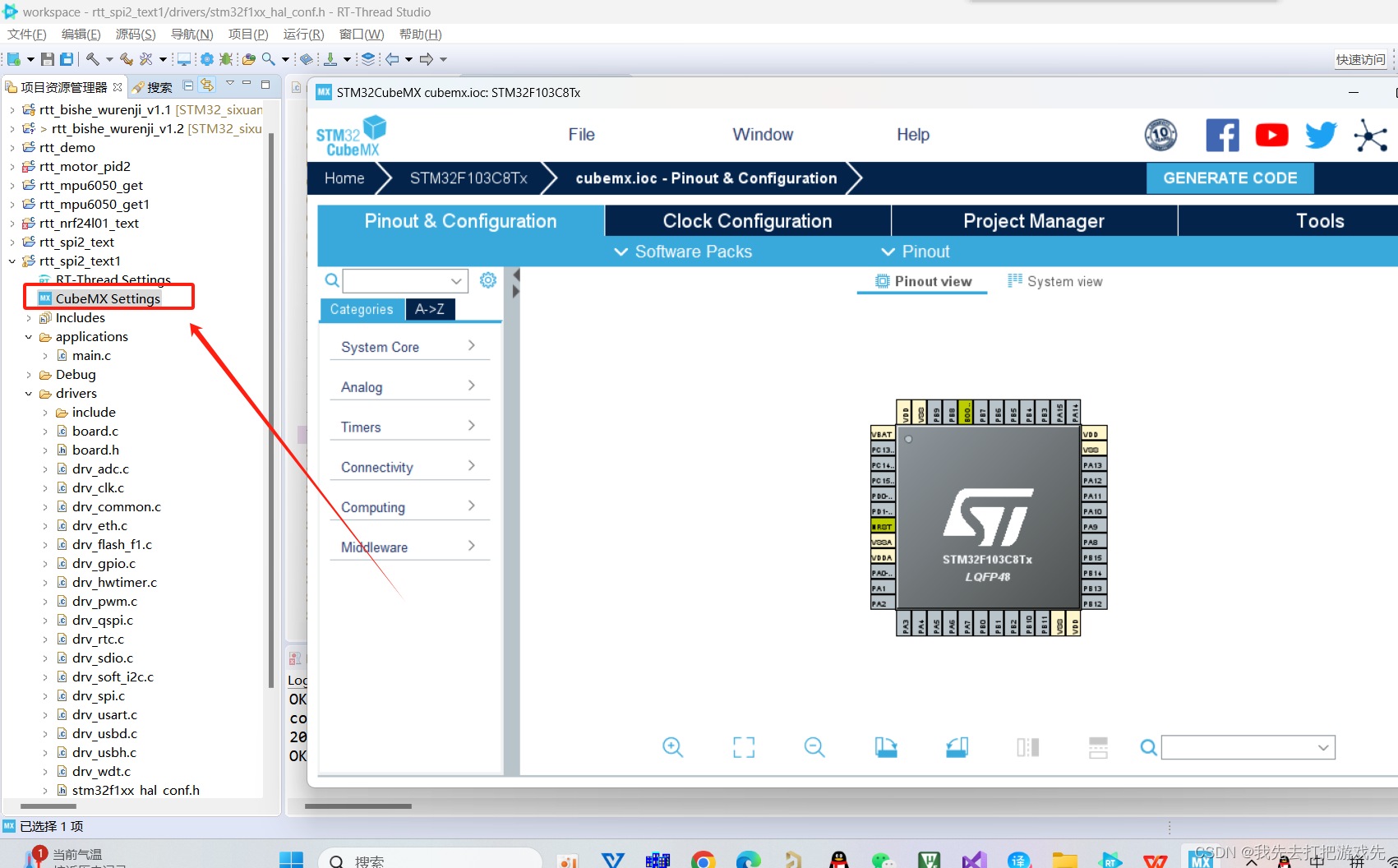

5、打开CubeMX进行配置

在这里插入图片描述

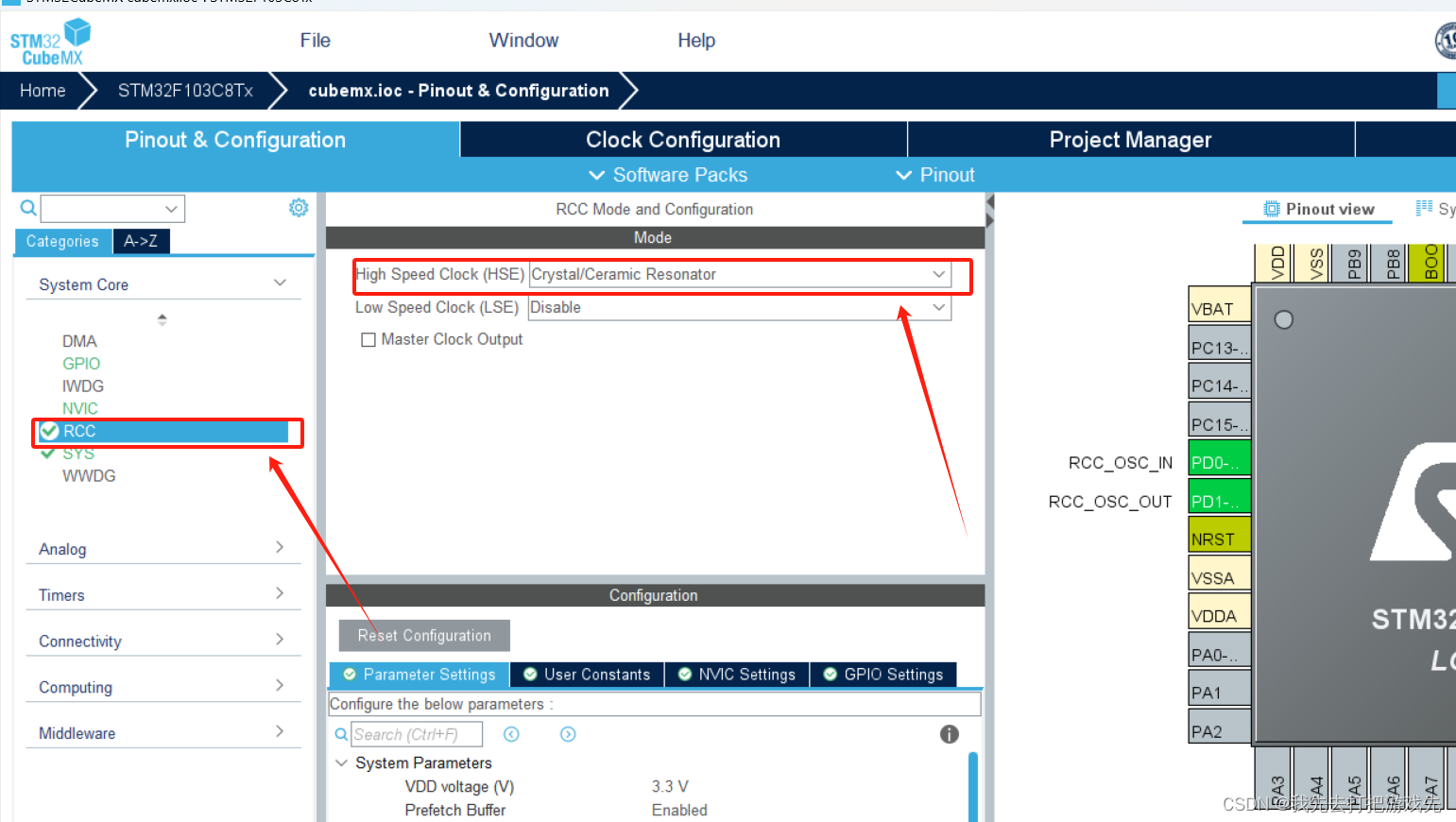

6、使用外部高速晶振作为时钟源

在这里插入图片描述

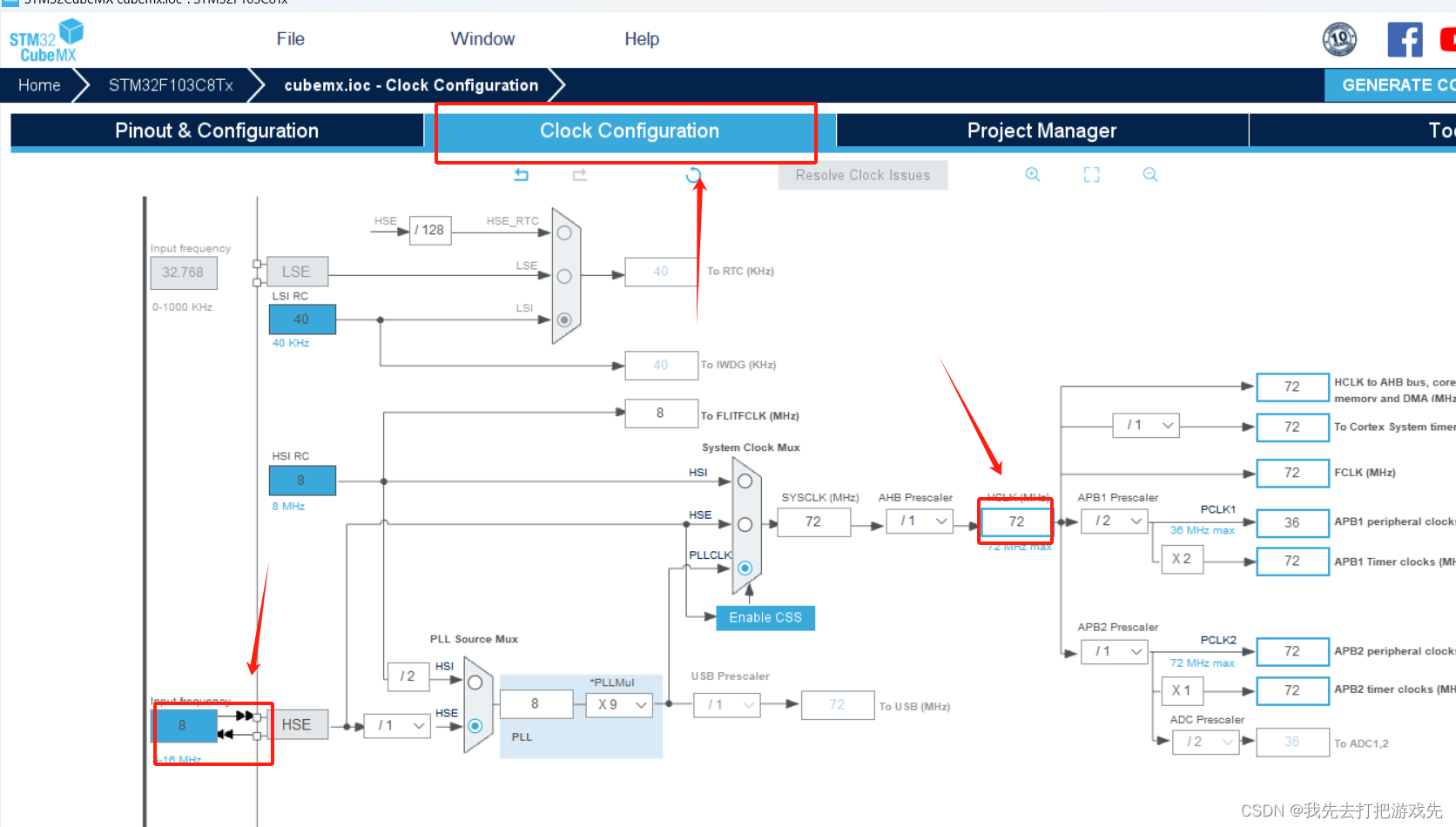

7、配置一下时钟线，频率直接拉满

在这里插入图片描述

8、配置调试接口

在这里插入图片描述

9、打开串口一，因为在创建工程的使用默认使用了串口一，所以这里也配置一下

在这里插入图片描述

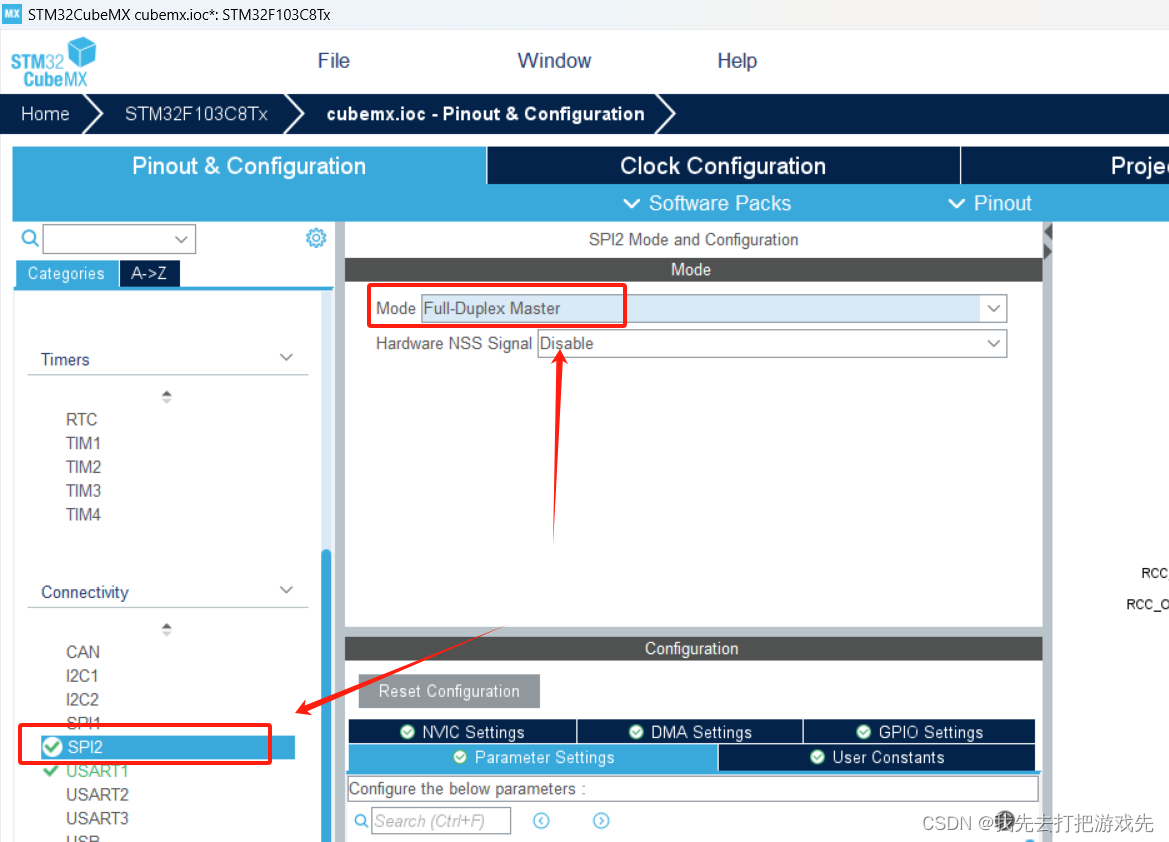

10、配置SPI，二线全双工主模式

在这里插入图片描述

11、SPI参数配置

在这里插入图片描述

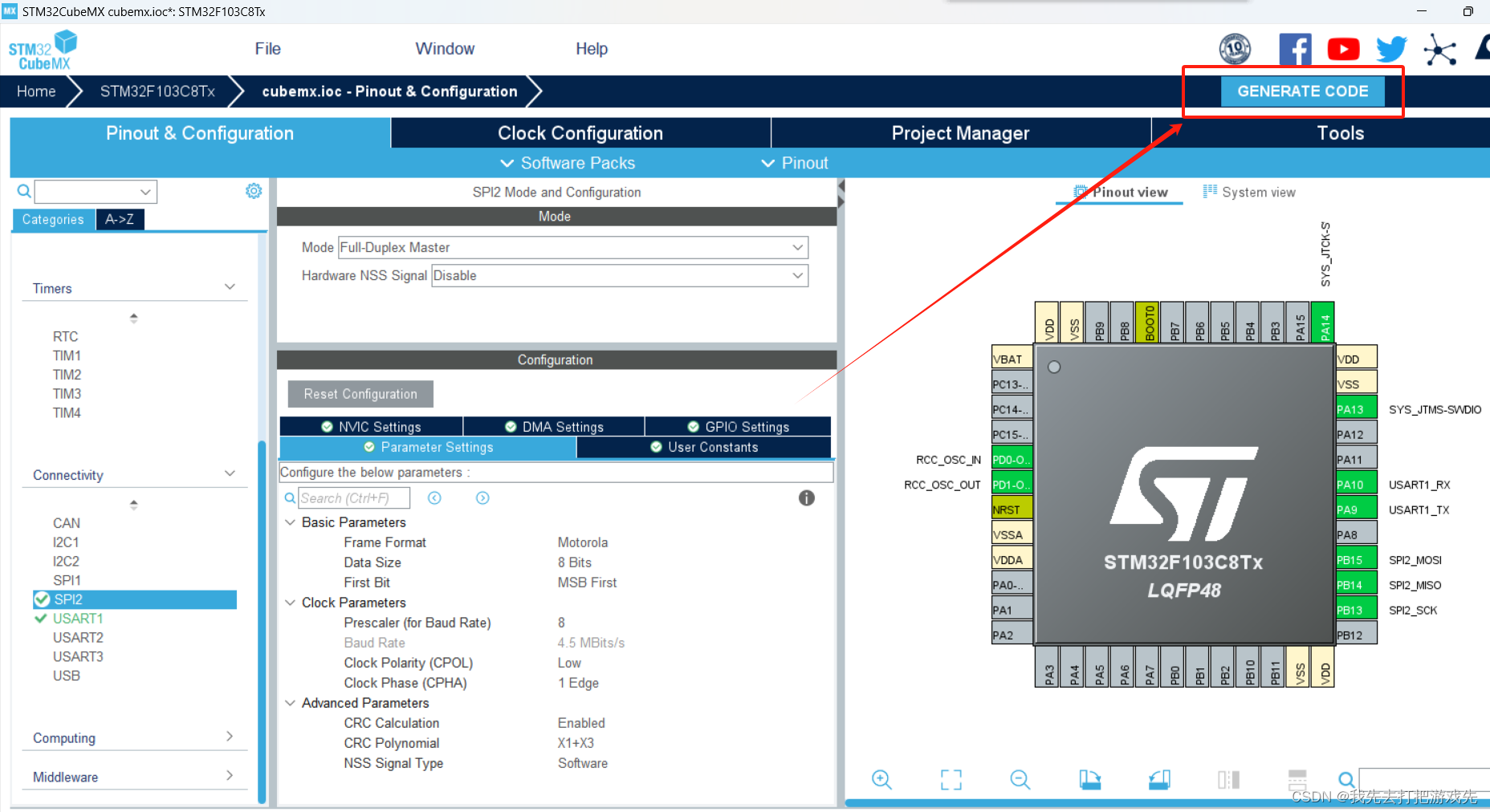

12、生成代码

在这里插入图片描述

13、点击Close

在这里插入图片描述

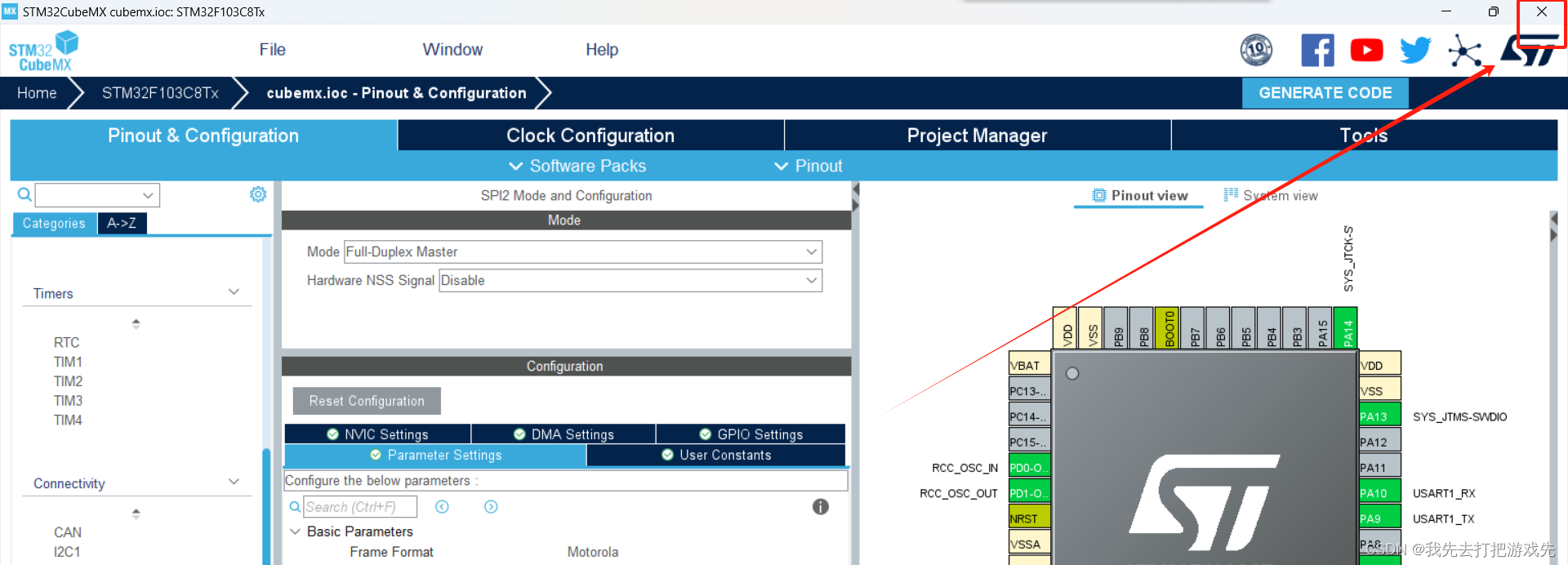

14、关掉CubeMX

在这里插入图片描述

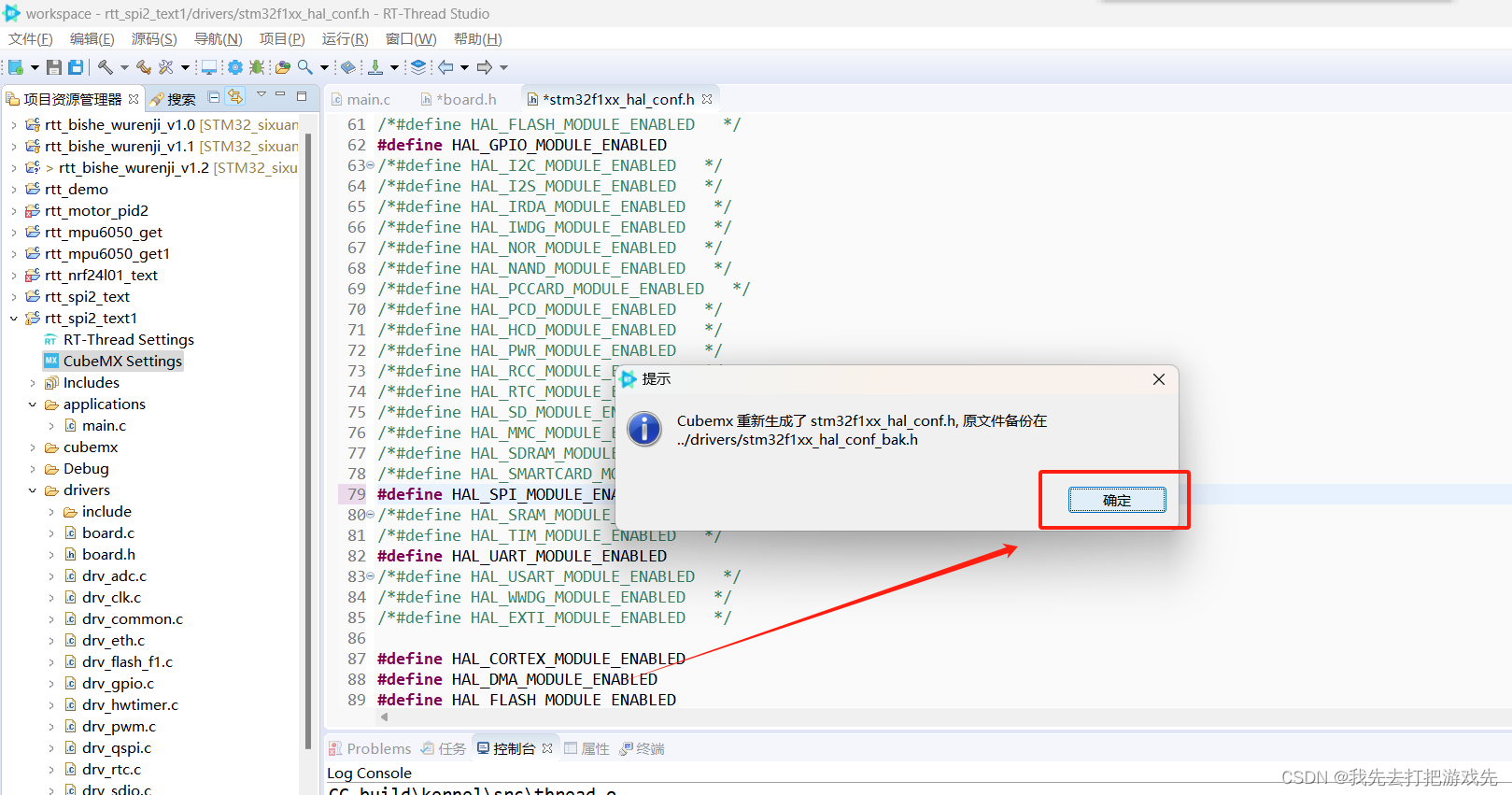

15、点击确定

在这里插入图片描述

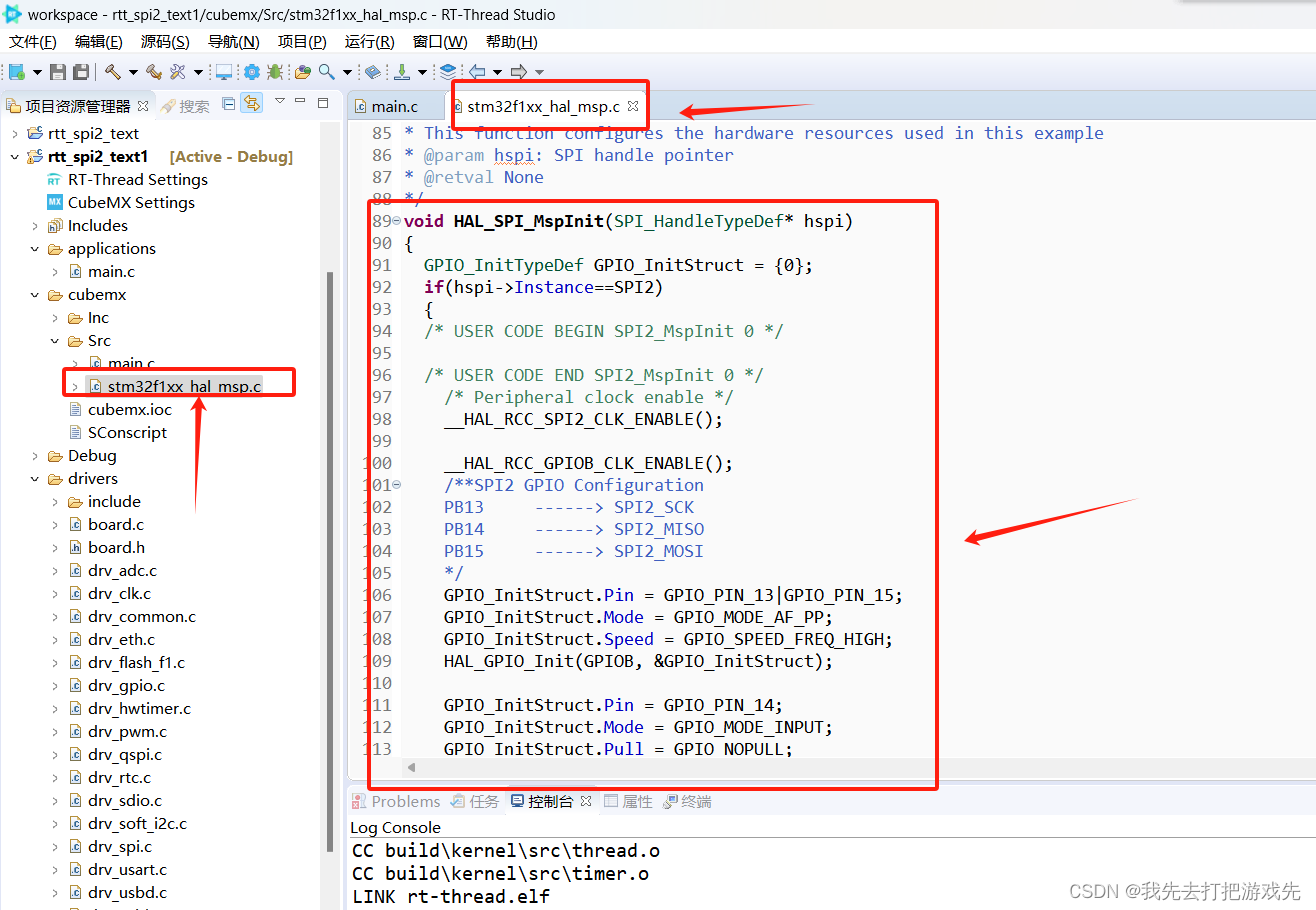

16、复制CubeMX自动生成的HAL_SPI_MspInit这段代码

在这里插入图片描述

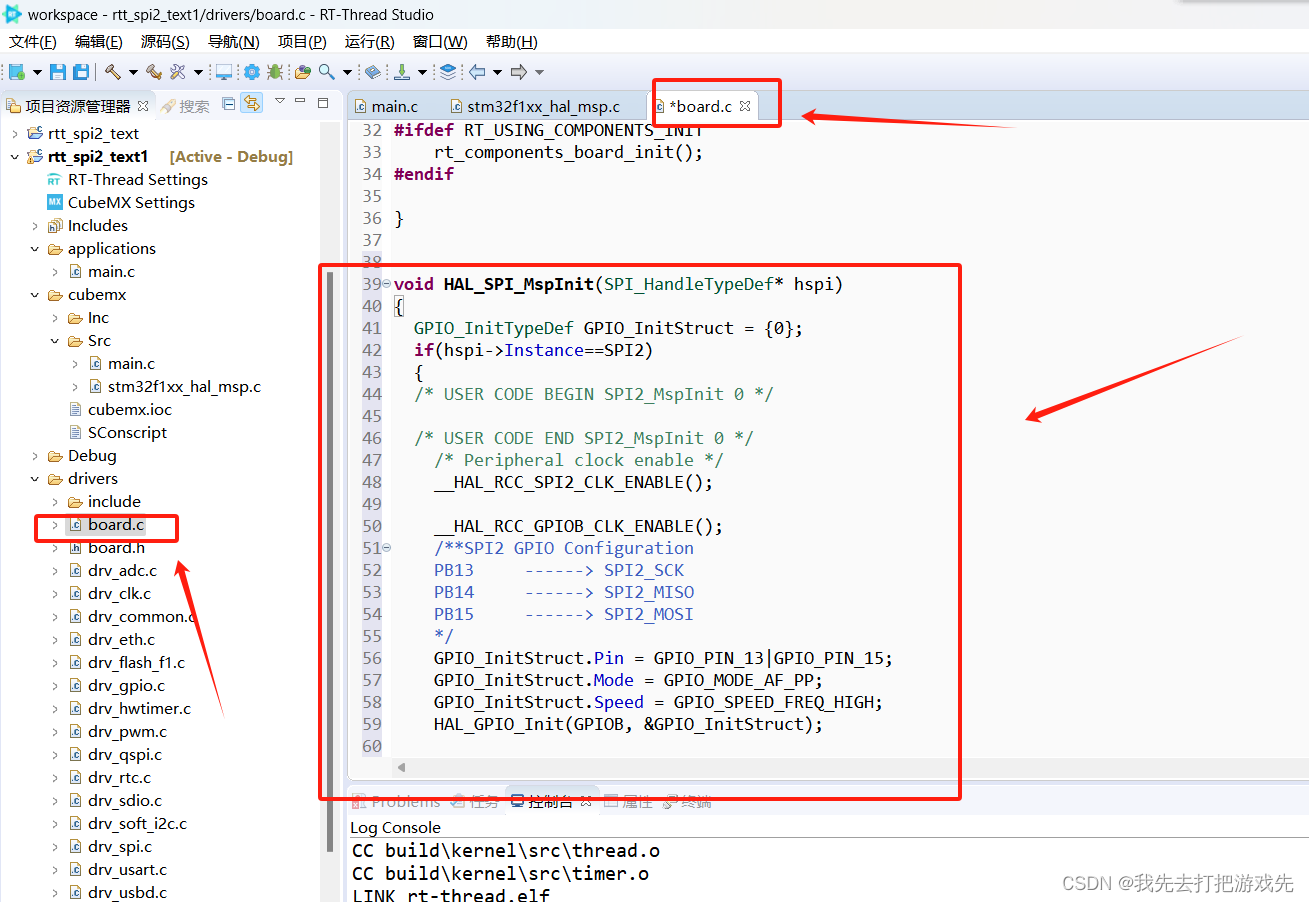

17、粘贴到board.c的末尾

在这里插入图片描述

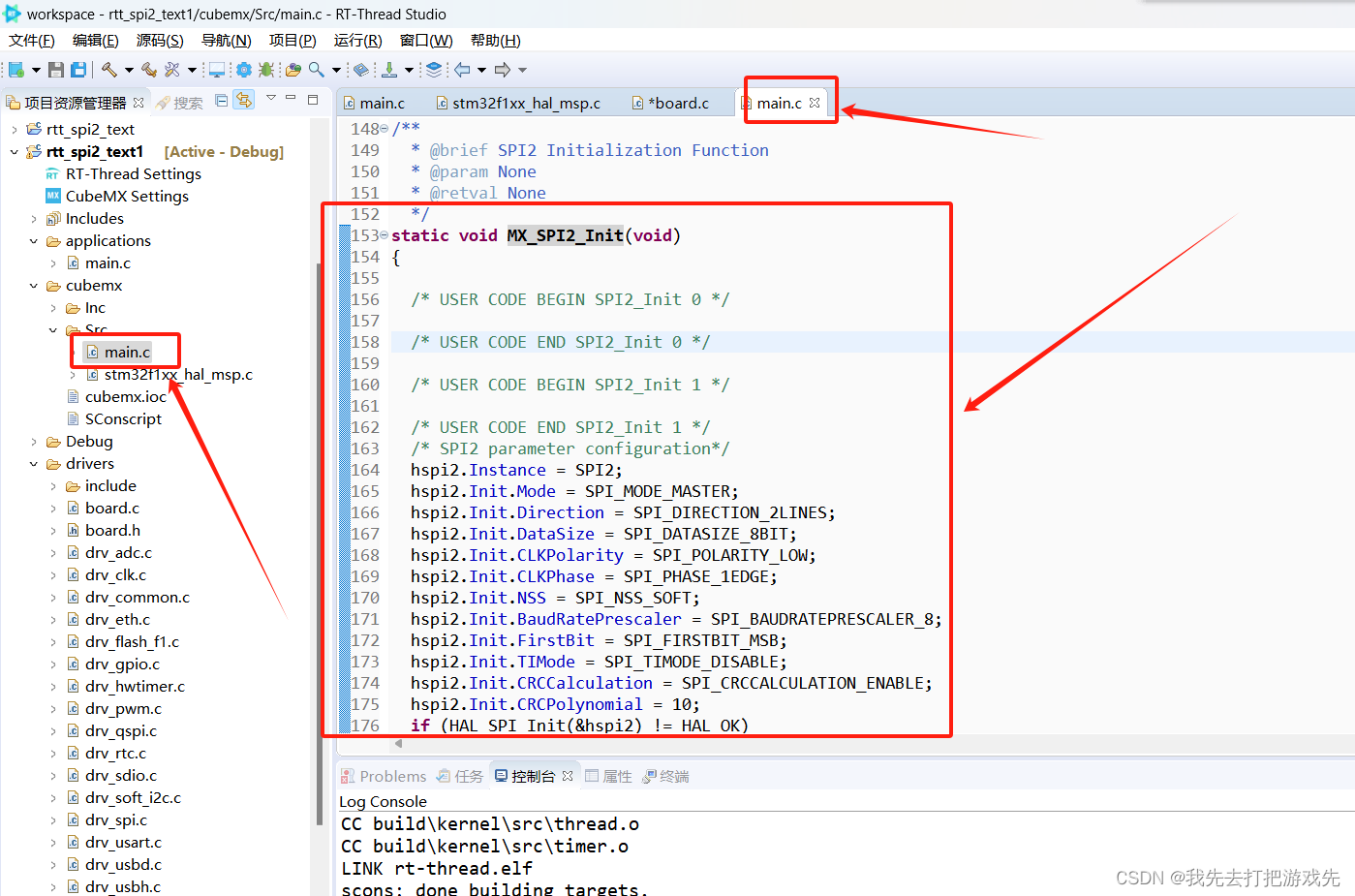

18、复制CubeMX自动生成的MX_SPI2_Init这段代码

在这里插入图片描述

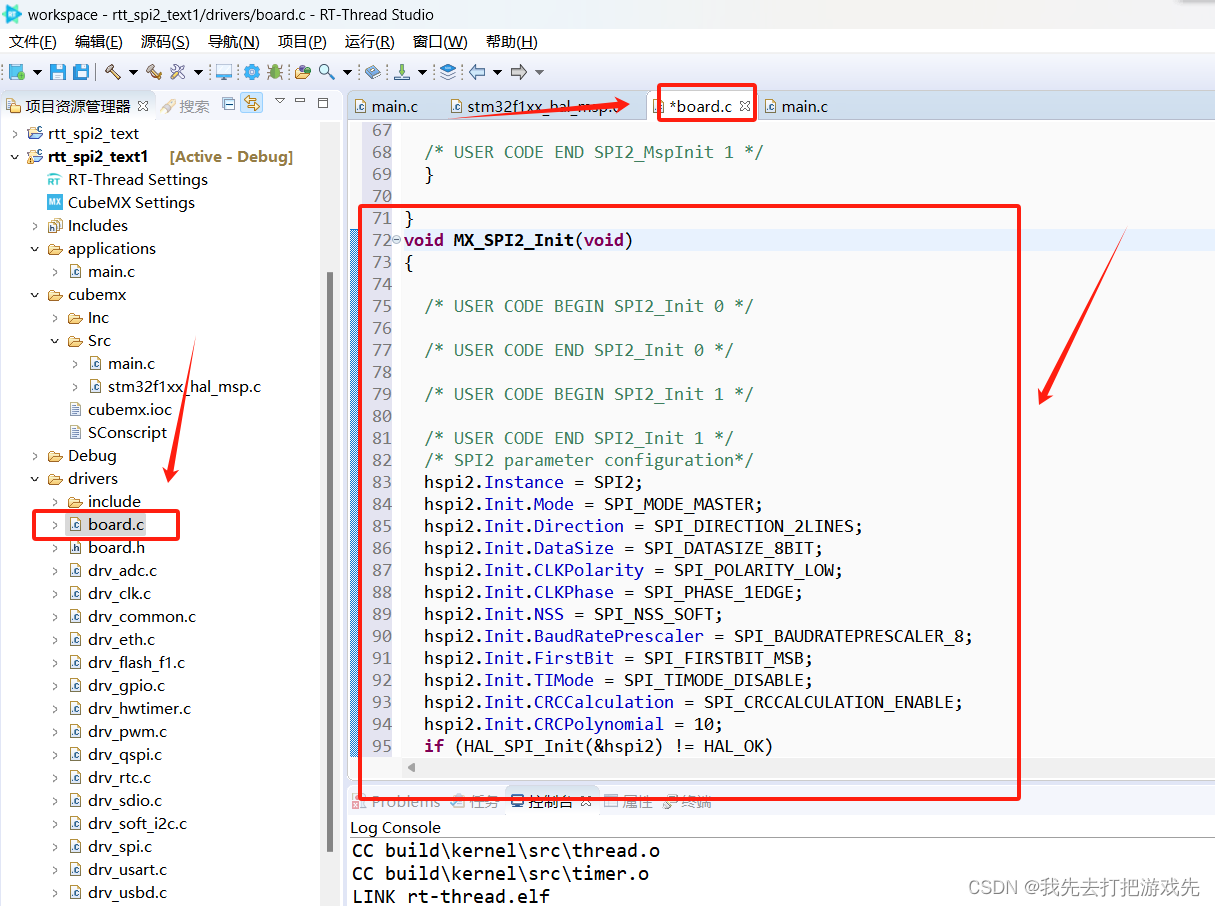

19、粘贴到board.c的末尾，记得把static关键字去掉

在这里插入图片描述

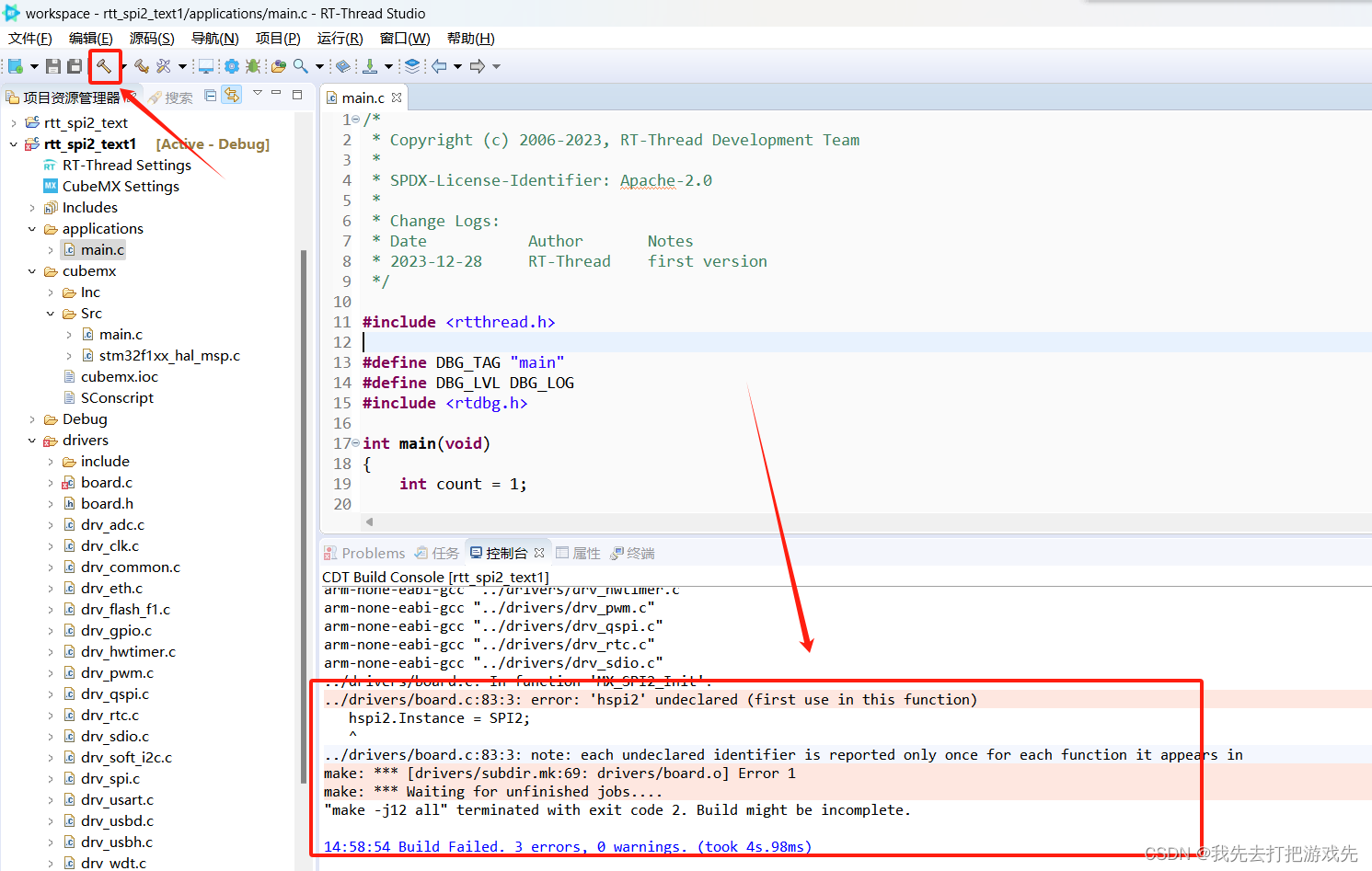

20、编译一下，有如下报错

在这里插入图片描述

21、回到cubemx文件夹下的main.c文件中复制spi2句柄

在这里插入图片描述

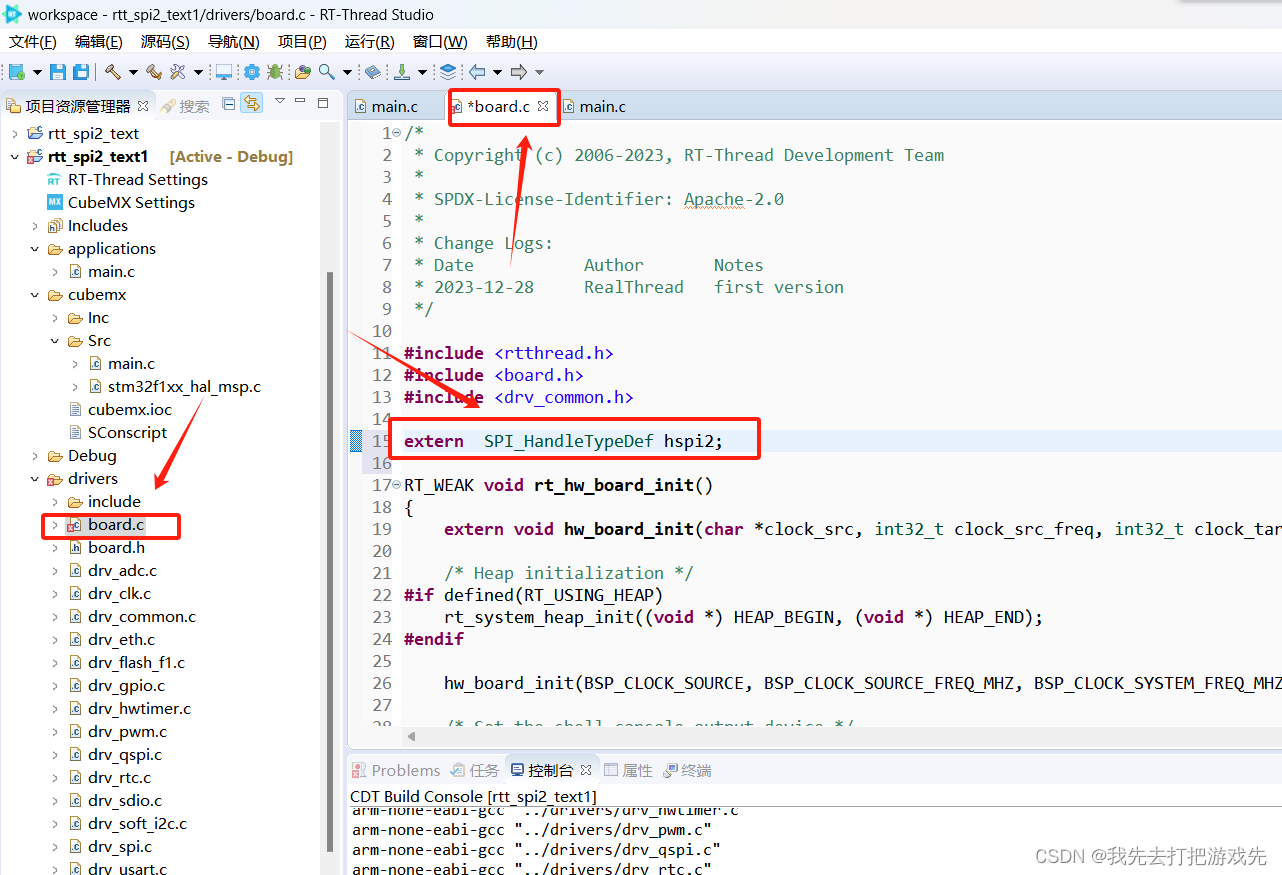

22、粘贴到board.c文件的前面，并加上extern关键字

在这里插入图片描述

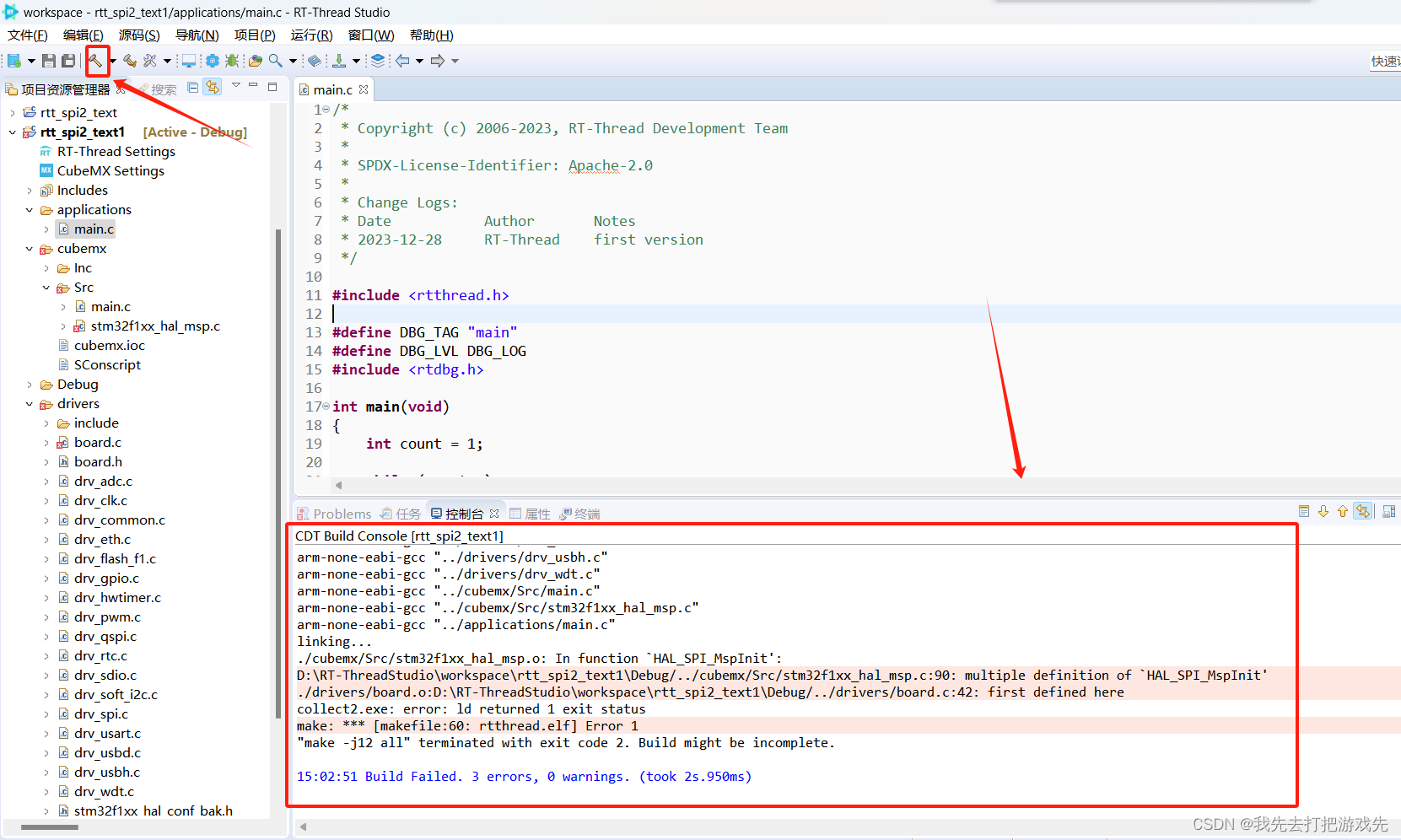

23、再编译一下，报错说函数重定义

在这里插入图片描述

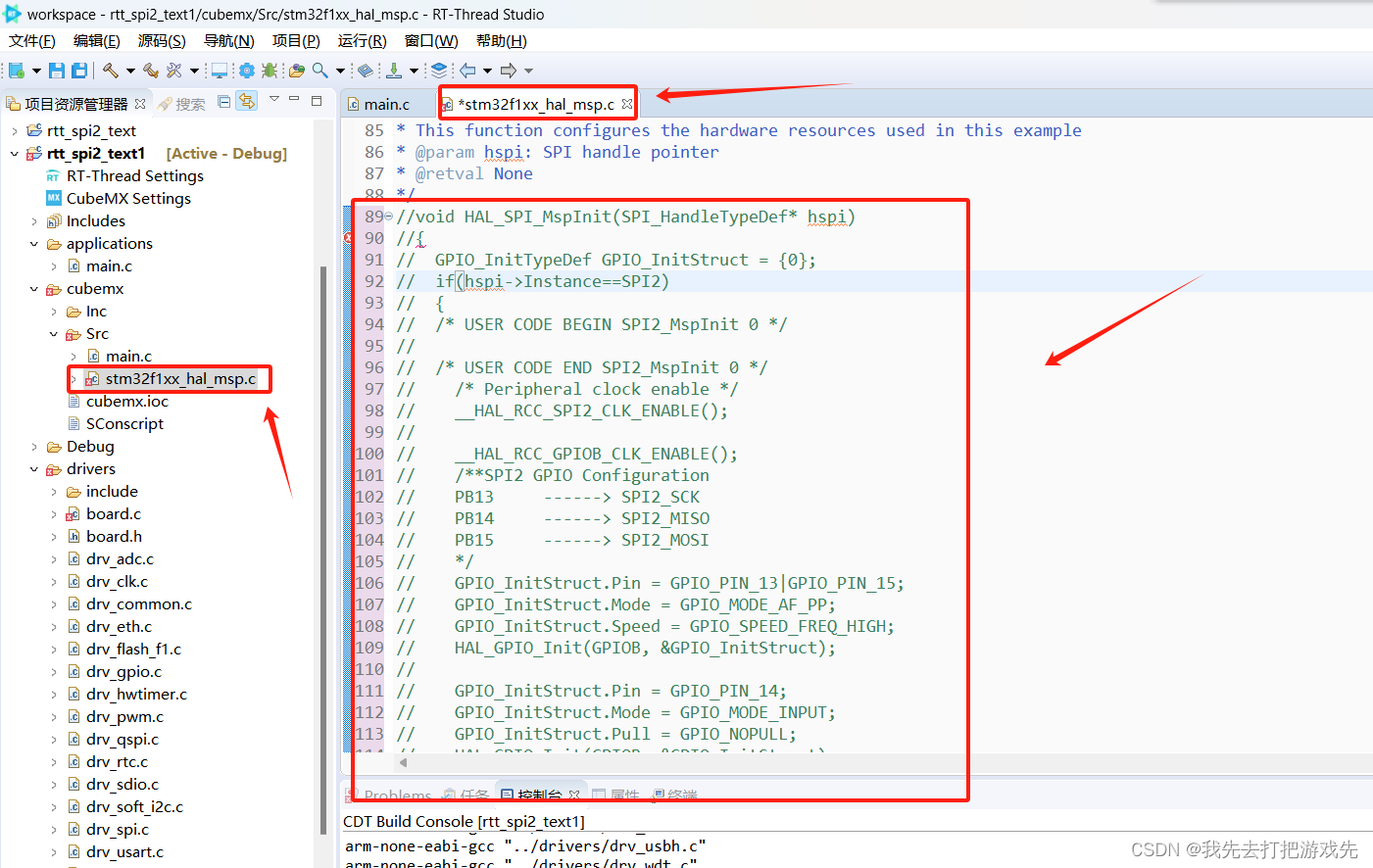

24、双击错误，跳转进去后在cubemx文件夹下刚刚CubeMX自动生成的HAL_SPI_Msp_Init函数注释掉

在这里插入图片描述

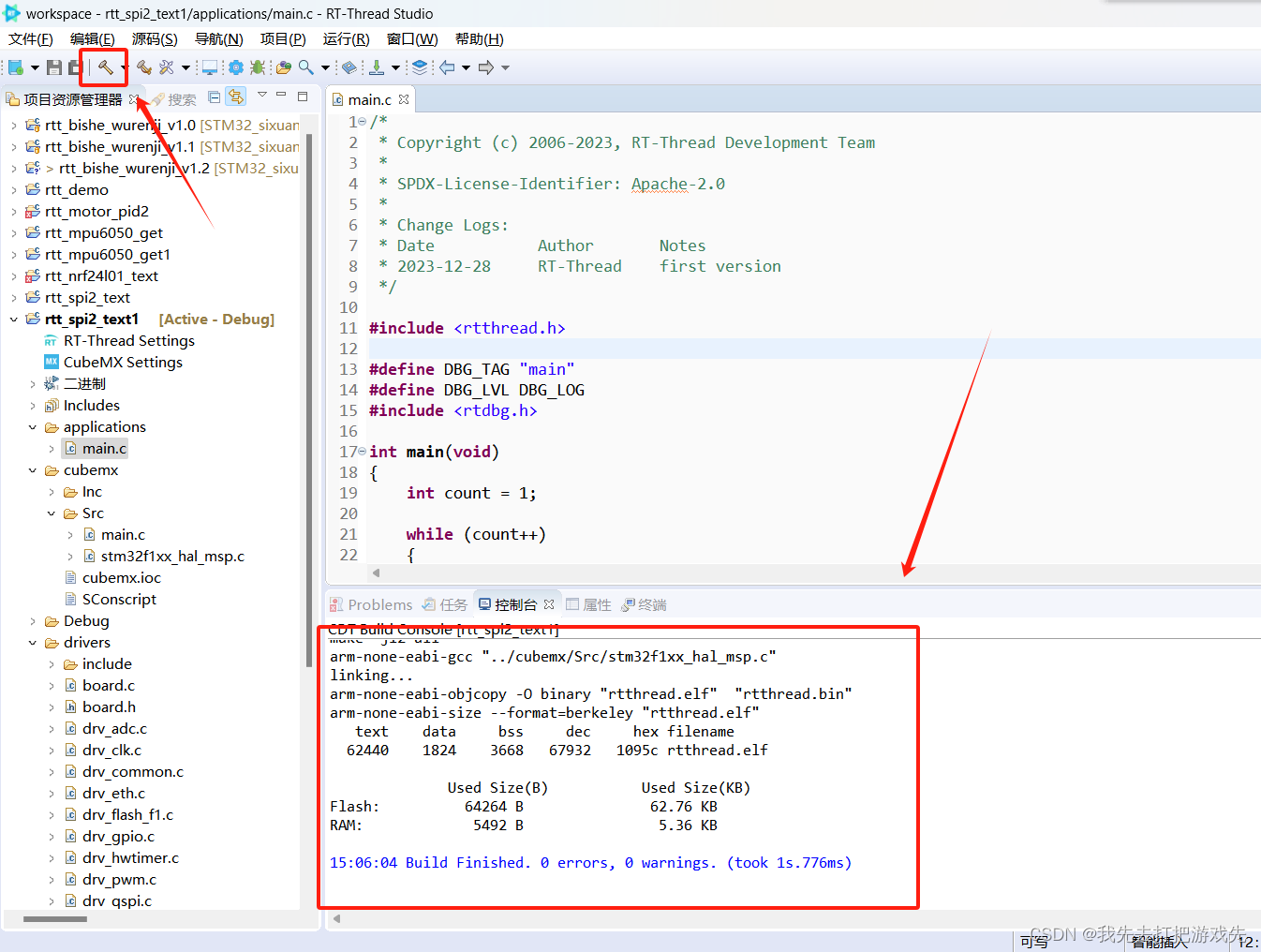

25、再编译，无报错

在这里插入图片描述

26、在man.c主函数中输入如下代码

/*
 * Copyright (c) 2006-2023, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2023-12-21     RT-Thread    first version
 */

#include <rtthread.h>
#include <rtdevice.h>
#include <drv_common.h>
#include <board.h>
#include "drv_spi.h"

//NRF24L01寄存器操作命令
#define SPI_READ_REG    0x00  //读配置寄存器,低5位为寄存器地址
#define SPI_WRITE_REG   0x20  //写配置寄存器,低5位为寄存器地址
#define R_RX_PL_WID     0x60
#define RD_RX_PLOAD     0x61  //读RX有效数据,1~32字节
#define WR_TX_PLOAD     0xA0  //写TX有效数据,1~32字节
#define FLUSH_TX        0xE1  //清除TX FIFO寄存器.发射模式下用
#define
