Android显示子系统

Android 显示子系统负责将应用界面最终呈现在屏幕上，其核心任务是高效地生产、合成图形数据并完成显示。它主要包含应用框架、Native 系统服务、硬件抽象层（HAL）和内核驱动等模块。

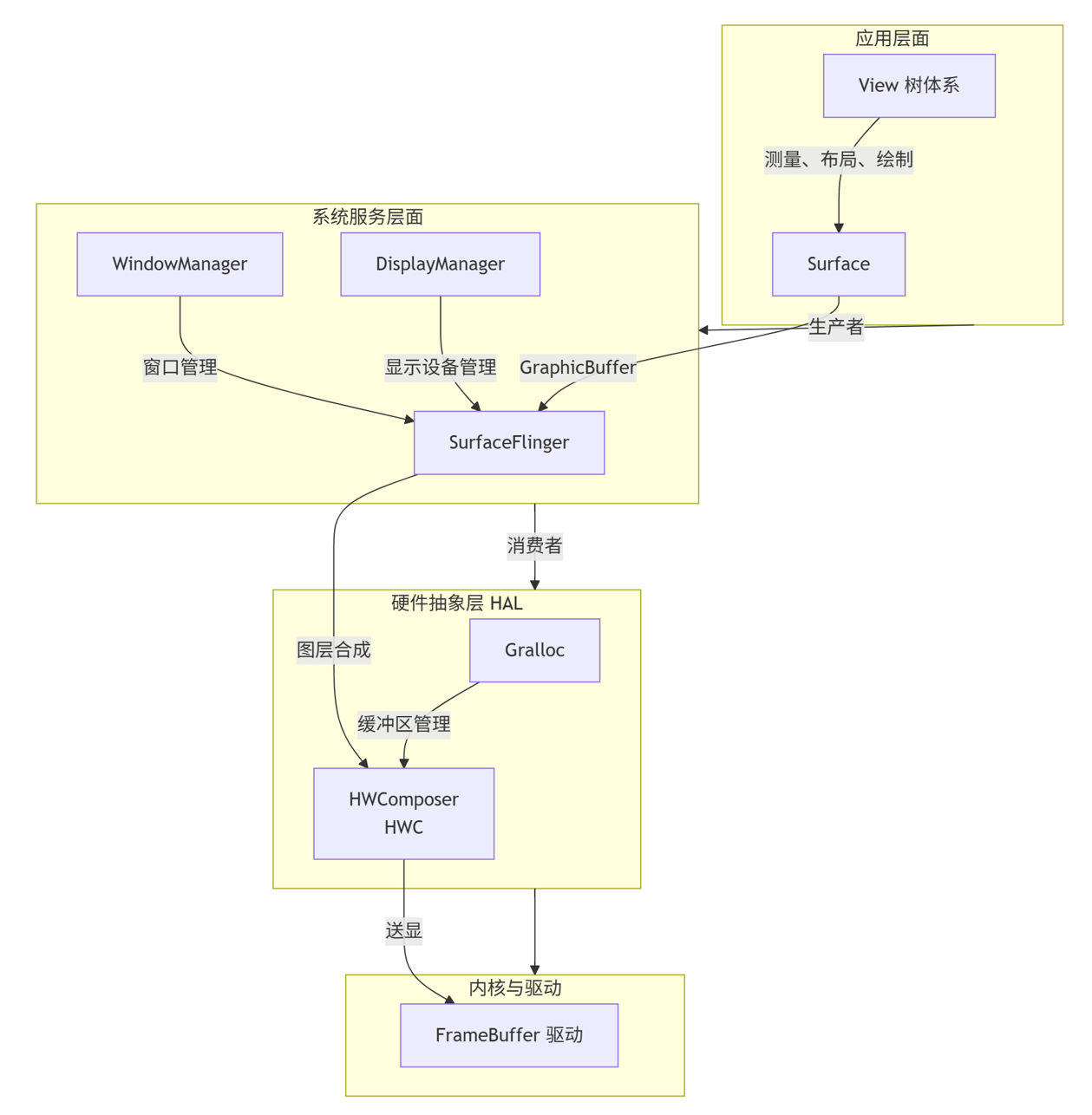

下面这张图概括了 Android 显示子系统的主要组件和数据流转方向：

🔍 核心模块解读

上述流程涉及多个核心模块，它们各司其职：

• 应用框架与 Native 层：

  • View 树与 Surface：你在 App 中使用的 View（如按钮、文本框）组成树形结构，经 测量（Measure）、布局（Layout）、绘制（Draw） 后，最终渲染到一块图形缓冲区（GraphicBuffer）中，这块缓冲区及其元数据由 Surface 对象管理。每个 Surface 对应一个窗口（如 Activity、Dialog）的图像数据。
  • WindowManager：负责管理窗口的 层级（Z-order）、位置和大小，为 SurfaceFlinger 提供最终的合成依据。
  • DisplayManager：负责管理显示设备（如内置屏幕、HDMI外接显示器），提供显示器的分辨率和刷新率等信息。

• 图形数据生产与消费：
