Linux驱动，之camera的驱动v4L2（video for linux two）应用篇，LCD实时显示图像或图片（三）

一、前言

本篇打算，记录一篇，LCD实时显示图像或图片的文章。

这段话比较有意义，我放到前面。

做视频采集的都知道，我们会设计一个双向的队列，用于读写视频，暂时保存数据，才不会卡顿，在内核需要申请一个队列，
映射到用户空间使用。原理是在内核申请了一个DMA，DMA直接把摄像头的数据，从v4l2这一套提供的机制，有个bufer吧，
DMA直接把bufer里的数据搬到了内存，不需要cpu参数，提供了cpu使用率，然后呢，我们需要获取到这个内存地址，获取数据，
但是内核是不会给应用程序直接操作内核空间的地址，只能通过系统调用才能访问内核空间，所以需要mmap映射这个地址到
用户空间，就可以直接读取这个队列了，我现在自己也想明白了，为啥这么玩，用户空间和内核空间需要隔离，这是内核管理内存的机制，
虽然操作的实际是同一个地址，不可能不是同一内存地址，如果不是，就需要搬运一次数据。在LCD，codex，以太网，都有这么一个映射，不这么映射，数据量不知道有多大，效率低的没法玩。

本人有非常丰富的音视频采集开发，图像显示，GUI，开发经验，对摄像头到lcd显示，或通过网络传输到上位机，流媒体比较熟悉。

之前写过一篇博客lcd驱动，显示原理，以及显示各种格式（yuv，rgb，jpeg，png）图片，结合上一篇文章，v4l2采集图像，我们将采集的
摄像头图像流，不进行编码压缩，直接封装成各种格式的图片，可以通过触摸去播放图片，或直接显示实时图像到lcd上。
后面有时间，会继续写一篇qt开发，移植qt到LCD显示屏，这样就有gui图形界面了，后面会继续写一篇移植4g模块的文章，将视频流进行编码压缩，发送到Windows，自己写的qt上位机播放，保存为mp4，或其他格式的文件。可以实时监控，如果有缘人，看到，需要做这么一个项目，可以找我合作。

要在lcd显示图像，要使用lcd的frambufer，v4l2框架，假设lcd可以工作了，可以参考我另一篇文章，lcd显示的设置，这里我们直接往显存写数据就行了，就可以显示图像了。假设你的设备已经插入了usb摄像头，或调通了其他接口的摄像头，/dev/video这个设备是有的。

原文链接：https://blog.csdn.net/HRad7282/article/details/142334615
我对他进行了改进,，他的例子只能是个玩具，不能用实际项目，我自己完全可以写出来，但是不想从0写，有现成的，就不造轮子了。

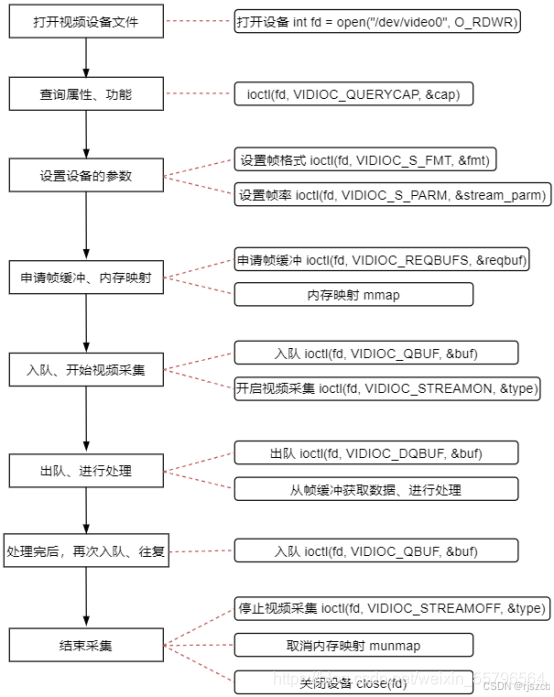

初始化v42

1、设置摄像头的采集格式

struct v4l2_format vfmt;
vfmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;	//选择视频抓取
vfmt.fmt.pix.width  = 800;//设置宽        // 一定是 800 * 600（600等于LCD的高度，8800于LCD的宽度是为了显示相机的按钮）
vfmt.fmt.pix.height = 600;//设置高
vfmt.fmt.pix.pixelformat =  V4L2_PIX_FMT_MJPEG;  //设置视频采集像素格式，假设采集的是MJPEG格式

int ret = ioctl(fd, VIDIOC_S_FMT, &vfmt);// VIDIOC_S_FMT:设置捕获格式
if(ret < 0)
{


	perror("设置采集格式错误");
}

//可以判断是否设置成功
memset(&vfmt, 0, sizeof(vfmt));
vfmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
ret = ioctl(fd, VIDIOC_G_FMT, &vfmt);
if(ret < 0)
{


	perror("读取采集格式失败");
}
printf("设置分辨率width = %d\n", vfmt.fmt.pix.width);
printf("设置分辨率height = %d\n", vfmt.fmt.pix.height);
unsigned char *p = (unsigned char*)&vfmt.fmt.pix.pixelformat;
printf("pixelformat = %c%c%c%c\n", p[0],p[1],p[2],p[3]);

2、申请缓冲队列、映射到用户空间

做视频采集的都知道，我们会设计一个双向的队列，用于读写视频，暂时保存数据，才不会卡顿，在内核需要申请一个队列，
映射到用户空间使用。原理是在内核申请了一个DMA，DMA直接把摄像头的数据，从v4l2这一套提供的机制，有个bufer吧，
DMA直接把bufer里的数据搬到了内存，不需要cpu参数，提供了cpu使用率，然后呢，我们需要获取到这个内存地址，获取数据，
但是内核是不会给应用程序直接操作内核空间的地址，只能通过系统调用才能访问内核空间，所以需要mmap映射这个地址到
用户空间，就可以直接读取这个队列了，我现在自己也想明白了，为啥这么玩，用户空间和内核空间需要隔离，这是内核管理内存的机制，虽然操作的实际是同一个地址。

申请4个对列

struct v4l2_requestbuffers  reqbuffer;

reqbuffer.type   = V4L2_BUF_TYPE_VIDEO_CAPTURE;
reqbuffer.count  = 4;	                 //申请4个缓冲区
reqbuffer.memory = V4L2_MEMORY_MMAP;	//采用内存映射的方式
ret = ioctl(fd, VIDIOC_REQBUFS, &reqbuffer);
if(ret < 0)
{


	perror("申请缓冲队列失败");
}

映射

unsigned char *mmpaddr[4];       //用于存储映射后的首地址
unsigned int  addr_length[4];    //存储映射后空间的大小

struct v4l2_buffer mapbuffer;
mapbuffer.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;//初始化type

for(int i = 0; i < 4; i++)
{


	mapbuffer.index = i;
	ret = ioctl(fd, VIDIOC_QUERYBUF, &mapbuffer);	//查询前面申请的，内核缓存信息，返回写入到这个mapbuffer
	if(ret < 0)
		perror("查询缓存队列失败");

	mmpaddr[i] = (unsigned char *)mmap(NULL, mapbuffer.length, PROT_READ|PROT_WRITE, MAP_SHARED, fd,
	                                    mapbuffer.m.offset);//mapbuffer.m.offset映射文件的偏移量，将内核的队列映射到用户空间，返回地址
	                                                        //给mmpaddr
	addr_length[i] = mapbuffer.length;


	ret = ioctl(fd, VIDIOC_QBUF, &mapbuffer);   // 将用户空间的视频缓冲区，映射后的信息，写入送入内核中队列
	if(ret < 0)
		perror("放入队列失败");
}

3、启动视频流传输

int type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
ret = ioctl(fd, VIDIOC_STREAMON, &type);  //摄像头开始采集数据，并会写入到内核循环队列中，没有及时读走的，会覆盖
if(ret < 0)
{


	perror("打开设备失败");
}

二、写一个读取帧图像，显示视频的线程。

其实我在做海思项目时，有vi，vo，vi可以直接绑定到vo，vo就是设置好了fb，lcd，绑定其实是直接将显存地址，给到vi，vi从用户空间的队列，读出数据直接写到到显存地址，就不用搬运数据了，hisi这一块，肯定是封装了，但是原理大概就是这样子。

pthread_t _read_video_frame;
pthread_create(&_read_video_frame, NULL, pthread_read_video_frame, NULL);



void pthread_read_video_frame()
{



	struct v4l2_buffer buffer;
	buffer.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;//从队列中提取一帧数据

	while(1)
	{


		这里需要加一个select监控fd，是否有数据这个博主没做，所以，我说这是个玩具，怎么可能这么玩，30帧，30ms才来一次数据，
		这里会一直在运行，别的线程得到时间就少。
		select(fd,,,,,)//这里自己调试一下，我不想写了
		if(fd >0)//有数据
		{



		//下发命令，从缓冲队列获取一帧数据（出队列）出队列后得到缓存的索引index, 得到对应缓存映射的地址mmpaddr[readbuffer.index]
		ret = ioctl(fd, VIDIOC_DQBUF, &buffer);
		if(ret < 0)
			perror("获取数据失败");

		//显示在LCD上
		LCD_JPEG_Show(mmpaddr[readbuffer.index], readbuffer.length);//直接lcd显示，但是采集的流是JPEG格式，需要转换成rgb，
																	//因为lcd是rgb，才能显示。还可以yuv，但是需要自己转换一下。

	  	if(read_x > 850 && read_x < 1000 &&  read_y > 130 && read_y < 210)//定义了一个区域，点击这个区域，就可以拍照。
		{


			printf("paizhao\n");

			char newname[20] = {

   0};
			image_count++;
			sprintf(newname,"/home/%d.jpg", image_count);

			FILE *file = fopen(newname, "w+");//建立文件用于保存一帧数据，一张图片
			if(NULL == file)
				printf("拍照失败");
			int res_w = fwrite(mmpaddr[readbuffer.index], readbuffer.length, 1, file);
			fclose(file);

			read_x = 0;
			read_y = 0;
		}
	 }

	//读取数据后将缓冲区放入队列
	ret = ioctl(fd, VIDIOC_QBUF, &readbuffer);
	if(ret < 0)
		perror("放入队列失败");
	}

上面我么提到的，jpeg格式图片，如果显示，解码，就需要移植库，封装一个函数出来，我前面有讲过，在lcd篇。

// 测试显示rgb格式，假设我们采集的rgb图片，就可以直接播放了。下面这个只是lcd画图的例子，不同格式，需要不同修改。本篇的目的不在于此。

void fb_draw_rgb_picutre(void)
{


	const unsigned char
