理解硬件

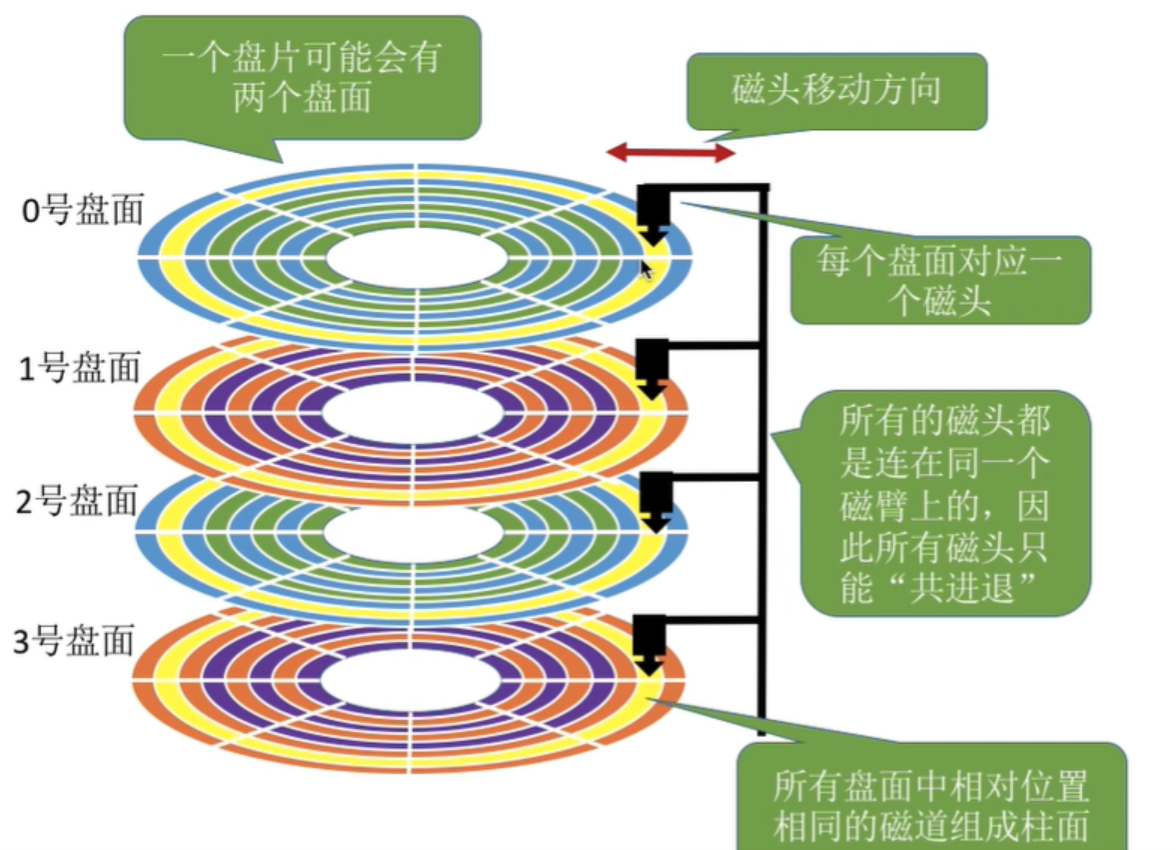

要理解文件系统，绕不开磁盘的物理结构，下图是磁盘的结构图

磁盘由一个个盘面组成，每个盘面上的一个个圆环就是磁道(cylinder)，再将磁道分为一个个的扇区(sector)，扇区就是磁盘存储数据的最小单位，大小通常为512字节，磁头(header)就是用来读写数据的

同一半径处的所有磁道，逻辑上构成了一个柱面

通过确定柱面(cylinder)，磁头(header)，扇区(sector)就可以确定磁盘上的某个空间位置，这就是CHS寻址方式

逻辑上我们可以把每个一个磁道展开成线性结构

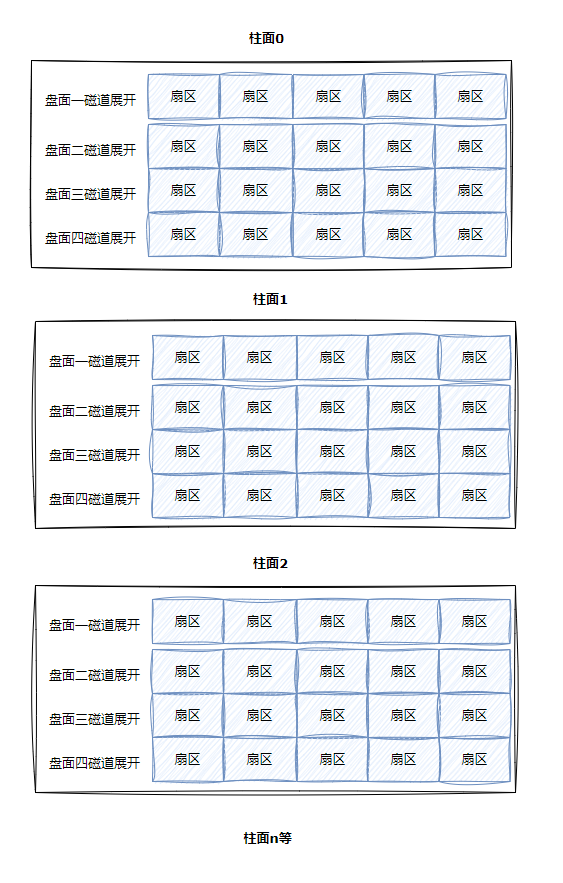

展开了磁道就可以展开柱面，柱面由一系列半径相同的磁道组成

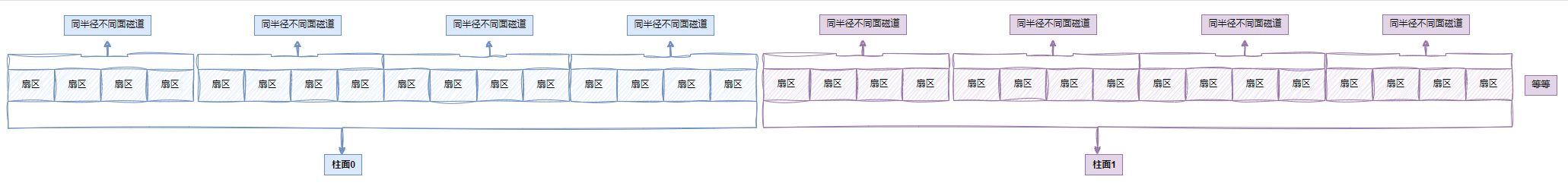

柱面展开，接下来就可以把整块磁盘展开了

可以看到上图其实就是三维数组，而三维数组是连续存储的

所以，每⼀个扇区都有⼀个下标，我们叫做 LBA(Logical Block Address) 地址,其实就是线性
地址。

操作系统使用LBA地址，而要访问磁盘必须使用CHS地址，于是必须要完成两者的转换，这个工作通常由硬件电路来完成

CHS与LBA的互相转换

CHS转LBA

磁头数 * 单磁道扇区数 = 每柱面扇区数

LBA = 柱面号C * 每柱面扇区数 + 磁头号H * 单磁道扇区数 + 扇区号S - 1

扇区号通常从1开始，LBA地址是从0开始

柱面和磁道都是从0编号

总柱⾯，磁道个数，扇区总数等信息，在磁盘内部会⾃动维护，上层开机的时候，会获取到这些参
数。

LBA转CHS

把//记作向下取整除法

C = LBA // 每柱面扇区数（由CHS转LBA公式看出，两边同除以每柱面扇区数可以让后面的数都变为0）

B = (LBA % 每柱面扇区数) // 单磁道扇区数(取模可以让柱面号C * 每柱面扇区数这一项变为0)

S = (LBA % 单磁道扇区数) + 1 （取模可以让前两项都变为0）

从此往后，在磁盘使⽤者看来，根本就不关⼼CHS地址，⽽是直接使⽤LBA地址，磁盘内部⾃⼰
转换。所以：从现在开始，磁盘就是⼀个元素为扇区的⼀维数组，数组的下标就是每⼀个扇区的LBA地址。OS使⽤磁盘，就可以⽤⼀个数字访问磁盘扇区了。

引入文件系统

引入“块”概念

其实硬盘是典型的“块”设备，操作系统读取硬盘数据的时候，其实是不会⼀个个扇区地读取，这样
效率太低，⽽是⼀次性连续读取多个扇区，即⼀次性读取⼀个”块”（block）。
硬盘的每个分区是被划分为⼀个个的”块”。⼀个”块”的⼤⼩是由格式化的时候确定的，并且不可
以更改，最常⻅的是4KB，即连续8个扇区组成⼀个 ”块”。”块”是⽂件存取的最⼩单位。也就是操作系统访问的最小单位

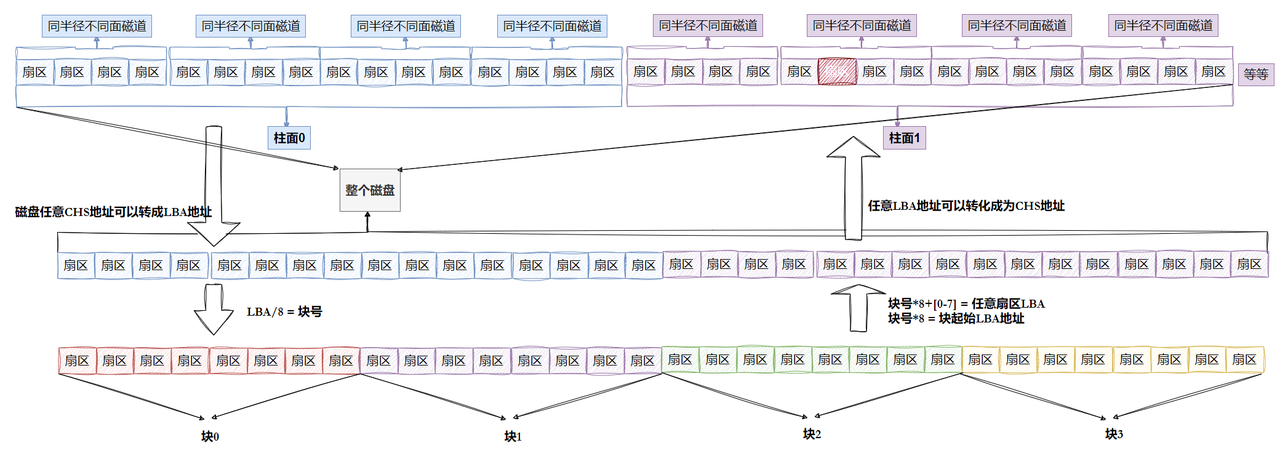

于是我们又将之前抽象出的三维数组按块来分，也就是8个扇区组成一个块，那么块号和LBA也可以互相转换

块号 = LBA / 8;

LBA = 块号 * 8 + n; (n表示块内第几个扇区)

引入“分区”概念

磁盘还会被分区以便于管理，比如Windows分出的C盘、D盘等，Linux下如何分区呢？

柱面是分区的最小单位，柱⾯⼤⼩⼀致，扇区个位⼀致，那么其实只要知道每个分区的起始和结束柱⾯号，知道每⼀个柱⾯多少个扇区，那么该分区多⼤就知道了

引入 "inode" 概念

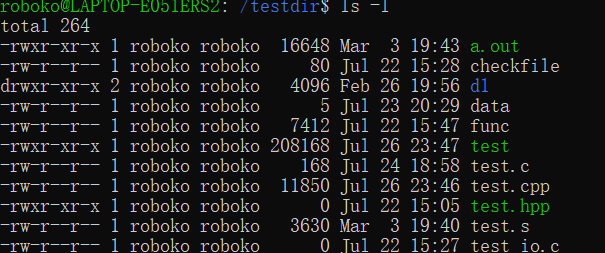

ls -l命令可以看到文件的属性

从左到右依次是权限，硬连接数或者理解为文件的引用计数，文件拥有者，所属组，大小，最后修改时间，文件名

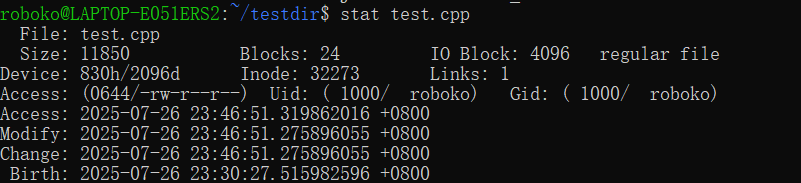

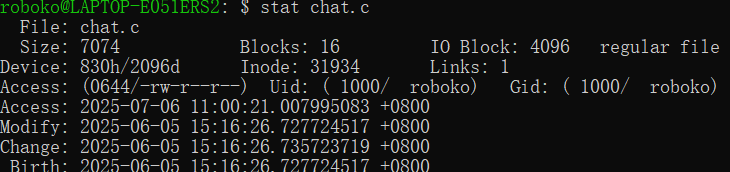

stat命令能看到更详细的信息

可以发现，文件除了他具体的数据，还需要存储这种属性，显然这些属性也必须存储在块中，存储这种属性的区域叫做inode

每个文件都有inode，Linux下⽂件的存储是属性和内容分离存储的
Linux下，保存⽂件属性的集合叫做inode，⼀个⽂件，⼀个inode，inode内有⼀个唯⼀的标识符，叫做inode号

struct ext2_inode {
    __le16 i_mode;
    /* File mode */
    __le16 i_uid;
    /* Low 16 bits of Owner Uid */
    __le32 i_size;
    /* Size in bytes */
    __le32 i_atime;
    /* Access time */
    __le32 i_ctime;
    /* Creation time */
    __le32 i_mtime;
    /* Modification time */
    __le32 i_dtime;
    /* Deletion Time */
    __le16 i_gid;
    /* Low 16 bits of Group Id */
    __le16 i_links_count; /* Links count */
    __le32 i_blocks;
    /* Blocks count */
    __le32 i_flags;
    /* File flags */
    ...
};
