A类发生某事件时需要向B类发送一个消息，可不可以在状态图中描述

陈远泉（2017年9月25日）:

话说 状态图 的某个状态 里面 可以叠加 序列图吗

潘加宇:

把你的问题提具体一些

陈远泉:

就是现在在弄一个排班任务 一个任务下有多个排班组 任务有任务的状态 排班组 有排班组的状态 这两个又互相关联……所以 才想请教看看怎么写 合适点

潘加宇:

我猜你的问题是A类发生某事件时需要向B类发送一个消息，可不可以在状态图中描述---可以的，写在Action部分，调用别人和调用自己是一样的。

陈远泉:

想请教一下 涉及到 任务组 有自己的状态 组下面 的任务又有自己的状态 且 任务组 继续的话 组下面的任务 可单个暂停 这种情况 在分析 单个任务的状态的时候 该怎么跟任务组关联？

潘加宇:

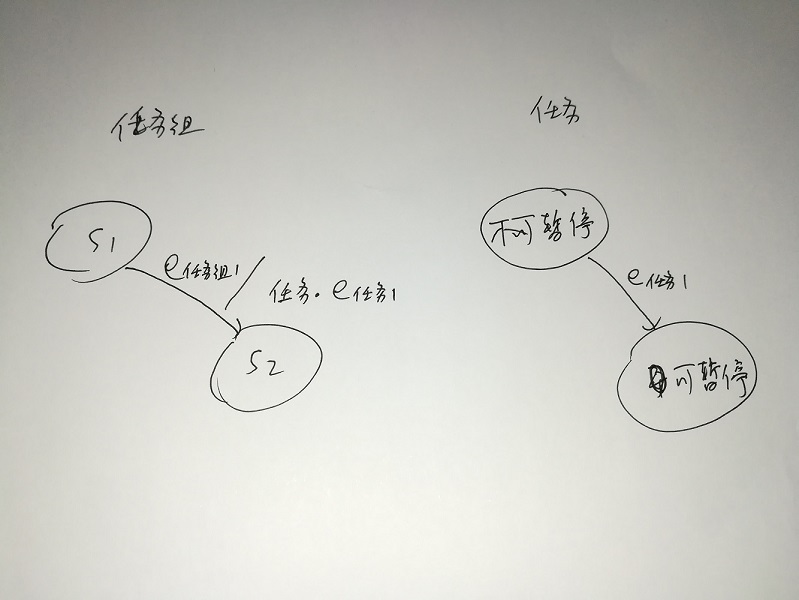

参见上图，看不懂的话还是要先看看书，否则可以先不要用。
