CAN 多节点通信设计方案

1. 引言

针对大规模设备节点接入场景，传统单总线 CAN 网络在节点数量增加后，容易面临总线负载升高、仲裁冲突加剧、心跳报文集中发送、低优先级节点饥饿以及主控侧分包数据交错接收等问题。为提升系统的扩展性、稳定性和工程可实施性，本文提出一种基于 CAN Hub 树状组网的多节点通信方案。

本方案从通信链路、Slave 设备端发送策略以及 Master 端接收组包机制三个方面进行设计，目标是在支持大容量节点接入的同时，兼顾总线公平性、在线检测准确性以及多节点分包通信的可靠性。

2. 方案目标

本方案的主要目标如下：

支持最多 448 个设备节点接入
通过分层组网实现接入层与骨干层解耦
抑制多节点周期心跳同时发送导致的心跳风暴
缓解 CAN 总线高负载下的节点饥饿问题
提高整体系统的可扩展性和工程落地性

3. 通信链路设计

3.1 总体组网结构

系统采用两层 CAN Hub 树状组网结构：

第一层 CAN Hub

Slave 端波特率：10 kbps
Master 端波特率：100 kbps
每个 Slave 端口接入 32 个设备节点
每个第一层 CAN Hub 具有 7 个 Slave 端口

第二层 CAN Hub

Slave 端波特率：100 kbps
Master 端波特率：500 kbps
第二层 CAN Hub 具有 2 个 Slave 端口
每个第二层 Slave 端口连接一个第一层 CAN Hub

因此，系统链路结构为：

设备节点 -> 第一层 CAN Hub -> 第二层 CAN Hub -> Master

3.2 容量计算过程

第一层容量计算

已知：

单个第一层 CAN Hub 的每个 Slave 端口接入 32 个设备节点
第一层 CAN Hub 共 7 个 Slave 端口

则第一层容量为：

第一层容量 = 32 × 7 = 224（个节点）

即单个第一层 CAN Hub 最多支持 224 个节点。

第二层容量计算

已知：

第二层 CAN Hub 共 2 个 Slave 端口
每个 Slave 端口连接一个第一层 CAN Hub
单个第一层 CAN Hub 可接入 224 个节点

则第二层总容量为：

第二层总容量 = 224 × 2 =448（个节点）

即整网最大可支持 448 个设备节点。

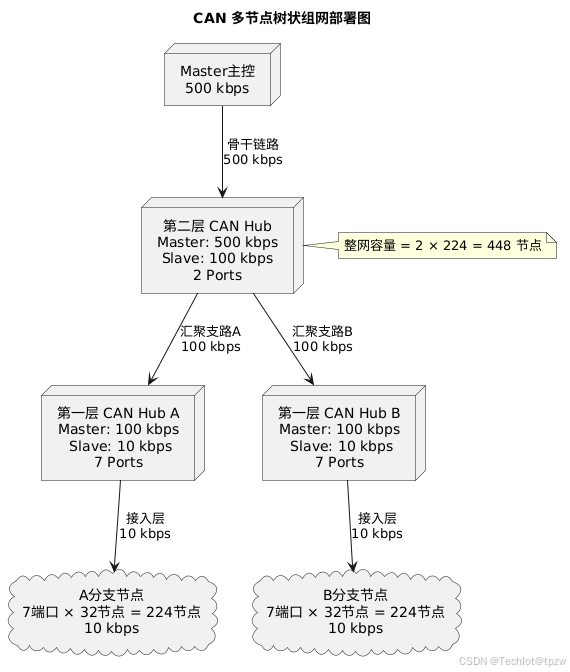

3.3 通信链路部署图

在这里插入图片描述

4. Slave 设备端设计

4.1 心跳分组与时间窗口机制

在多节点系统中，如果所有节点按固定周期同时发送心跳，会造成总线瞬时冲突显著增大，形成心跳风暴。为抑制该问题，本方案在 Slave 设备端引入基于系统时钟与节点号的心跳分组机制。

设计方式如下：

设置统一心跳周期 T
将心跳周期划分为 N 个时间窗口
每个节点根据 NodeId 和系统时钟确定所属发送窗口
节点仅在其对应窗口内发送心跳

参考实现方式：

windowIndex = (SystemTick / T_base + NodeId) % N

也可简化为：

windowIndex = NodeId % N
sendTime = periodStart + windowIndex × windowSize

该机制的优点：

将节点心跳均匀分散在整个周期内
降低同一时刻大规模抢占总线的概率
提高大节点数场景下的链路稳定性

4.2 节点饥饿避免机制

CAN 总线基于报文 ID 进行仲裁，高优先级消息更易获得发送权。若网络长时间高负载运行，低优先级节点可能反复仲裁失败，最终出现发送超时甚至节点饥饿。

为避免该问题，本方案在 Slave 侧设计超时重发优先级提升机制：

报文首次发送时采用默认优先级
若发送超时，则进入重发状态
重发时提高该条消息的 CAN 仲裁优先级
对于一条分包消息，其所有分包帧均采用相同的优先级
整条消息发送完成后，再恢复到默认优先级体系

该机制可实现：

超时数据尽快重新获得总线发送机会
缓解低优先级节点长期无法发送的问题
提升整体节点发送公平性

4.3 Slave 端发送流程建议

节点上电后读取 NodeId
根据 NodeId 和系统时钟计算心跳时间窗口
到达指定窗口时发送心跳帧
业务数据发送前判断是否需要分包
对单条分包消息的所有帧统一使用同一优先级
若发送成功，则清除超时标记
若发送超时，则提升该条消息优先级并重发
消息完整发送结束后退出优先级增强状态

5. Master 端设计

5.1 节点在线机制

Master 侧采用统一在线判定机制：

收到节点心跳，视为节点在线
收到节点业务数据，同样视为节点在线
若在规定超时时间内未收到心跳和业务数据，则判定节点离线

该方式的优点是：

减少仅依赖心跳所带来的在线误判
对业务高频节点更友好
降低在线状态管理复杂度

5.2 组包机制设计

由于 CAN 报文在总线中按优先级进行仲裁，多个节点的分包数据在 Master 端可能会交错到达。因此，Master 必须支持多节点并行组包，而不能简单按接收顺序拼接。

本方案规定：

组包 Key = NodeId + MsgId

即使用 NodeId 与 MsgId 作为唯一组包标识。

每个组包上下文建议包含

NodeId
MsgId
总包数或总长度
分包接收位图
数据缓存区
首包接收时间
最后包接收时间
组包超时定时器

组包处理流程

接收到一帧数据后，解析 NodeId、MsgId、序号等字段
使用 NodeId + MsgId 查找组包上下文
若不存在，则创建新的组包上下文
将当前分包写入缓存区对应位置
若全部分包收齐，则进行完整组包并上送业务层
若超时未收齐，则丢弃该组包上下文

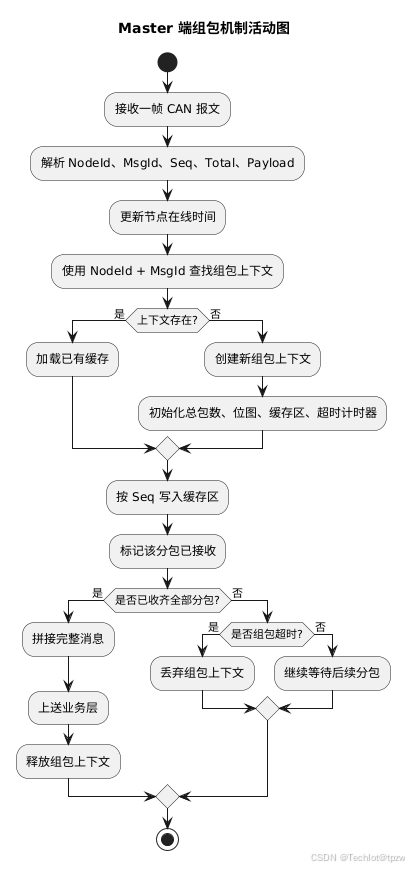

5.3 Master 端组包流程

在这里插入图片描述

6. 方案特点

6.1 分层组网，扩展性强

通过两层 CAN Hub 进行树状扩展，可将网络容量从 32 节点扩展至 448 节点，并保持结构清晰、易于维护。

6.2 心跳错峰发送，抑制风暴

通过时间窗口发送心跳，可显著降低心跳报文集中上报造成的拥塞风险。

6.3 优先级提升重发，改善公平性

对发送超时消息实施优先级提升，可缓解长期仲裁失败问题，避免部分节点长期饥饿。

6.4 基于 Key 的并行组包，适应复杂接收场景

通过 NodeId + MsgId 建立独立组包上下文，可支持多节点、多消息并发交错分包接收。

7. 结论

本方案基于 CAN Hub 树状组网实现了大规模 CAN 节点的层次化接入，并从 Slave 端心跳控制、超时重发优先级调节以及 Master 端在线管理和分包组包三方面提升系统整体通信性能。该方案适用于节点数量多、业务并发高、要求通信稳定性的分布式 CAN 系统。
