1.1 libhsakmt 中的 HSA Topology 模型概览

摘要： KFD 驱动通过 Topology（拓扑）描述异构系统中 CPU/GPU 节点及其互联关系。本文从概念层面讲清拓扑模型的核心抽象——Node、IO Link、Memory Region，以及为什么异构计算需要拓扑感知。

1. 引言：如何描述一个异构计算系统

一个异构计算系统可以从以下几个维度来描述：

1. 计算节点与计算单元 — 系统中有哪些异构处理器（CPU、GPU、DPU 等），每个处理器具备怎样的计算能力（CU 数量、SIMD 宽度、时钟频率等）。
2. 内存与Cache层次（Memory & Cache Hierarchy） — 每个节点拥有的本地内存（HBM、GDDR、DDR）、缓存层级（L1/L2/L3），以及跨节点的内存可见性与一致性模型。
3. 互联拓扑（Interconnect） — 节点之间的连接方式（xGMI/Infinity Fabric、PCIe、CXL、NVLINK 等），以及由此决定的带宽、延迟和跳数。
4. 硬件级协同与管理机制 — 使各节点协作的基础设施，包括信号/中断机制、DMA 引擎、IOMMU、doorbell、队列调度硬件等。

KFD 的 Topology 子系统正是对前三个维度的系统化建模：用 Node 表示计算实体，每个 Node 挂载其计算单元和内存区域，Node 之间通过 IO Link 描述互联关系。第四个维度则由 KFD 的其他子系统（doorbell、事件页、队列管理等）承载。

理解这个分层视角，有助于把握 Topology 模型在整个 ROCm 软件栈中的定位。

2. 拓扑模型的三个核心实体

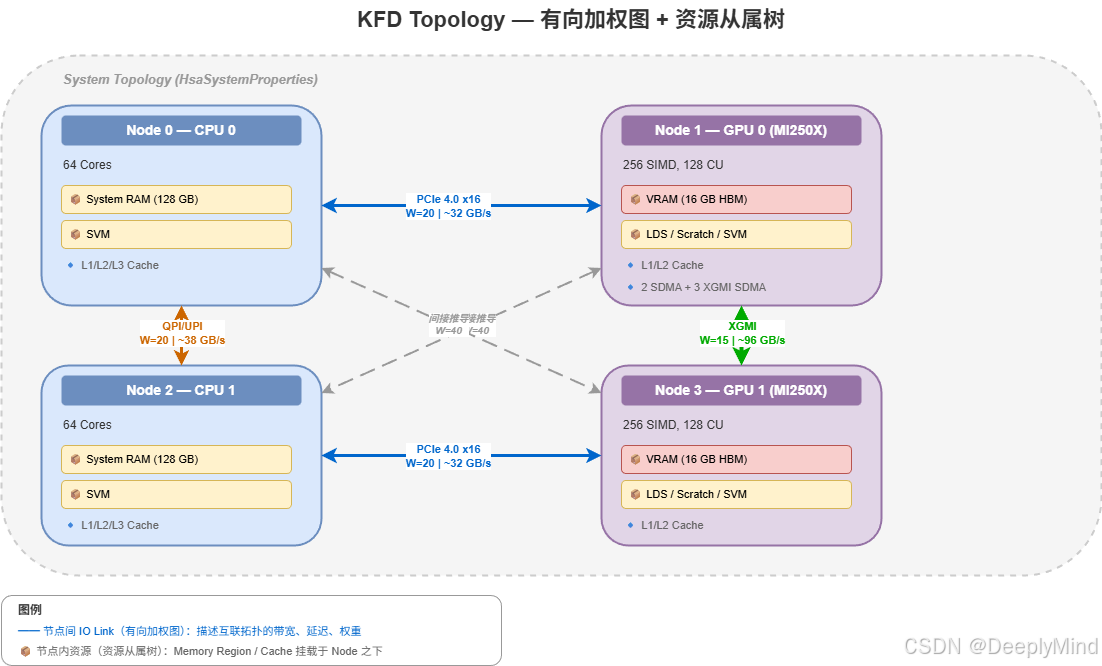

KFD Topology 的结构可以从两个层面理解：

• 节点间互联：Node 作为顶点、IO Link 作为有向加权边，构成一个描述系统互联拓扑的有向加权图。
• 节点内资源：每个 Node 内部挂载 Memory Region 和 Cache 层级，形成一棵资源从属树，描述该节点的内存与存储层次。

2.1 Node（节点）

每个 Node 代表系统中的一个计算单元，可以是 CPU 或 GPU。每个节点拥有：

关键点：CPU 和 GPU 在拓扑模型中是平等的 Node，统一编址、统一查询接口。

2.2 Memory Region（内存区域）

每个 Node 拥有一个或多个 Memory Region，描述该节点可管理的内存资源：

每个 Memory Region 通过 HsaMemoryProperties 描述其大小、标志位、地址范围等。

2.3 IO Link（互联链路）

IO Link 描述两个 Node 之间的物理或逻辑连接。每条链路的核心属性：

链路类型与典型特征：

类型           典型带宽        典型权重    场景
─────────────────────────────────────────────────────
PCIe 4.0 x16   ~32 GB/s        20         CPU-GPU 常规连接
XGMI (IF)      ~96 GB/s        15         GPU-GPU 直连 (hive)
QPI/UPI        ~38 GB/s        20         CPU-CPU 跨 socket
间接链路        取决于路径      40+        无直连时的推导路径

间接链路推导：当两个节点没有直连时（如 GPU0 到 CPU1 需经过 CPU0 中转），libhsakmt 会自动推导间接路径并计算累计权重。

2. 拓扑模型的层次关系

从包含关系看，整个模型的层次如下：

System (HsaSystemProperties)
├── PlatformId, NumNodes
│
├── Node 0 (HsaNodeProperties)
│   ├── Memory Region 0 (HsaMemoryProperties)  -- e.g., System RAM
│   ├── Memory Region 1 (HsaMemoryProperties)  -- e.g., SVM
│   ├── Cache L1 (HsaCacheProperties)
│   ├── Cache L2 (HsaCacheProperties)
│   ├── IO Link → Node 1 (HsaIoLinkProperties)
│   └── IO Link → Node 2 (HsaIoLinkProperties)
│
├── Node 1 (HsaNodeProperties)
│   ├── Memory Region 0 -- VRAM
│   ├── Memory Region 1 -- LDS
│   ├── Memory Region 2 -- Scratch
│   ├── Memory Region 3 -- SVM
│   ├── IO Link → Node 0
│   └── IO Link → Node 3 (P2P, XGMI)
│
└── ...

3. 与 NUMA Topology 的对比

4. 小结

KFD Topology 的设计核心思想：

1. 统一建模：CPU 和 GPU 都是 Node，消除异构差异
2. 图结构：Node + Link 构成有向加权图，完整描述系统互联
3. 分层属性：System → Node → Memory/Cache/Link，逐层细化
4. 为上层决策服务：ROCr runtime 依据拓扑信息做内存放置、数据迁移、任务调度

下一篇将详细介绍拓扑信息在 sysfs 中的具体表示，以及 libhsakmt 如何解析并构建内存中的拓扑快照。
