高端电子烟温控模式结合恒功率的设计，是当前电子烟领域的核心优化技术，其背后有着清晰的工作原理，且在使用体验和安全性上都有显著优势。

一、核心工作原理

依托电阻温度特性
电子烟的发热丝多采用镍、钛或316不锈钢等材质，这些金属的电阻会随温度升高呈现规律变化，该规律由温度电阻变化系数（TCR）界定。比如某发热丝室温下电阻 0.1Ω，200℃时变为 0.15Ω，300℃时达到 0.19Ω，芯片可依据这类对应关系换算温度。同时部分高端设备会先锁定冷态下的初始电阻，再通过专业公式精准计算实时温度，进一步提升温控精度。
恒功率与温控协同调节
恒功率模式是基础输出方式，而温控模式会在此之上动态干预。当芯片监测到发热丝电阻达到设定温度（如 250℃）对应的阻值时，会立刻降低输出功率，避免电阻继续上升；若电阻回落，又会适当调高功率。像部分搭载 DNA 芯片的高端设备，能通过这种调节将温度误差控制在 ±5℃以内。此外部分设备还会用 PWM（脉冲宽度调制）技术调整电流，实现 0.1℃级的温度波动控制，让发热丝稳定在 200 - 300℃的理想雾化区间。

二、实际应用中的核心优势

杜绝干烧，保护雾化芯
当烟油不足导致棉花无法充分浸润发热丝时，发热丝温度会急剧上升，电阻也会随之快速变化。芯片捕捉到这种异常后，会迅速切断或降低功率，避免棉花烧焦和雾化芯烧毁，解决了传统电子烟易糊芯的问题。
稳定口感，避免过烫
200-300℃是烟油雾化的黄金温度，此温度下烟油能充分雾化产生浓郁烟雾，且不会因温度过高让烟雾发烫刺激呼吸道。同时稳定的温度还能避免烟油中高温易分解的香精成分被破坏，保持口感的一致性。
减少有害物质生成
高温会使烟油中的成分发生反应，生成甲醛等醛酮类有害物质。温控模式将温度严格限制在 200 - 300℃，从源头减少这类有害化合物的产生。例如赛尔美 TempSure™技术平台通过精准控温，相比普通产品能大幅降低此类有害物质的释放量。

设计电子烟温控系统，需围绕硬件选型搭建、软件算法开发、校准测试优化三个核心环节推进，同时要兼顾温控精度、安全性和实用性，以下是基于低成本且易实现的详细设计方案，适配多数高端电子烟的温控需求。

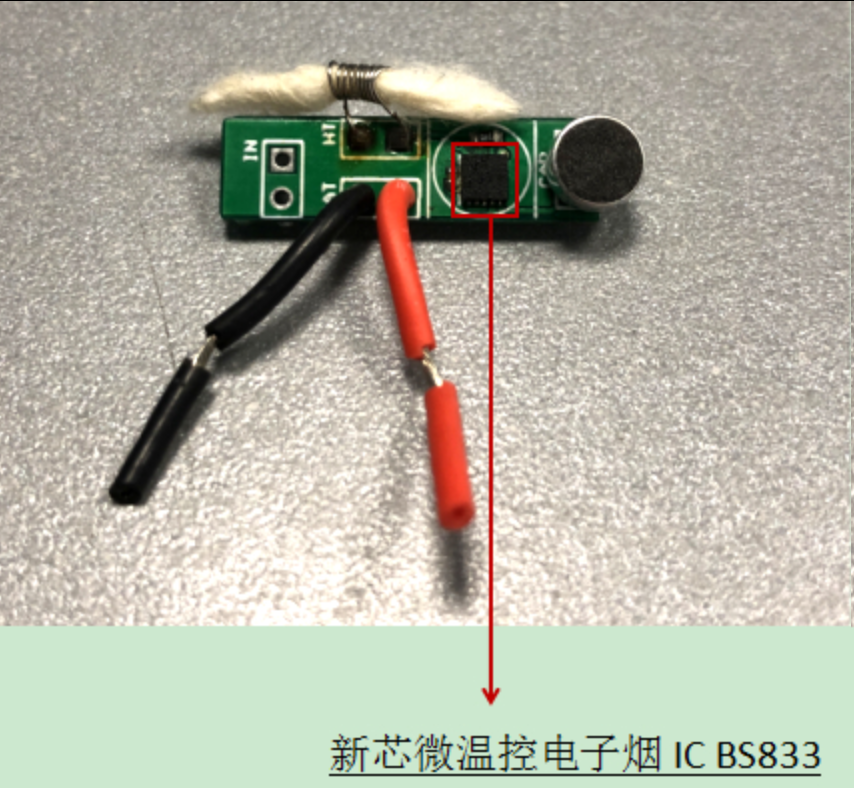

硬件选型与电路搭建

硬件是温控的基础，需实现发热、电阻采样、功率驱动、核心控制等核心功能，关键器件选型和电路设计如下：

模块	核心器件选型	具体设计要点
主控单元	优先 PIC16F18313/18323	这类 8 位 MCU 成本低、封装小，自带 10 位 ADC 和 PWM 模块，能满足温控的采样与输出控制需求，最小系统搭配 3.3V LDO 和去耦电容，保证供电稳定，同时预留调试口方便后续烧录程序

基于STM32设计电子烟温控系统，能依托其高性能的ADC、精准的 PWM 输出、丰富的外设及灵活的算法适配能力，实现200~300℃区间 ±5℃内的精准温控，同时兼顾恒功率与温控模式的协同。

一、核心设计思路

STM32 通过实时采样发热丝电阻，结合金属的 TCR（温度电阻系数）模型计算当前温度；再通过闭环控制 PWM 占空比调节输出功率，使温度稳定在设定区间（200~300℃）；同时加入干烧检测、过温保护等安全逻辑，适配电子烟的使用场景。

二、硬件选型与电路设计

1.主控芯片选型（核心）

优先选择低成本、外设匹配的 STM32 型号，推荐：

STM32G030F6P6
ARM Cortex-M0 + 内核，主频 64MHz，自带 12 位高精度 ADC（采样率最高 1MSPS）、多路 PWM（TIM1/TIM2）、硬件乘法器，封装小（TSSOP20），满足温控算力和外设需求；
备选：STM32F103C8T6（经典款，资源更丰富，适合调试阶段）。

2.核心模块电路设计

模块	设计要点
供电模块	电子烟常用 3.7V 锂电池供电，需稳压到 3.3V 给 STM32 供电：- 选用 XC6206P332MR（LDO），输入 3.0~5.5V，输出 3.3V/200mA，搭配 10μF 电解电容 + 0.1μF 陶瓷电容滤波，避免供电纹波影响 ADC 采样；- 增加锂电池欠压检测（ADC 采样电池电压，低于 3.0V 时停机保护）。
发热丝驱动	采用 MOS 管（N 沟道，如 AO3400）驱动发热丝，STM32 的 PWM 引脚（如 PA8）通过 1kΩ 电阻接 MOS 管栅极，源极接地，漏极接发热丝一端，发热丝另一端接电池正极；- 增加续流二极管（1N4148）并联在发热丝两端，抑制 MOS 管关断时的反向电动势。
电阻采样模块	核心是精准采样发热丝电阻，采用 “恒流采样法”：1. 在发热丝回路中串联一个高精度采样电阻（R_s，如 0.01Ω/1%/2W 合金电阻），采样电阻两端电压通过差分放大后输入 STM32 的 ADC 通道；2. 运放选用 OPA333（零漂移、低噪声），搭建差分放大电路（放大倍数 10 倍），将 mV 级采样电压放大到 0~3.3V，适配 ADC 输入范围；3. ADC 通道选择：STM32 的 ADC1_IN0（PA0）采样放大后的电压，ADC1_IN1（PA1）采样基准电压（校准用）。
温度校准辅助	可选增加 NTC 热敏电阻（备用校准）：贴装在雾化芯附近，通过 ADC 采样其电阻，辅助修正发热丝温度计算误差（应对发热丝老化、烟油浸润等干扰）。

3. 硬件抗干扰设计（关键）

采样电路靠近发热丝端增加 RC 滤波（1kΩ+100nF），滤除高频干扰；
STM32 的 ADC 参考电压选用内部 2.5V 基准（需软件校准），避免电源波动影响采样精度；
发热丝驱动回路与采样电路分开布线，减少电磁干扰（EMI）。

4.软件实现

电阻采样与温度换算

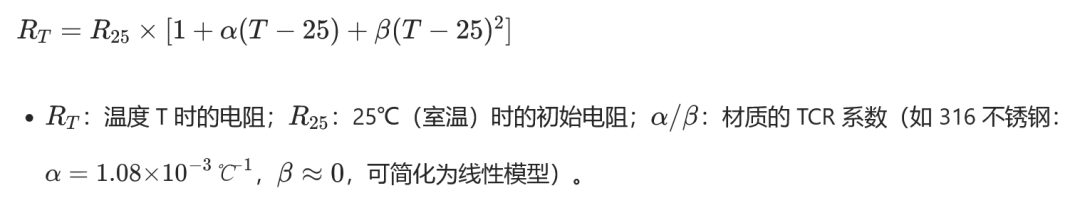

发热丝选用钛丝（Ti）或 316 不锈钢（主流材质），需先标定其 TCR 特性，核心公式：

// 1. 采样发热丝电流和电压，计算实时电阻float sample_R_heater(void) {    uint16_t adc_val = ADC_GetValue(ADC1, ADC_CHANNEL_0); // 采样放大后的采样电阻电压    float V_s = adc_val * 3.3f / 4096 / 10; // 放大10倍，还原采样电阻电压（STM32 12位ADC，满量程3.3V）    float I = V_s / 0.01f; // 采样电阻R_s=0.01Ω，计算回路电流    float V_heater = (BAT_VOLTAGE - V_s); // 电池电压 - 采样电阻电压 = 发热丝电压    float R_heater = V_heater / I; // 发热丝实时电阻    return R_heater;}// 2. 电阻转温度（316不锈钢线性模型）float R_to_T(float R_heater, float R_25) {    float alpha = 1.08e-3f; // 316不锈钢TCR系数    float T = (R_heater / R_25 - 1) / alpha + 25; // 线性换算温度    return T;}

闭环温控算法（PID 控制）

采用增量式 PID 算法，通过调节 PWM 占空比稳定温度。

#define T_SET 250.0f // 设定温度250℃float Kp = 2.0f, Ki = 0.1f, Kd = 0.5f;float e_k = 0, e_k1 = 0, e_k2 = 0; // 偏差历史值uint16_t pwm_duty = 500; // 初始占空比void PID_Temp_Control(void) {    float R_25 = 0.1f; // 室温25℃时标定的初始电阻（需提前校准）    float T_real = R_to_T(sample_R_heater(), R_25); // 实时温度    e_k = T_SET - T_real;    // 增量式PID计算    float delta_pwm = Kp*(e_k - e_k1) + Ki*e_k + Kd*(e_k - 2*e_k1 + e_k2);    pwm_duty += (int)delta_pwm;    // PWM限幅（0~1000）    if(pwm_duty > 1000) pwm_duty = 1000;    if(pwm_duty < 0) pwm_duty = 0;    // 更新PWM占空比    TIM_SetCompare1(TIM1, pwm_duty);    // 更新偏差历史值    e_k2 = e_k1;    e_k1 = e_k;}

恒功率 + 温控协同逻辑

恒功率模式：固定 PWM 占空比，忽略温度反馈，适合烟油雾化初期快速升温；
温控模式：当温度达到 200℃后，切换为 PID 闭环控制，稳定温度；
切换逻辑：在 TIM2 的 1ms 中断中检测温度，达到阈值后触发模式切换。

安全保护算法

干烧检测：若采样电阻的电流接近 0（发热丝开路），或温度短时间飙升超过 300℃，立即关闭 PWM，触发停机；
过温保护：温度超过 310℃时，强制将 PWM 占空比置 0，直至温度回落至 290℃；
低电保护：采样电池电压（ADC 通道 1），低于 3.0V 时，关闭输出并提示低电。

采样精度

ADC 采样前需做软件滤波（如滑动平均滤波），减少采样噪声，公式：

// 滑动平均滤波（取10次采样值平均）float adc_filter(uint8_t ch) {    float sum = 0;    for(int i=0; i<10; i++) {        sum += ADC_GetValue(ADC1, ch);        delay_us(10);    }    return sum / 10;}
