本文深入探讨了AVI视频格式的封装结构，包括RIFF块、CHUNK块、LIST块的详细解释。重点分析了hdrl LIST中的avih和strl LIST，以及strh和strf CHUNK在视频和音频码流中的作用。同时，提到了JUNK CHUNK、movi LIST中的帧数据处理和idx1 CHUNK的索引功能。
AVI视频封装格式分析
使用的工具

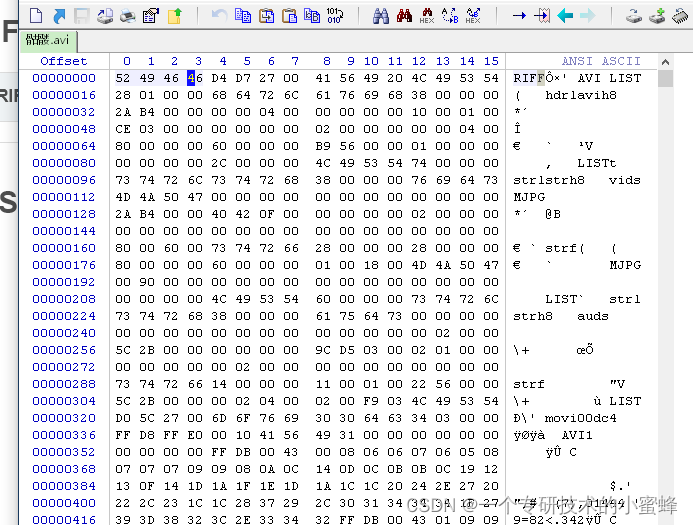

elecard video fomat analyer 与 WinHex
RIFF块
| RIFF(4Byte) | 数据块大小(4Byte) | 文件类型（4Byte） | 数据 |
|---|---|---|---|
| 0x52494646 | 0x0027d7d4 | 0x41564920（AVI） | … |
数据块大小=文件类型+数据
整个文件的大小=RIFF(4Byte)+数据块本身的大小(4Byte)+数据块大小
CHUNK块
CHUNK类型为：avih的结构数据
| CHUNK类型(4Byte) | CHUNK块大小(4Byte) 不包括类型与自身的4个字节 | CHUNK数据 |
|---|---|---|
| 0x61766968 | 0x00000038 | … 11 |

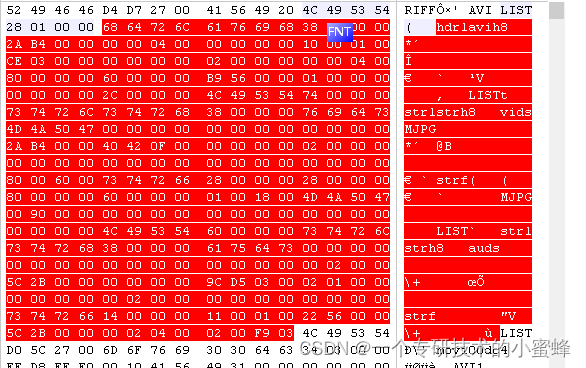

LIST块
| LIST (4Byte) | LIST块大小(4Byte) | LIST ID（4Byte） | LIST数据 |
|---|---|---|---|
| 0x4c495354 | 0x00000128 | 0x6864726C（hdrl） | … |
LIST块大小=LIST ID+LIST数据
整个LIST块的大小 =LIST(4Byte)+LIST块本身的大小(4Byte)+LIST块大小

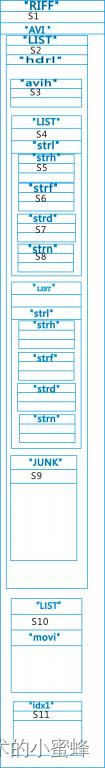

hdrl LIST
这个LIST包含一个avih和若干个子LIST，每个子LIST表示一种码流的参数信息。

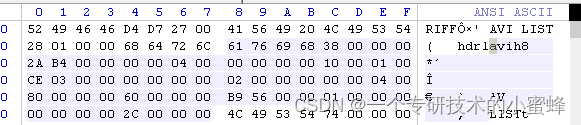

avih CHUNK
LIST ID 为hdrl 后面的数据格式，属于CHUNK块，即普通的块，格式见下文
ypedef struct
{
DWORD ChunID; // 必须为'avih'
DWORD ChunkSize; //本数据结构的大小，不包括最初的8個位元組（ID和Size兩個域）
