OCCTOverview示例

Open CASCADE 技术 （OCCT） 是一个面向对象的 C++ 框架

OCCT 为 2D 和 3D 对象的建模、编辑、可视化和数据互作性提供了足够的构建块。

OCCTOverview示例

工具栏分三块：
1.视图控制：Fit all(视图居中)，Isometric(重置相机角度)
2.HLR：显示模式自定义：HLR，例如“隐藏线消除”（仅在禁用着色时有效）可以开启和关闭；实体模型可以在着色或线框模式下显示。着色模式下的模型可以设置透明度等级；
3.Shading(着色) WireFrame(线框) TransParecy(透明)
4.Ray-tracing(光线追踪) Shadows(阴影) Reflections(反射) Anti-alasing(抗锯齿)

Geometry(几何):专注于基本对象，如点、线（包括向量）或平面。
Topology(拓扑):展示了在 3D 操作中使用的函数。提供了多种用例，包括不同对象的交集、修改和计算。其中一些用例在文档中有描述，例如检查器的使用。
Triangulation(三角测量):三角剖分部分允许计算形状上的三角形数量。
Data exchange(数据交换):数据交换部分提供了如何导出和导入不同格式文件的示例。
OCAF 部分介绍了 Open CASCADE 应用框架的功能。要测试这些功能，首先创建一个对象（立方体或圆柱体）。之后，可以修改并保存该对象。操作会被记录下来，并且可以撤销或重做。

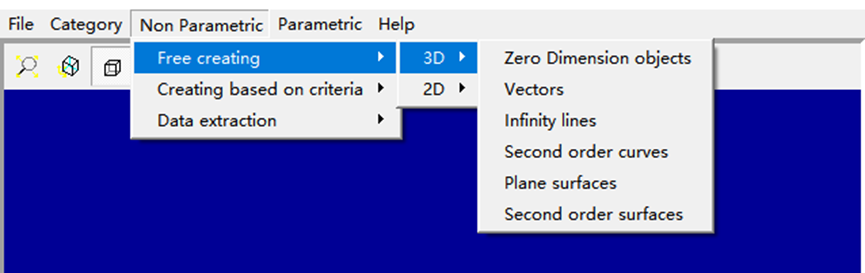

Free creating(自由创作)
• Zero Dimension objects：零维对象
• Vectors：向量
• Infinity lines：无限直线
• Second order curves：二次曲线
• Plane surfaces：平面曲面
• Second order surfaces：二次曲面

Creating based on criteria：基于条件创建
• Barycenter point：重心点
• Rotated vector：旋转向量
• Mirrored line：镜像直线
• Scaled Ellipse：缩放椭圆
• Transformed cylinder：变换后的圆柱
• Translated torus：平移环面
• Conjugate objects：共轭对象
• Projection of point：点的投影
• Minimal distance：最小距离
• Intersection：相交（或交集）

Data extraction：数据提取
• Point info：点信息
• Ellipse info：椭圆信息

Non Parametric：非参数化

Parametric：参数化

• Free style curves：自由形式曲线
• Analytical surfaces：解析曲面
• Free style surfaces：自由形式曲面

• Trimmed curve：裁剪曲线
• Offset curve：偏移曲线
• BSpline from circle：由圆生成的 B 样条曲线
• Trimmed surface：裁剪曲面
• Offset surface：偏移曲面
• Extrusion surface：拉伸曲面
• Revolution surface：旋转曲面

• Dump circle info：输出圆信息
• Dump BSpline curve info：输出 B 样条曲线信息

o Topological Shape：拓扑形状
o BRep primitive objects：BRep 基本对象
o Topology access：拓扑访问
o Boolean operation：布尔运算
o Complex modelling：复杂建模
o Modification：修改
o Calculation：计算

• 拓扑元素
o Vertex：顶点
o Edge：边
o Face：面
o Wire：线环
o Shell：壳
o Solid：实体
o Edge (2D)：二维边
• 基本体
o Box：长方体
o Cylinder：圆柱
o Revolution：旋转体
• 拓扑迭代与探索
o Topology iterator：拓扑迭代器
o Topology explorer：拓扑探索器
o Assess to curve：曲线评估
o Assess to composite curve：组合曲线评估
o Assess to surface：曲面评估
• 布尔运算类型
o Common：交集
o Cut：差集
o Fuse：并集
o Section：截面（求交）
o Splitter：分割
o Defeaturing：去特征
• 修改操作
o Fillet：倒圆角
o Chamfer：倒斜角
o Offset：偏移
o Evolved：展成
• 形状修改与转换
o Copy：复制
o Transform：变换
o Convert to NURBS：转换为 NURBS
o Sew contiguous faces：缝合连续面
• 计算与校验
o Check validity：有效性检查
o Compute linear properties：计算线性属性
o Compute surface properties：计算曲面属性
o Compute volume properties：计算体积属性
