第七章 ZYNQ视频图像处理系统——SD卡图片播放器

7.1 BMP图片格式简介

       本章我们将通过ZYNQ的PS端读取SD卡中的图片，并将其显示在HDMI显示器上。我们常用的图片格式有很多，如JPEG（或JPG）、PNG和BMP等。其中BMP格式图片的文件结构相对简单，易于程序读取和写入，因此这里我们使用BMP图片格式。

       BMP（全称Bitmap）是Windows操作系统中的标准图像文件格式，文件后缀名为“.bmp”，应用非常广泛。它直接记录图像中每一个像素点的颜色信息，几乎不进行任何压缩。因此，BMP文件所占用的存储空间较大，但是图片没有失真。下面是一张分辨率为1280 x 720p的BMP格式图像，我们以此为例给大家介绍BMP图像的文件格式：

图 7.1.1 分辨率为1280x720的BMP格式图像

       典型的BMP图像文件由四部分组成： 　　

       1、BMP文件头，它包含BMP图像文件的类型、大小等信息；

       2、BMP信息头，它包含有BMP图像的宽度、高度、压缩方法，以及定义颜色等信息；

       3、调色板，这个部分是可选的，如果使用索引来表示图像，调色板就是索引与其对应颜色的映射表；

       4、位图数据，即图像数据，在位深度为24位时直接使用RGB格式，而小于24位时使用调色板中颜色的索引值。

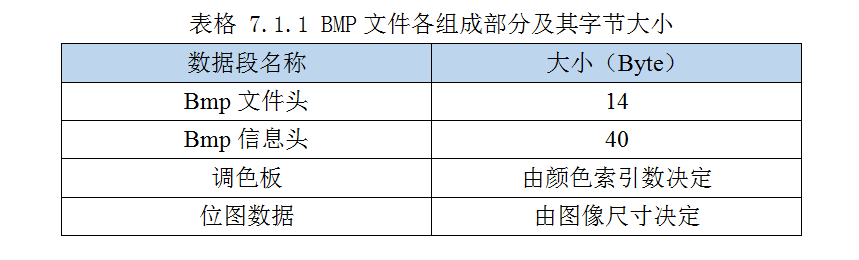

       上述各组成部分的字节大小如下表所示：

        我们一般见到的图像以24位图像为主，即R、G、B三种颜色各用8个bit来表示，这样的图像我们称之为真彩色。在这种情况下是不需要调色板的，位图信息头后面紧跟的就是位图数据了。也就是说，位图文件从文件头开始偏移54个字节就是图像数据了。

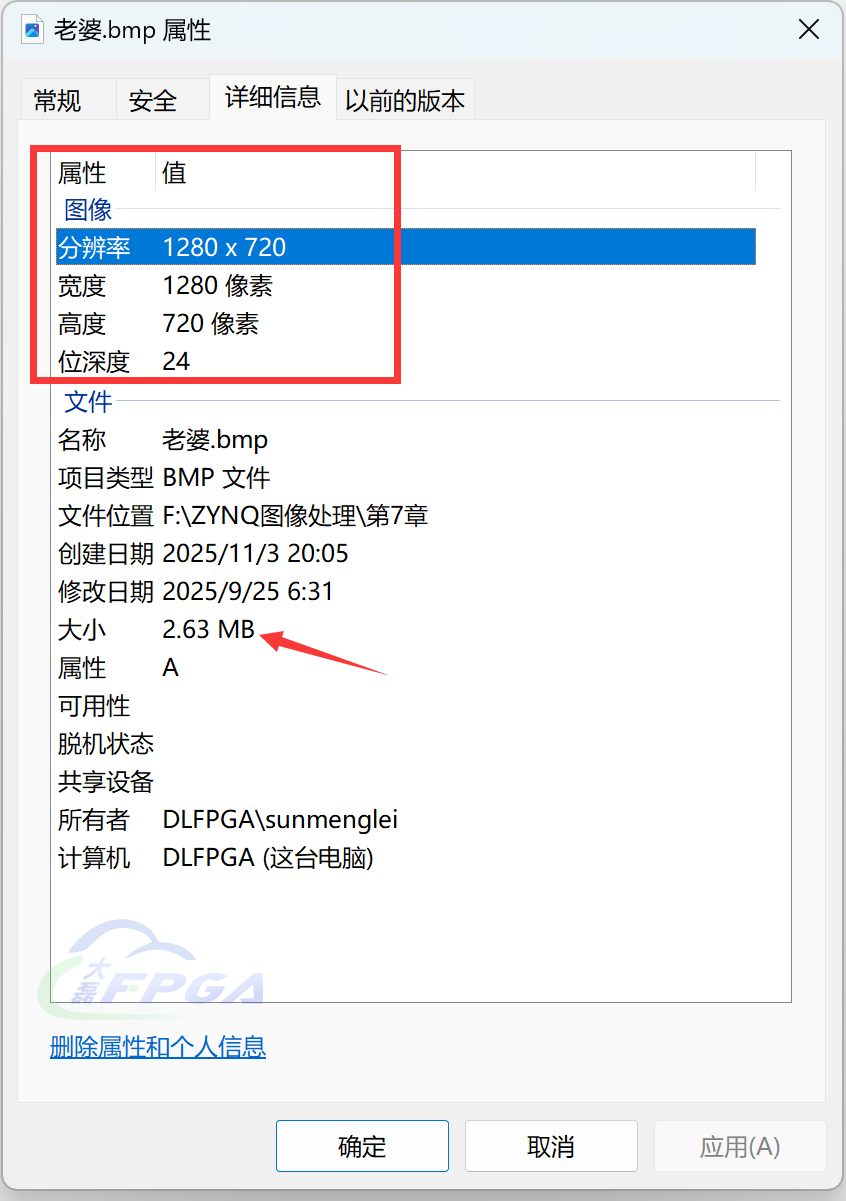

        首先我们来看一下图 7.1.1在Windows系统中的属性信息，如下图所示：

图 7.1.2 示例图片属性

        上图中包括该BMP图片的“图像”属性以及“文件”属性：图像分辨率为1280 x 720，每个像素点的颜色使用24位表示；文件大小为2.63MB，。

         接下来，我们在Notepad++中以十六进制格式打开该BMP图像（需要在Notepad++中安装名为HEX-Editor的插件），如下图所示：

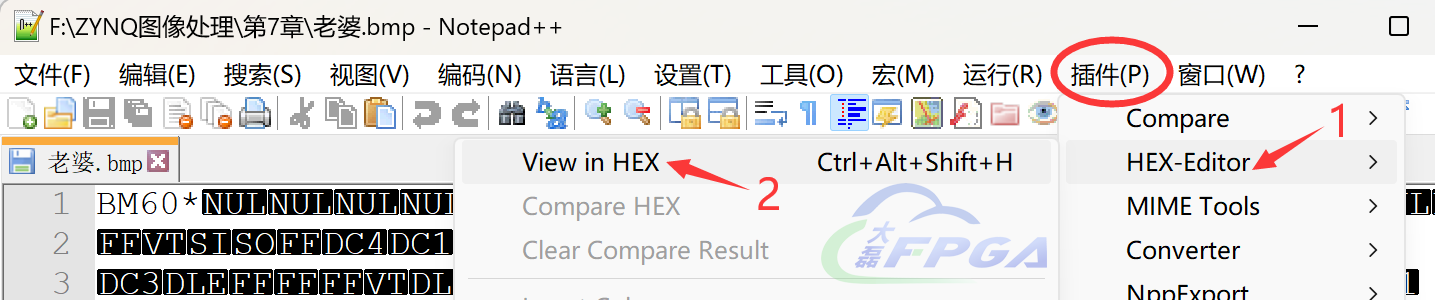

图 7.1.3 在Notepad++中以十六进制打开BMP文件

        文件打开后如下图所示：

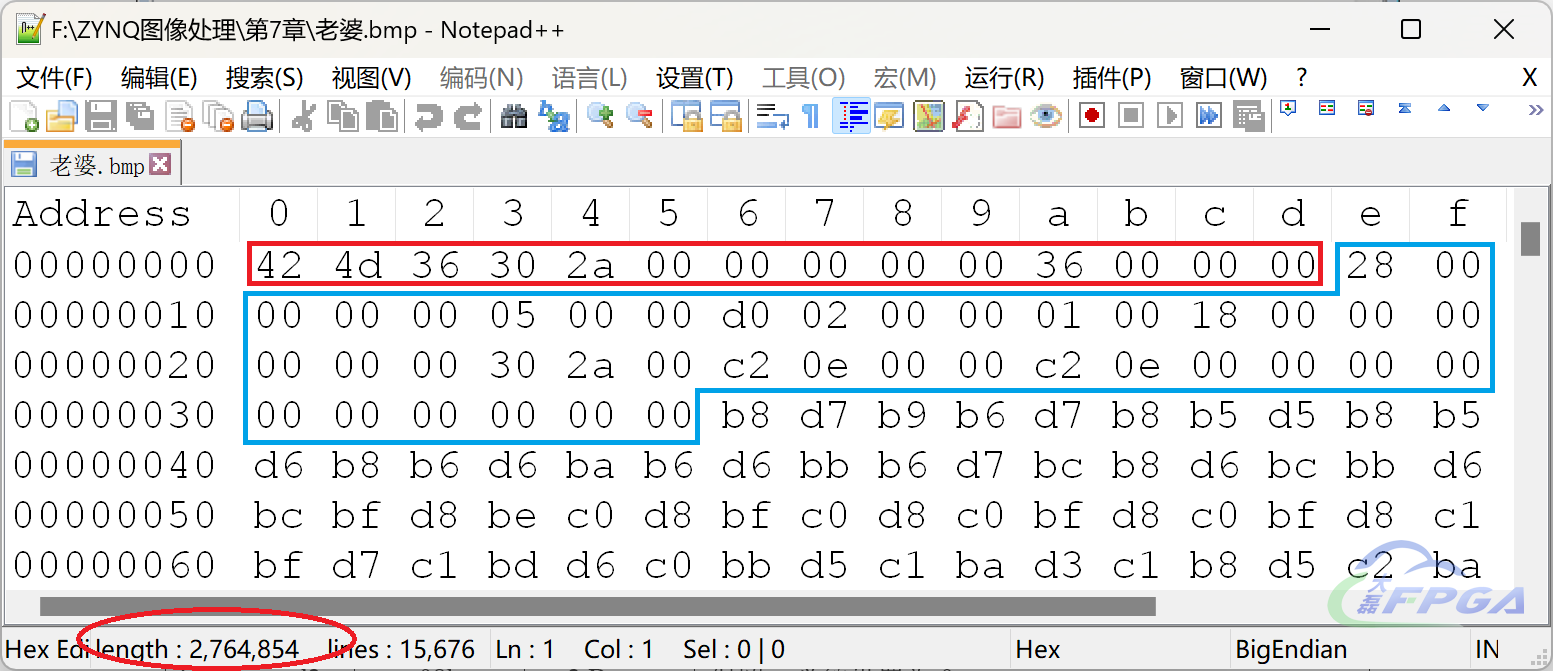

图 7.1.4 BMP图像（1280x720p）的16进制数据

       上图中红色矩形区域为BMP的文件头，共14字节；蓝色区域为信息头，共40字节；剩余部分为图像的像素数据。左下角红色椭圆区域表明整个BMP文件共2764854个字节，除去文件头和信息头所占的54个字节，图像像素数据为2764800个字节。由于示例图片每个像素点使用3个字节表示颜色，因此我们可以计算出图像数据的大小为1280*720*3 = 2764800字节，与从Notepad++中计算得到的结果一致。

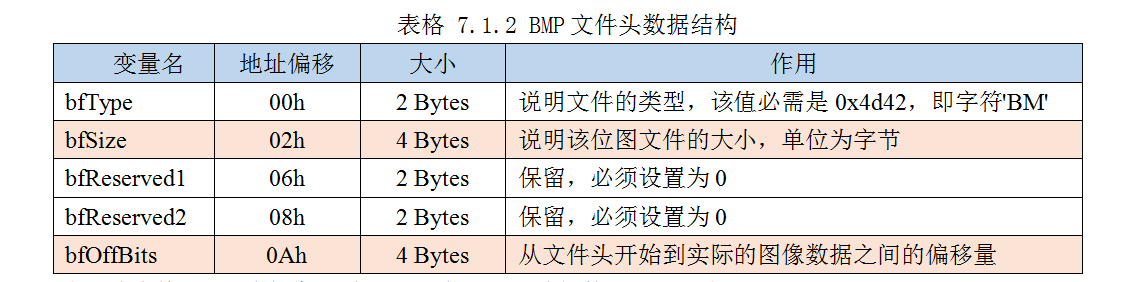

        首先来了解一下BMP文件头的数据结构，如下表所示：

       我们将表格 7.1.2中橙色区域与下图中矩形区域的数据一一对应：

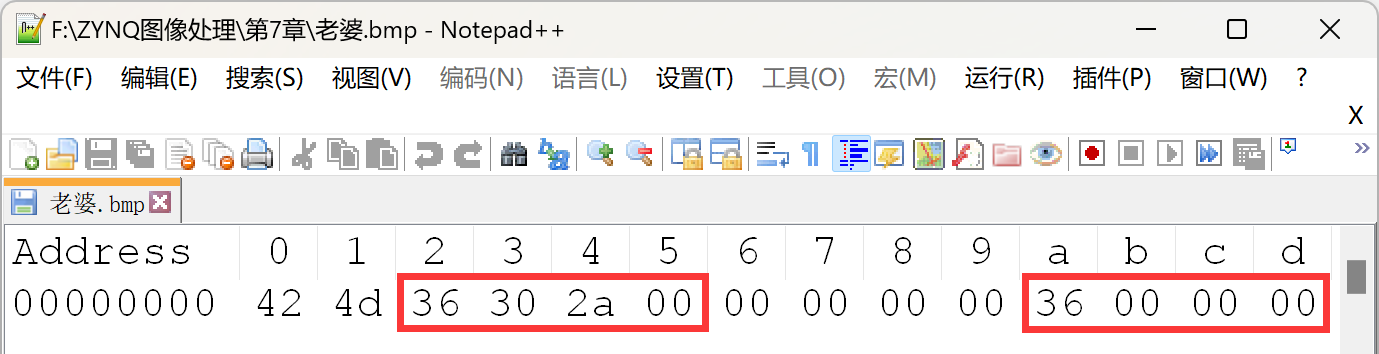

图 7.1.5 BMP图像（1280x720p）文件头

       对比后可得到如下结果：

       1、bfSize：位图文件的大小为0x2a3036，即2764854字节（2.63MB），与示例图片的属性界面一致。需要注意的是，在BMP文件中，如果一个数据需要用多个字节来表示的话，那么该数据的低字节存放在低地址，高字节存放在高地址；

       2、bfOffBits：文件头到图像数据之间的偏移量为0x36，即54字节。这个偏移量非常有用，我们可以利用它快速定位BMP文件中的图像像素数据的位置。

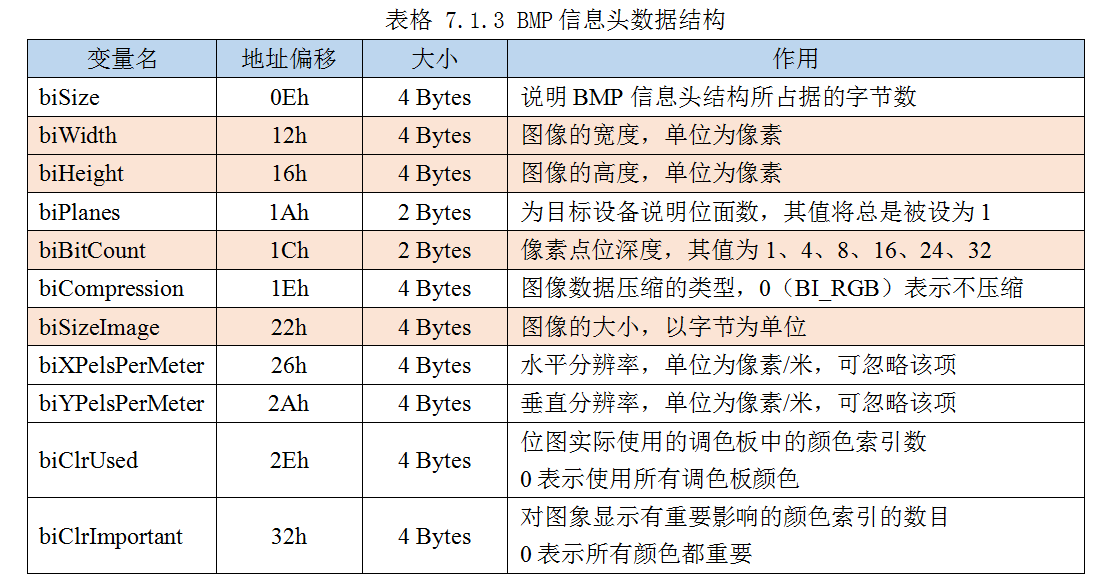

        接下来是BMP信息头的数据结构，如下表所示：

       同样，将表格 7.1.3中橙色区域与下图中矩形区域的数据一一对应：

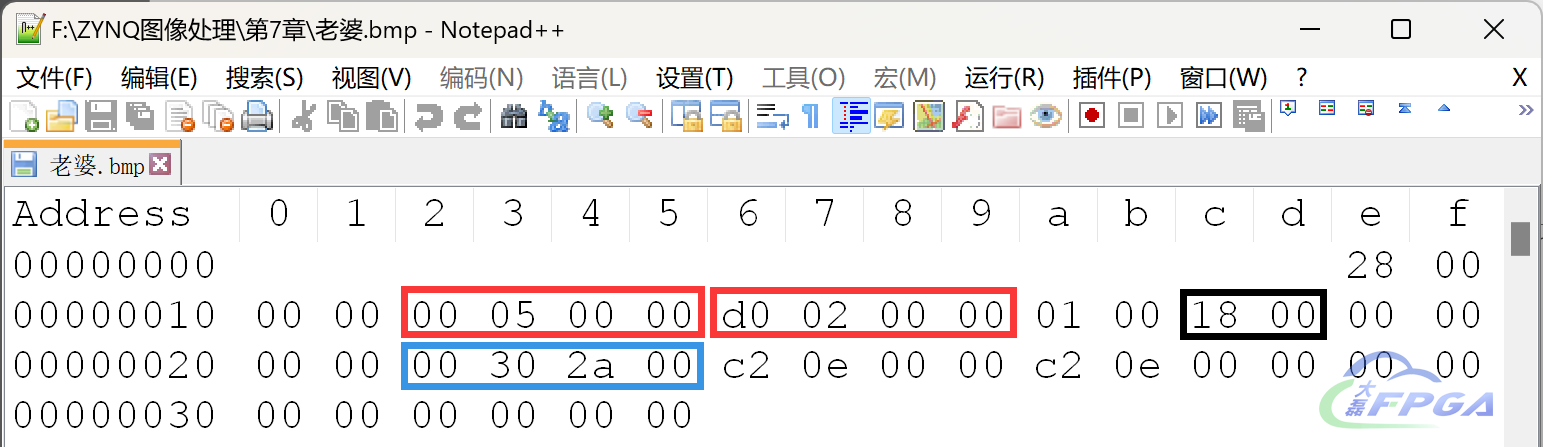

图 7.1.6 BMP图像（1280x720p）信息头

      对比后可得到如下结果：

1. biWidth：图像的宽度为0x500，即1280像素；
2. biHeight：图像的高度为0x2d0，即720像素；
3. biBitCount：像素的位深度为0x18，即24位；
4. biSizeImage：图像的大小为0x2a3000，即2764800字节。

       最后需要注意的是，BMP文件存储数据时，图像的扫描方式是按从下到上、从左到右的顺序。也就是说，BMP文件中第一个像素数据，对应的是图像的左下角。而我们习惯性地认为图像的扫描是从左上角开始的，这一点在编写代码时非常容易出错。

       在SD卡图片显示的过程中，需要在ZYNQ的PS端解析出BMP图片的文件头，并从文件中取出图像的像素数据。在后续的章节中，我们会将BMP图片用于FPGA图像处理算法的仿真。因此，了解BMP图片的文件格式是非常必要的。

7.2 软件设计

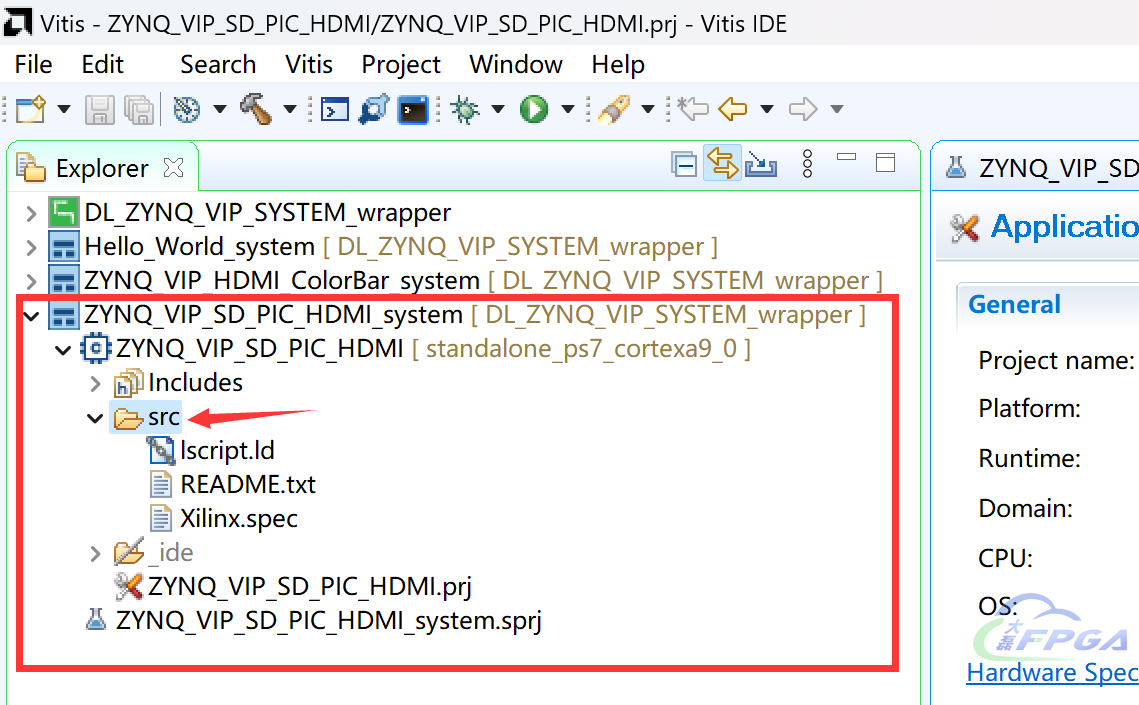

       打开Vitis Classic版本，在启动界面选择DL1_ZYNQ_VIP_OV5640_HDMI_720P工程目录下的Vitis文件夹作为工作空间。然后按照6.1章节中的流程，在Vitis中创建一个空白的应用工程用于SD卡图片显示，工程名为“ZYNQ_VIP_SD_PIC_HDMI”。创建完成后的应用工程如下图所示，我们需要在图中红色箭头所指示的src目录中添加源文件：

图 7.2.1 SD卡图片显示应用工程

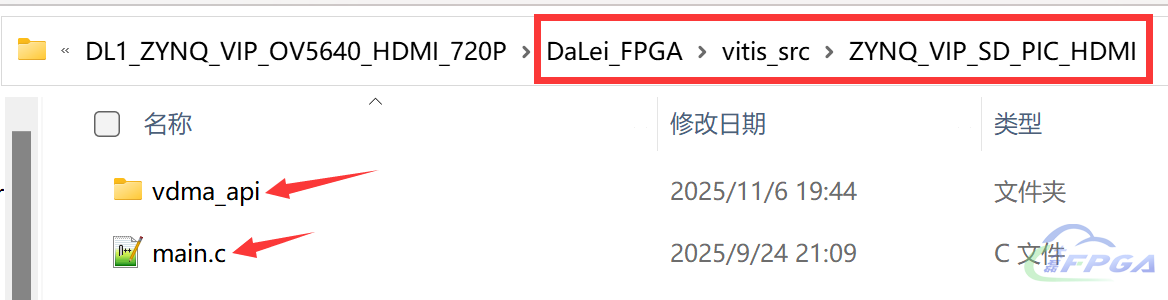

       磊哥把Vitis软件工程的源文件放在了DaLei_FPGA\vitis_src文件夹里面。打开工程目录下的DaLei_FPGA\vitis_src\ ZYNQ_VIP_SD_PIC_HDMI文件夹，其中包含SD卡图片显示所使用的C程序源码：

图 7.2.2 SD卡图片显示的C程序源码

        将上述源码拷贝到Vitis应用工程目录下的src文件夹中，路径为      Vitis\ZYNQ_VIP_SD_PIC_HDMI\src，如下图所示：

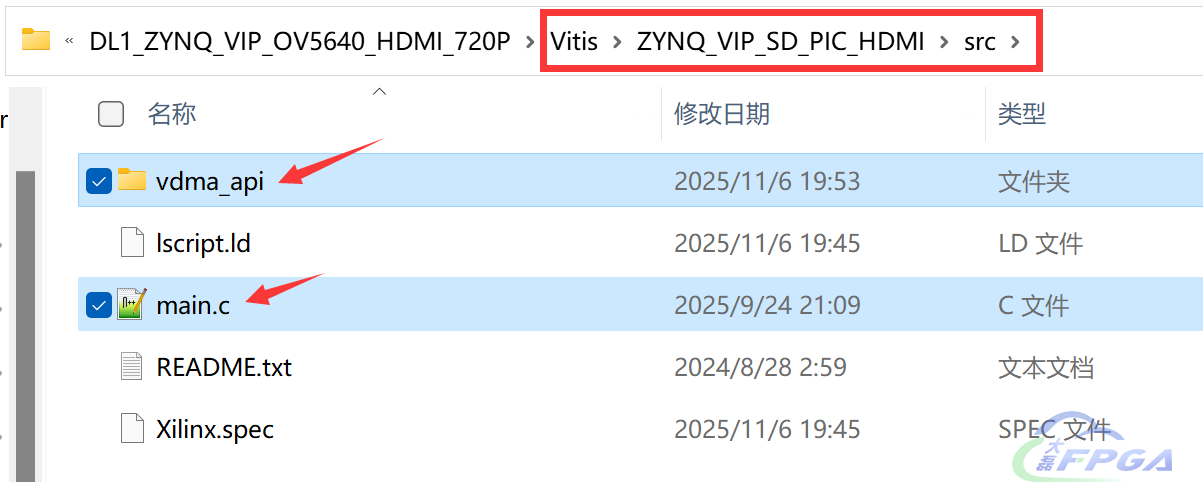

图 7.2.3 将C源码拷贝到应用工程路径中

       接下来我们返回到Vitis中，在ZYNQ_VIP_SD_PIC_HDMI工程的src目录下已经可以看到我们刚刚添加的源文件。如果没有显示出来，可以在src目录上点击右键，然后选择Refresh手动刷新。

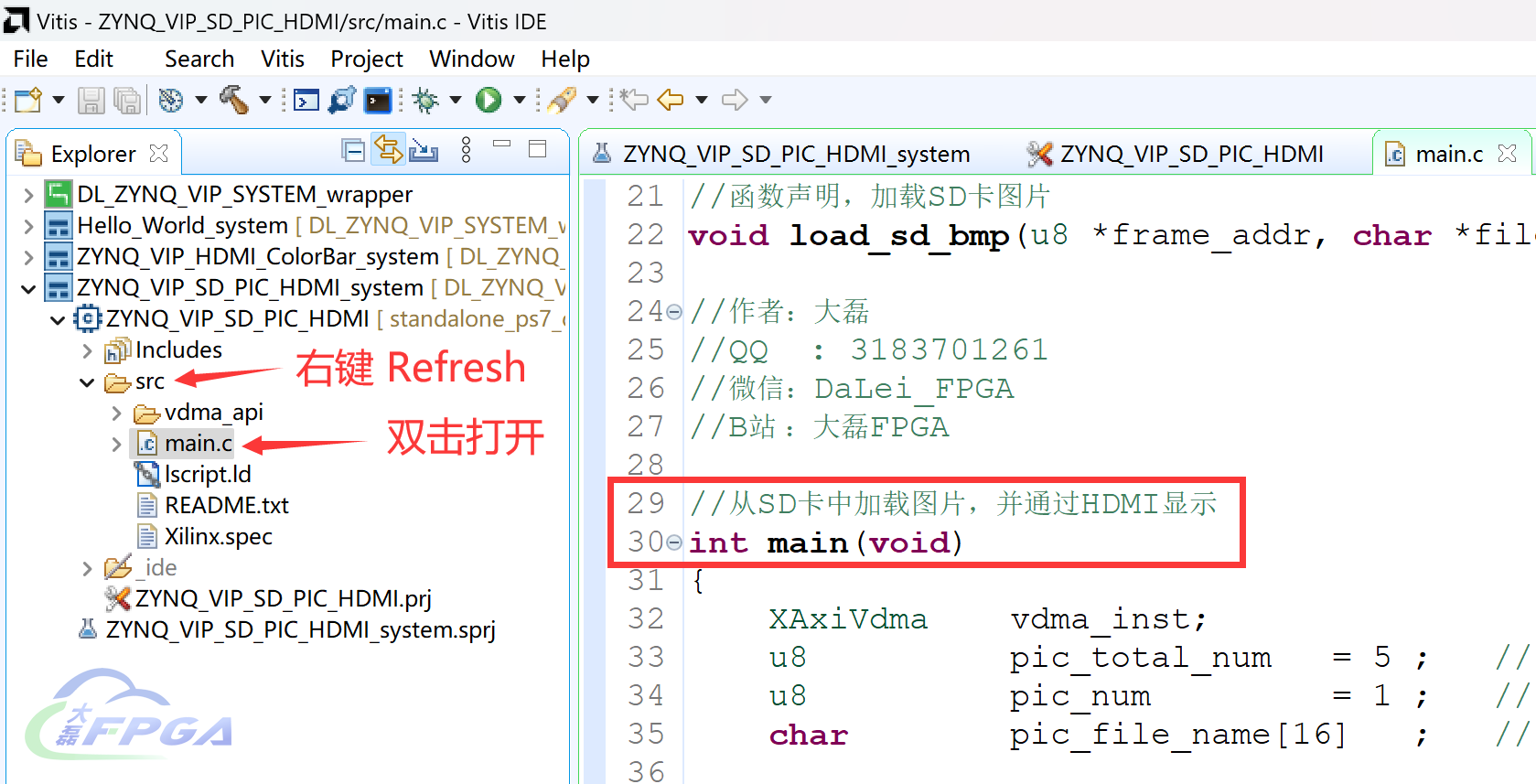

图 7.2.4 在Vitis中刷新应用工程的src目录

        双击打开src目录中的main.c文件，可以查看本次实验软件设计的源码。它的功能是从SD卡中读取多张BMP格式的图片，并将其循环显示在HDMI显示器上。其中主函数的源码如下：

       在main()函数中，VDMA配置相关的代码与《第六章 HDMI彩条显示实验》完全相同，大家可以参考6.1章节中的讲解。在代码的第52行，通过一个for循环从SD卡中读取多张BMP格式的图片，并将其依次写入到VDMA的帧缓存中。其中第54行指定了BMP图片的文件名格式，我们放在SD卡中的图片必须按照该格式进行命名，如PIC001.bmp，PIC002.bmp等。程序能够读取的BMP图片总数由变量pic_total_num指定，这里我们将图片个数设置为5，如代码第33行所示。

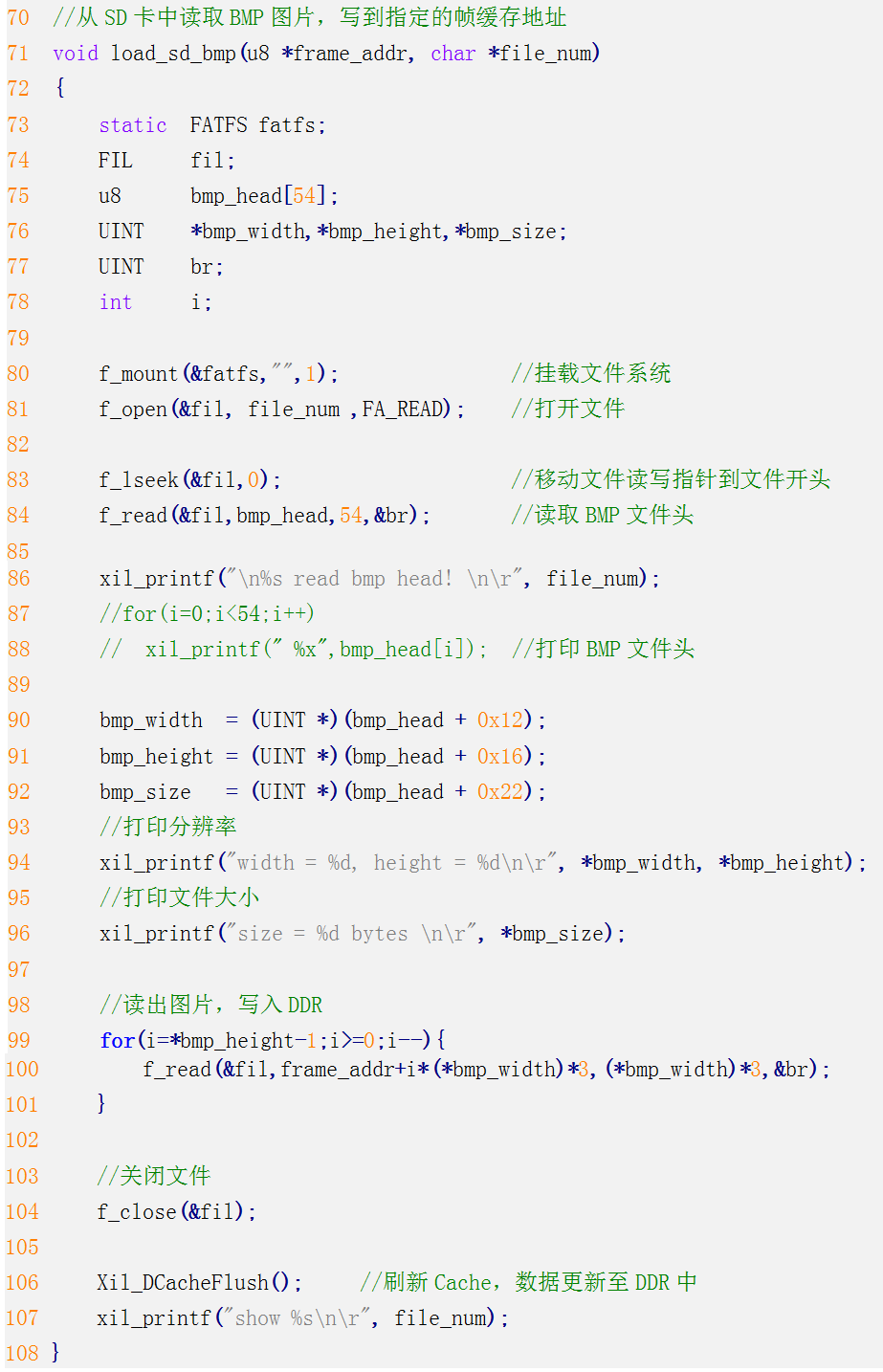

        在代码的第57行调用了一个名为load_sd_bmp()的函数，用来读取SD卡中的图片，其定义如下所示：

       上面的程序主要是通过调用FATFS库函数，来读取SD卡中的BMP图片文件。如代码第84行所示，我们首先要读取BMP文件开头54个字节的数据，其中包含了BMP图片的“文件头”和“信息头”。然后在代码的90至96行，我们根据BMP信息头中各数据的偏移地址，找到并打印出图像的分辨率和大小等信息。

       在读取BMP文件之前，我们先通过调用f_lseek(&fil,0)函数将文件的读写指针移动到文件开头，如代码第83行所示。然后在读取54个字节的BMP文件头和信息头之后，读写指针便移动到了BMP文件中图像数据的起始位置。接下来就可以通过f_read()函数读取后续的图像像素数据。

        由于BMP格式的图片在存储数据时，图像的扫描方式是按照从下到上、从左到右的顺序，因此如果我们直接将读取的图像数据写入帧缓存，那么最终显示出来的将是一个上下颠倒的图片。在代码的第99至101行，我们通过一个for循环来读取一整幅BMP图片，每次读取一行图像；然后把先读出的像素数据放到了帧缓存中靠后的地址。也就是说，读出来的第一行像素数据实际上是BMP图片的最后一行图像，因此要把它放在帧缓存的最后一行。通过这个for循环，我们就可以将上下颠倒的图像给反过来。

        在load_sd_bmp()函数的最后，通过调用Xil_DCacheFlush()函数将缓存在DataCache中的数据刷新到DDR3中，供PL中的模块读取并在HDMI显示器上显示出来。

        在ZYNQ_VIP_SD_PIC_HDMI应用工程上点击鼠标右键，然后在弹出的菜单栏中选择Build Project进行编译，如下图所示：

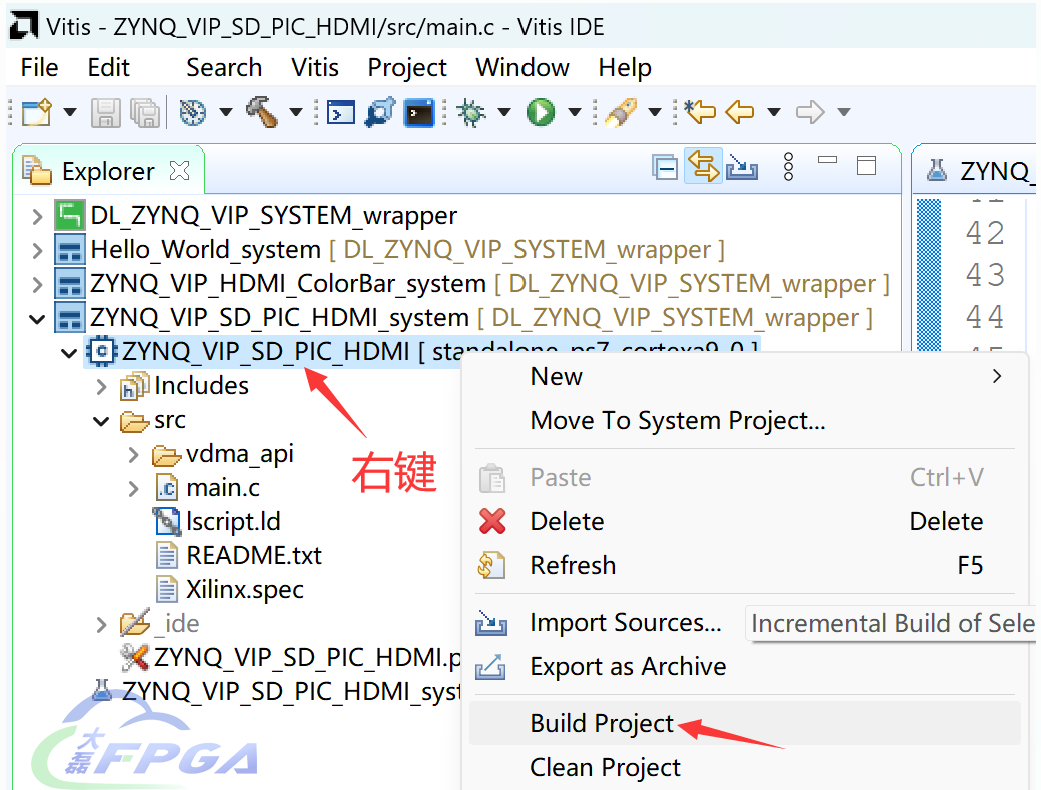

图 7.2.5 对应用工程进行编译

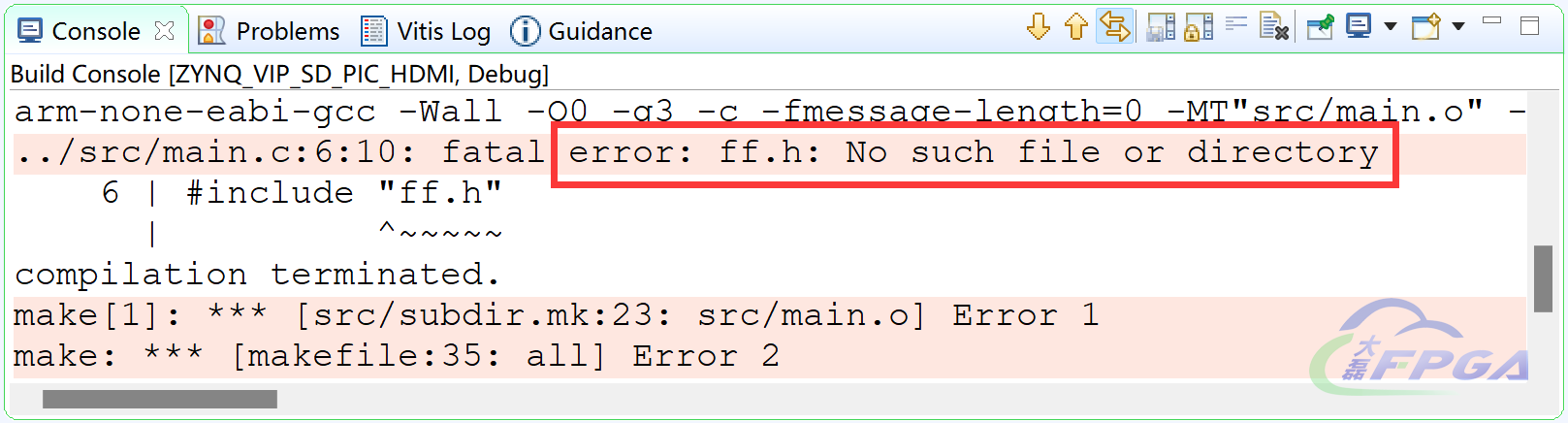

        编译完成后，在控制台可以看到报错信息“fatal error: ff.h: No such file or directory”，如下图所示：

图 7.2.6 控制台中的编译报错信息

       这是因为我们在代码的第6行引用了一个名为“ff.h”的头文件，它包含了FAT文件系统相关的函数声名，我们要靠这些函数来实现对SD卡中文件的读写操作。

        FATFS是一个完全开源免费的FAT文件系统模块，专门为小型的嵌入式系统而设计。它采用标准C语言编写，具有良好的硬件平台独立性，可以很方便的移植到各种嵌入式处理器中。

        FATFS支持FAT12/FAT16和FAT32文件系统，其应用非常广泛。在应用层，使用者无需理会FATFS的内部结构和复杂的FAT协议，只需要调用FATFS 模块提供给用户的一系列应用接口函数，如f_open()，f_read()，f_write()和f_close()等，就可以像在PC上读写文件一样简单。

        Vitis在Standalone软件层中已经移植好了FATFS文件系统，但是需要在BSP（板级支持包）中手动添加xilffs库，否则在编译时就会报错。在BSP中添加xilffs库的步骤如下：

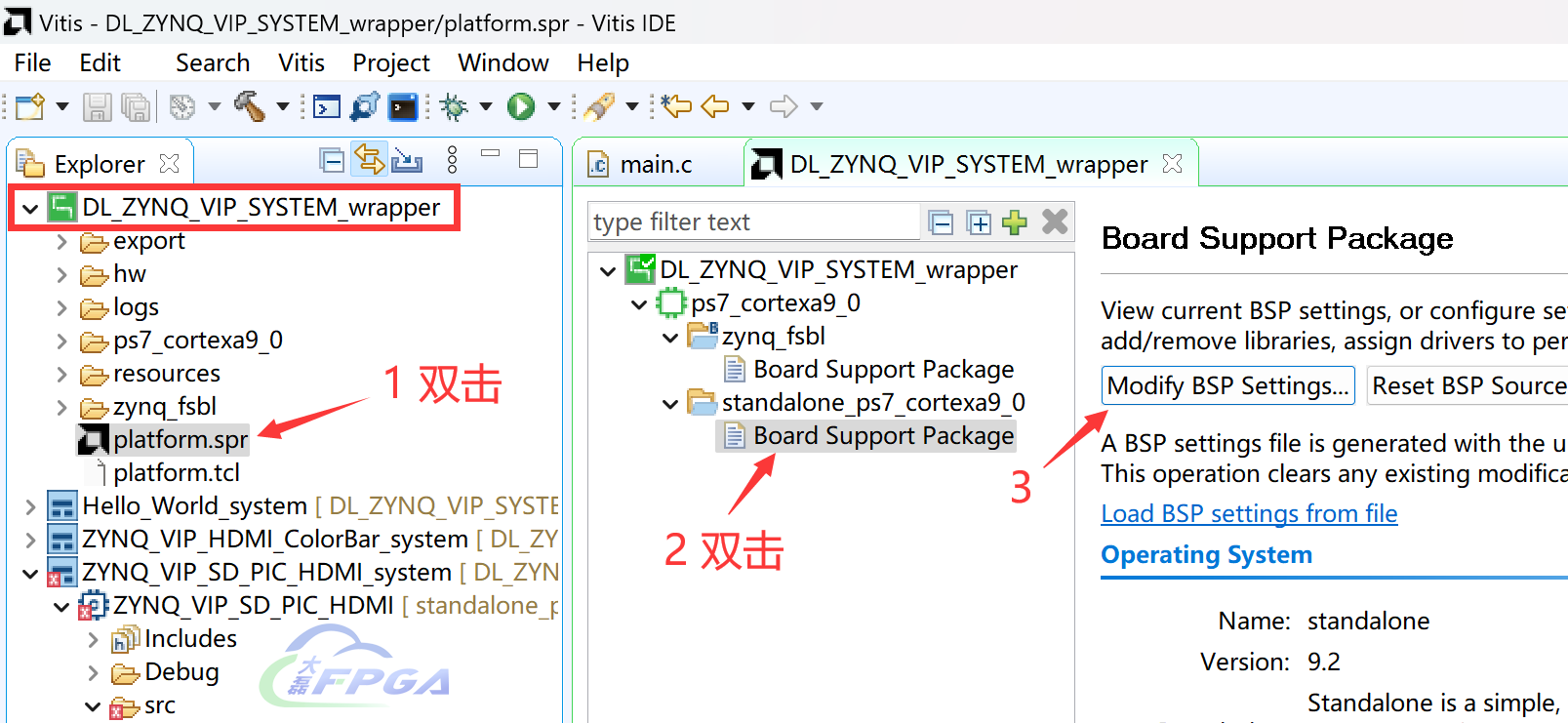

1. 展开下图中红色方框所标记的软件开发平台DL_ZYNQ_VIP_SYSTEM，双击其中的platform.spr；
2. 在右侧详情界面双击红色箭头2所指示的Board Support Package（板级支持包）；
3. 最后点击Modify BSP Settings，修改板级支持包的设置，如红色箭头3所指示。

图 7.2.7 修改BSP设置

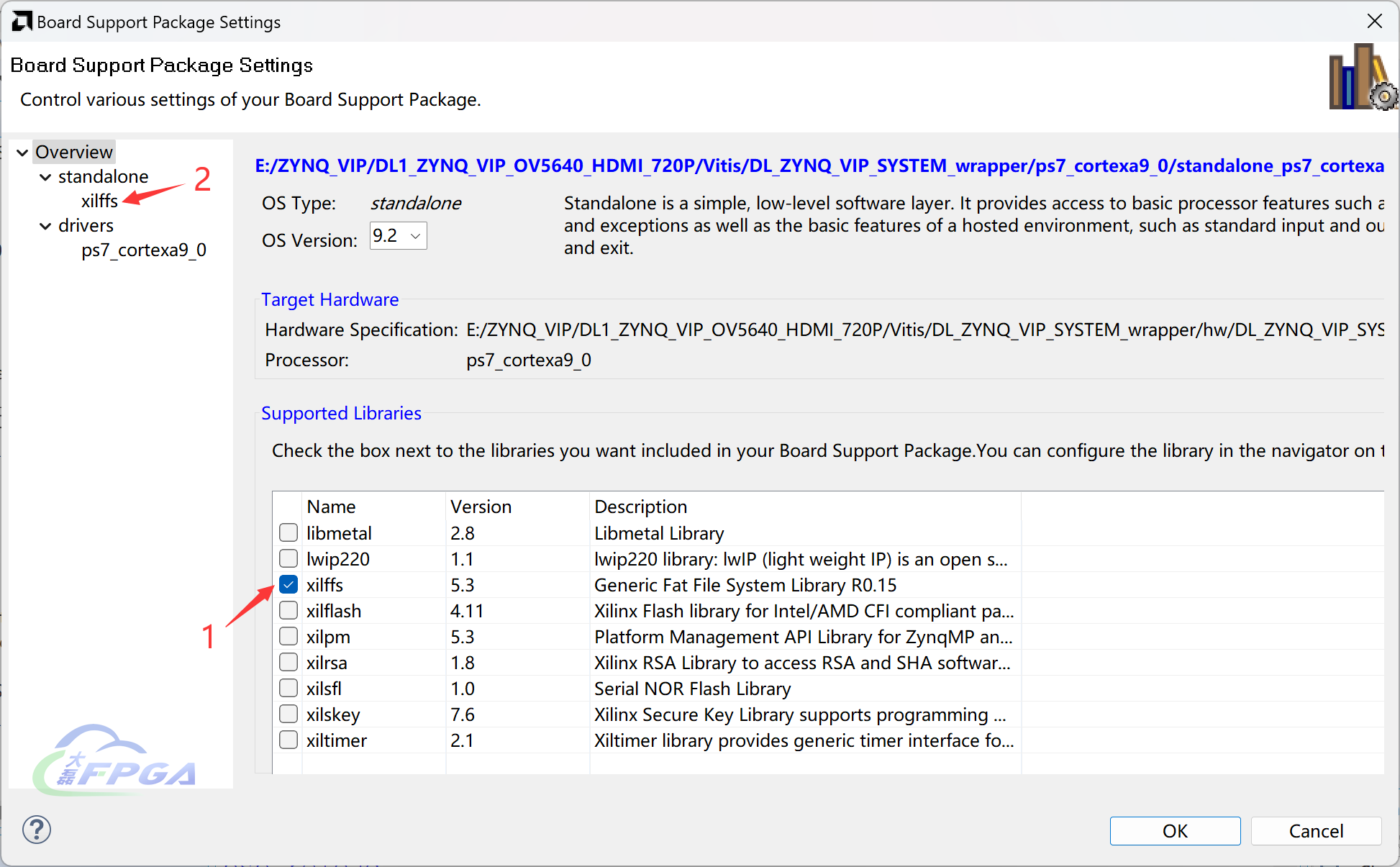

        板级支持包的设置界面如图 7.2.8，在Supported Libraries中勾选红色箭头1所指示的xilffs库；然后在左上角的Overview > standalone目录中就会出现xilffs库，由红色箭头2所指示：

图 7.2.8 板级支持包（BSP）设置界面

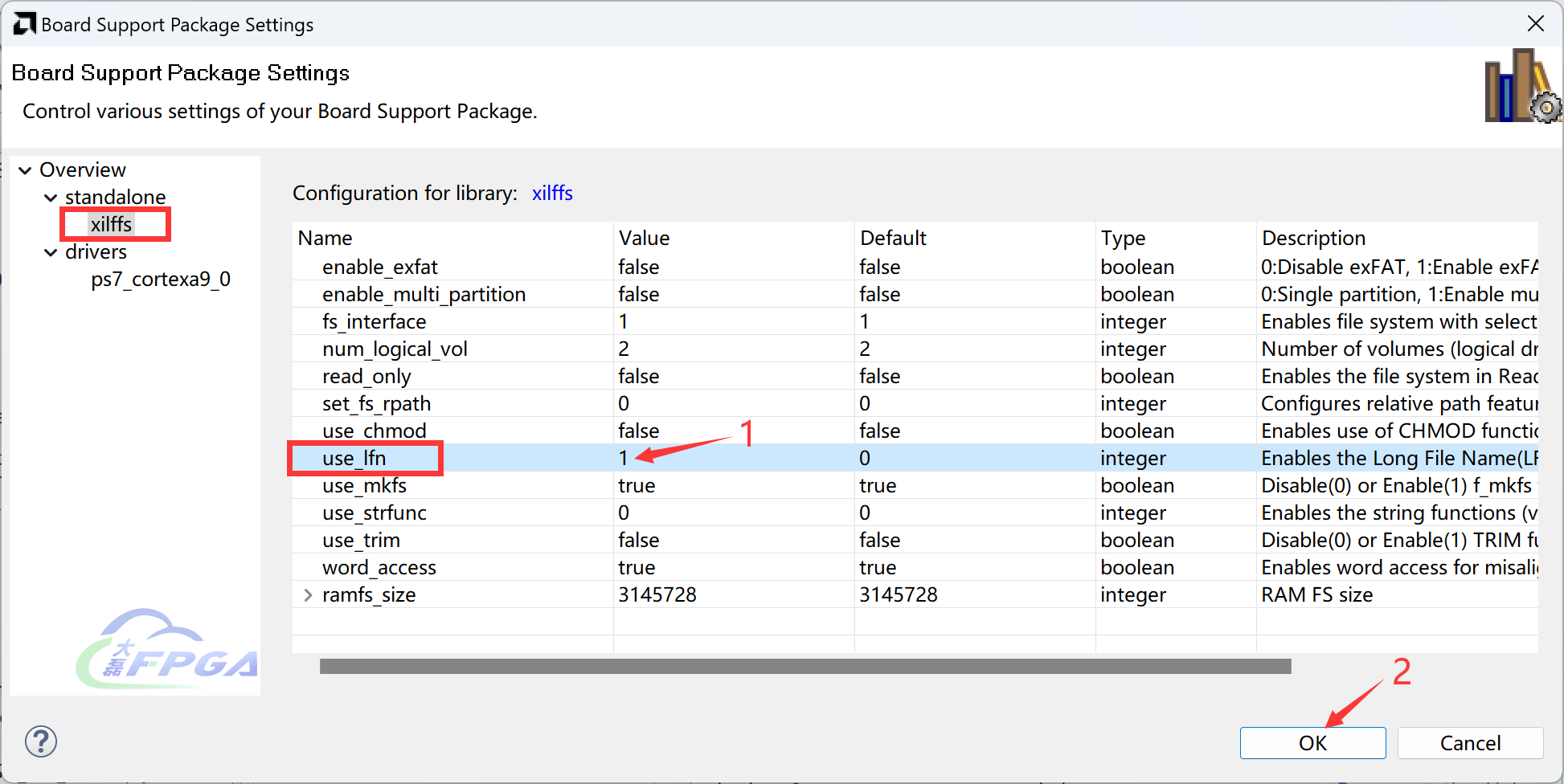

        点击左侧standalone目录下的xilffs库可以打开其配置界面，如下图所示：

图 7.2.9 配置xilffs库

       在图 7.2.9中，use_lfn一栏默认的Value值为0，将其修改为1（如红色箭头1所示），这样就可以在FATFS中使能长文件名（Long File Name）。最后点击BSP配置界面右下角的OK完成配置。

        由于修改了BSP配置，Vitis中的软件开发平台会显示过期（Out-of-date），选中DL_ZYNQ_VIP_SYSTEM后点击鼠标右键，然后在菜单栏中选择Build Project重新编译，如下图所示：

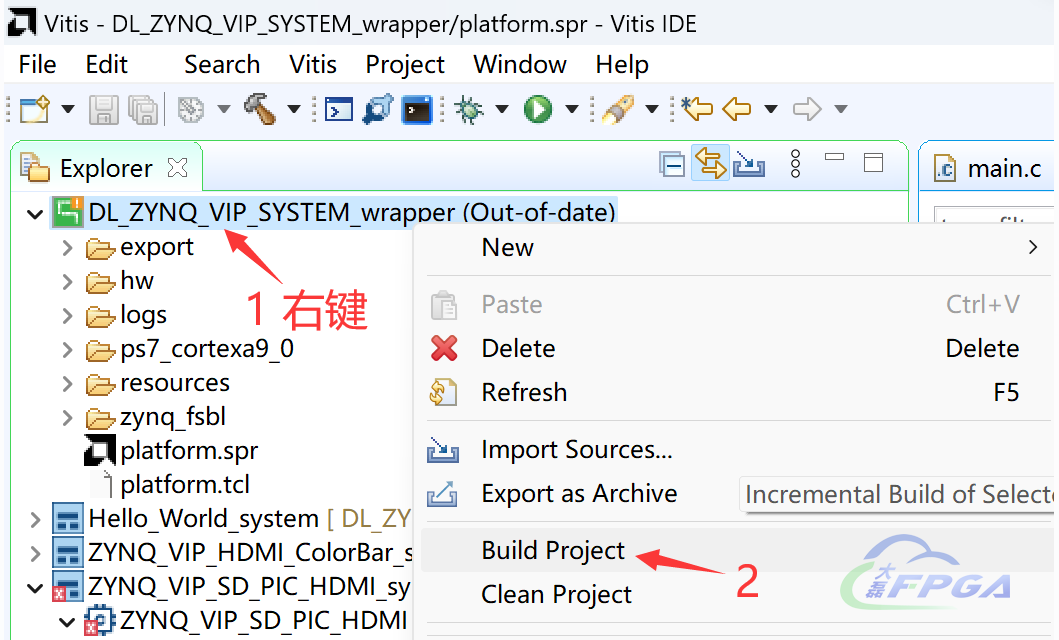

图 7.2.10 重新编译软件开发平台

       到这里，我们就已经成功地为软件工程添加了xilffs库。接下来按照图 7.2.5中的步骤重新编译ZYNQ_VIP_SD_PIC_HDMI应用工程，控制台显示“Finished building:      ZYNQ_VIP_SD_PIC_HDMI.elf.size”则说明SD卡图片显示应用工程编译成功，如下图所示：

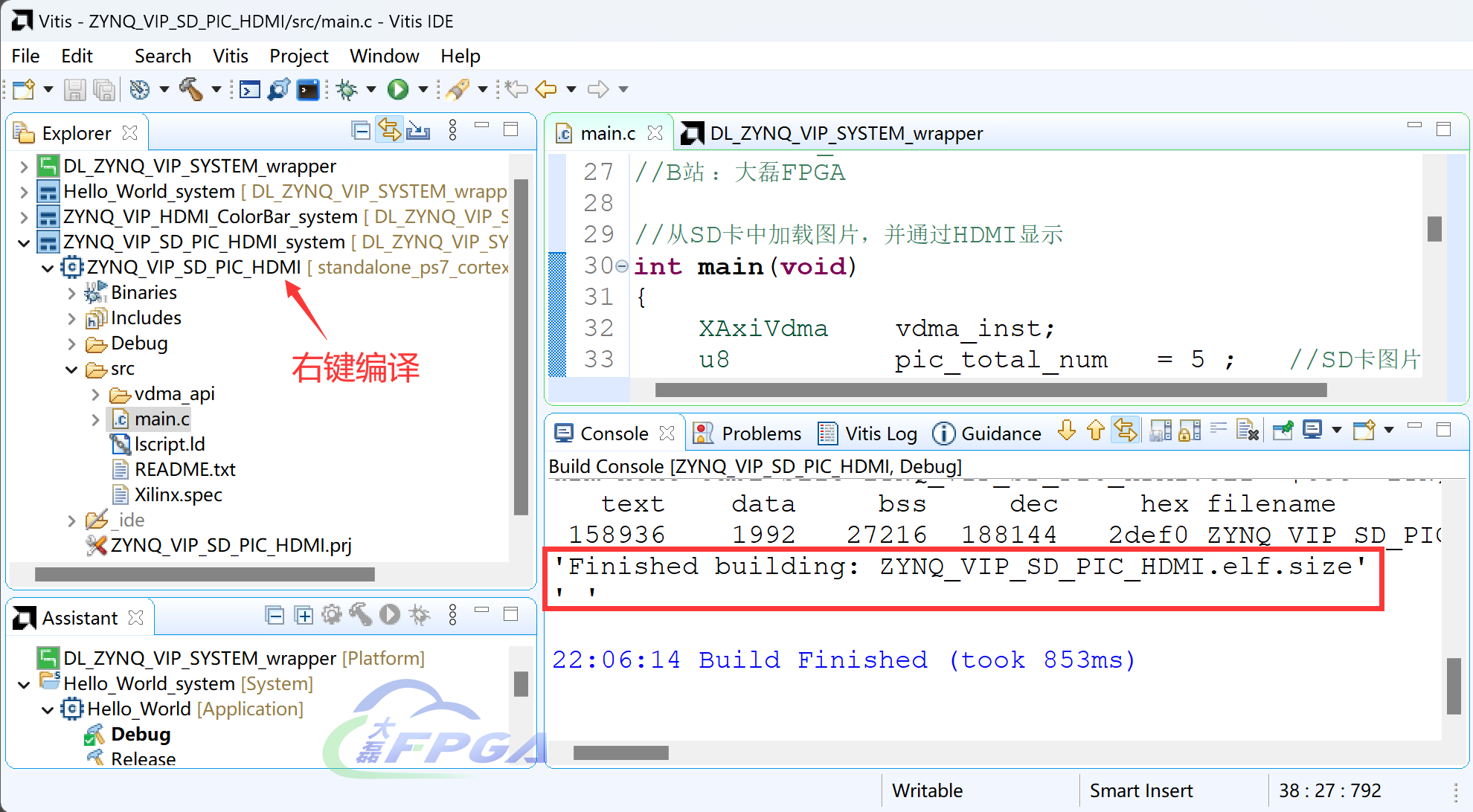

图 7.2.11 应用工程编译成功

7.3 下载验证

       SD卡图片显示实验的下载验证需要准备以下物品：1、【征服者】ZYNQ开发板；2、USB Type C数据线；3、HDMI显示器；4、HDMI线缆；5、Micro SD卡（TF卡）及读卡器。

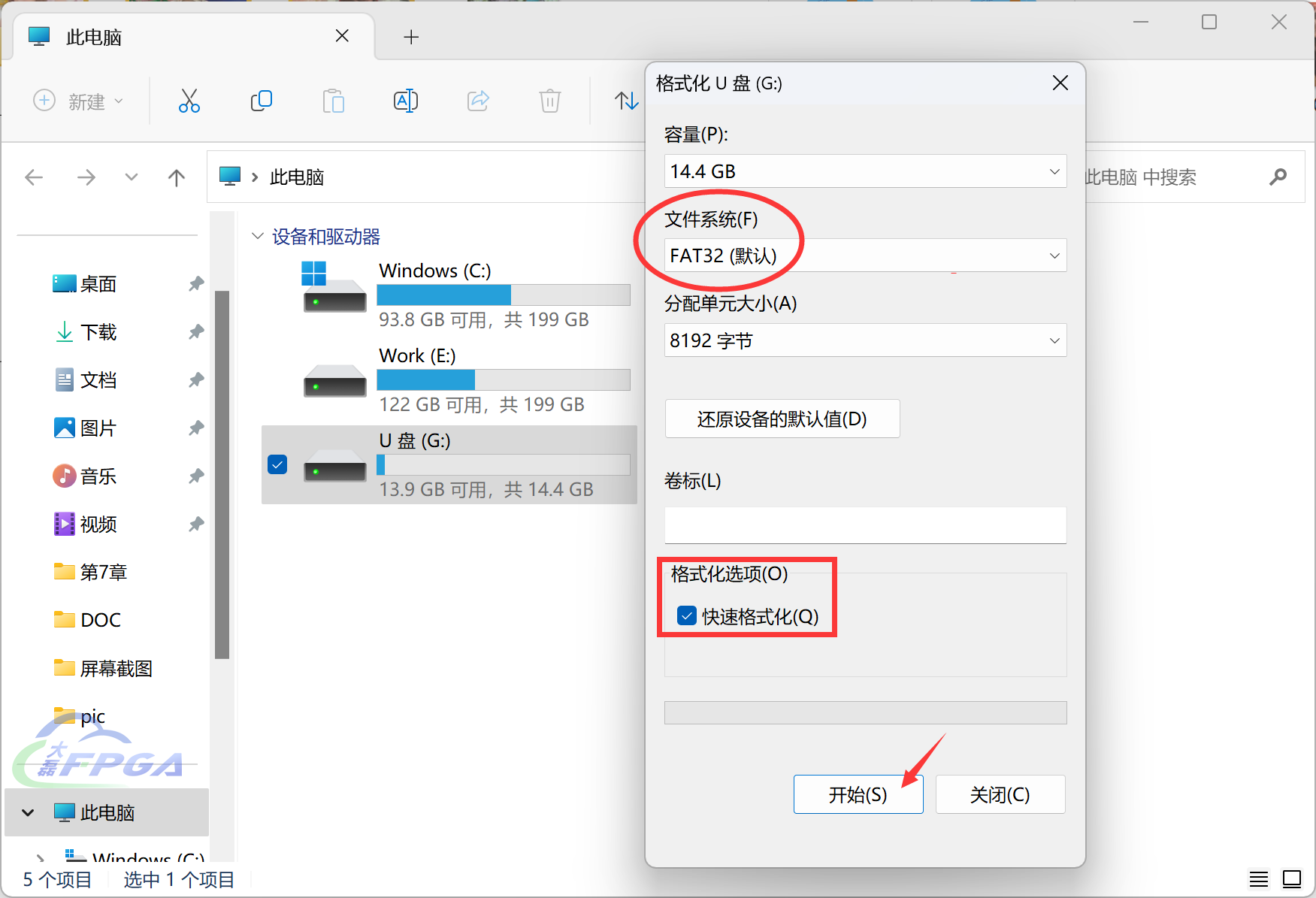

        首先将Micro SD卡插入读卡器，然后将读卡器插到电脑的USB接口上。接下来在Windows系统中对SD卡进行格式化，并确认文件系统选择为“FAT32”，如下图所示：

图 7.3.1 格式化SD卡为FAT32

       磊哥在工程文件夹的DaLei_FPGA\pic目录下准备了5张BMP格式的测试图片，分辨率为1280 x 720p，如下图所示：

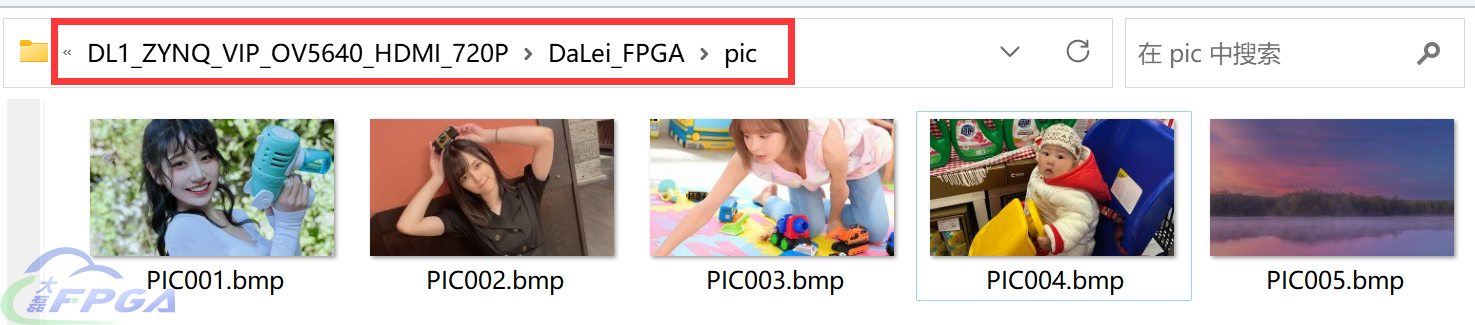

图 7.3.2 分辨率为1280x720的测试图片

       如果大家要添加自己的图片，需要确认图片的格式为BMP，分辨率为1280x720p，并按照PIC001.bmp的格式进行重命名。当图片的数量超过5张时，还需要同步修改main.c代码第33行中的变量pic_total_num。

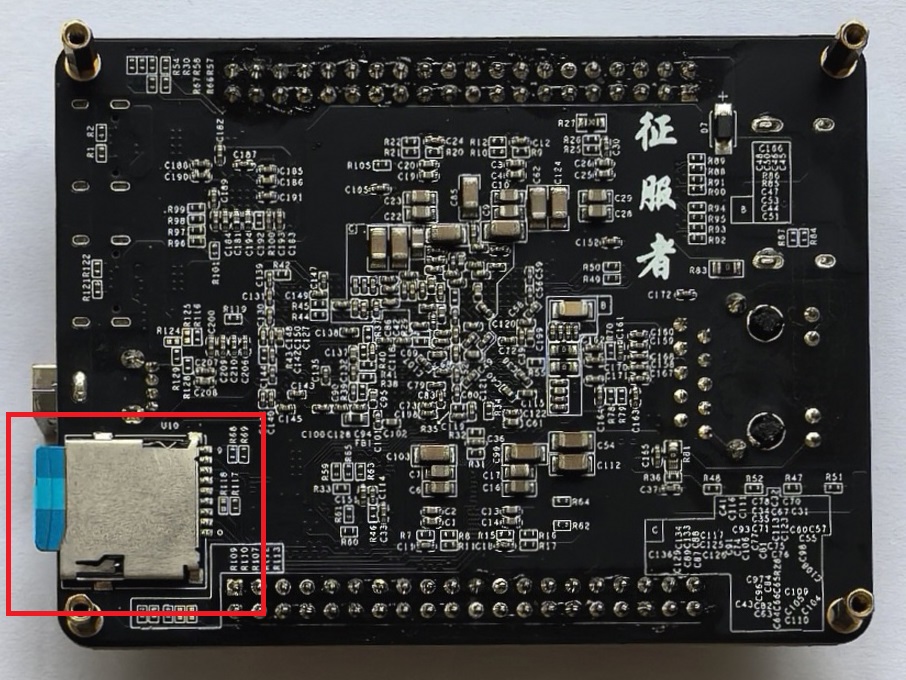

        将上述测试图片拷贝到SD卡的根目录下，然后将Micro SD卡插到【征服者】开发板背面的卡槽中，如下图所示：

图 7.3.3 将Micro SD卡插入卡槽

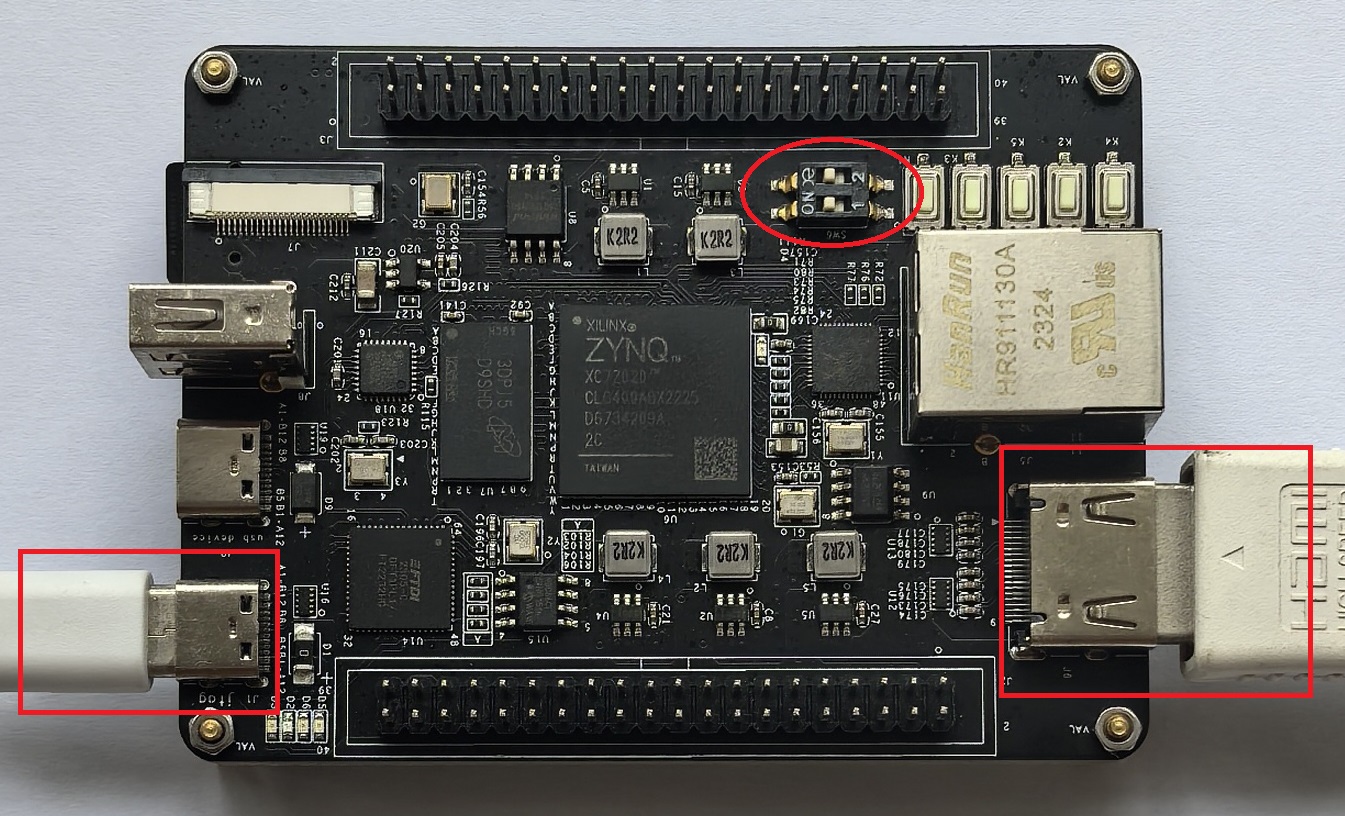

       我们使用Type C数据线连接电脑与【征服者】开发板上的JTAG接口，然后使用HDMI线缆连接开发板的HDMI接口与HDMI显示器；最后将开发板上的两个“编程模式开关”拨到左侧，即使用JTAG模式下载。如下图所示：

图 7.3.4 连接征服者ZYNQ开发板

       接下来按照5.3.2章节所描述的流程在Vitis中打开串口终端，选择与开发板连接的串口端口，并将波特率设置为115200。

    然后打开软件的下载配置界面。在Vitis IDE左侧的Explorer栏中右键点击ZYNQ_VIP_SD_PIC_HDMI工程，在弹出的菜单栏里选择Run as > Run Configurations。

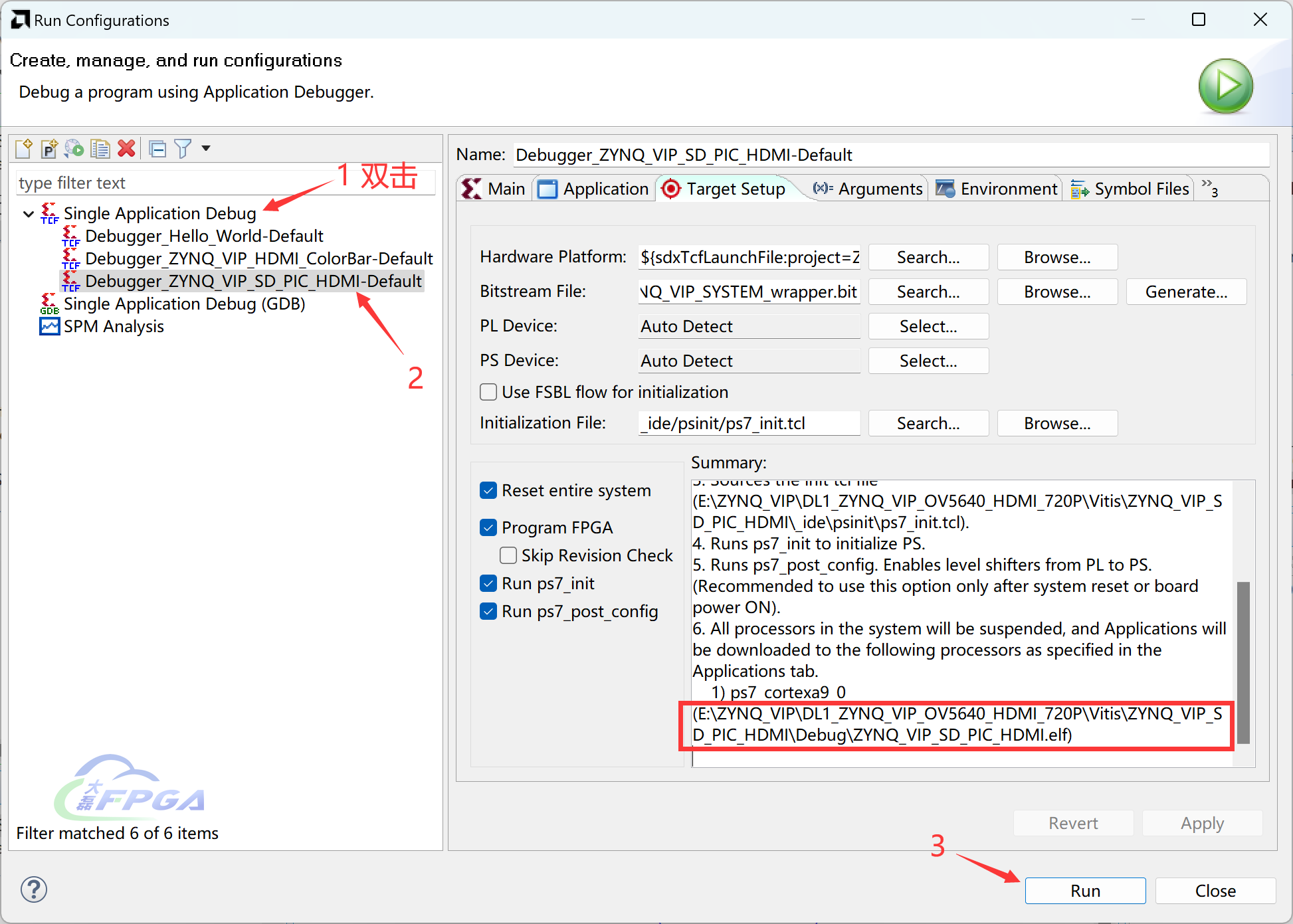

在下载配置界面中，双击左侧的Single Application Debug，如下图中红色箭头1所指示：

图 7.3.5 下载配置界面

       在Run Configurations界面左侧选中新增的Debugger_ZYNQ_VIP_SD_PIC_HDMI-Default，然后在界面右侧切换到Target Setup标签页，最后点击右下角的Run开始下载。

       下载过程中分为两个步骤进行。首先使用DL_ZYNQ_VIP_SYSTEM_wrapper.bit文件对ZYNQ的PL端进行硬件编程，Bitstream下载完成后，开发板上的FPGA配置指示灯会点亮。

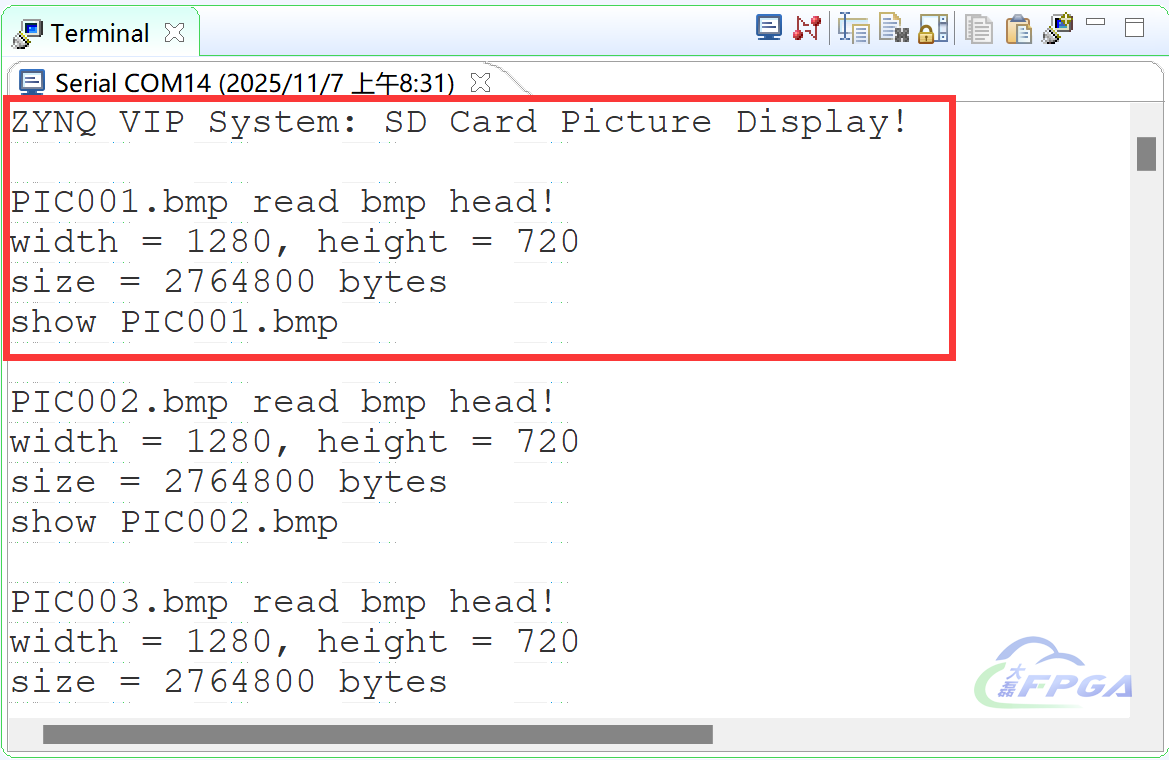

        然后使用ZYNQ_VIP_SD_PIC_HDMI.elf文件对PS端进行软件编程，下载完成后在串口终端会打印出信息“ZYNQ VIP System: SD Card Picture Display!”，如下图所示：

图 7.3.6 串口终端打印信息

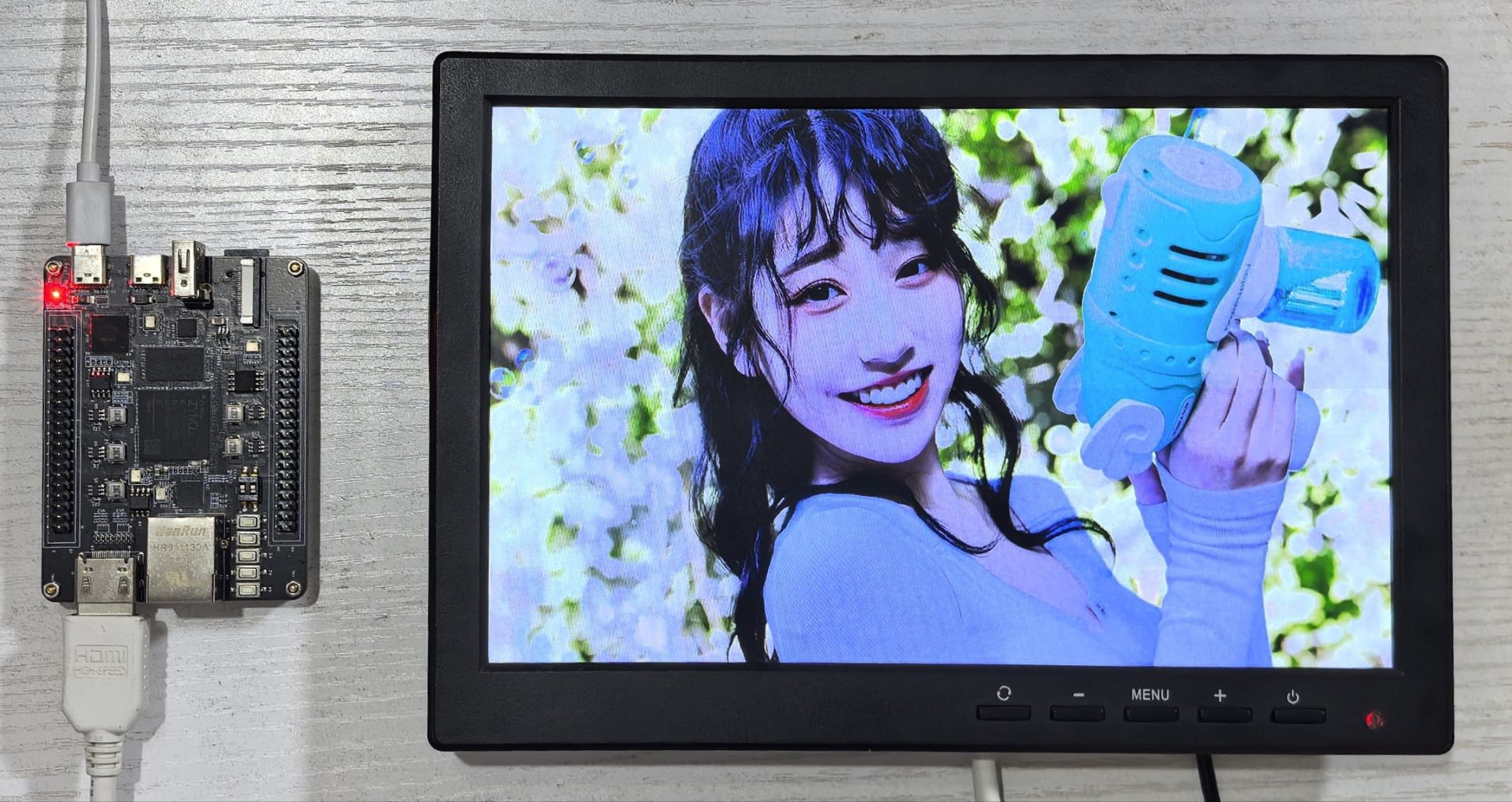

        在程序运行过程中，串口终端会循环打印SD卡中读取的BMP图片的分辨率和图像大小，间隔为1s。此时观察HDMI显示器，可以看到循环显示的SD卡图片，如下图所示：

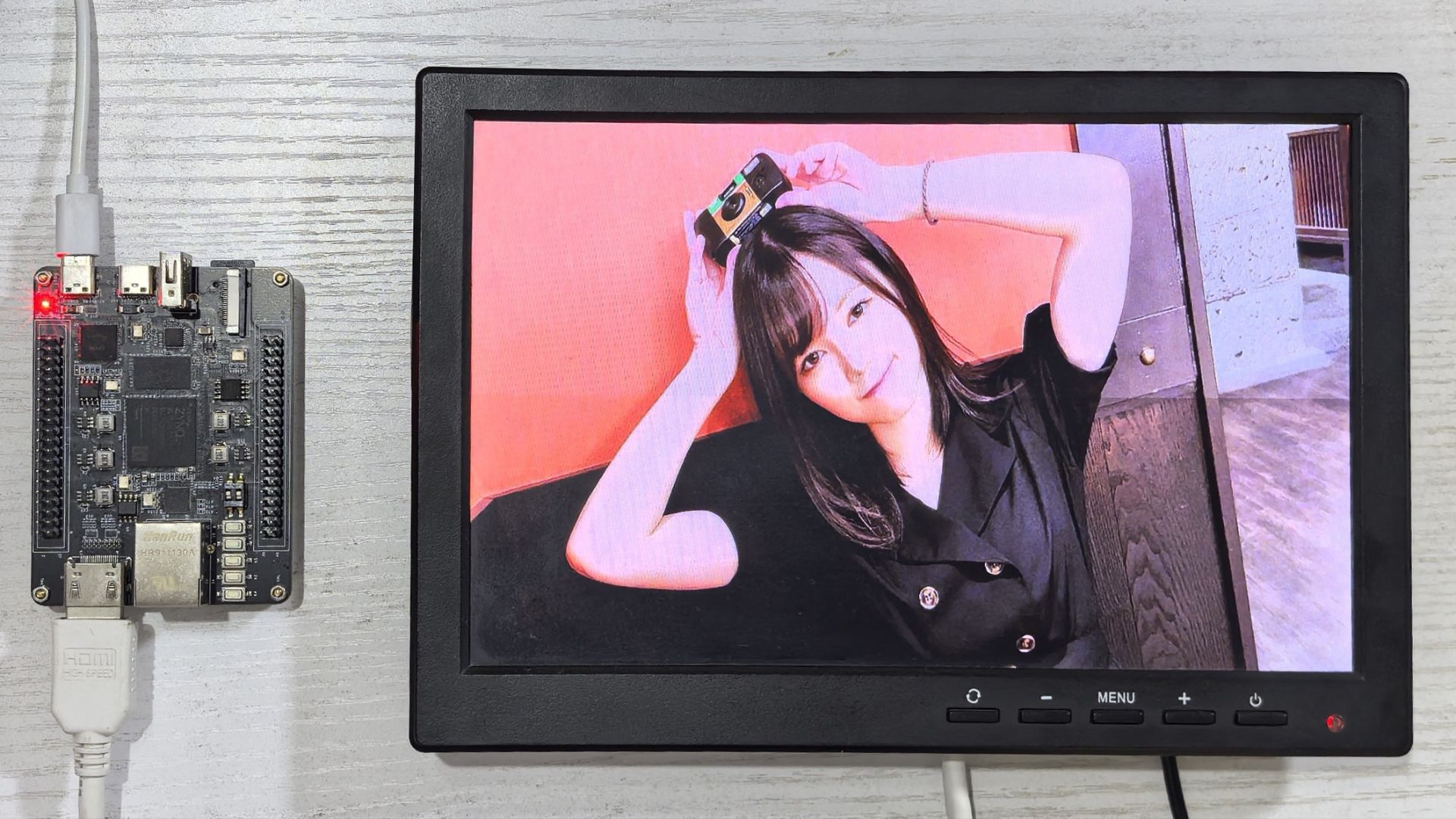

图 7.3.7 HDMI显示器上的SD卡图片1

图 7.3.8 HDMI显示器上的SD卡图片2

        到这里，我们已经成功地验证了ZYNQ视频图像处理系统的SD卡图片显示功能。在接下来的章节中，我们将继续进行OV5640摄像头显示等功能的开发。
