CoM-T536产品特性：

采用Allwinner公司Cortex-A55四核T536处理器，最高速度为1.6GHZ；
支持2TOPS NPU,仅特定型号支持；
支持4K/25fps H.264视频编码，支持4K/15fps MJPEG编码；
支持1-4G Bytes LPDDR4 SDRAM；
支持EMMC 4G-64G大容量电子盘，可启动；或支持SPI NAND启动；
支持双通道LVDS，分辨率最高1920x1080@60fps；支持MIPI DSI显示, 分辨率最高1920x1020@60fps；
支持PCIE2.1;支持最多17路UART；支持四路CANFD；支持双路千兆以太网；
稳定的操作系统的支持，可预装LINUX 5.10/Ubuntu 20.04
邮票孔198POS设计，尺寸为:53.5*45MM

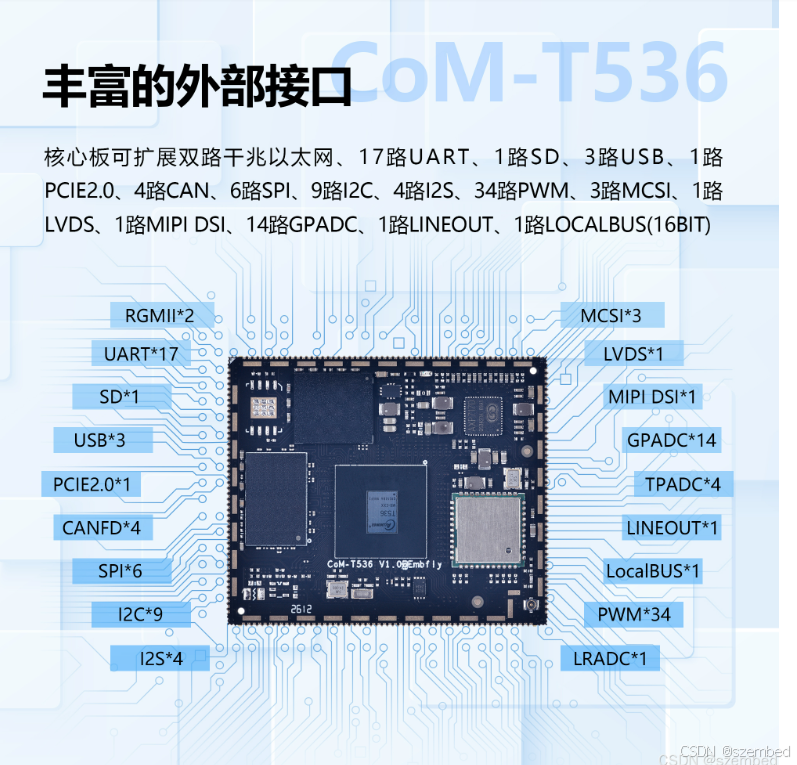

CoM-T536功能图

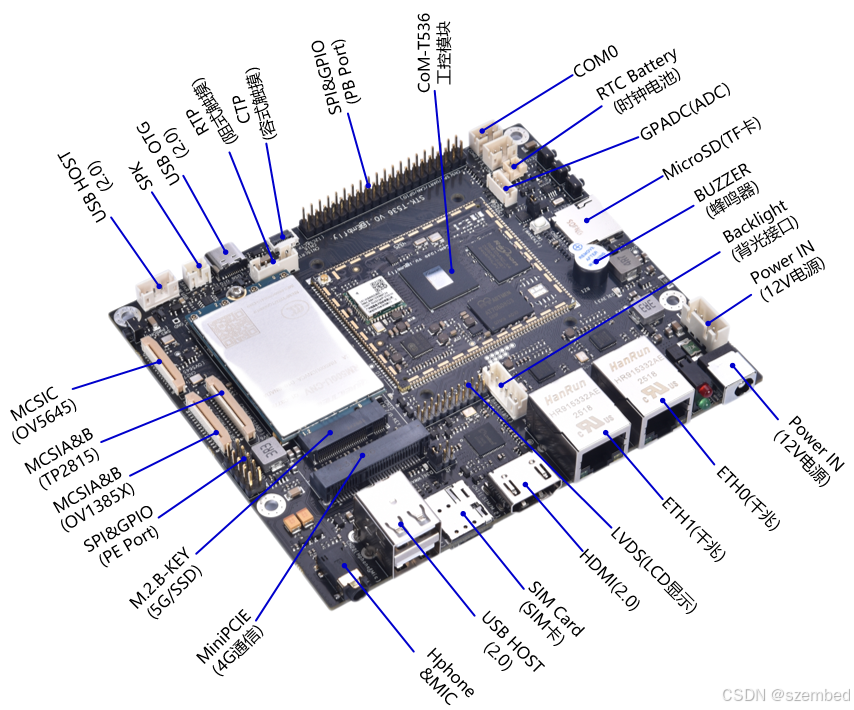

STK-T536评估板功能图：

AUDIO接口测试

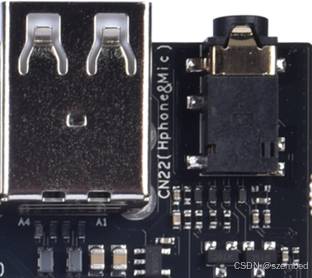

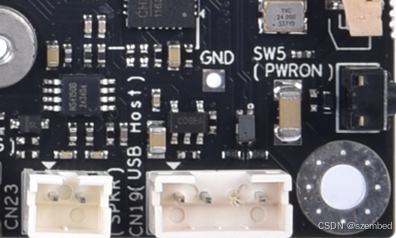

STK-T536评估板引出了耳机接口CN22（Headphone，3.5mm）,该音频接口是通过主控制器的I2S3信号驱动ES8388 Codec实现。该音频接口支持国标定义（CTIA）的3.5mm四段式耳机。同时STK-T536评估板还引出了SPEAKER接口CN23（由主控制器LINEOUT信号经过放大器NS4150驱动输出），可直接驱动4R/3W的小喇叭。STK-T536的Linux系统移植了ES8388的驱动并适配，并未适配CN23，用户可根据相关文档（Linux_Audio_开发指南.pdf）自行适配并测试。

进入系统，执行如下命令分别查看挂载的声卡、播放设备信息以及录音设备信息。

Target# cat /proc/asound/cards

Target# cat /proc/asound/es8388/pcm0p/info

Target# cat /proc/asound/es8388/pcm0c/info

root@T536-embfly:/# cat /proc/asound/cards
 0 [es8388         ]: es8388 - es8388
                      es8388
root@T536-embfly:/# cat /proc/asound/es8388/pcm0c/info
card: 0
device: 0
subdevice: 0
stream: CAPTURE
id: sunxi-snd-plat-i2s-ES8323 HiFi ES8323.6-0011-0
name:
subname: subdevice #0
class: 0
subclass: 0
subdevices_count: 1
subdevices_avail: 1
root@T536-embfly:/# cat /proc/asound/es8388/pcm0p/info
card: 0
device: 0
subdevice: 0
stream: PLAYBACK
id: sunxi-snd-plat-i2s-ES8323 HiFi ES8323.6-0011-0
name:
subname: subdevice #0
class: 0
subclass: 0
subdevices_count: 1
subdevices_avail: 1
root@T536-embfly:/embfly_test/audio# ls /dev/snd/
by-path    controlC0  pcmC0D0c   pcmC0D0p   timer

其中：

controlC0：用于声卡控制，C0 表示声卡0，对应上文的es8388音频输出。
pcmC0D0p：用于播放的 pcm 设备，最后面的“p”是 playback 的缩写，表示放音。
pcmC0D0c：用于录音的 pcm 设备，最后面的“c”是 capture 的缩写，表示录音

3.13.1、确认音频设备支持哪些控制

通过指令amixer controls可以判断主板有哪些音频设备可以控制，指令执行结果如下：

root@T536-embfly:/# amixer controls
numid=25,iface=MIXER,name='PCM Volume'
numid=36,iface=MIXER,name='Mono Mux'
numid=30,iface=MIXER,name='ADC Data Select'
numid=19,iface=MIXER,name='Capture Digital Volume'
numid=20,iface=MIXER,name='Capture Mute'
numid=24,iface=MIXER,name='Capture Polarity'
numid=23,iface=MIXER,name='Playback De-emphasis'
numid=6,iface=MIXER,name='3D Mode'
numid=14,iface=MIXER,name='ALC Capture Attack Time'
numid=13,iface=MIXER,name='ALC Capture Decay Time'
numid=10,iface=MIXER,name='ALC Capture Function'
numid=12,iface=MIXER,name='ALC Capture Hold Time'
numid=8,iface=MIXER,name='ALC Capture Max PGA'
numid=9,iface=MIXER,name='ALC Capture Min PGA'
numid=17,iface=MIXER,name='ALC Capture NG Switch'
numid=15,iface=MIXER,name='ALC Capture NG Threshold'
numid=16,iface=MIXER,name='ALC Capture NG Type'
numid=7,iface=MIXER,name='ALC Capture Target Volume'
numid=11,iface=MIXER,name='ALC Capture ZC Switch'
numid=35,iface=MIXER,name='Differential Mux'
numid=21,iface=MIXER,name='Left Channel Capture Volume'
numid=37,iface=MIXER,name='Left Line Mux'
numid=40,iface=MIXER,name='Left Mixer Left Bypass Switch'
numid=26,iface=MIXER,name='Left Mixer Left Bypass Volume'
numid=39,iface=MIXER,name='Left Mixer Left Playback Switch'
numid=33,iface=MIXER,name='Left PGA Mux'
numid=32,iface=MIXER,name='MIC Switch'
numid=43,iface=MIXER,name='OUT1 Switch'
numid=44,iface=MIXER,name='OUT2 Switch'
numid=28,iface=MIXER,name='Output 1 Playback Volume'
numid=29,iface=MIXER,name='Output 2 Playback Volume'
numid=22,iface=MIXER,name='Right Channel Capture Volume'
numid=38,iface=MIXER,name='Right Line Mux'
numid=42,iface=MIXER,name='Right Mixer Right Bypass Switch'
numid=27,iface=MIXER,name='Right Mixer Right Bypass Volume'
numid=41,iface=MIXER,name='Right Mixer Right Playback Switch'
numid=34,iface=MIXER,name='Right PGA Mux'
numid=31,iface=MIXER,name='SPK Switch'
numid=18,iface=MIXER,name='ZC Timeout Switch'
numid=3,iface=MIXER,name='clk en post delay'
numid=4,iface=MIXER,name='clk keep'
numid=5,iface=MIXER,name='loopback debug'
numid=1,iface=MIXER,name='rx sync mode'
numid=2,iface=MIXER,name='tx trigger bypass'

其中：

Capture Volume ：配置录音声音的大小
Playback Volume ：配置播放声音的大小

3.13.2、列出所有card 0控制器能配置的值

Target# amixer contents -c 0  //列出card0能配置的值

root@T536-embfly:/embfly_test/audio# amixer contents -c 0
numid=25,iface=MIXER,name='PCM Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=192,step=0
  : values=182,182
  | dBscale-min=-96.00dB,step=0.50dB,mute=1
numid=36,iface=MIXER,name='Mono Mux'
  ; type=ENUMERATED,access=rw------,values=1,items=3
  ; Item #0 'Stereo'
  ; Item #1 'Mono (Left)'
  ; Item #2 'Mono (Right)'
  : values=0
numid=30,iface=MIXER,name='ADC Data Select'
  ; type=ENUMERATED,access=rw------,values=1,items=4
  ; Item #0 'Left Right'
  ; Item #1 'Left Left'
  ; Item #2 'Right Right'
  ; Item #3 'Right Left'
  : values=0
numid=19,iface=MIXER,name='Capture Digital Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=192,step=0
  : values=160,160
  | dBscale-min=-96.00dB,step=0.50dB,mute=1
numid=20,iface=MIXER,name='Capture Mute'
  ; type=BOOLEAN,access=rw------,values=1
  : values=off
numid=24,iface=MIXER,name='Capture Polarity'
  ; type=ENUMERATED,access=rw------,values=1,items=4
  ; Item #0 'Normal'
  ; Item #1 'L Invert'
  ; Item #2 'R Invert'
  ; Item #3 'L + R Invert'
  : values=0
numid=23,iface=MIXER,name='Playback De-emphasis'
  ; type=ENUMERATED,access=rw------,values=1,items=4
  ; Item #0 'None'
  ; Item #1 '32Khz'
  ; Item #2 '44.1Khz'
  ; Item #3 '48Khz'
  : values=0
numid=6,iface=MIXER,name='3D Mode'
  ; type=ENUMERATED,access=rw------,values=1,items=8
  ; Item #0 'No 3D  '
  ; Item #1 'Level 1'
  ; Item #2 'Level 2'
  ; Item #3 'Level 3'
  ; Item #4 'Level 4'
  ; Item #5 'Level 5'
  ; Item #6 'Level 6'
  ; Item #7 'Level 7'
  : values=1
numid=14,iface=MIXER,name='ALC Capture Attack Time'
  ; type=INTEGER,access=rw------,values=1,min=0,max=15,step=0
  : values=1
numid=13,iface=MIXER,name='ALC Capture Decay Time'
  ; type=INTEGER,access=rw------,values=1,min=0,max=15,step=0
  : values=1
numid=10,iface=MIXER,name='ALC Capture Function'
  ; type=ENUMERATED,access=rw------,values=1,items=4
  ; Item #0 'Off'
  ; Item #1 'Right'
  ; Item #2 'Left'
  ; Item #3 'Stereo'
  : values=3
numid=12,iface=MIXER,name='ALC Capture Hold Time'
  ; type=INTEGER,access=rw------,values=1,min=0,max=15,step=0
  : values=0
numid=8,iface=MIXER,name='ALC Capture Max PGA'
  ; type=INTEGER,access=rw------,values=1,min=0,max=7,step=0
  : values=0
numid=9,iface=MIXER,name='ALC Capture Min PGA'
  ; type=INTEGER,access=rw------,values=1,min=0,max=7,step=0
  : values=0
numid=17,iface=MIXER,name='ALC Capture NG Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=off
numid=15,iface=MIXER,name='ALC Capture NG Threshold'
  ; type=INTEGER,access=rw------,values=1,min=0,max=31,step=0
  : values=10
numid=16,iface=MIXER,name='ALC Capture NG Type'
  ; type=ENUMERATED,access=rw------,values=1,items=2
  ; Item #0 'Constant PGA Gain'
  ; Item #1 'Mute ADC Output'
  : values=1
numid=7,iface=MIXER,name='ALC Capture Target Volume'
  ; type=INTEGER,access=rw------,values=1,min=0,max=15,step=0
  : values=12
numid=11,iface=MIXER,name='ALC Capture ZC Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=off
numid=35,iface=MIXER,name='Differential Mux'
  ; type=ENUMERATED,access=rw------,values=1,items=2
  ; Item #0 'Line 1'
  ; Item #1 'Line 2'
  : values=0
numid=21,iface=MIXER,name='Left Channel Capture Volume'
  ; type=INTEGER,access=rw---R--,values=1,min=0,max=8,step=0
  : values=0
  | dBscale-min=0.00dB,step=3.00dB,mute=0
numid=37,iface=MIXER,name='Left Line Mux'
  ; type=ENUMERATED,access=rw------,values=1,items=4
  ; Item #0 'Line 1L'
  ; Item #1 'Line 2L'
  ; Item #2 'NC'
  ; Item #3 'MicL'
  : values=1
numid=40,iface=MIXER,name='Left Mixer Left Bypass Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=off
numid=26,iface=MIXER,name='Left Mixer Left Bypass Volume'
  ; type=INTEGER,access=rw---R--,values=1,min=0,max=7,step=0
  : values=4
  | dBscale-min=-0.15dB,step=3.00dB,mute=0
numid=39,iface=MIXER,name='Left Mixer Left Playback Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on
numid=33,iface=MIXER,name='Left PGA Mux'
  ; type=ENUMERATED,access=rw------,values=1,items=3
  ; Item #0 'Line 1L'
  ; Item #1 'Line 2L'
  ; Item #2 'DifferentialL'
  : values=1
numid=32,iface=MIXER,name='MIC Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on
numid=43,iface=MIXER,name='OUT1 Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on
numid=44,iface=MIXER,name='OUT2 Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on
numid=28,iface=MIXER,name='Output 1 Playback Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=33,step=0
  : values=31,31
  | dBscale-min=-45.00dB,step=1.50dB,mute=0
numid=29,iface=MIXER,name='Output 2 Playback Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=33,step=0
  : values=31,31
  | dBscale-min=-45.00dB,step=1.50dB,mute=0
numid=22,iface=MIXER,name='Right Channel Capture Volume'
  ; type=INTEGER,access=rw---R--,values=1,min=0,max=8,step=0
  : values=0
  | dBscale-min=0.00dB,step=3.00dB,mute=0
numid=38,iface=MIXER,name='Right Line Mux'
  ; type=ENUMERATED,access=rw------,values=1,items=4
  ; Item #0 'Line 1R'
  ; Item #1 'Line 2R'
  ; Item #2 'NC'
  ; Item #3 'MicR'
  : values=1
numid=42,iface=MIXER,name='Right Mixer Right Bypass Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=off
numid=27,iface=MIXER,name='Right Mixer Right Bypass Volume'
  ; type=INTEGER,access=rw---R--,values=1,min=0,max=7,step=0
  : values=0
  | dBscale-min=-0.15dB,step=3.00dB,mute=0
numid=41,iface=MIXER,name='Right Mixer Right Playback Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on
numid=34,iface=MIXER,name='Right PGA Mux'
  ; type=ENUMERATED,access=rw------,values=1,items=3
  ; Item #0 'Line 1R'
  ; Item #1 'Line 2R'
  ; Item #2 'DifferentialR'
  : values=1
numid=31,iface=MIXER,name='SPK Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on
numid=18,iface=MIXER,name='ZC Timeout Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=off
numid=3,iface=MIXER,name='clk en post delay'
  ; type=INTEGER,access=rw------,values=1,min=0,max=5000,step=0
  : values=0
numid=4,iface=MIXER,name='clk keep'
  ; type=BOOLEAN,access=rw------,values=1
  : values=off
numid=5,iface=MIXER,name='loopback debug'
  ; type=BOOLEAN,access=rw------,values=1
  : values=off
numid=1,iface=MIXER,name='rx sync mode'
  ; type=ENUMERATED,access=rw------,values=1,items=2
  ; Item #0 'Off'
  ; Item #1 'On'
  : values=1
numid=2,iface=MIXER,name='tx trigger bypass'
  ; type=ENUMERATED,access=rw------,values=1,items=2
  ; Item #0 'Off'
  ; Item #1 'On'
  : values=0
root@T536-embfly:/embfly_test/audio#

3.13.3、配置音频参数

以下以“Output 1 Playback Volume”音频参数为例，进行音频参数的配置。配置指令如下：

#获取对应的控制器配置的值

amixer -c $card_id cget $id

#设置对应的控制器配置的值

amixer -c $card_id 0 cset $id $value

root@T536-embfly:/embfly_test/audio# amixer -c 0 cget numid=28
numid=28,iface=MIXER,name='Output 1 Playback Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=33,step=0
  : values=31,31
  | dBscale-min=-45.00dB,step=1.50dB,mute=0
root@T536-embfly:/embfly_test/audio#
1. values=2 : 需要配置两个值
2. min=0 ：可配置的最小值为0
3. max=33 ：可配置的最大值为33
4. values=31,31当前的值为31,31(左右声道)
#设置card0声音播放音量大小为10,10
root@lubancat:~# amixer -c 0 cset numid=28 "10,10"
root@T536-embfly:/embfly_test/audio# amixer -c 0 cset numid=28 "10,10"
numid=28,iface=MIXER,name='Output 1 Playback Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=33,step=0
  : values=10,10
  | dBscale-min=-45.00dB,step=1.50dB,mute=0
可以看到成功配置完成

3.13.4、播放音频

如下将演示使用耳机播放音频(test.wav保存在/embfly_test/audio目录)，分别将耳机与评估板PHONE接口CN22连接，执行如下命令使能耳机声道(通过原理图查看来源于ES8388的OUT1通道)：

Target# amixer -c 0 cset numid=43 "1" //numid=43,iface=MIXER,name='OUT1 Switch'

执行如下命令分别设置耳机音量和扬声器音量。

Target# amixer -c 0 cset numid=28 "10,10" //numid=28,iface=MIXER,name='Output 1 Playback Volume'

执行如下命令，耳机和扬声器会同时播放上小节录制的音频

Target# aplay -Dhw:0 /embfly_test/audio/test.wav

root@T536-embfly:/embfly_test/audio# amixer -c 0 cset numid=28 "10,10"
numid=28,iface=MIXER,name='Output 1 Playback Volume'
  ; type=INTEGER,access=rw---R--,values=2,min=0,max=33,step=0
  : values=10,10
  | dBscale-min=-45.00dB,step=1.50dB,mute=0
root@T536-embfly:/embfly_test/audio# ^C
root@T536-embfly:/embfly_test/audio# amixer -D
amixer: option requires an argument -- 'D'
Invalid switch or option -? needs an argument.
root@T536-embfly:/embfly_test/audio# aplay -l
**** List of PLAYBACK Hardware Devices ****
card 0: es8388 [es8388], device 0: sunxi-snd-plat-i2s-ES8323 HiFi ES8323.6-0011-0 []
  Subdevices: 1/1
  Subdevice #0: subdevice #0
root@T536-embfly:/embfly_test/audio# amixer -c 0 cset numid=43 "1"
numid=43,iface=MIXER,name='OUT1 Switch'
  ; type=BOOLEAN,access=rw------,values=1
  : values=on
root@T536-embfly:/embfly_test/audio# aplay -Dhw:0 /embfly_test/audio/test.wav
Playing WAVE '/embfly_test/audio/test.wav' : Signed 16 bit Little Endian, Rate 48000 Hz, Stereo
^CAborted by signal Interrupt...
