资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T2392310M

设计简介：

本设计是基于STM32单片机的智能书桌控制系统设计，主要实现以下功能：

通过温湿度传感器检测温湿度，当温度高于设置最大值，开启风扇进行降温。
通过两个按键可以调节书桌高度（舵机模拟），通过另外两个按键调节书桌角度（舵机模拟）。
通过超声波检测台灯到人的距离，当距离值小于设置最大值，则有人在台灯前，此时如果光照小于设置最大值，则打开灯光，在最大值和最小值之间，根据光照值自动调节光亮度，当小于设置最小值，则调整为最大亮度
当距离值小于设置最小值，则坐姿有问题，通过语音模块提醒“请注意坐姿”
当有人时，开始计时，计时达到设置时间，通过语音模块提醒“请注意休息”，且控制书桌下降。
通过光敏电阻检测光照值
通过OLED显示屏显示距离、光照值、时间、系统运行模式。
通过按键可设置各阈值，手动调节灯亮度、切换模式。
通过wifi模块连接云平台，通过手机客户端显示距离、光照值、时间、系统运行模式，通过手机客户端远程控制修改距离阈值、光照阈值、定时时间、切换模式、控制书桌的升高和降低，控制灯光的打开与关闭。

电源： 5V
传感器：温湿度传感器（DHT11）、超声波传感器（HC-SR04）、光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：语音模块（DY-SV17F），舵机（SG90），USB灯，风扇（继电器）
人机交互：独立按键，wifi模块（ESP8266）

标签：STM32、OLED12864、DHT11、HC-SR04、DY-SV17F、SG90、ESP8266

题目扩展：智能台灯系统、基于STM32单片机的智能灯光控制系统设计、基于物联网的智能书桌控制系统设计

基于STM32单片机的智能书桌控制系统设计

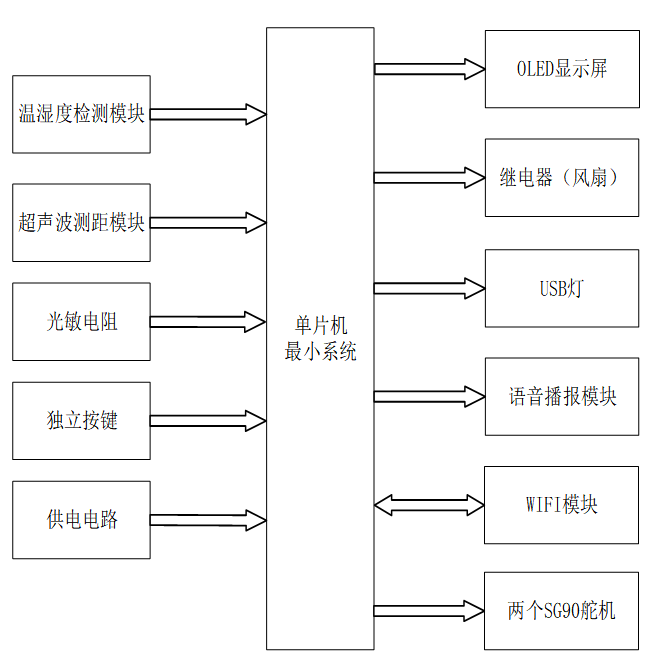

基于STM32单片机的智能书桌控制系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分是本智能书桌控制系统的核心，由STM32单片机担任。它负责接收来自输入部分的各种数据，如温湿度值、距离、光照强度、用户按键操作等，经过内部处理逻辑后，发出相应的控制指令给输出部分。STM32单片机凭借其强大的数据处理能力和丰富的外设接口，确保了系统的稳定运行和高效响应。

输入部分概述：

温湿度检测模块：通过DHT11等传感器实时采集环境中的温湿度数据，为系统提供环境参数。
超声波测距模块：利用HC-SR04等超声波传感器检测台灯与人之间的距离，为灯光控制和健康提醒提供依据。
光敏电阻：用于检测当前光照强度，辅助系统实现灯光亮度的自动调节。
独立按键：提供用户交互接口，用户可通过按键切换界面和模式、调节书桌高度和角度、调节灯光亮度以及设置系统阈值等。
供电电路：为整个系统提供稳定可靠的电源供应，确保系统正常工作。

输出部分概述：

OLED显示屏：实时显示时间、温湿度、书桌高度和角度、距离、系统运行模式等信息，方便用户查看。
继电器：控制风扇的转动，根据温湿度数据实现自动降温。
USB灯：根据光照强度和环境需求，自动调节或手动调节亮度，提供照明。
语音播报模块：通过DY-SV17F等语音模块，实现坐姿和休息时间的语音提醒，增强用户体验。
WIFI模块：连接手机APP，实现数据的同步和远程控制，如切换模式、设置阈值等。
SG90舵机：两个舵机分别用于调整书桌的高度和角度，满足用户个性化需求。

实物调试

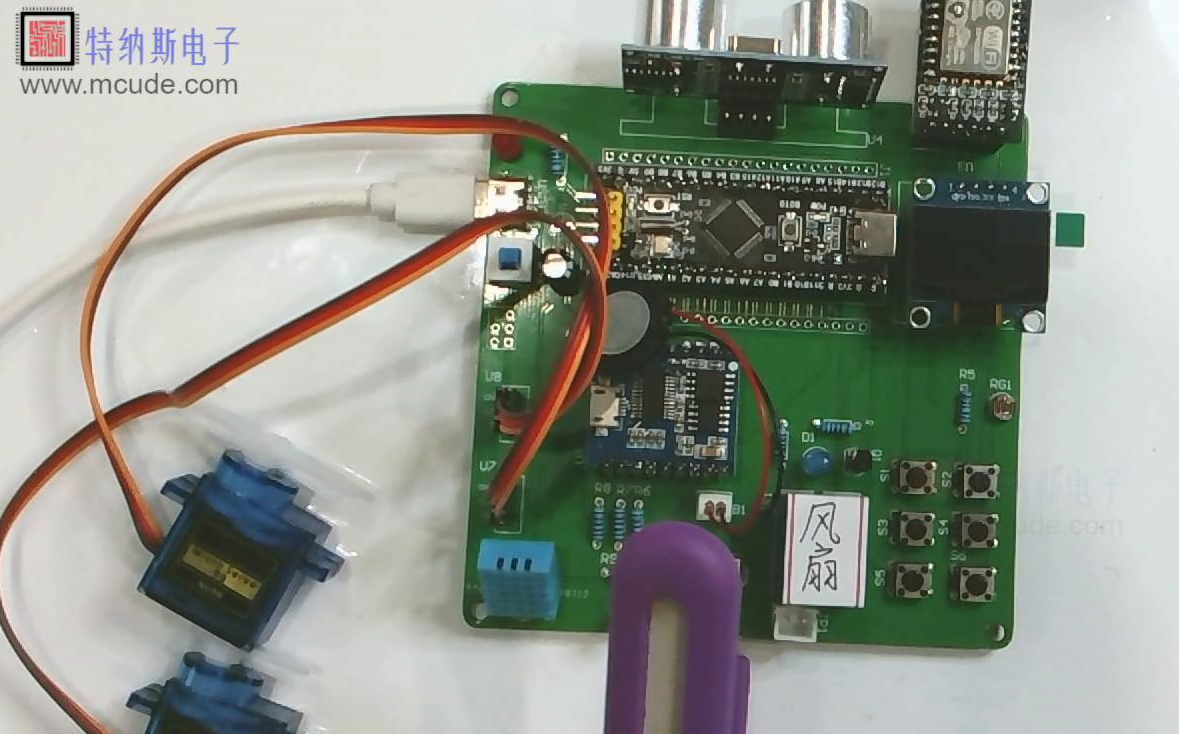

5.1 电路焊接总图

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排母焊接好后，将OLED显示屏插入排母。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是超声波传感器。第五部分是WiFi模块，焊接一个6Pin的排母后插入。第六部分是俩个舵机。第七部分独立按键模块和第八部分语音播报模块。第九部分是光敏电阻。第十部分是DHT11温湿度传感器。下图5-1为焊接完的整体实物图：

图5-1电路焊接总图

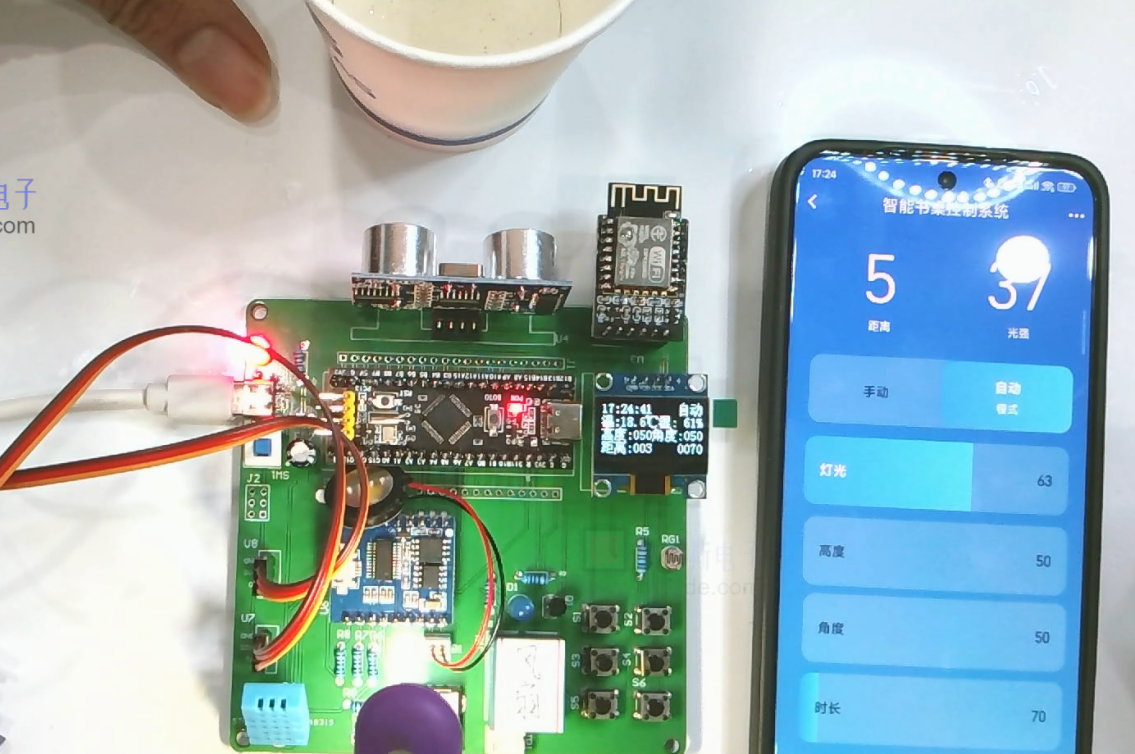

5.2 WiFi模块联网

先把它需要连接网络（注意是2.4G频段的网络）的名称改成大写的英文字母“WIFI”，密码设置为“123456789”,如果是用手机开热点的话，在给电路板通电之前，手机最好处于开热点的界面，特别是苹果手机。一切准备好之后，给电路板通电，WiFi模块上面的蓝色指示灯会闪，说明正在进行联网，在联网过程中OLED显示屏不显示，联上网之后，OLED显示屏开始显示，程序开始运行。如图5-2所示，

图5-2联网图

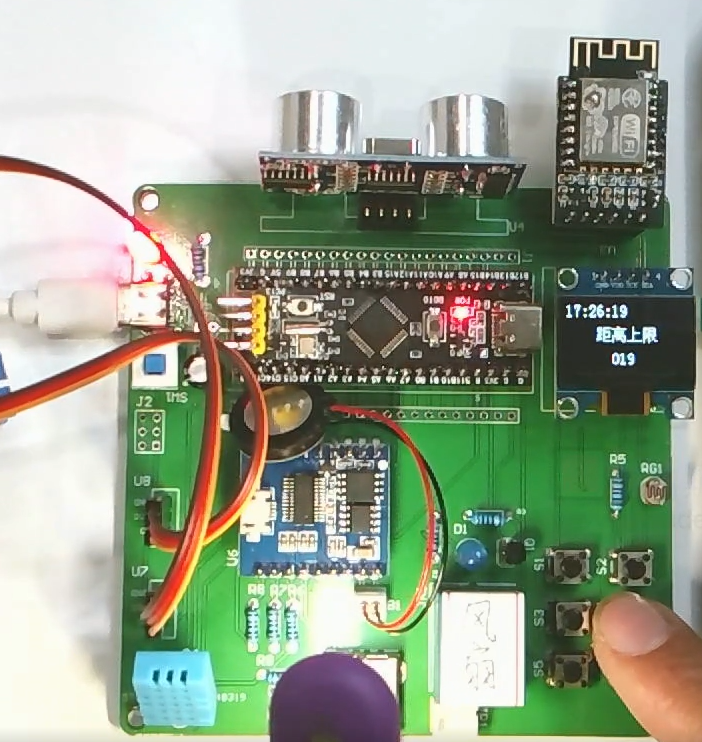

5.3 设置距离上限阈值实物测试

如图5-3所示，按下第一个按键后，屏幕显示“距离上限”，按第二个按键，距离上限阈值+1；按第三个按键，距离上限阈值-1。也可以直接在手机上设置。

图5-3距离上限阈值实物图

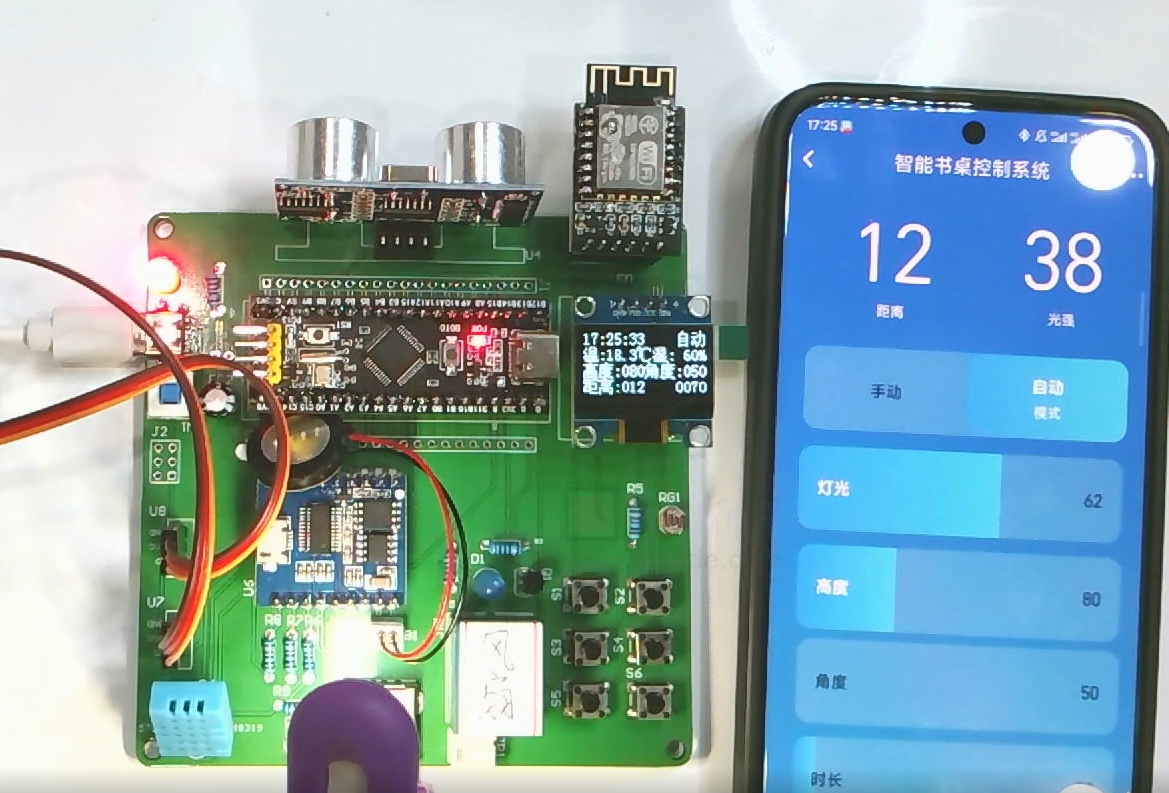

5.4 坐姿提示实物测试

如图5-4所示，当我们靠近超声波模块，距离变近然后语音播报模块会播报“请注意坐姿”。

图5-4坐姿提示阈值实物

仿真调试

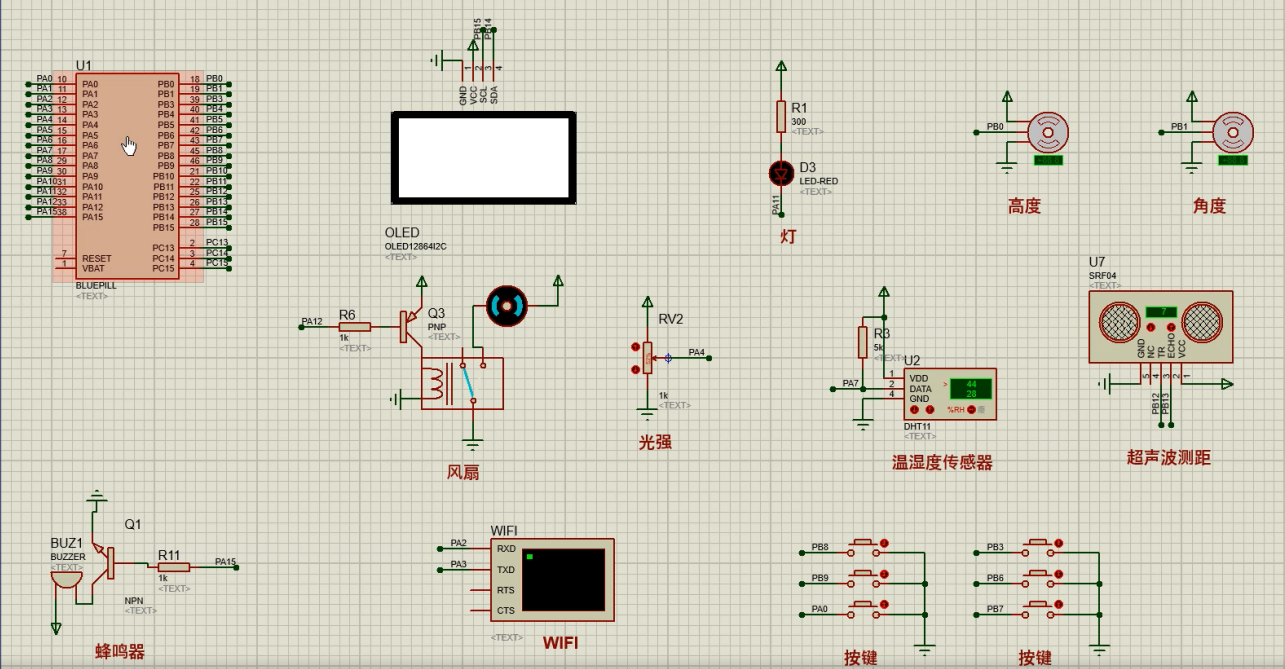

6.1仿真总体设计

仿真设计总体包括32单片机、OLED显示屏、三个按键、光照传感器、光敏电阻、温湿度传感器、继电器、超声波测距模块、LED灯和模拟WiFi 模块的串口虚拟终端。

图6-1 仿真设计总图

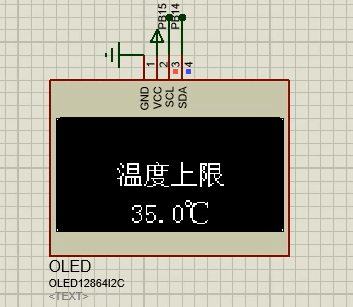

6.2 设置温度上限仿真测试

如图6-3所示，按下第一个按键后，屏幕显示“温度上限”，按第二个按键，温度阈值+1；按第三个按键，温度阈值-1。也可以通过串口虚拟终端设置。

图6-3设置温度上限仿真图

6.4 设置湿度阈值仿真测试

如图6-4所示，第二次按下第一个按键后，屏幕显示“湿度阈值”，按第二个按键，土壤湿度阈值+1；按第三个按键，土壤湿度阈值-1。也可以通过串口虚拟终端设置。

图6-4设置土壤湿度阈值仿真图

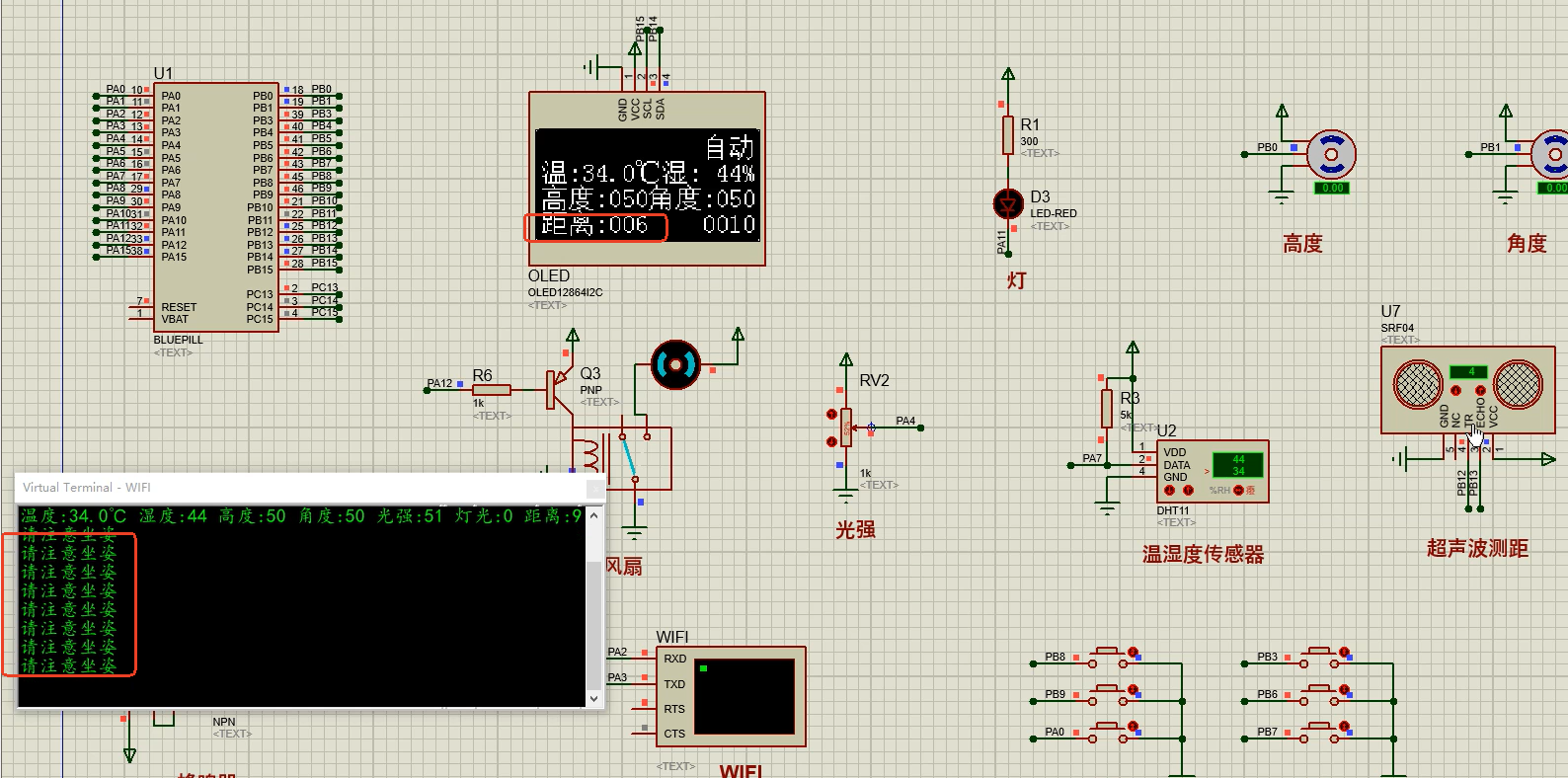

6.5 坐姿提醒仿真测试

如图6-5所示，当我们靠近超声波模块，距离变近然后语音播报模块会播报“请注意坐姿”。

图6-5坐姿提醒仿真图

设计说明书部分资料如下

设计摘要：

本设计为基于 STM32 单片机的智能书桌控制系统设计，于 2024 年提出并实现。该系统由中控、输入和输出三部分组成。中控部分采用 STM32 单片机，负责获取输入部分数据并进行内部处理以控制输出。输入部分包含五部分，分别是温湿度检测模块以获取温湿度值；超声波测距模块检测台灯到人的距离；光敏电阻模块检测光照强度；独立按键用于切换界面和模式、调节高度和角度、调节灯光及设置阈值等；供电电路为整个系统供电。输出部分有六部分，包括 OLED 显示屏用于显示时间、温湿度、高度和角度、距离、模式等信息；继电器控制风扇转动；USB 灯进行照明；语音播报模块语音提示坐姿和休息；WIFI 模块可连接手机同步数据及切换模式、设置阈值；两个 SG90 舵机，分别用于调整书桌高度和角度。该智能书桌控制系统功能丰富，为用户提供了便捷、舒适的学习和工作环境。

关键词：单片机；WiFi模块；USB灯；舵机；
