Ansys Mechanical｜导入外部网格模型并自动生成几何

在本文中，您将学习从外部数据源（包括Ansys Mechanical APDL、Abaqus、LS-DYNA和NASTRAN）导入有限元网格模型所需的工作流程。还将介绍如何编辑导入的模型和排除可能遇到的问题。

• 使用External Model在Ansys Mechanical中导入有限元网格模型

• 编辑导入的外部模型

• 在Ansys Mechanical中组装有限元模型：平移、旋转和复制

External Model 及支持的数据类型

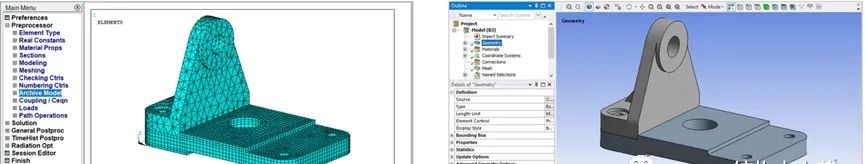

External Model可将有限元网格模型导入Ansys Mechanical，而这些有限网格模型可能是来自于合作伙伴，或者是之前用Mechanical APDL 生成的。但是现在需要对其进行进一步分析，而有限元网格模型不包含几何，在Mechanical中基于几何的边界条件和载荷条件施加会更加便捷。

视频地址如下：

mpvideo.qpic.cn/0bc3syac4aaab4abtqapqzrfbfwdf2laalqa.f10002.mp4?dis_k=df3361bd127f477d707858efc26bee57&dis_t=1716432992&play_scene=10120&auth_info=WJLlmI1MSg9m6vqW2F1zREFjZRIyFgklbERIFiMhLF9kGl5uVn1wBDMUfj0SPDB9Tncz&auth_key=d928b9a17d7761aad0802577da838342&vid=wxv_2274523580233334794&format_id=10002&support_redirect=0&mmversion=false

ExternalModel模块功能：

• 将已有的材料库从Mechanical APDL （MAPDL） 导入Workbench Engineering Data

• 将已有的有限元模型（MAPDL、Abaqus、NASTRAN 或 AnsysLS-DYNA）导入Mechanical

• 能够以同样的方式对具有或不具有几何图形的有限元数据进行仿真计算

• 可以轻松导入非Ansys产品所创建的网格

• 导入网格的同时，将自动从实体、壳和梁单元重建几何

• 可控制构造几何图形的分辨率

• 基于现有网格进行几何重构

• 新创建的模型的精度很大程度上取决于网格分辨率

支持的数据类型

下方视频为大家介绍如何将Ansys MAPDL模型（*.db 文件）转换为相应的*.cdb文件格式：

​视频地址如下：

mpvideo.qpic.cn/0bc3seaacaaamaadteiphbrfbeodagiqaaia.f10002.mp4?dis_k=341a96b7afd0478af56109f1a89f122c&dis_t=1716432992&play_scene=10120&auth_info=D9Gxn51KSlw2vqnA2F18QRBmZBs3Fwpybk5HEnd2KwszSFw8WXpwV2NALWsSPD94H3Iy&auth_key=3e69e62dd9bd81ed8a16688f33a016be&vid=wxv_2274529366124707844&format_id=10002&support_redirect=0&mmversion=false

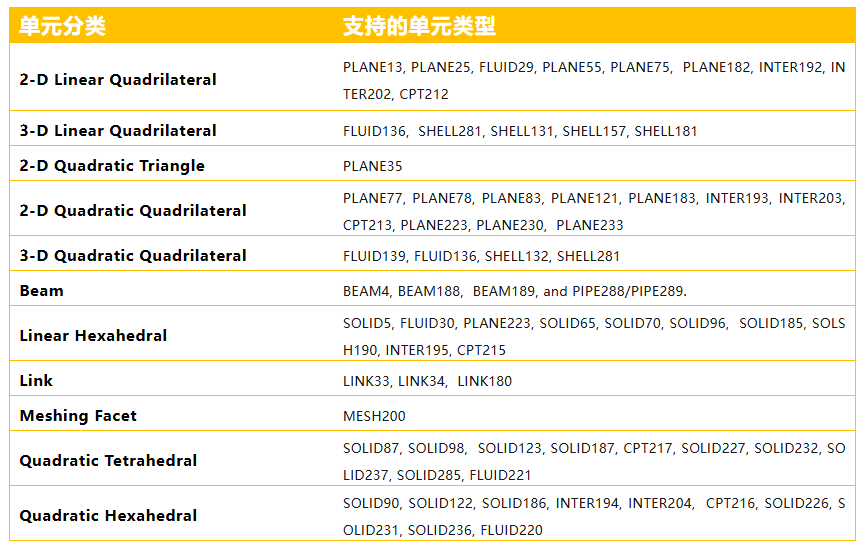

支持的单元如下，以Mechanical APDL 单元为例，更多的信息请参见Ansys帮助文档。

External Model工作流程

基本的工作流程是以ExternalModel开始，到Static Structural或其他受支持的分析模块结束。

• 可以从多个不同的源文件导入多个 FE 模型。

• 可以复制和变换有限元模型。

• Mechanical提供了Preview Assembled Geometry 来提供预览。

以下视频演示了整个过程：

mpvideo.qpic.cn/0bc3ueaaaaaaaiadtyapkrrfbiodacqqaaaa.f10002.mp4?dis_k=3bf0f9b059f4f80977bf0fc58744c63e&dis_t=1716432992&play_scene=10120&auth_info=D/2S2bxDSlti4avEilJ0GUFkMEw3SA92N0FKQCVyKg0zHgttBnVwUDcfL29AMzcgTnBm&auth_key=d6fd882ecca85ba3fc062d2035acca50&vid=wxv_2274532346915897346&format_id=10002&support_redirect=0&mmversion=false

在Ansys Mechanical 2022R1版本中，增加了部件Transforms，可直接在Mechanical界面中实现对于部件的平移与旋转，具体操作如视频所示：
mpvideo.qpic.cn/0bc3aiac4aaalaabpiipq5rfaawdfybaalqa.f10002.mp4?dis_k=141a111cb4167d9bfed9ecab9534afcc&dis_t=1716432992&play_scene=10120&auth_info=De3h+dBNGQg17PzG2w59QhA2NhNiTQ0hNkNNQCciegsxSFw8UX0jA2ASeG0Rbz57HyJg&auth_key=1535bb5ba17c4b66df2a1c4143540b89&vid=wxv_2274531115250139139&format_id=10002&support_redirect=0&mmversion=false

模型导入可能的错误及解决方法

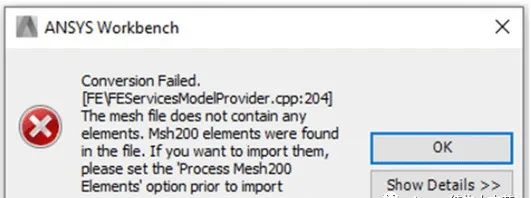

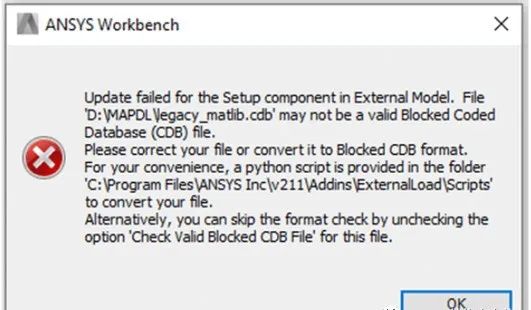

尝试以* .cdb 文件格式导入有限元模型时，可能会遇到以下一个或多个错误：

可以通过视频中的一些方法解决以上这些错误：

mpvideo.qpic.cn/0b2ebmaaaaaa4uadssqplbrfac6daafqaaaa.f10002.mp4?dis_k=eb2db40d55806cbdae03e45d547ebfdb&dis_t=1716432992&play_scene=10120&auth_info=Wd7G7u9NGA9i7fXA2gkmRBc2YhliGlknOkJJESQifQplHl85AngiBDcTcWsQaGV9GCI0&auth_key=dbc26743d99c66f94d5da5aa11914d4f&vid=wxv_2274533603076390919&format_id=10002&support_redirect=0&mmversion=false

总结

• 导入外部有限元模型还可以从网格创建几何。

• ExternalModel支持原生Ansys文件（Mechanical APDL，Fluent，ICEM，LS-DYNA）以及其他CAE产品文件（Abaqus，NASTRAN）。

• 大部分常见的 2D 和 3D 线体、面体、实体和接触单元类型可以与结构载荷和边界条件一起导入。

• 支持线性材料特性与双线性各向同性强化材料。

• 可在External Model系统中导入多个有限元网格，并使用内置的复制、镜像和变换工具进行组装。
