J-Link连上电路板，keil检测不出MCU

如题，做课题时，焊完最小系统后，用JLink检测MCU时，读不出MCU的信息,如下图所示。

      答主用的芯片是STM32G031系列，之前已经用过此芯片，而且电路都是现成经过验证的，只是重新对PCB进行了布局。出现了这种情况，让我有点意外。

      开始时我以为是元器件有虚焊，于是我用电压表一根线一根线的捋了下，捋完后没啥问题，再一上电，结果还是不行。我又准备了一个JLink,连上没显示，用两个JLink连接好的板子没有问题。我同样检查了keil里面的选项，和以前一样没有动过，下载速率，芯片型号这些都是默认的。接着我又拿出块板子，重新焊了一块，结果还是不行。因为之前没有遇到过这个问题，而且觉得有点不可思议，意识里感觉只有焊对元器件通上电就能读出MCU。  一直不行，不能干等着，要想办法，我想会不会PCB制板时有瑕疵，因为水平不一样，内部电路给我制错了？怀着这个想法，我找了家大的PCB制板店，又打了一版，满怀信心，结果再次焊的时候，还是不行，我迷了，到底是什么原因呢？新的板子我也每根线用电压表测，都是导通的，多次检查了PCB电路，G031板子就20pin，最小系统构造简单，就几个元器件，所以排查问题时工作量很少，但我反复检查反复测就是没有问题，让我真的很怀疑。后来我把之前焊过的好板子上的器件拆下，焊在我的板子上，依旧不行我真的快崩了。

       搁置了几天我开始查G031的数据手册，无意中发现手册中说，复位键的外围电容要近可能的靠近芯片，我之前布的电容离芯片稍远，像抓住救命稻草般，我再次修改布局，改完后发出，满怀期待，以为这次问题不大，结果，我又想多了，现实再次给我沉重的打击，我已经无计可施了。其实这期间也在网上查这个问题，搜到的有说芯片锁住了，要么就是SWD SWC连错了等等，跟我的情况不太一样，因为我的芯片是新的，不存在锁住，所以找了很多没找到。  最后我请教了师兄，哈哈，因为我是接手的师兄的项目，他说他之前也遇到过这个问题。

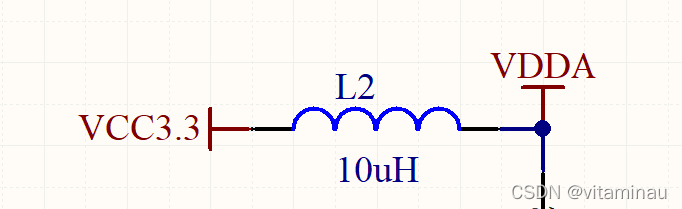

解决方案：他问我JLink在板子上引出几根线，我说三根SWC,SWC,GND,他说你这样不对，一定要把JLink的VCC3,3在板子上预留出来，JLInk的VCC要接在L2的左边，即没经过电感的3.3V上，

 这样让JLink给MCU供电，只要JLINK和MCU没问题，就一定可以读出MCU，我照着这方法试了下，结果真的读出来了，真得很激动，困扰了很久终于解决了！

       至于原因应该是，板子的3.3V要和JLINK上的3.3连在一块，为了使MCU和JLINK处于一个电路下，这样传数据有保证，当然有的MCU质量过硬，不用JLINK的3.3V和板子的3.3V接就能读出，像我之前就没有接过照样可以读出，所以可能是我这批MCU质量不那么过硬。 JLINK的3.3V没和板子3.3V连通，有时候板子电压不稳定，JLINK的压差和MCU的压差不同，会导致读不出MCU。

       因此以后画板子时，一定要把JLINK的3.3V连到板子上。

       我又试了试，JLINK给板子供电和电源供电同时开着，JLINK读不出MCU，关上电源的电，就能读出。

另：在没有检测出芯片时遇到一个问题，现在也没有想明白，焊完电源完，测量电压是3.28V，算正常。接着焊完最小系统，最小系统就VDDA的电感电容和复位键的电感电容，再加一个主芯片。 当我再次测量电压时，我的电压只有3V多一点点，我用排除法，把最小系统的每个元件拿掉（除了主芯片）测电压，电压都是3V多一点点，但当我拿掉芯片时，电压回到了3.28v，感觉芯片耗电有点离谱，到现在也没有想通原因。
