RIDECORE学习记录之二

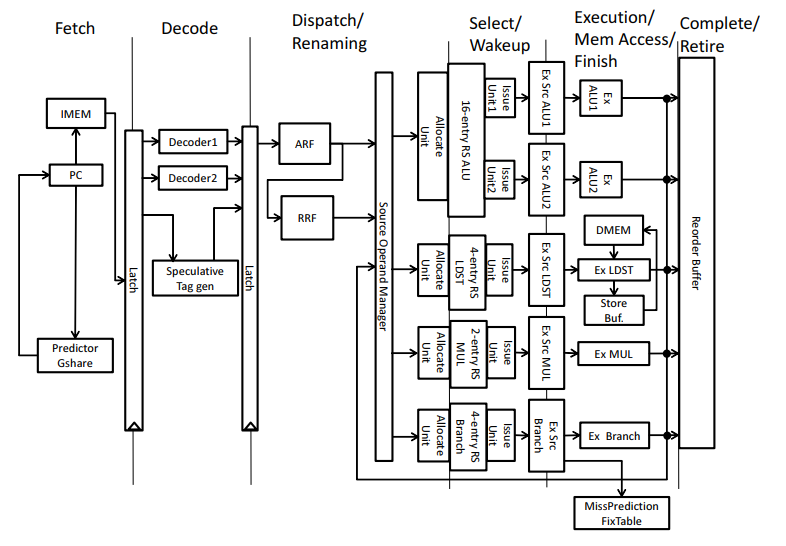

一、总体架构分为六个阶段

二、fetch阶段

这是取指阶段。

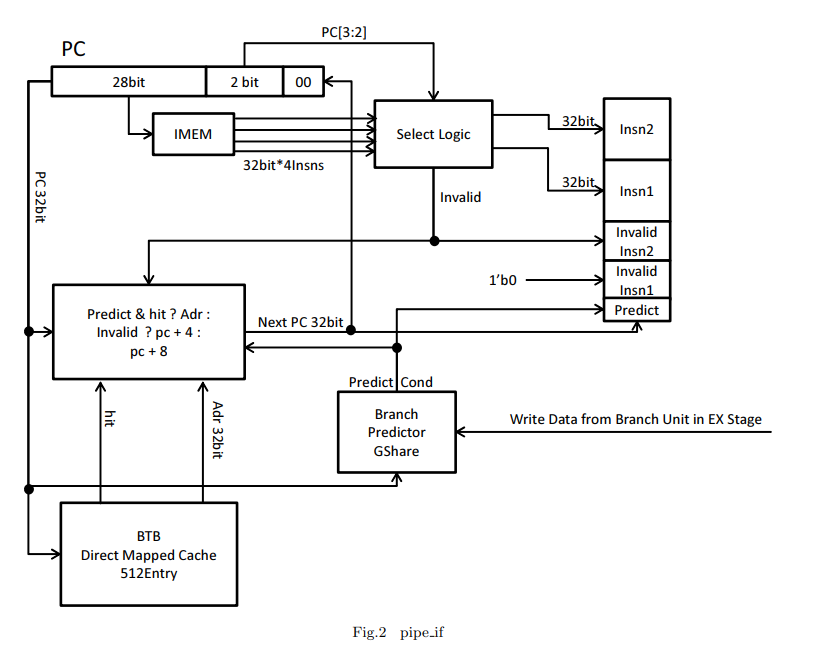

看上图，IMEM存储指令。PC模块根据Gsahre分支预测结果发出要取的指令地址。

功能好理解，就是取指令。不过，加了个分支预测。

三、看实现细节

首先看PC，PC是32位的，其中的高28位给了IMEM，从IMEM中一次取出4条指令，一条指令是32bit，4个字节，那么一次性从IMEM也就是取出16个字节。

然后，由select logic负责从中挑选出两条指令，其实质是个选择器，控制信号是PC[3:2]这两位。

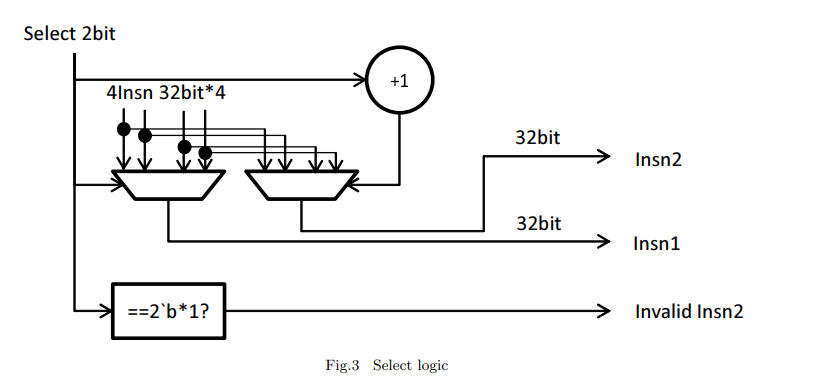

四、再来看select logic的实现细节，也就是4选2的规则是什么？

首先看到4条指令分别进入了两个选择器，选择器是4选1的，也就是输入4个指令输出一条指令。

然后分别看两个选择器的控制逻辑。

左边的选择器的控制信号是select 2bit,也就是上边的PC[3:2];

而右边的选择器的控制信号是select 2bit + 1,也就是PC[3:2}+1

所以，

当PC[3:2] = 00时，左边输出4条指令中第0个；右边输出4条指令中第1个。

当PC[3:2] = 01时，左边输出4条指令中第1个；右边输出4条指令中第2个

当PC[3:2] = 10时，左边输出4条指令中第2个；右边输出4条指令中第3个

当PC[3:2] = 11时，左边输出4条指令中第3个；右边输出4条指令中第0个（回滚）

五、输出的两条指令中第二条是不是有效？需要判断

最明显的情况就是：

当PC[3:2] = 11时，左边输出4条指令中第3个；右边输出4条指令中第0个（回滚）

第0个指令已经执行过了，显然此时输出的insn 2是无效的

还有一种情况就是：

当PC[3:2] = 01时，左边输出4条指令中第1个；右边输出4条指令中第2个。

这种情况下输出的insn 2也是无效的。

所以，当PC[3:2] = 2’b*1时，有invalid insn2，见四中的图的下半部分

六、到这里思路还是清晰的，总结下就是取指，不过是取四个选两个

七、下面学习fetch阶段的重点–Gshare分支预测

八、Gshare 分支预测器组成

1. BHR（Branch History Register，分支历史寄存器）
   记录最近一段时间分支“跳/不跳”的历史。

2. PHT（Pattern History Table，模式历史表）
   表中每个项是 2-bit 饱和计数器，用来给出 Taken / Not Taken 预测。

3. PC
   取当前分支指令地址中的一部分位，与 BHR 一起生成索引。

4. BTB（Branch Target Buffer）
   存放分支源地址和目标地址，用来在预测跳转时给出预测目标地址。

用一话总结：Gshare = BHR + PHT + PC异或索引 + BTB。

九、Gshare 的工作方式就是：先用 PC XOR BHR 查 PHT 做方向预测，再在预测为 Taken 时用 BTB 给出目标地址；之后由执行结果来校正 PC、恢复/确认 BHR，并更新 PHT 和 BTB。
