自动化工具：将 Markdown 文档转换为静态 PNG 思维导图脚本

个人博客：材料与逻辑

若期望更清晰地查阅Markdown文件，以思维导图的形式呈现将更有助于阅读与记忆。然而，博主在尝试使用诸多软件，诸如Processon、DrawIO等，将Markdown文件转换为思维导图图片时，操作极为不便。最终发现一款Vscode插件（Markmap - Visual Studio Marketplace）能够较为轻松地达成此功能，但该插件仅支持导出html或svg格式，后续查看时存在诸多不便。

基于此情形，特自行开发一款脚本，借助该脚本可极为便捷地自动导出美观的思维导图图片。此方案依托Python的自动化特性，旨在将Markdown格式的文档转换为高分辨率的静态图片（PNG）思维导图。该方案有效融合了Markmap的解析能力与Playwright的浏览器渲染技术。

技术架构与工具链

该脚本通过以下三个阶段完成数据转换：

1. 解析阶段：利用 markmap-cli (Node.js) 将 Markdown 标题层级转换为包含动态 SVG 的独立 HTML 文件。
2. 渲染阶段：通过 Playwright 启动 Chromium 无头浏览器加载生成的 HTML。
3. 捕获阶段：定位页面中的 svg.markmap 元素，并执行像素级截图。

环境配置

运行此脚本需要 Node.js 和 Python 环境。

1. 安装全局工具 (Node.js)

npm install -g markmap-cli

2. 安装 Python 依赖

pip install playwright
playwright install chromium

自动化脚本实现 (md2img.py)

此脚本文件也可查看：zhyong26/Mac_shells: 个人使用脚本

import os
import subprocess
import asyncio
from playwright.async_api import async_playwright

async def capture_map(html_file, output_png):
    """
    渲染并截取高分辨率思维导图
    """
    async with async_playwright() as p:
        # 启动 Chromium，建议在调试时将 headless 设为 False
        browser = await p.chromium.launch(headless=True)
        # device_scale_factor=2 用于提升 200% 的导出清晰度
        context = await browser.new_context(device_scale_factor=2)
        page = await context.new_page()

        abs_path = os.path.abspath(html_file)
        await page.goto(f"file://{abs_path}")

        try:
            # 等待 Markmap 渲染核心类加载
            svg_selector = "svg.markmap"
            await page.wait_for_selector(svg_selector, timeout=10000)

            # 强制等待 2 秒以确保初始缩放动画（fit）结束
            await asyncio.sleep(2)

            # 定位 SVG 并截图
            element = page.locator(svg_selector)
            await element.screenshot(path=output_png, omit_background=False)

        except Exception as e:
            print(f"渲染过程出错: {e}")
        finally:
            await browser.close()

def run_conversion(input_md):
    if not os.path.exists(input_md):
        print(f"找不到输入文件: {input_md}")
        return

    base_name = os.path.splitext(input_md)[0]
    temp_html = f"{base_name}_temp.html"
    output_png = f"{base_name}.png"

    try:
        # 调用 markmap-cli，--offline 参数确保内嵌 JS 资源
        subprocess.run(["markmap", input_md, "-o", temp_html, "--offline"], check=True)

        # 执行异步渲染截图
        asyncio.run(capture_map(temp_html, output_png))

        # 清理中间 HTML
        if os.path.exists(temp_html):
            os.remove(temp_html)

        print(f"完成: {output_png}")
    except Exception as e:
        print(f"执行失败: {e}")

if __name__ == "__main__":
    import sys
    if len(sys.argv) < 2:
        print("用法: python md2img.py test.md")
    else:
        run_conversion(sys.argv[1])

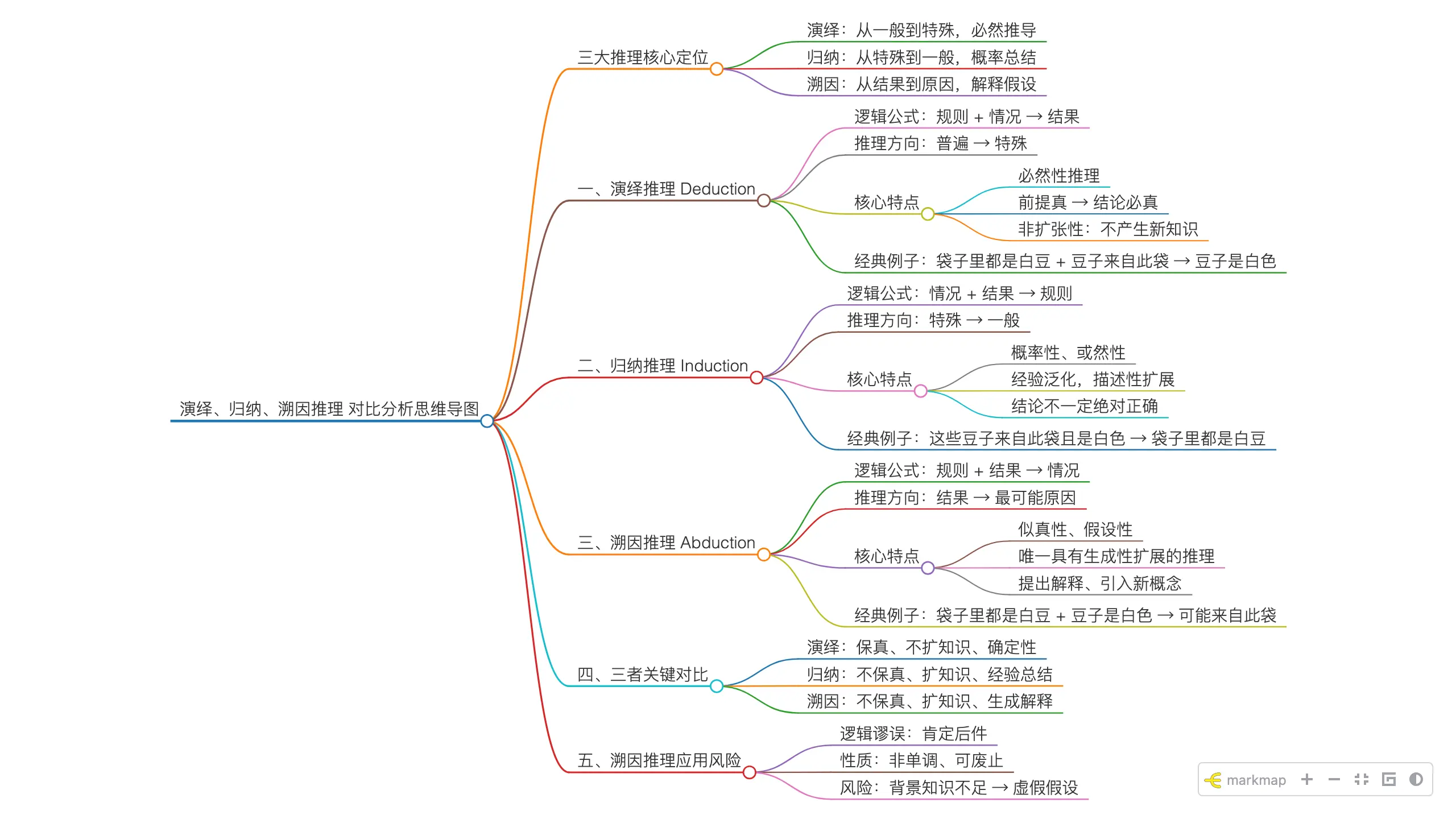

生成的思维导图如下：

原markdown内容：

# 演绎、归纳、溯因推理 对比分析思维导图

- 三大推理核心定位
  - 演绎：从一般到特殊，必然推导
  - 归纳：从特殊到一般，概率总结
  - 溯因：从结果到原因，解释假设

- 一、演绎推理 Deduction
  - 逻辑公式：规则 + 情况 → 结果
  - 推理方向：普遍 → 特殊
  - 核心特点
    - 必然性推理
    - 前提真 → 结论必真
    - 非扩张性：不产生新知识
  - 经典例子：袋子里都是白豆 + 豆子来自此袋 → 豆子是白色

- 二、归纳推理 Induction
  - 逻辑公式：情况 + 结果 → 规则
  - 推理方向：特殊 → 一般
  - 核心特点
    - 概率性、或然性
    - 经验泛化，描述性扩展
    - 结论不一定绝对正确
  - 经典例子：这些豆子来自此袋且是白色 → 袋子里都是白豆

- 三、溯因推理 Abduction
  - 逻辑公式：规则 + 结果 → 情况
  - 推理方向：结果 → 最可能原因
  - 核心特点
    - 似真性、假设性
    - 唯一具有生成性扩展的推理
    - 提出解释、引入新概念
  - 经典例子：袋子里都是白豆 + 豆子是白色 → 可能来自此袋

- 四、三者关键对比
  - 演绎：保真、不扩知识、确定性
  - 归纳：不保真、扩知识、经验总结
  - 溯因：不保真、扩知识、生成解释

- 五、溯因推理应用风险
  - 逻辑谬误：肯定后件
  - 性质：非单调、可废止
  - 风险：背景知识不足 → 虚假假设

核心技术参数说明

• device_scale_factor=2：该参数模拟高分辨率屏幕。若不设置，生成的图片在放大时会出现明显的文字锯齿。
• omit_background=False：确保生成的图片具有非透明的底色（默认为白色），增加在各类文档查看器中的兼容性。
• await asyncio.sleep(2)：Markmap 渲染后会自动调整缩放级别以适应窗口。如果立即截图，可能会截取到动画过程中的偏移画面。
• svg.markmap 定位器：不同于整页截图，此定位器能自动修剪掉浏览器窗口的冗余空白，仅保留思维导图主体。

局限性与已知问题

• 性能开销：由于需要启动 Chromium 内核，转换大型 Markdown 文件时 CPU 和内存占用较高。
• 层级深度：若 Markdown 层级超过 6 级，生成的图片宽度可能会极长，建议在输入文件中适当控制内容密度。
