穿层过线,扇出进入内层,接地通源,改善EMC(EMI/EMS)等等,都需要打过孔,这里总结一下Cadence的三种打过孔的方法,需要提醒的是,多层板在定义过孔的热风焊盘(Thermal Relief)时,别忘了Flash,看上去像十字花焊盘。各种焊盘的解读不是本文重点,借用别人的一张图,如下图1,可以大致了解各种焊盘的形状。

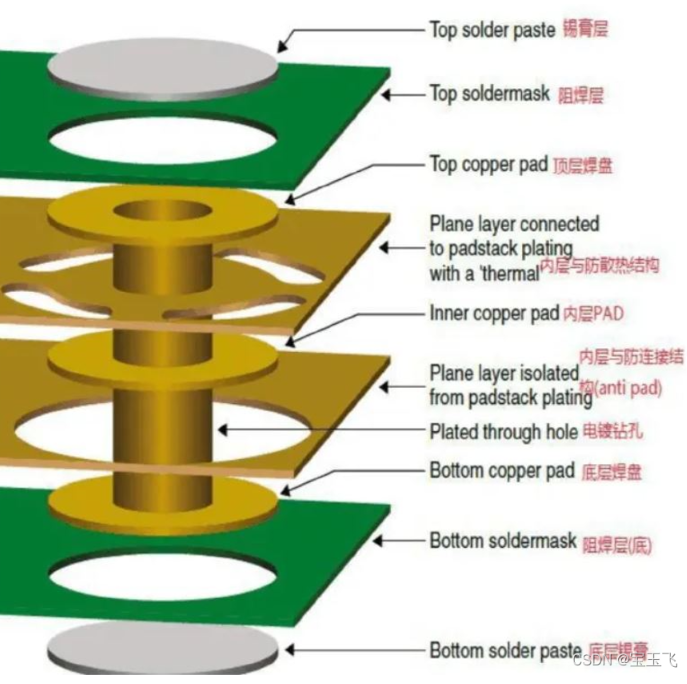

图1 各种焊盘的示意图
一、走线过孔

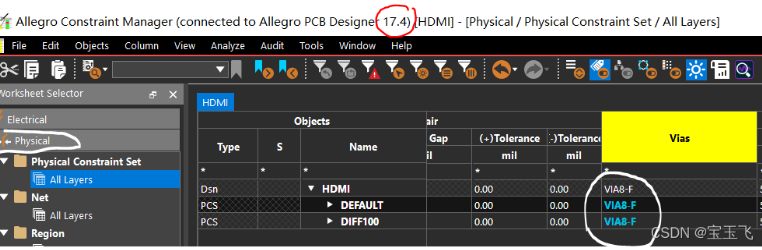

要实现在走线过程中双击鼠标左键打过孔,需要事先在Constraint Manager中定义过孔,通过在Allegro PCB Editor的菜单路径Setup \Rightarrow Constraints \Rightarrow Constraint Manager…找到Constraint Manager页面,在Physical中的过孔Vias列中去找自己事先设计好的过孔即可。本文应用的是Cadence 17.4版本,具体设置如图2:

图2 走线过孔Constraint Manager设置
二、过孔复制
过孔复制,是利用Copy命令,复制已有的过孔到需要的地方,可以设置水平和竖直间距,上下左右复制方向,各方向上的复制数量,以及带不带Net网络标号。
1、复制命令

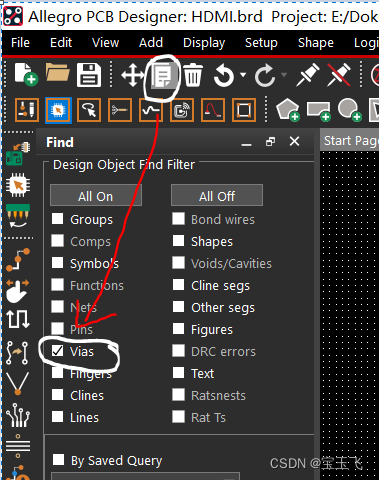

点击菜单栏的复制Copy按钮,并只勾选过孔Vias,以防误操作。如图3:

图3 启用复制Copy命令
2、复制设置
下图在Options
