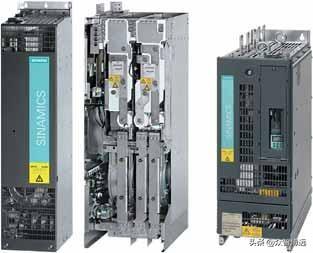

模拟量输入

功能说明

设置模拟量输入类型

使用参数 p0756[x] 确定模拟量输入的类型。

列表: 通过参数 p0756 进行默认设置

AI 0

单极电压输入

0 V ... +10 V

p0756[0] =

0

受控单极电压输入

+2 V ... +10 V

1

单极电流输入

0 mA ... +20 mA

2

受控单级电流输入

+4 mA ... +20 mA

3

双极电压输入(出厂设置)

‑10 V ... +10 V

4

AI 1

单极电压输入

0 V ... +10 V

p0756[1] =

0

受控单极电压输入

+2 V ... +10 V

1

单极电流输入

0 mA ... +20 mA

2

受控单级电流输入

+4 mA ... +20 mA

3

双极电压输入(出厂设置)

‑10 V ... +10 V

4

设置模拟量输入的功能

通过将所需的模拟量互联输入与参数 p0755 进行互联即可设置模拟量输入的功能。参数 p0755 通过其下标为各个模拟量输入赋值，例如，参数 p0755[0] 为模拟量输入 0 赋值。

示例

如要通过模拟量输入 AI 0 输入附加设定值，必须将 AI 0 与附加设定值的信号源进行互联。

设置 p1075 = 755[0]。

参数

列表: 变频器常用的模拟量互联输入(CI)数字量输出功能

参数

描述

出厂设置

p1070[C]

CI：主设定值

取决于变频器

p1075[C]

CI：附加设定值

0

p2253[C]

CI：工艺控制器设定值 1

0

p2264[C]

CI：工艺控制器实际值

0
